Как делать гнутые детали с помощью циркулярки

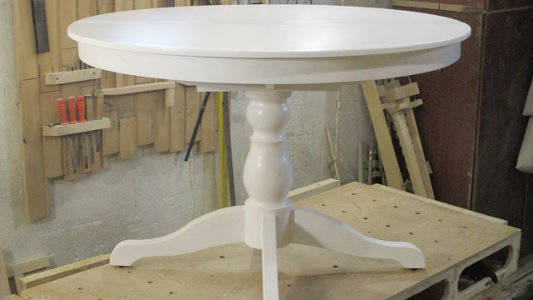

Пару лет назад делал круглый стол и возникла задача сделать круглую царгу стола.

А о том, как я делал ножку для этого стола, без токарного станка смотрите здесь.

Эта царга несет больше декоративную функцию, поэтому я решил гнуть эту деталь с помощью циркулярной пилы.

Для этого нужно сделать в заготовке много пропилов с фиксированным шагом. В моем случае для изгиба радиусом 500 мм при толщине доски 20 мм нужно делать пропилы с шагом в 15 мм и глубиной 17 мм.

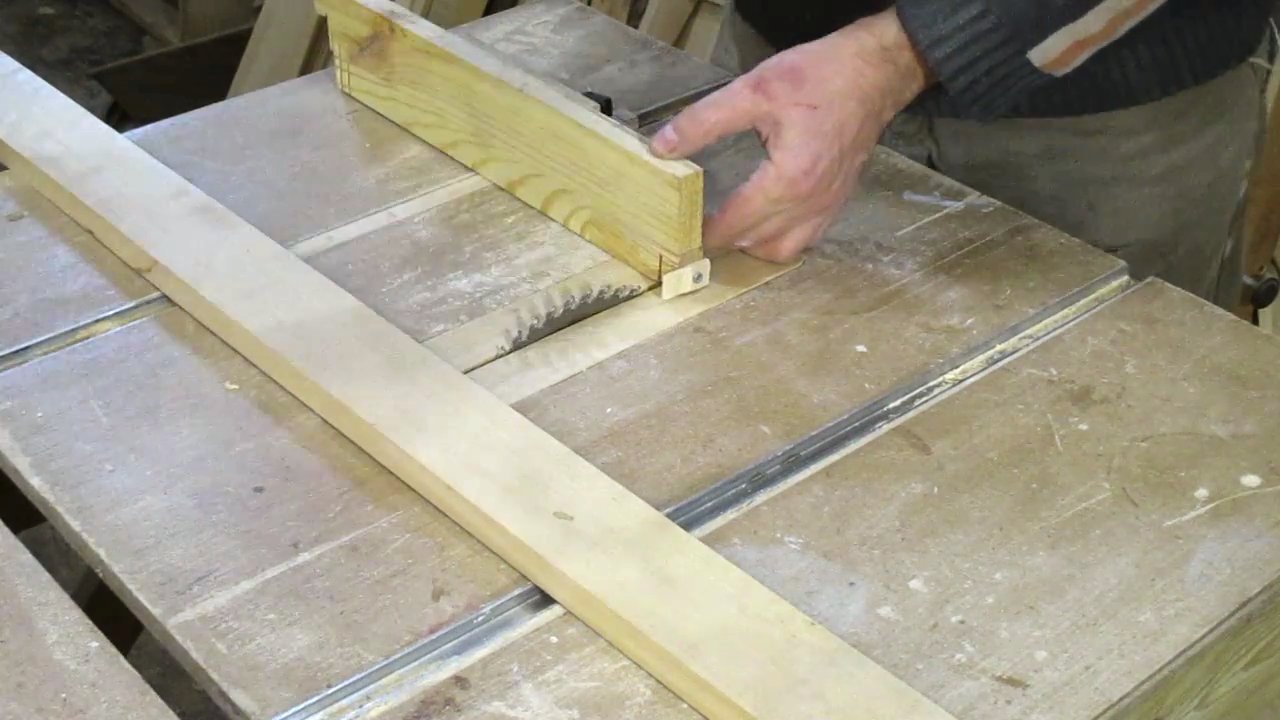

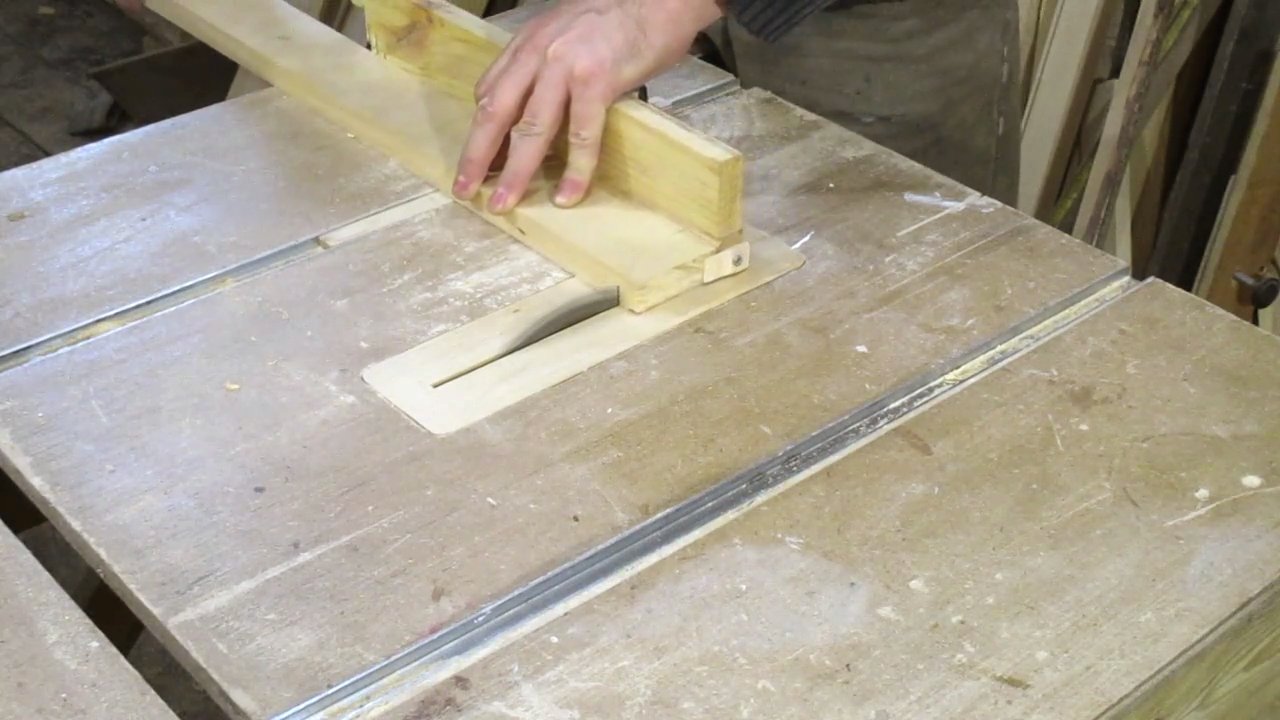

На угловой упор циркулярки прикрутил планку, к торцу которой, на расстоянии 15 мм от диска пилы закрепил тонкую рейку, чтобы она легко входила в пропил.

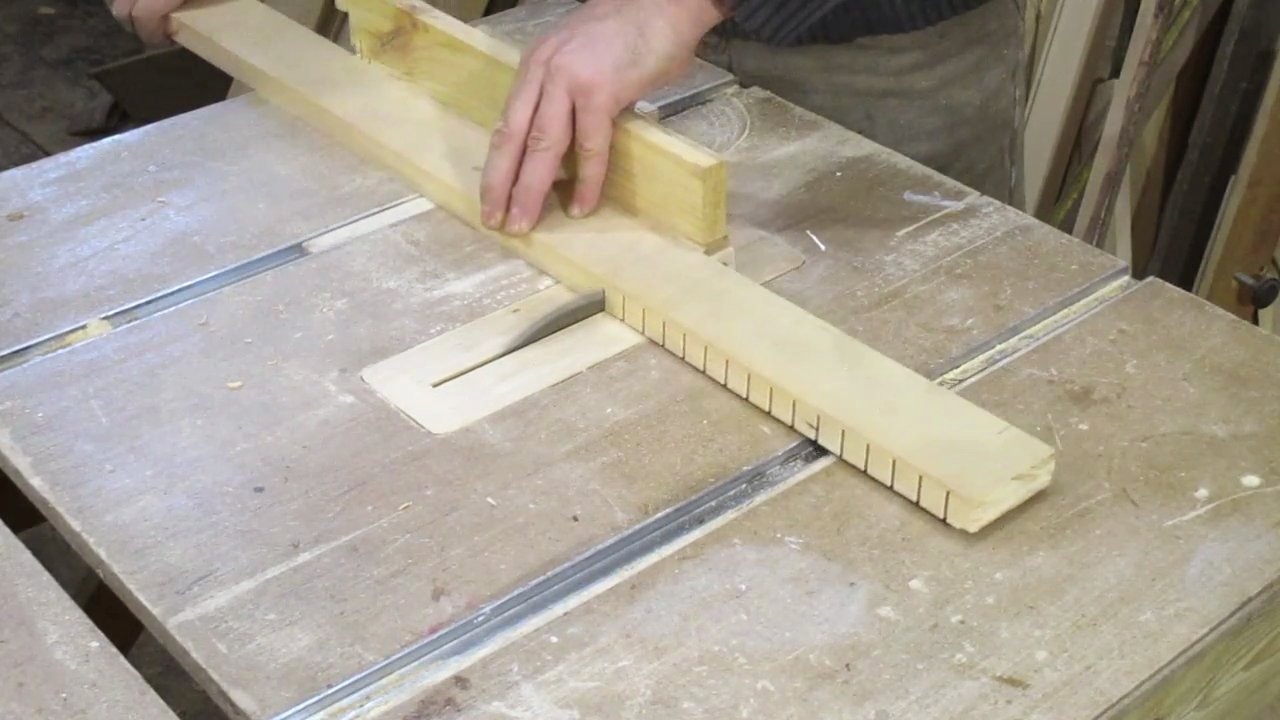

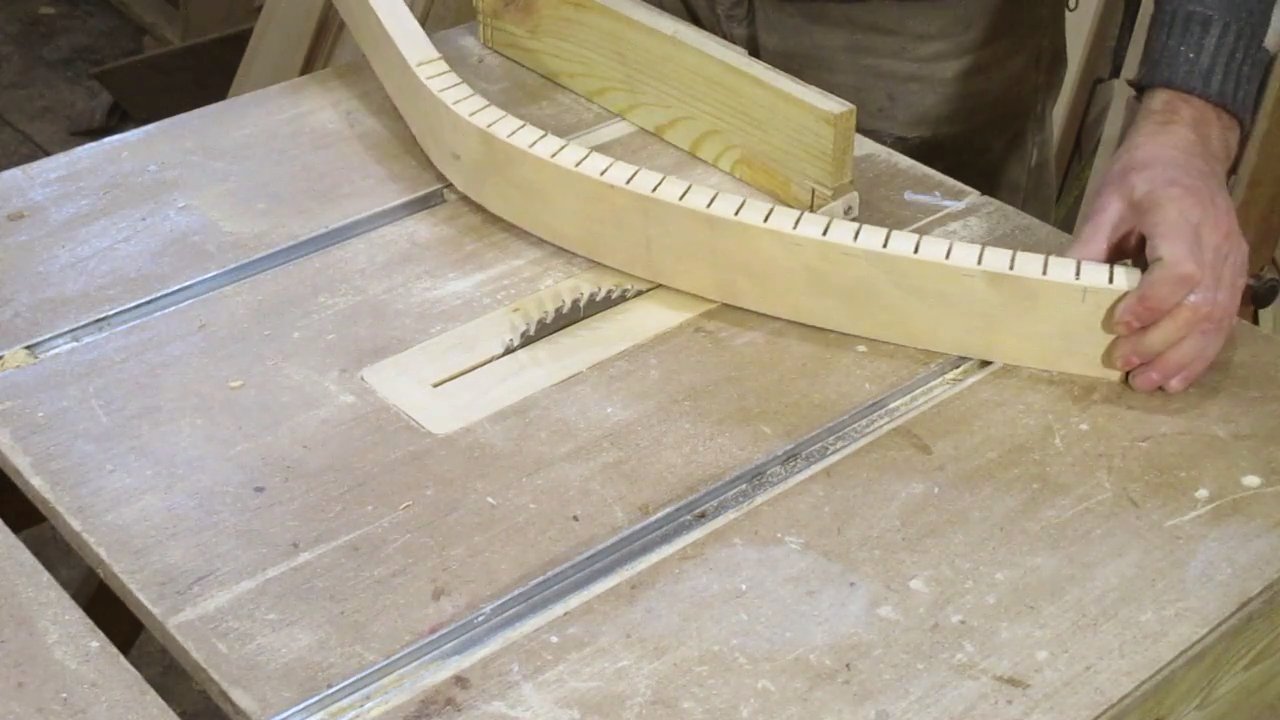

Это позволило мне делать пропилы с одинаковым шагом и с такими пропилами доска легко гнется.

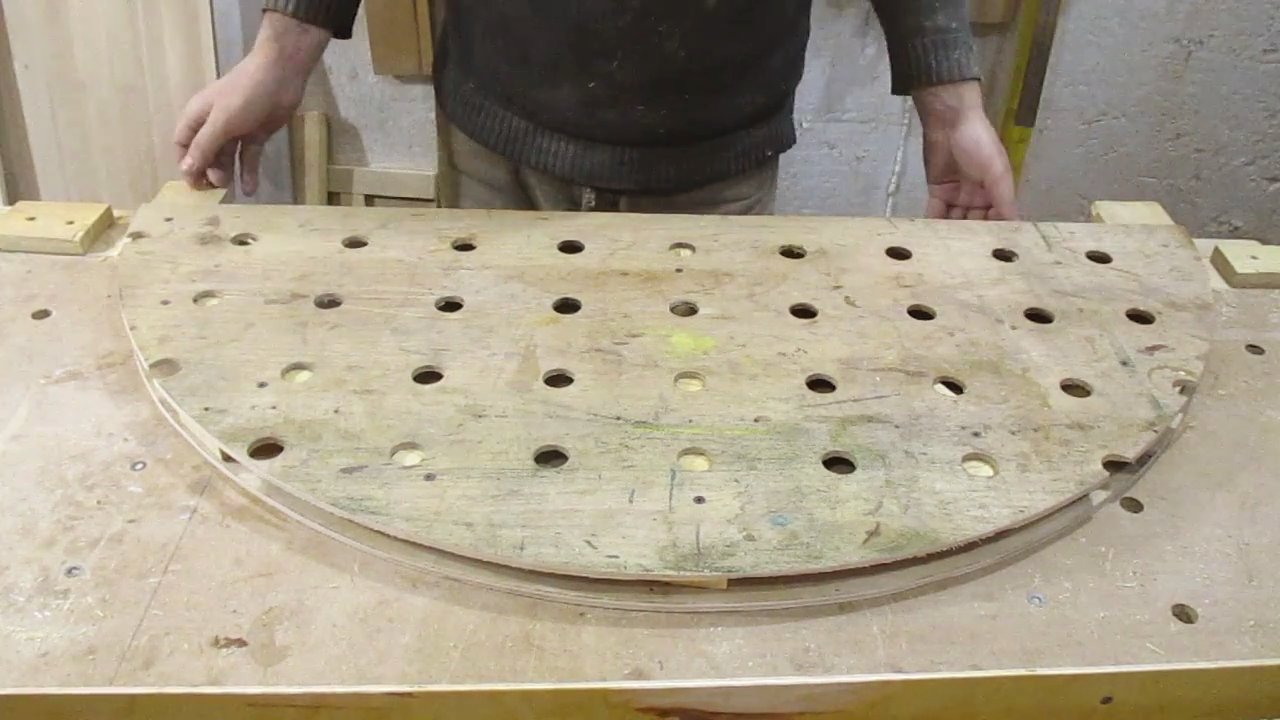

Дополнительно, для того чтобы выдержать форму, я также сделал шаблон из старой фанеры.

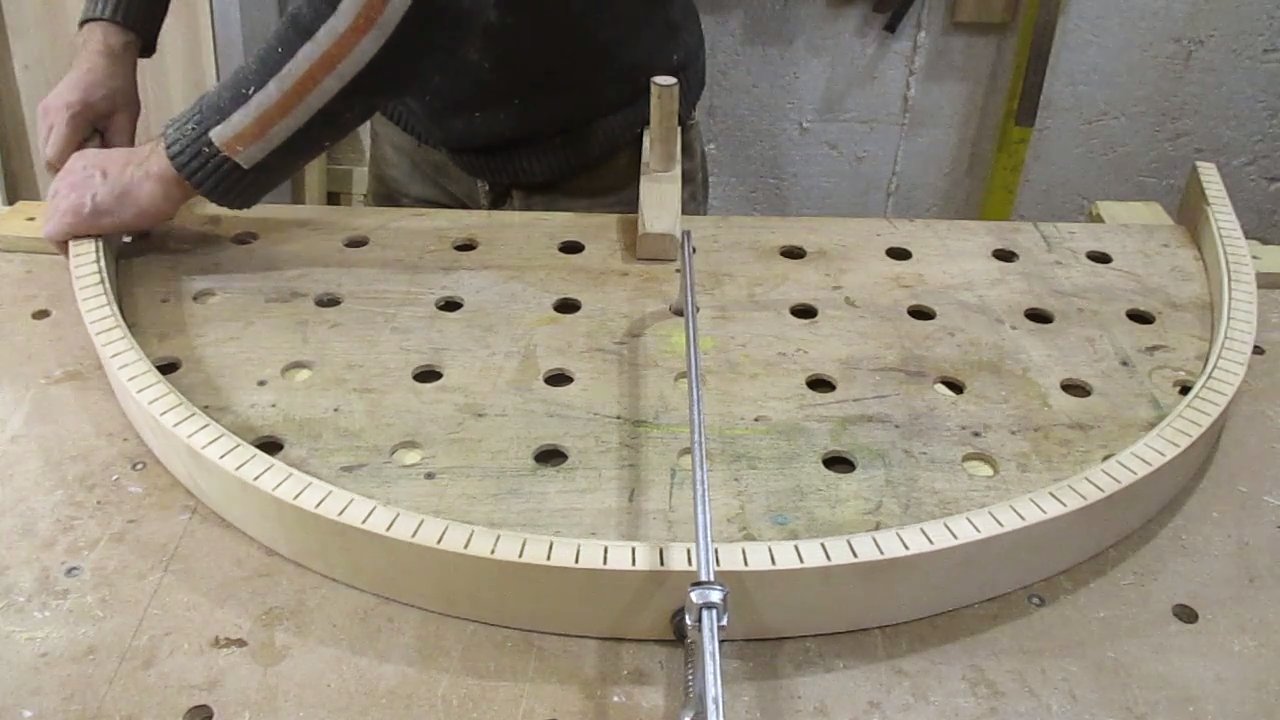

Фанера уже была с отверстиями и тут они оказались удобны для закрепления струбцин.

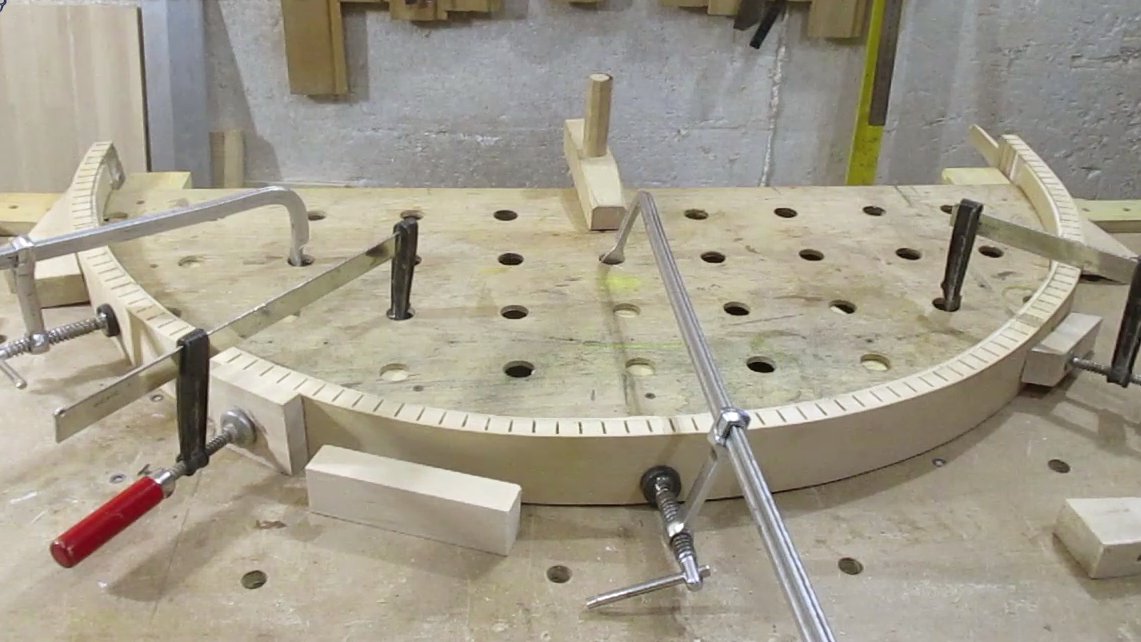

С внутренней стороны царги пропилы я решил закрыть тонкой 4 мм фанерой. При склеивании зажимал заготовку от центра. Так удобнее.

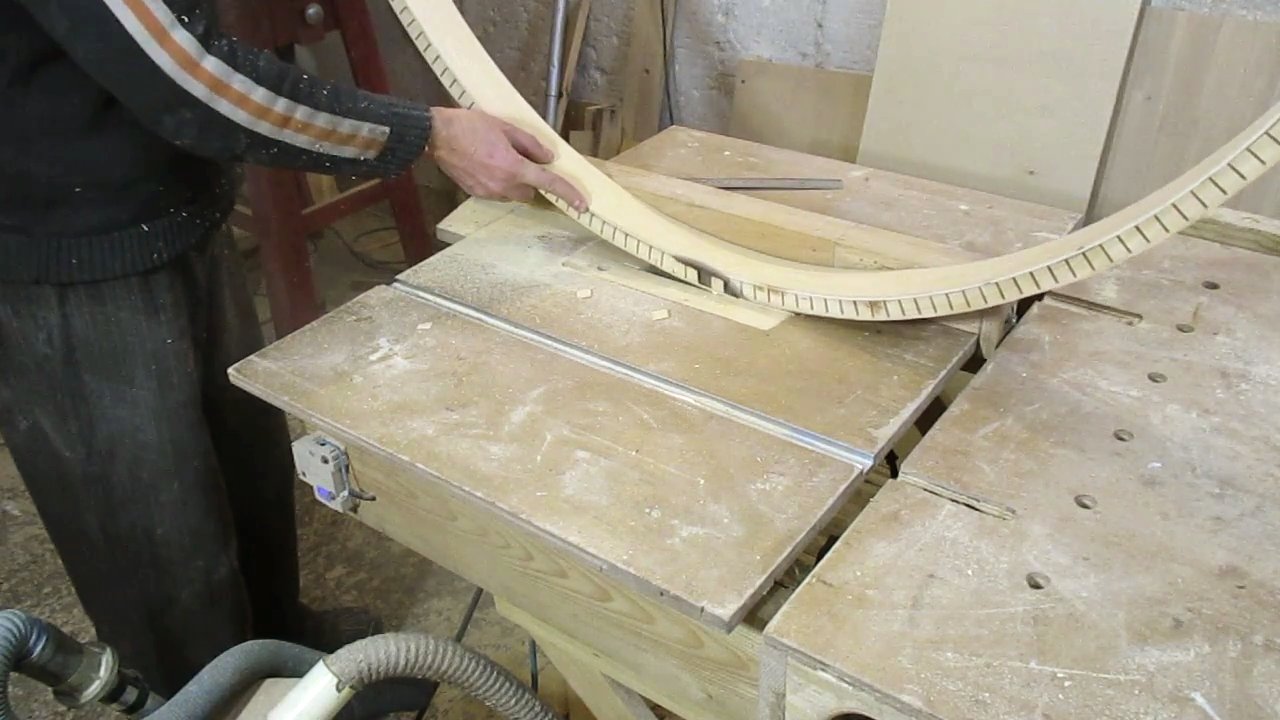

Заготовку делал с запасом и в дальнейшем подравнивал её на циркулярной пиле.

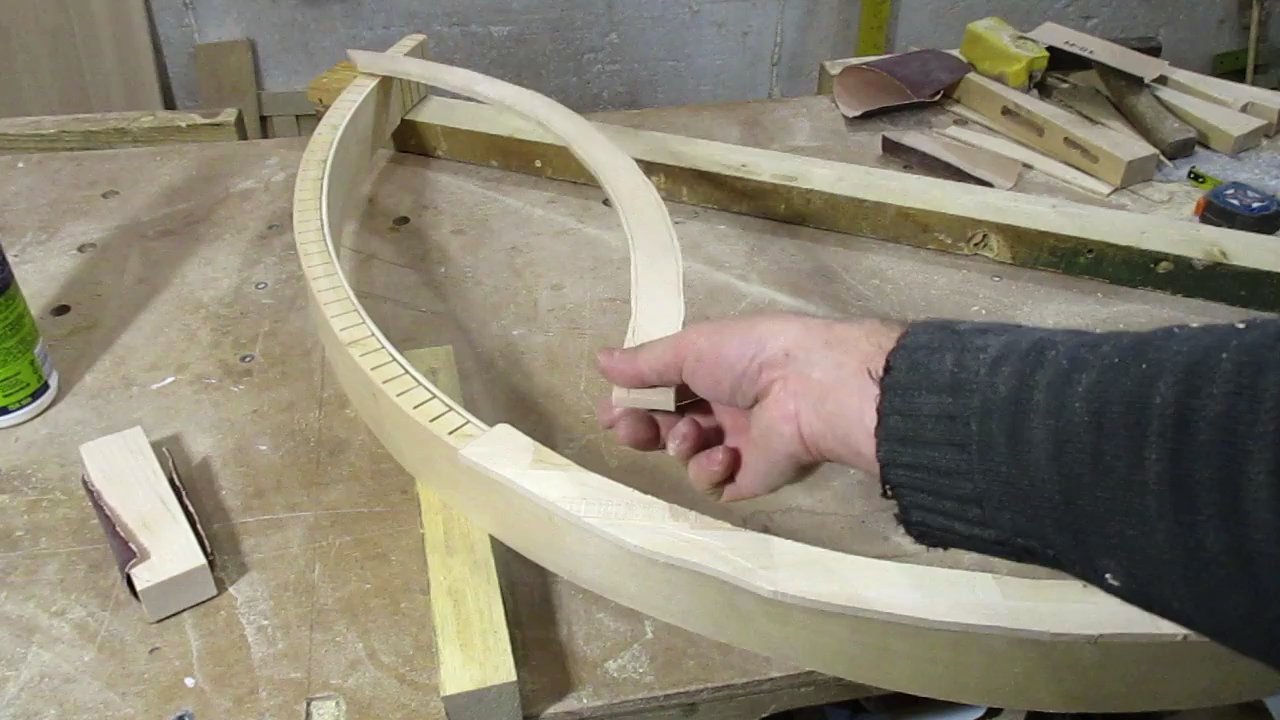

Открытый торец с пропилами закрыл дугами из тонких реек.

Делал их с запасом, а после наклеивания лишние части снимал шлифовальным барабаном на дрели.

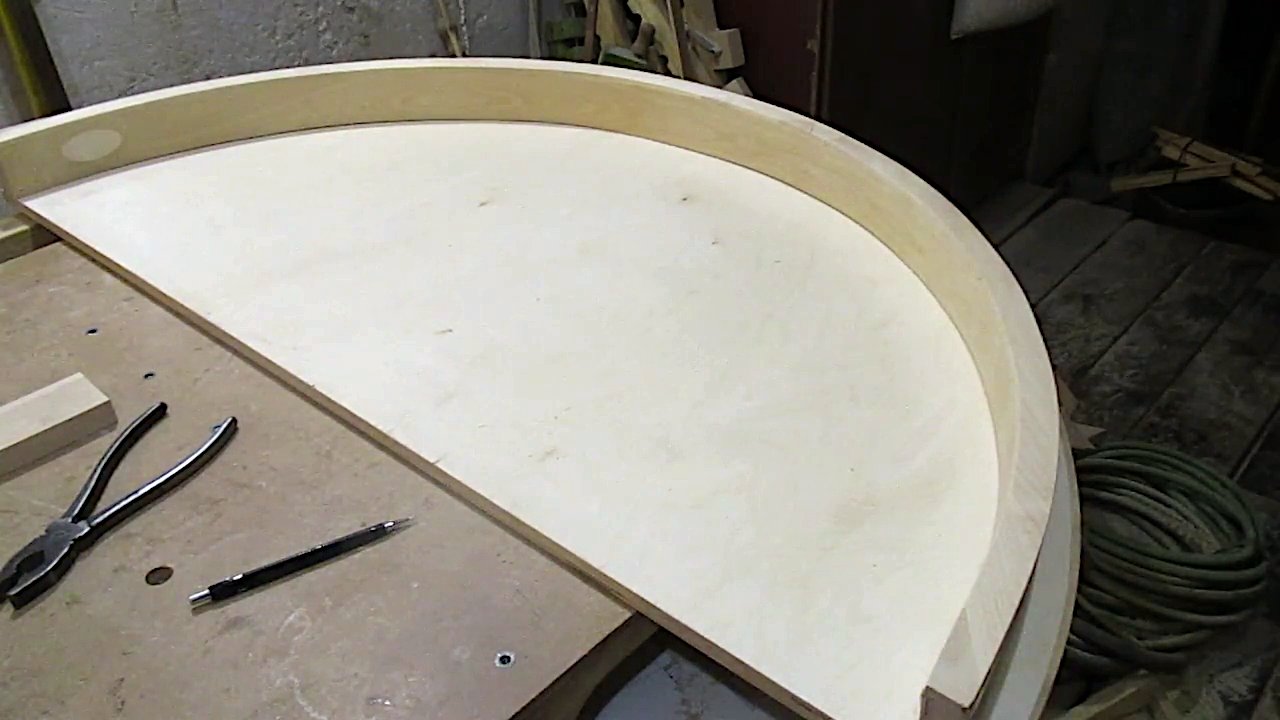

В итоге получилась вот такая царга.

Александр.
