Токарный станок из фрезера. Точеная ножка для стола

Пару лет назад нужно было сделать круглый стол с точёной ногой в основании. Токарного станка у меня нет, а решать задачу нужно. Как-то на Pinterest видел идею, что можно использовать фрезерный станок вместо токарного. Поискал… и нашел вот такую картинку.

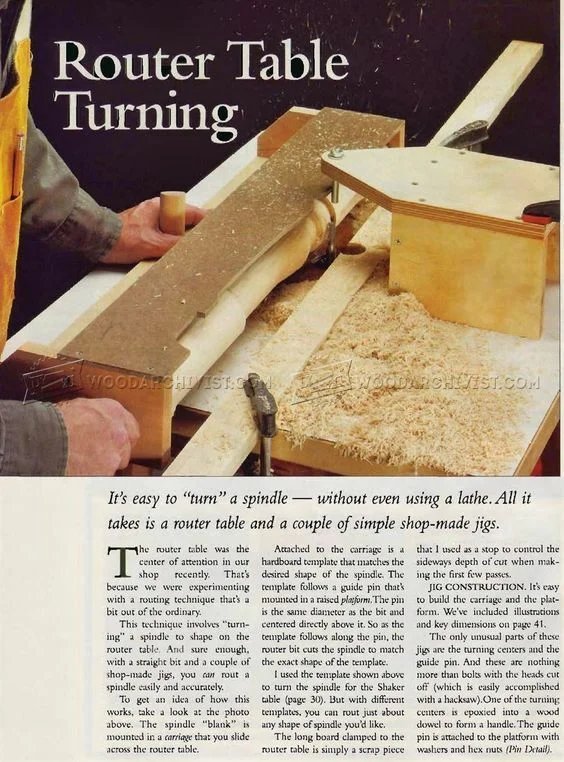

взято с Pinterest: https://www.pinterest.ru/pin/461478293061660540/
взято с Pinterest: https://www.pinterest.ru/pin/461478293061660540/

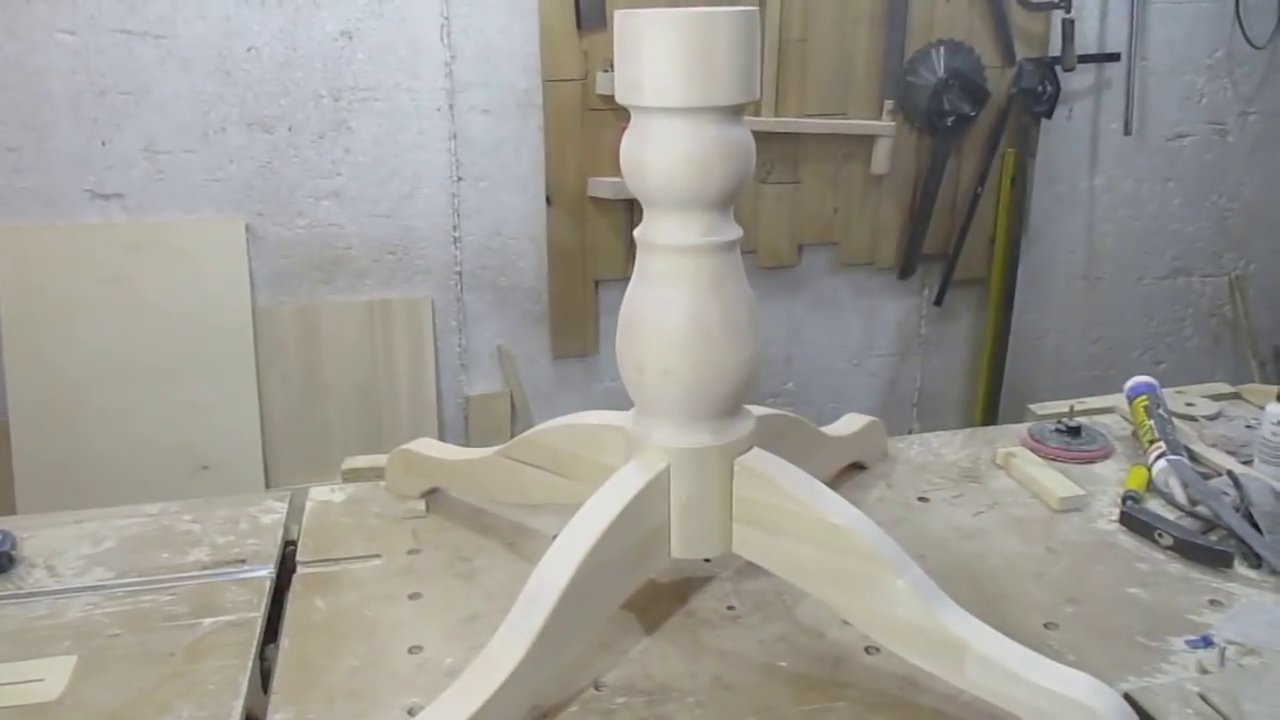

Решил реализовать эту идею:

Теперь подробнее, как это делалось.

Сначала я склеил брус 150х150 мм из березового щита. На этой заготовке срезал углы, чтобы получить восьмигранник для более удобной обработки.

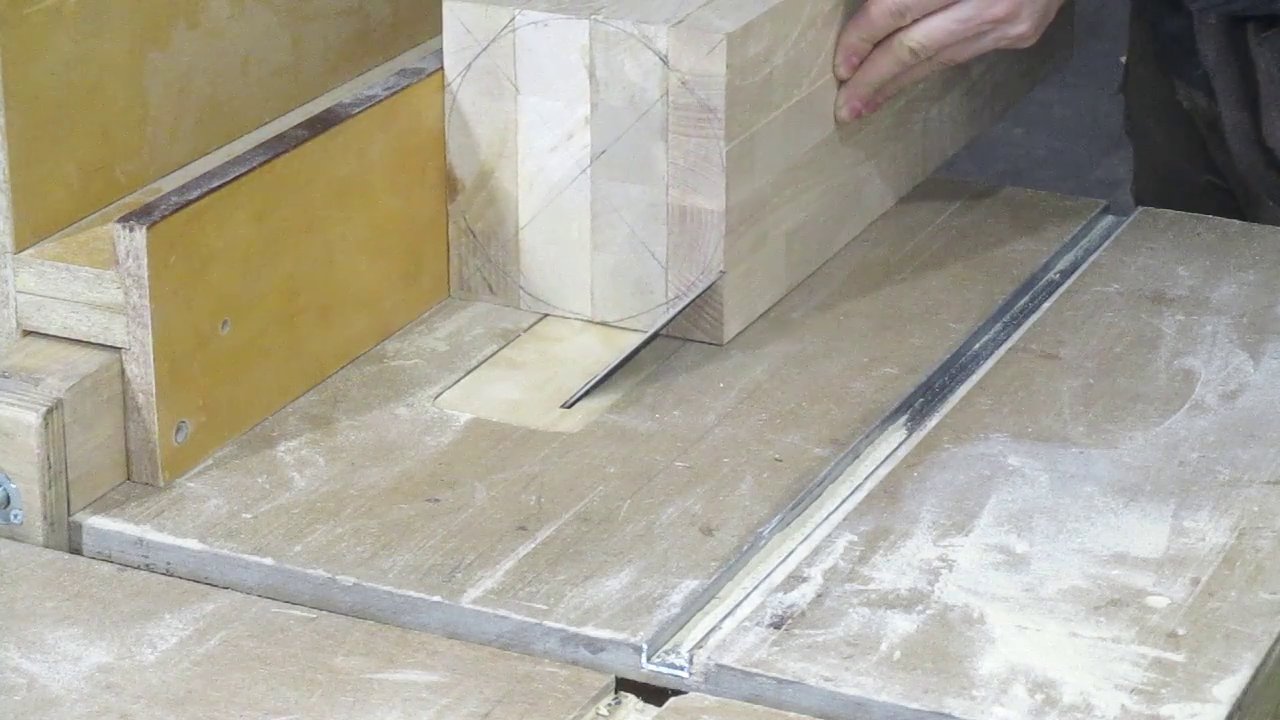

обрезка углов заготовки
обрезка углов заготовки

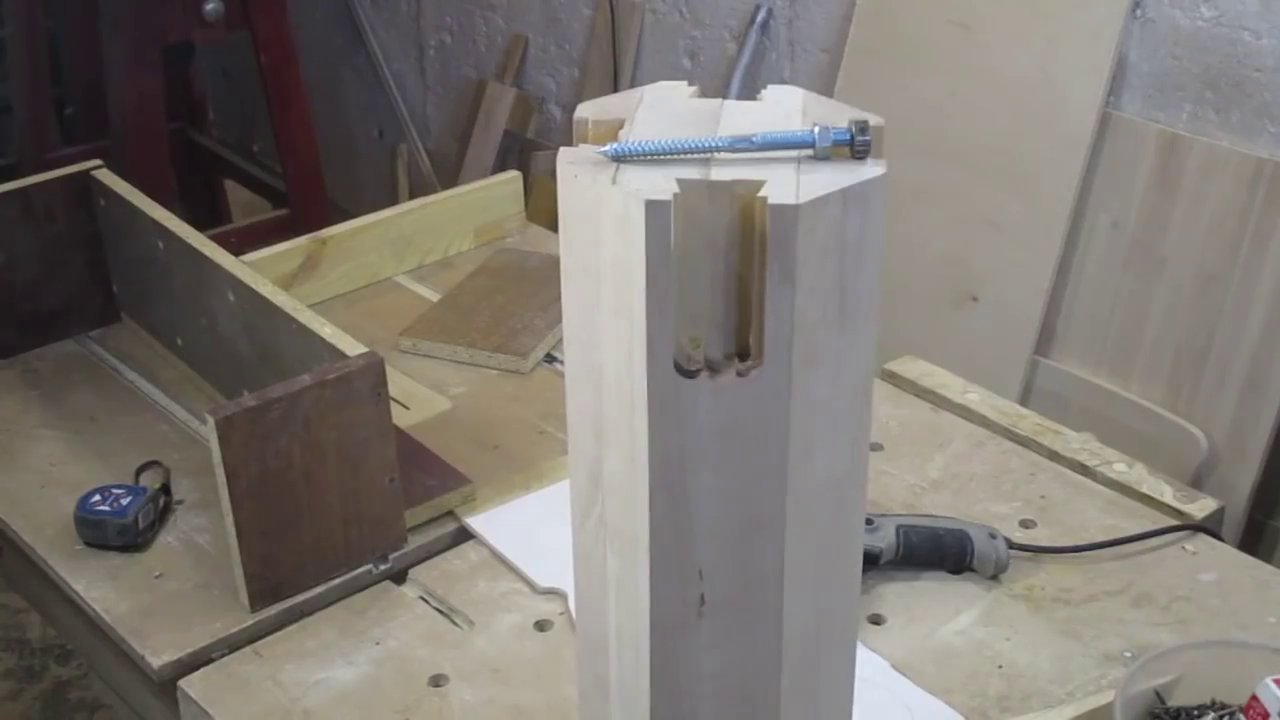

С торцов заготовки по центру закрутил сантехнические шпильки. Это получилась ось вращения и в то же время способ крепления заготовки в коробе с шаблоном.

Короб сделал так же, как на первом фото с Pinterest.

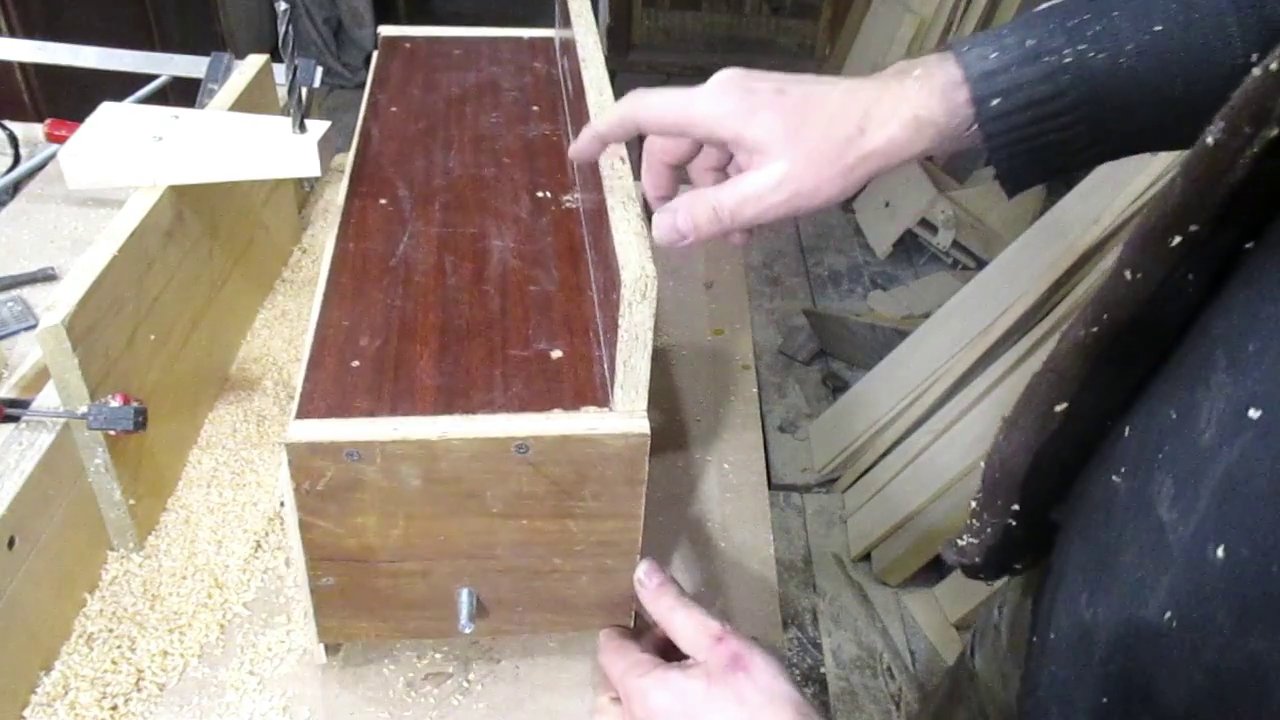

короб для заготовки
короб для заготовки
крепление детали с одной стороны
крепление детали с одной стороны

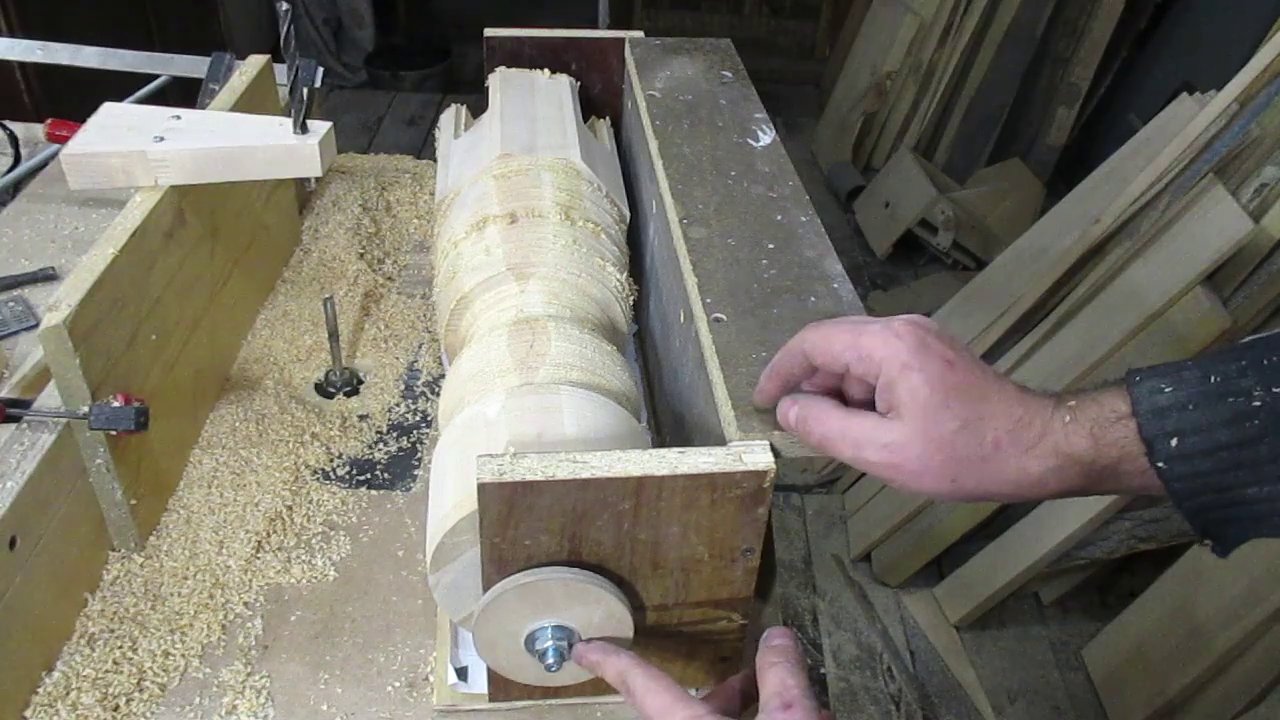

это крепление с другой стороны.
это крепление с другой стороны.

В коробе разметил и просверлил центры для шпилек. С одной стороны шпильку просто вставил, а с другой закрепил круг из фанеры – это для вращения заготовки.

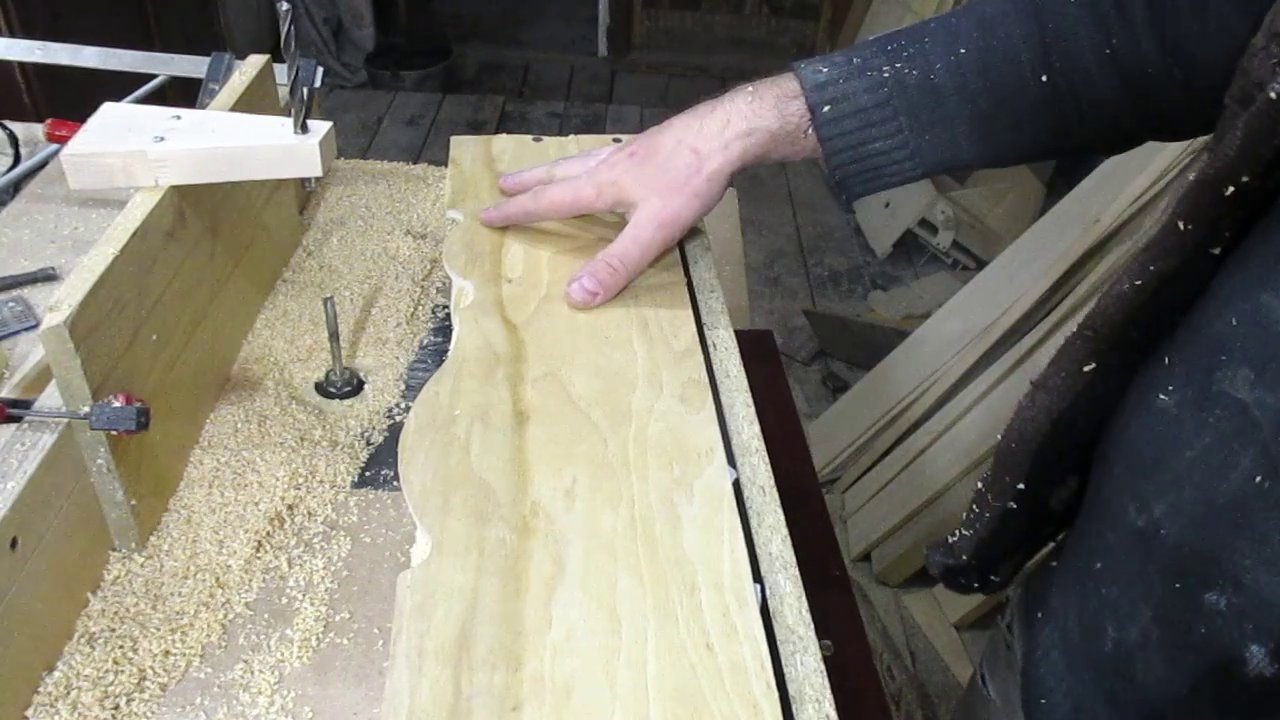

Сверху закрепил шаблон ноги стола, то есть профиль точения из фанеры 6 мм.

профиль для точения
профиль для точения

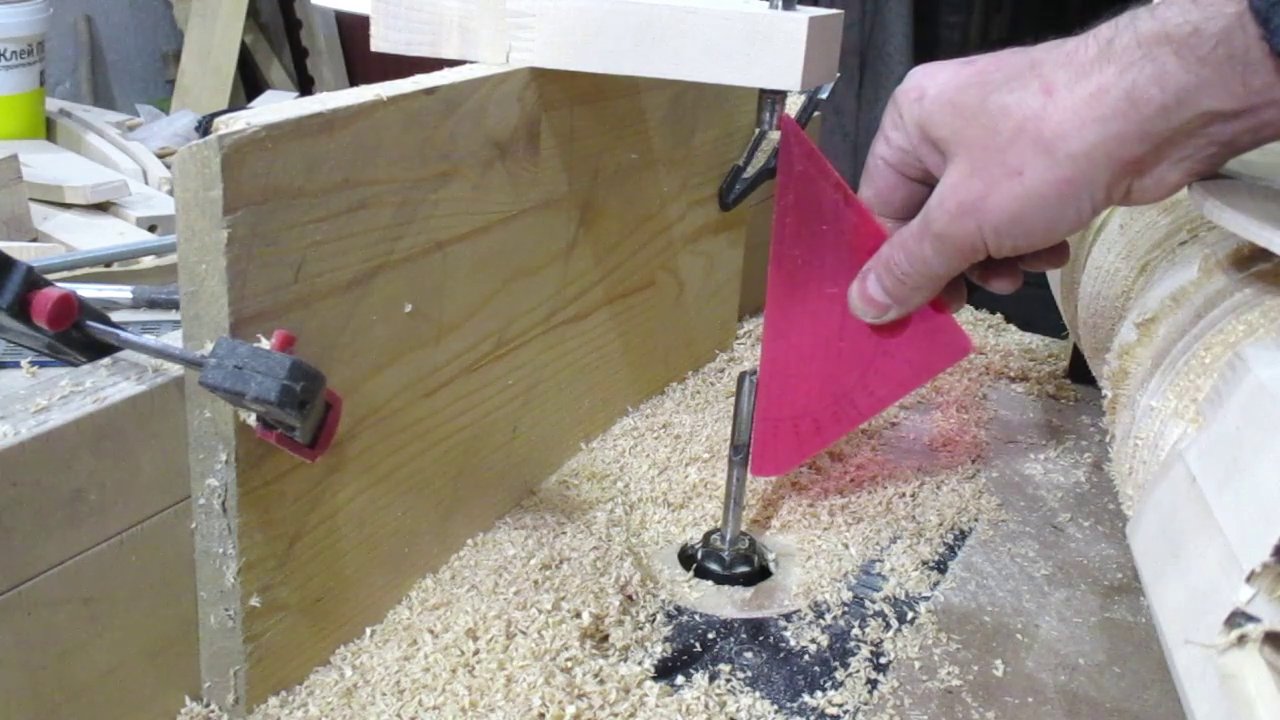

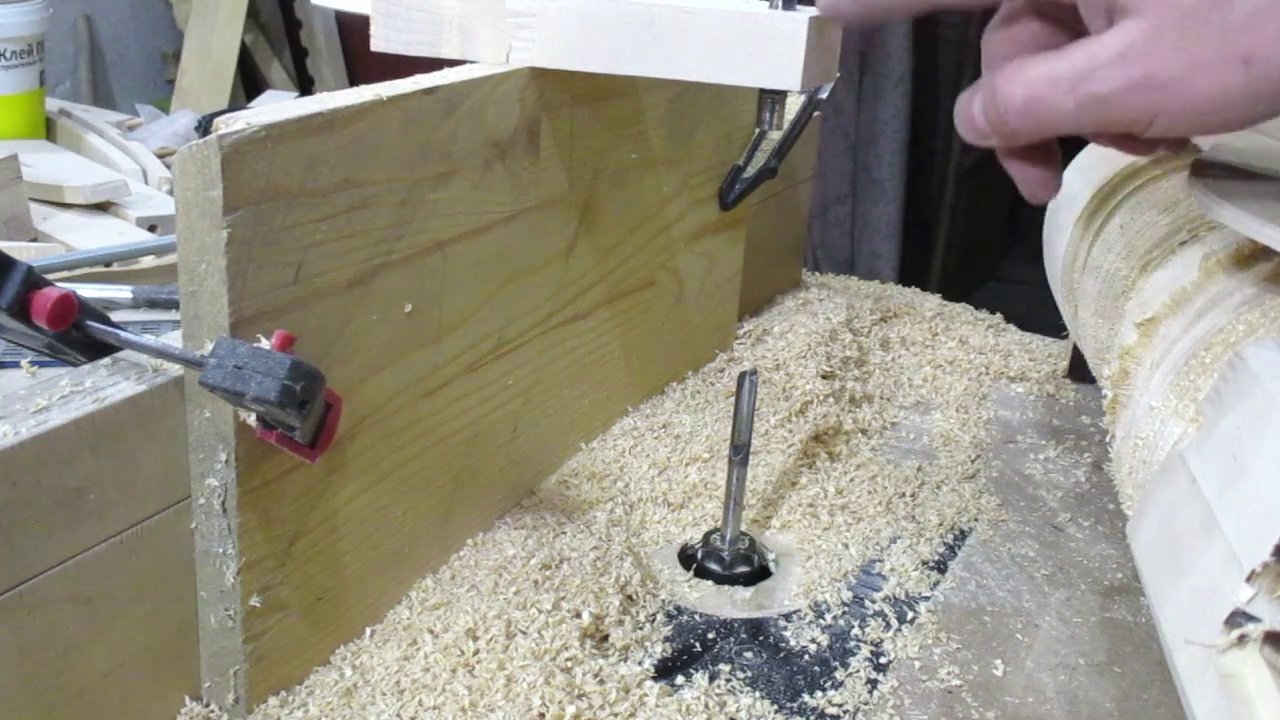

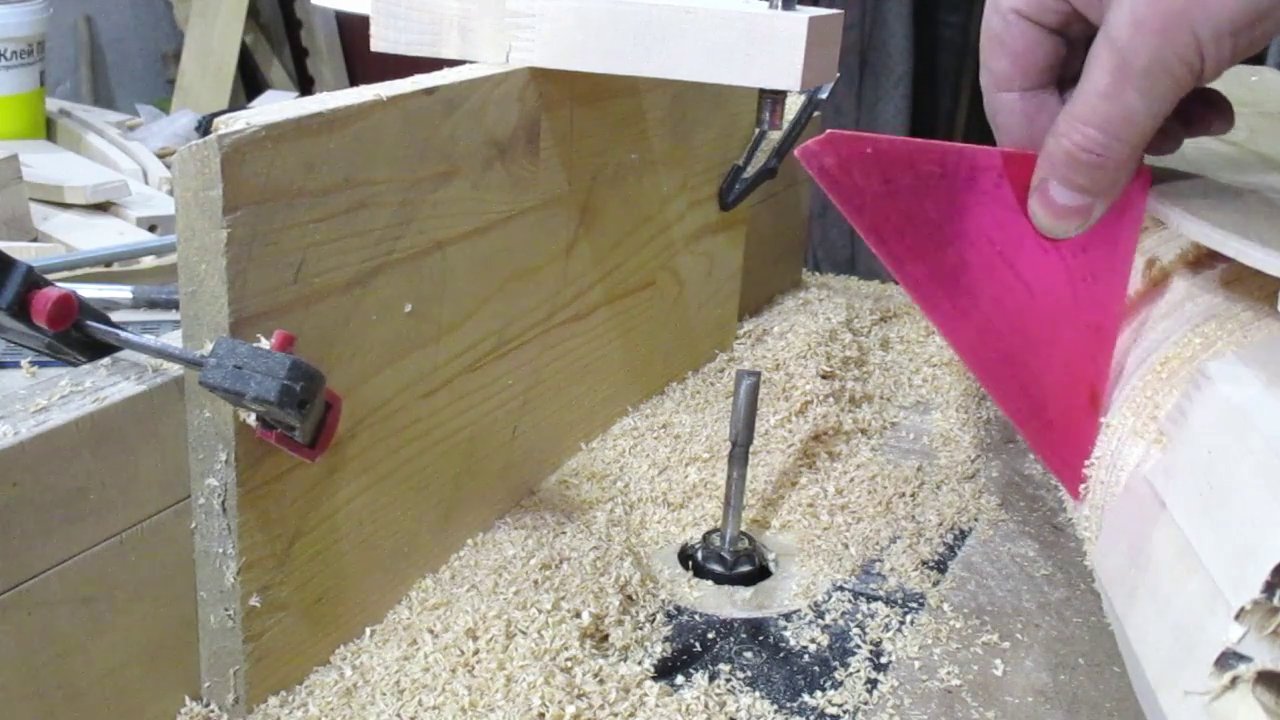

Фрезу использовал пазовую 10 мм диаметром с длинным хвостовиком. К упору фрезера закрепил доску с прикрученным бруском и в этот брусок вставил сверло 10 мм хвостовиком вниз. Сверло взял потому, что это первое, что попалось под руку с подходящим диаметром.

Доску и упор разместил так, чтобы хвостовик сверла находился точно над фрезой.

А дальше включил фрезер и вращая вручную заготовку постепенно добивался, чтобы хвостовик сверла доходил до шаблона.

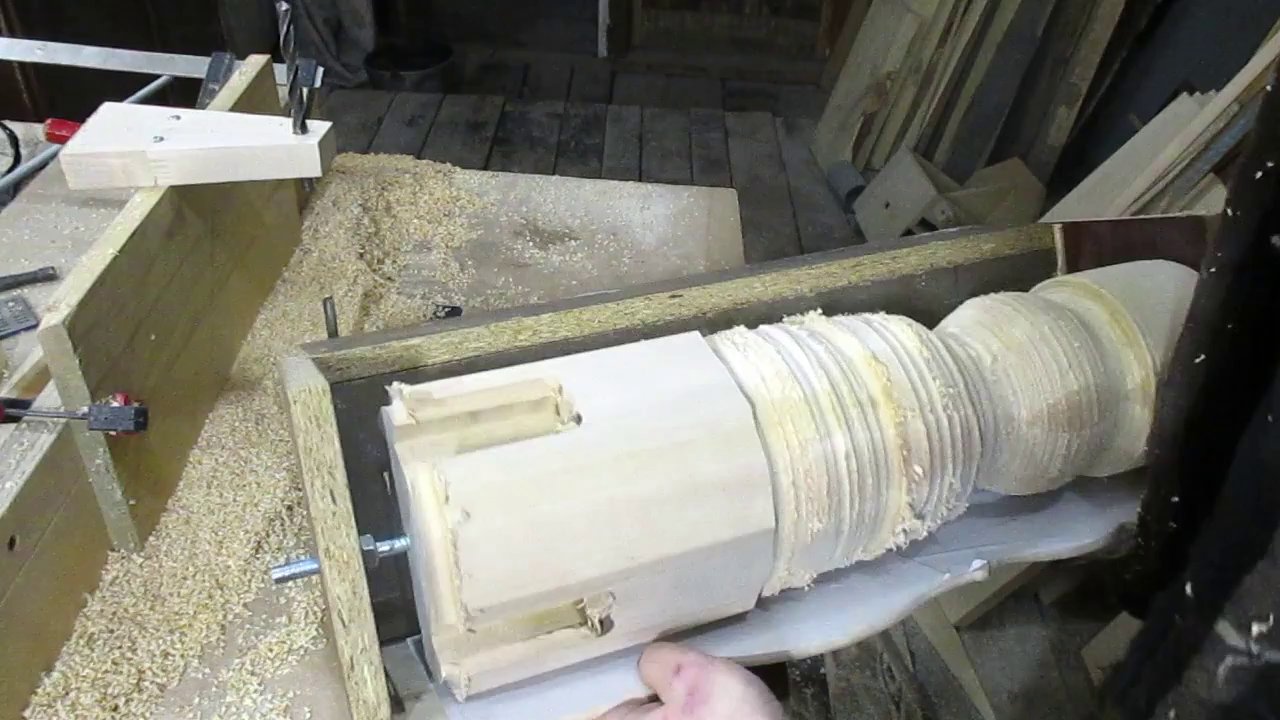

процесс точения на фрезере
процесс точения на фрезере

Когда верхний ограничитель стал полностью касаться шаблона, не разбирая короб приступили к шлифовке.

Свободный конец шпильки зажал в дрели и включив дрель вручную довел ножку стола до результата.

шлифовка
шлифовка

Здесь также предложу посмотреть небольшой ролик об изготовлении этой ножки стола.

Конечно это не заменяет токарный станок и времени данный способ занимает больше, чем то же самое сделать на токарном станке.

С другой стороны для нечастого применения этот способ вполне пригоден и позволяет получать хорошие результаты.

Александр.
