Угловой упор для циркулярной пилы. Шаблон транспортира

Когда я сделал направляющие в своей циркулярной пиле, то практически сразу возникла потребность в угловом упоре (транспортире).

Этот упор я делал своими руками.

Сначала подготовил и напечатал шаблон транспортира. Шкалу сделал до 70 градусов вправо и влево.

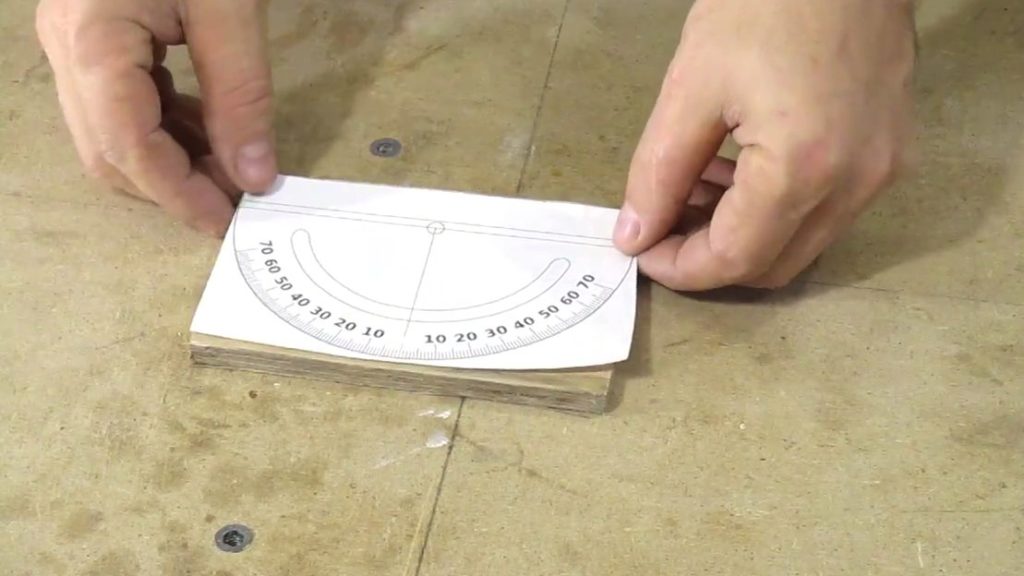

Наклеивал на фанеру 8 мм и сразу закрыл рисунок прозрачным скотчем.

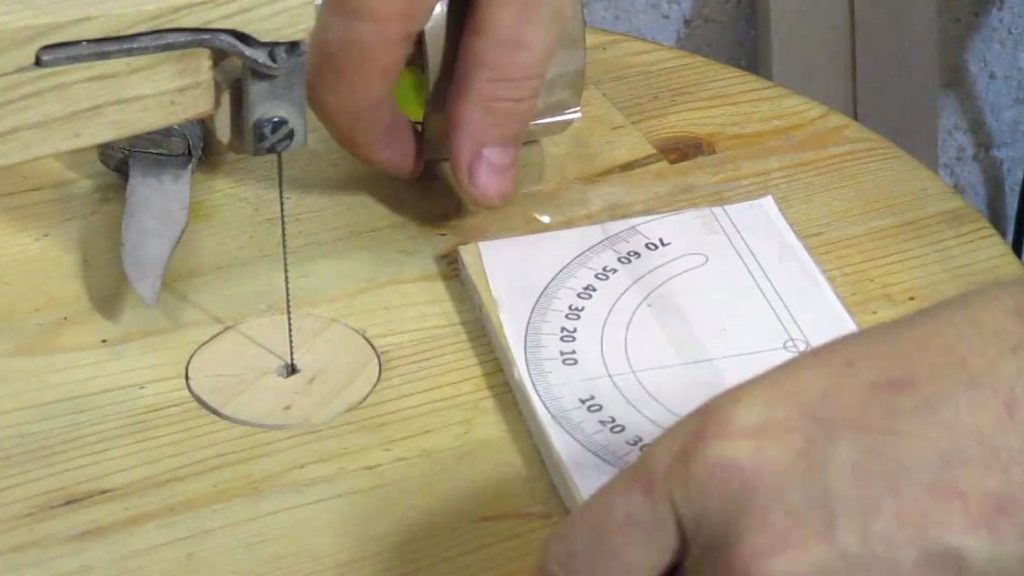

Транспортир выпиливал на лобзиковом станке.

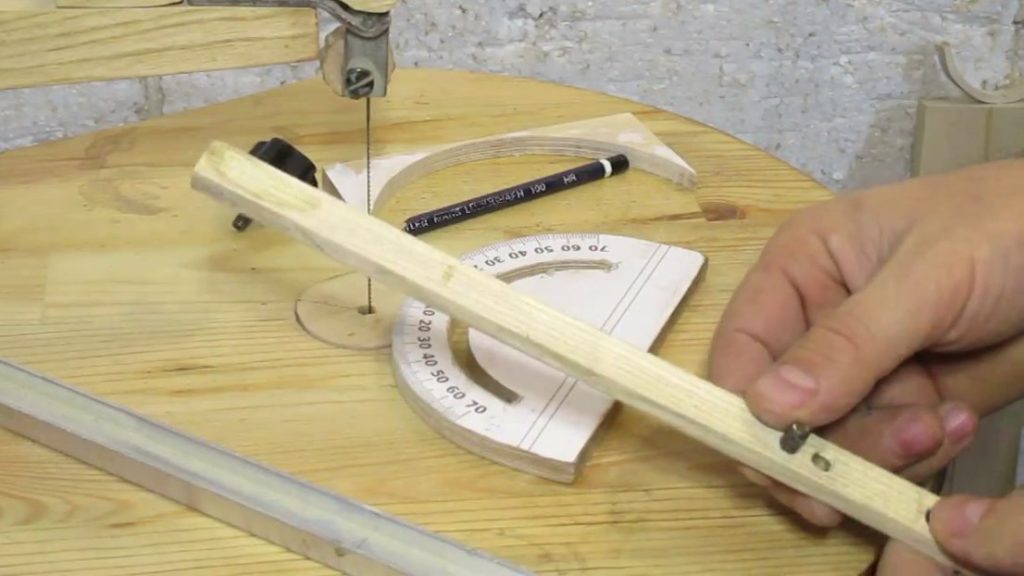

Направляющую рейку сделал из ясеня (можно делать из любой твердой породы дерева или фанеры, а также из металла)

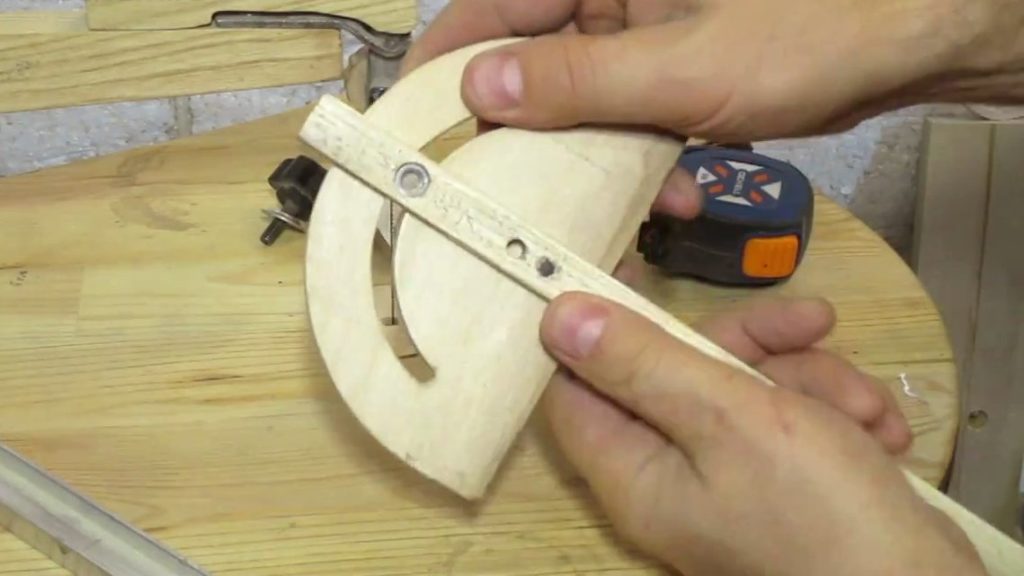

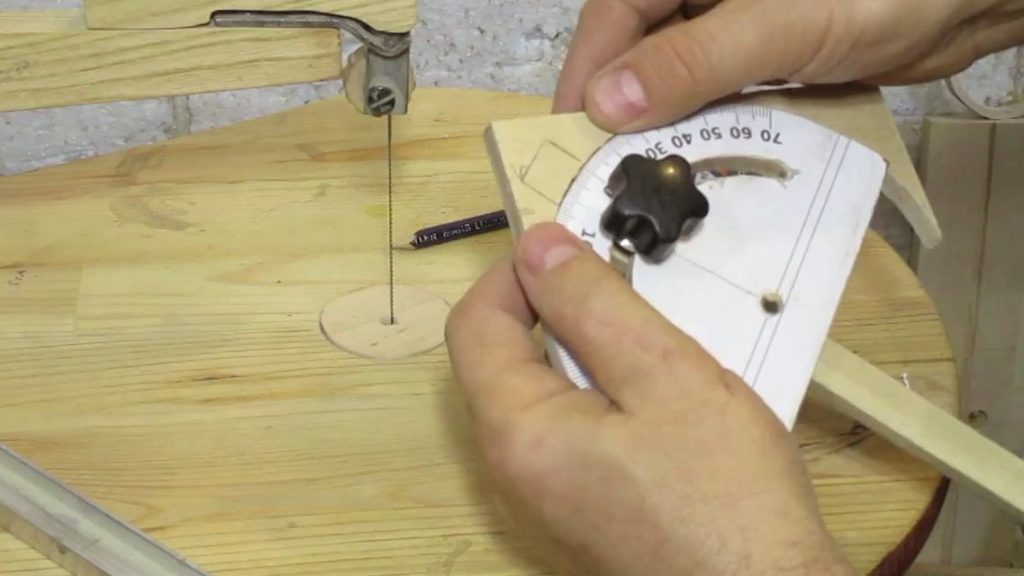

Рейку делал по толщине как профиль в столе. В точке вращения транспортира вклеил металлический штифт, а с обратной стороны – в месте крепления фиксирующего барашка – гайку.

Сначала отверстие под штифт просверлил от края транспортира, а как же настраивать угол? Поэтому передвинул штифт примерно на сантиметр.

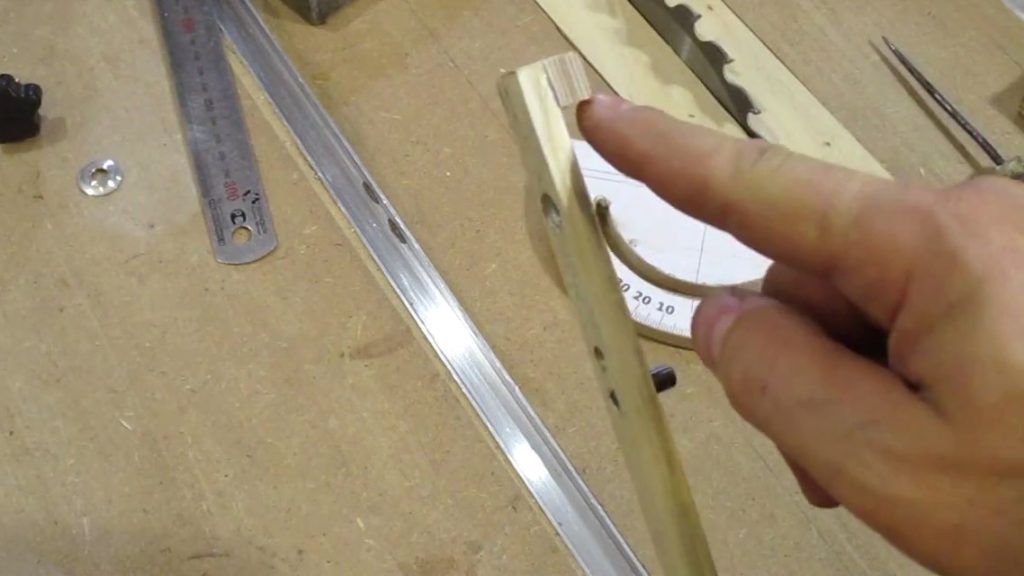

Из отпиленной части фанеры вырезал и наклеил кусочек на край направляющей рейки.

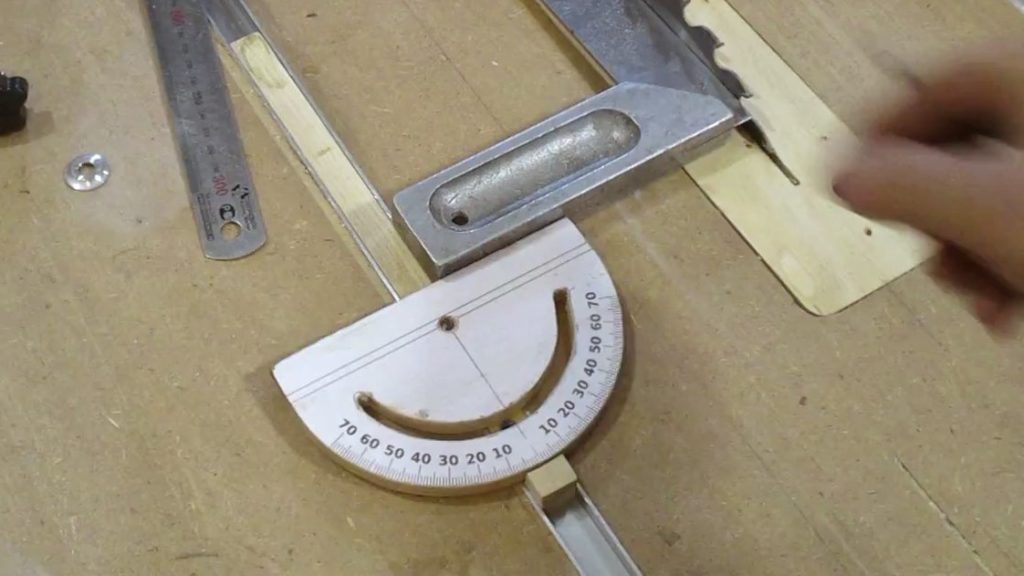

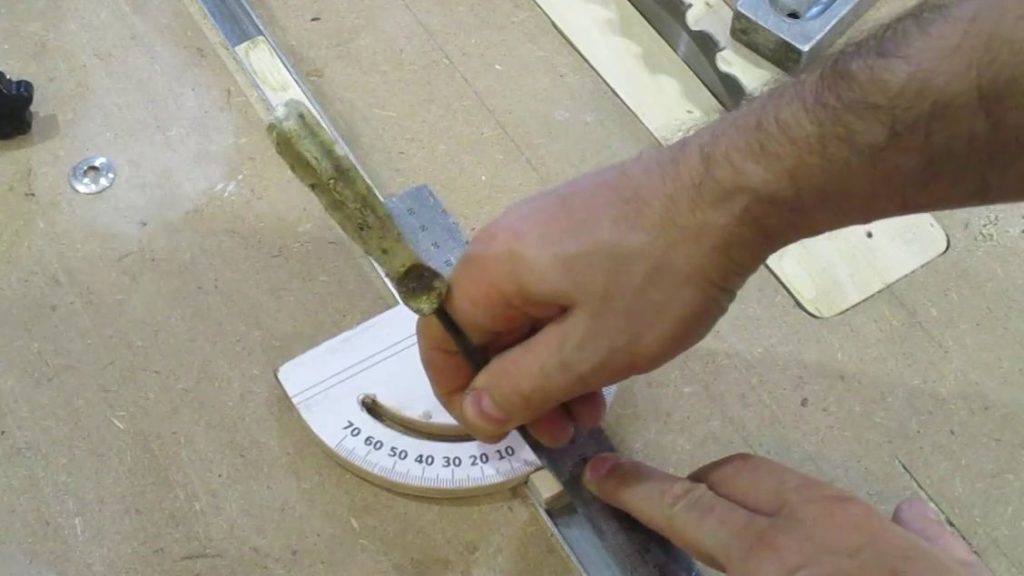

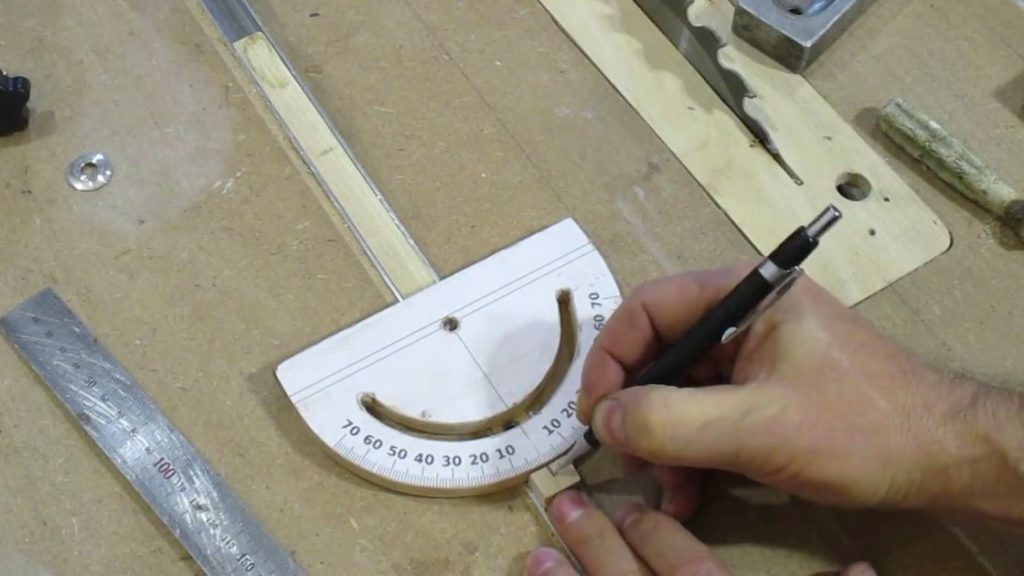

Затем настроил транспортир по диску пилы и нанес нулевую отметку на направляющей рейке.

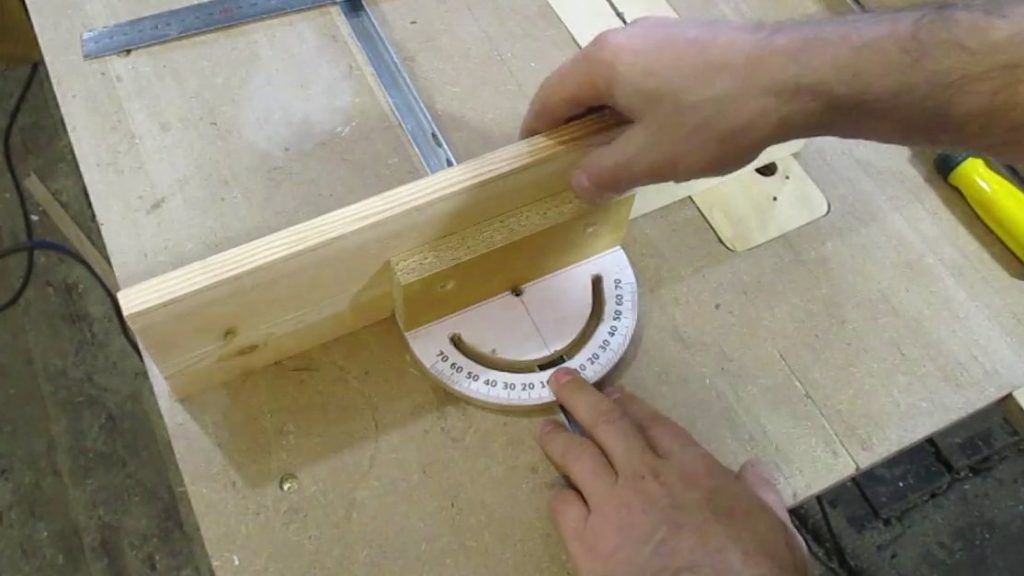

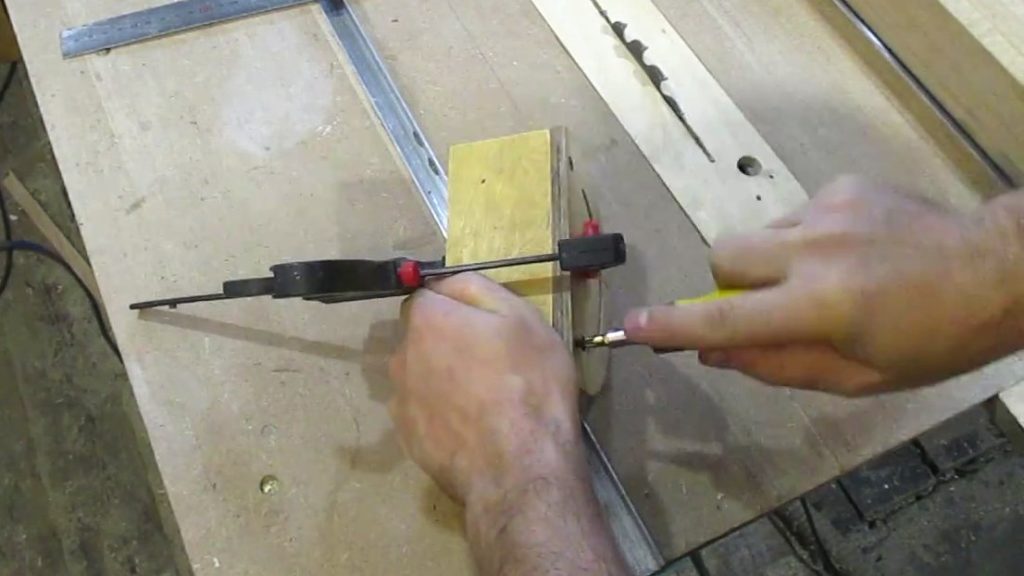

Осталось прикрутить вертикальную стойку по размеру транспортира.

Такую короткую делал для того, чтобы можно было прикручивать сменные опорные рейки.

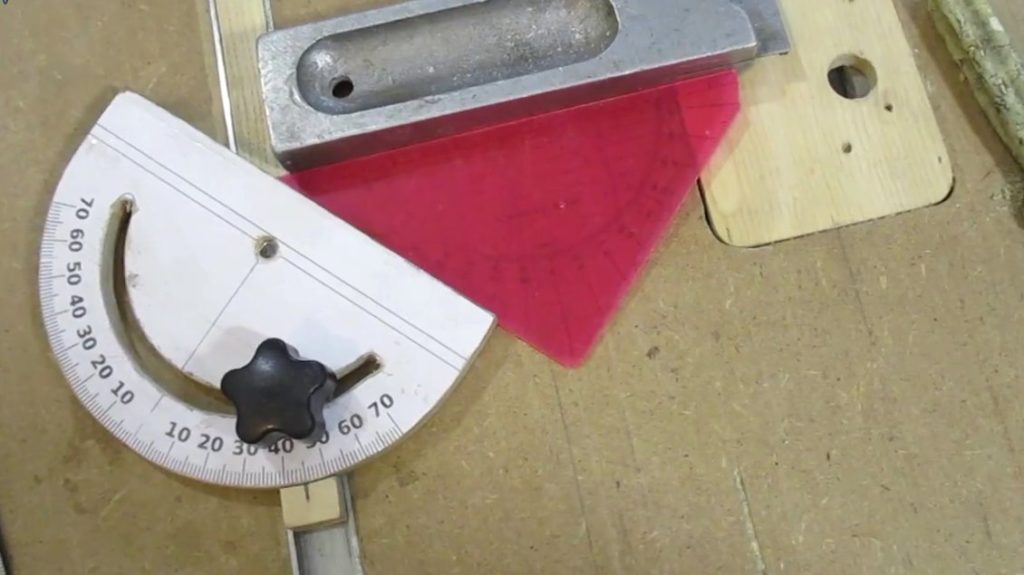

Получился удобный и точный угловой упор.

Спасибо что дочитали.

Александр.

P.S. Если нужен шаблон этого транспортира, то его можно скачать по ссылке.
