Малоизвестный L-образный упор для циркулярной пилы

В одном из старых зарубежных журналов по деревообработке мне попалось изображение этого упора я увидел . Идея мне понравилась и я решил опробовать её на практике.

Кстати пытался найти в интернете об этом упоре и его использовании и как-то ничего не попалось. Может плохо искал…

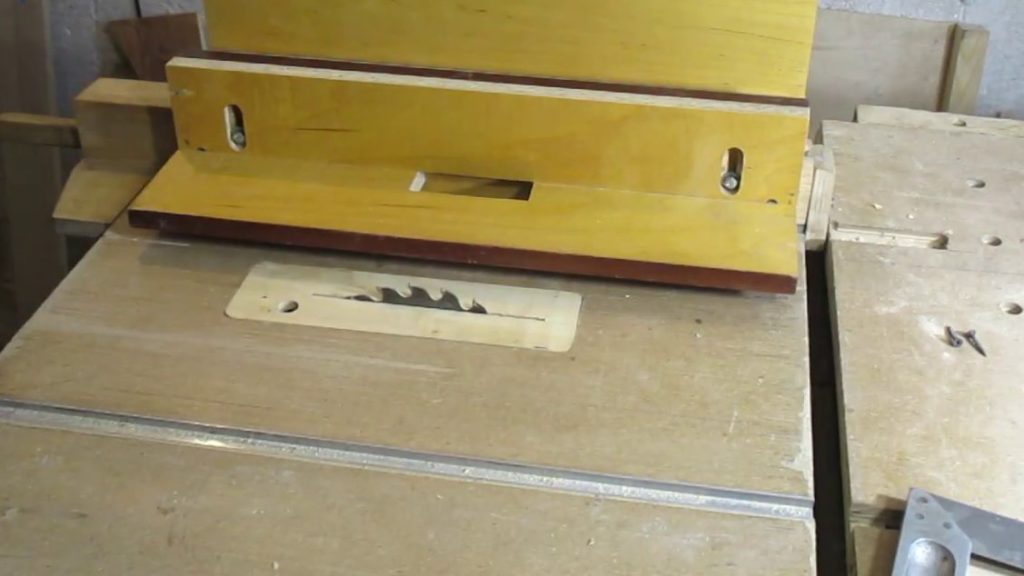

Идея простая – к параллельному упору закрепляется упор в виде уголка (L-образный), при пилении этот уголок располагается над диском и служит опорой для шаблонов.

С ним легко и безопасно можно отпиливать произвольные углы на деталях.

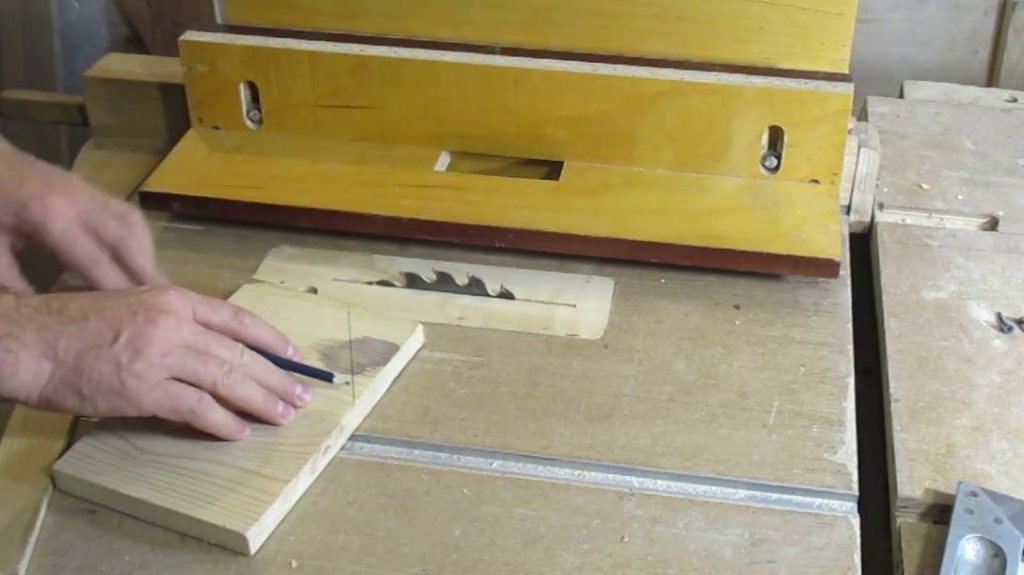

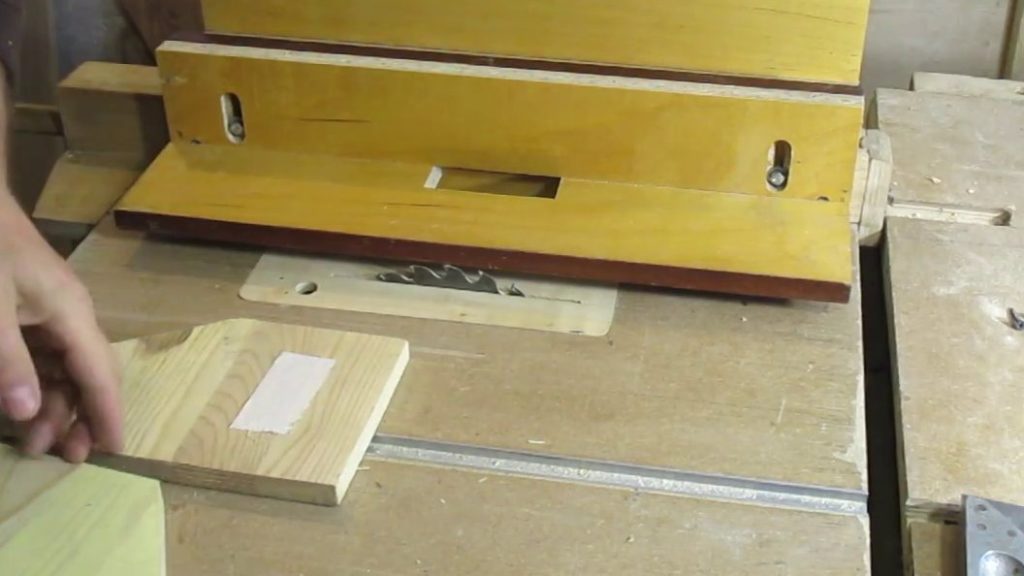

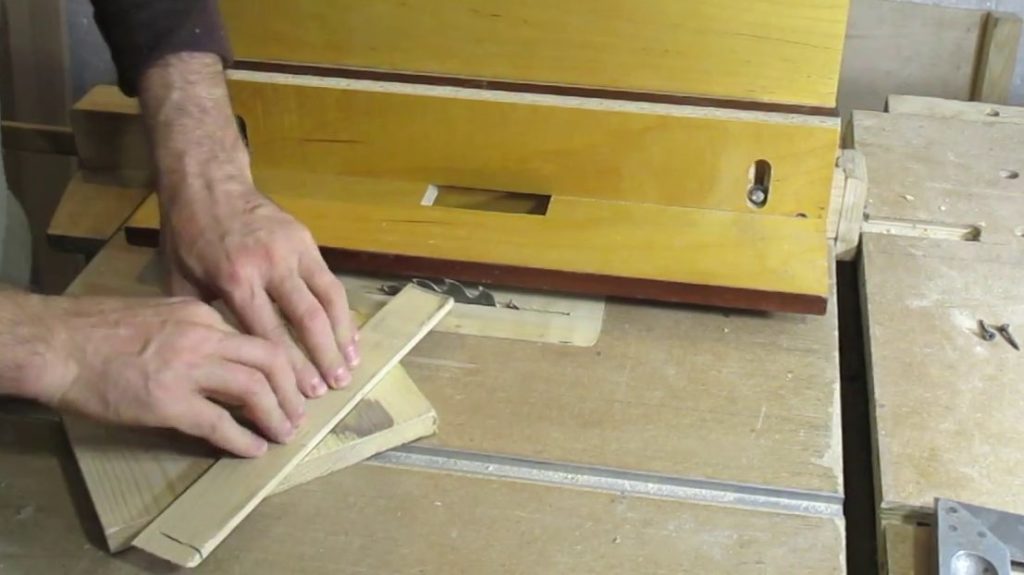

По размеченной линии закрепляется шаблон. Для этого можно использовать двухсторонний скотч.

Пильный диск поднимается на пару миллиметров выше толщины детали.
А L-образный упор выставляется вровень пильным диском и немного выше его, чтобы шаблон можно было вести по упору.

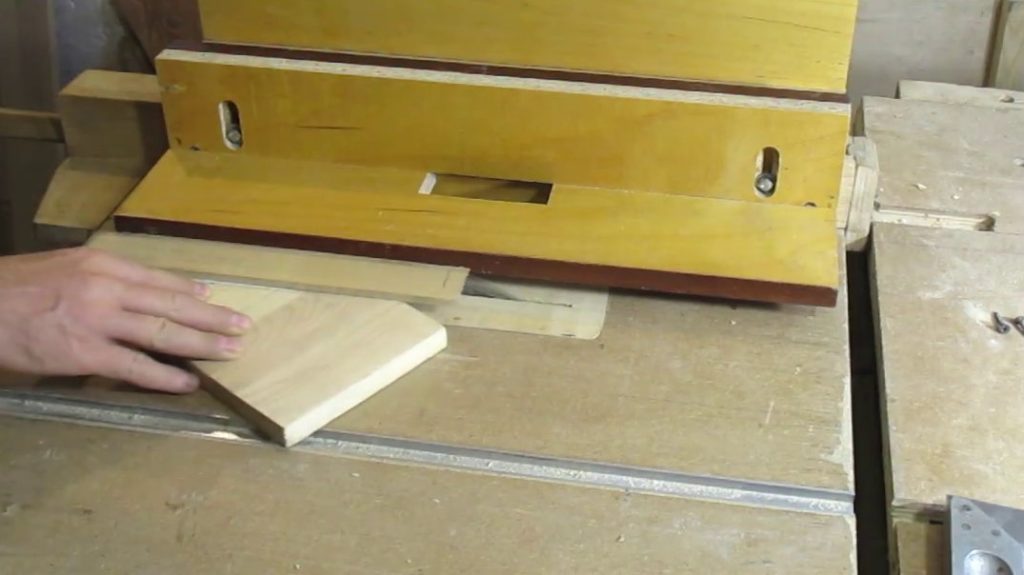

При такой обрезке диск закрыт и отпиленные детали свободно отходят от диска.

Когда нужно много одинаковых деталей.

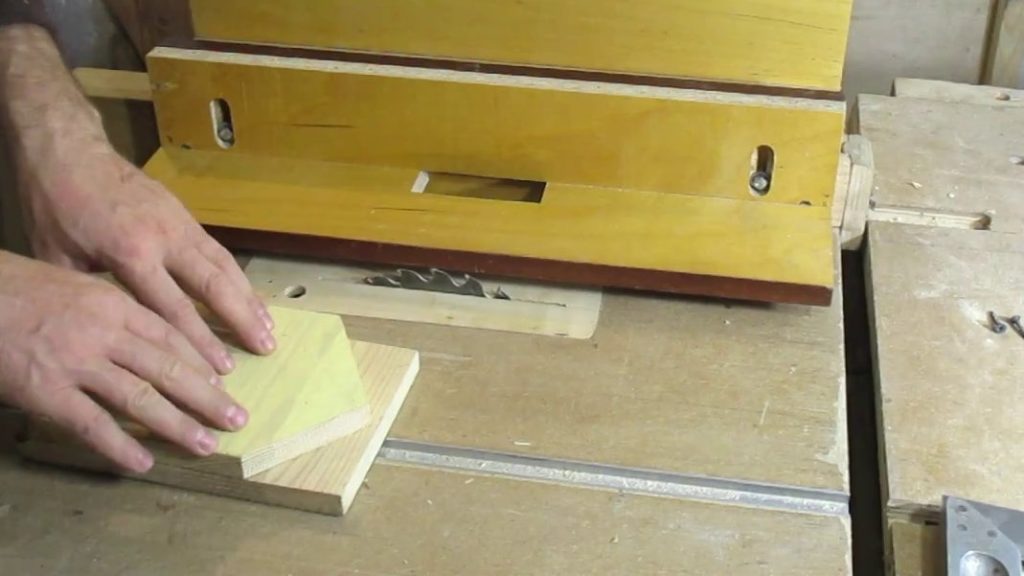

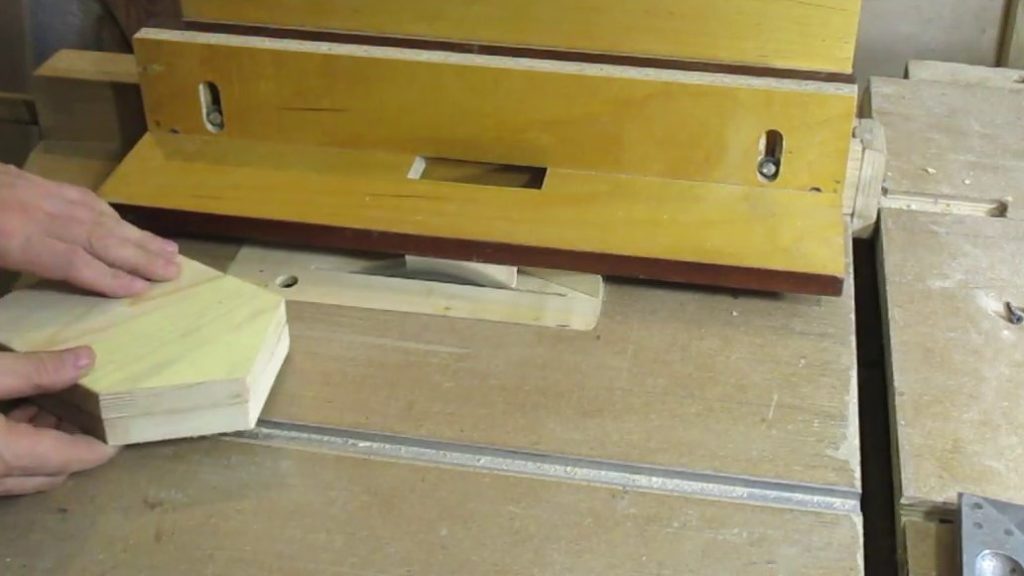

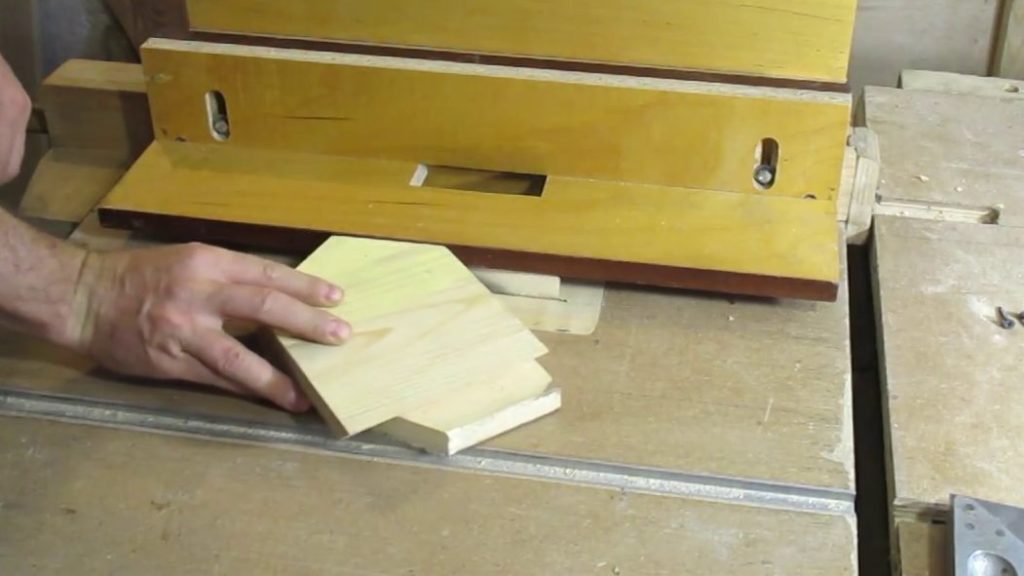

Используя этот упор, можно делать много одинаковых деталей. Одна из деталей будет шаблоном.

Дополнительно предлагаю посмотреть видео.

Этот упор можно использовать и для других задач, например подравнять кромку или снять фаску.

Спасибо что дочитали.

Александр.
