Распиловочный станок из ручной циркулярки. Плюс чертежи.

Для начала предлагаю посмотреть сколько новых возможностей дает установка ручной циркулярки в стол.

Первое – работать можно двумя руками.

Второе – параллельный упор помогает точно отпиливать детали.

Третье – можно использовать дополнительную навеску и делать на циркулярке пазы и шипы, пилить под углом в двух плоскостях, делать фрезеровку для филенок… и еще много других вещей.

Далее расскажу о том как циркулярной пила установлена в стол у меня и дам чертежи такого решения.

Такую установку пилы я делал, чтобы сохранить возможность быстро её извлекать и использовать как ручной инструмент. Поставить пилу обратно в стол – дело одной минуты.

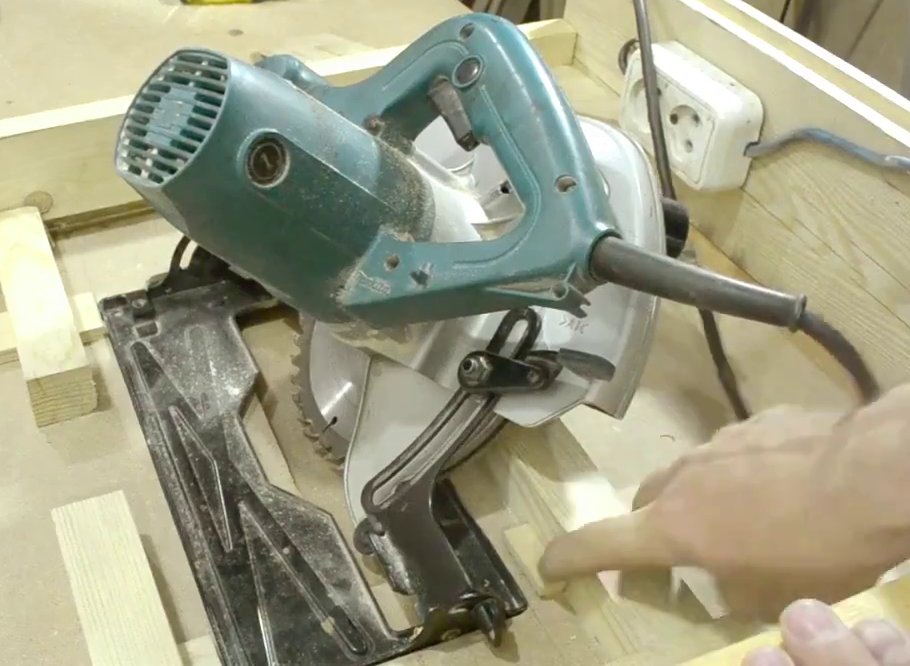

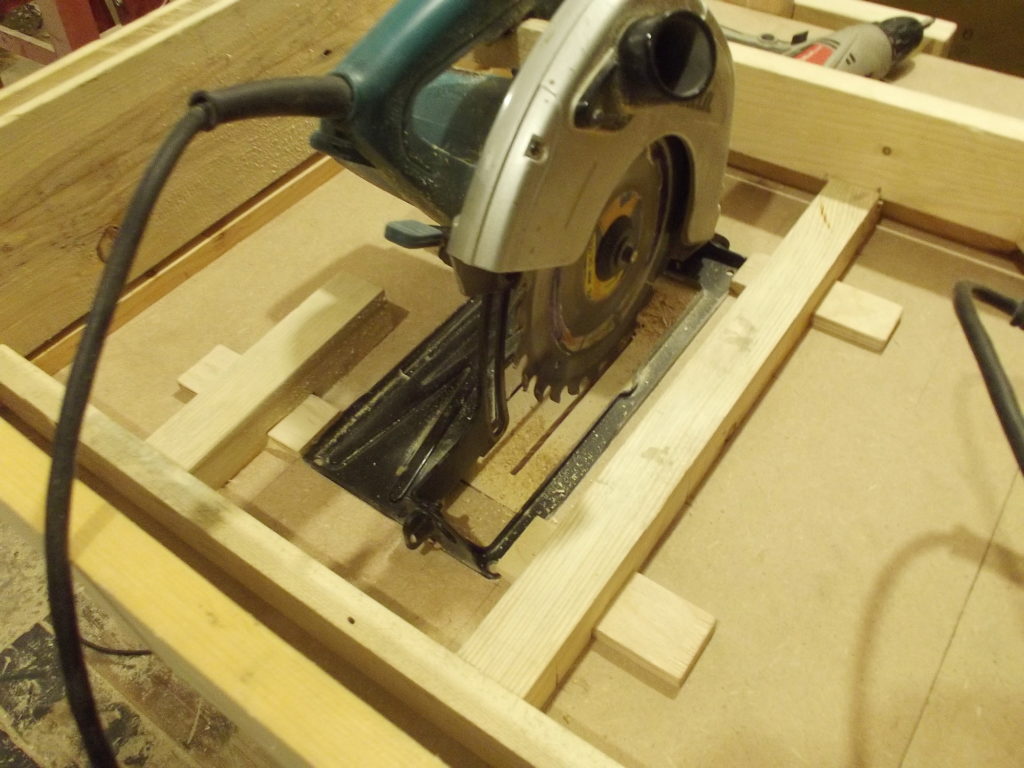

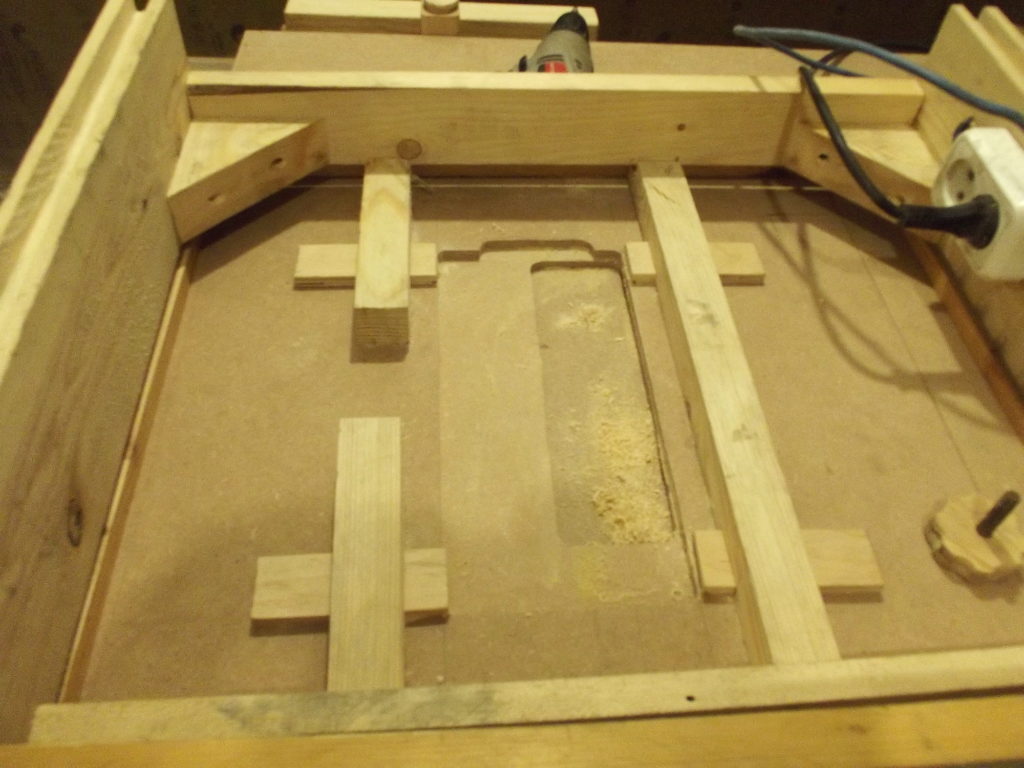

Вдоль фрезерованного места под площадку пилы закреплены бруски. В этих брусках сделаны пазы, в которые свободно, но без лишней болтанки вставляются четыре фанерки 10 мм толщиной. Этими вставками обеспечивается надежное крепление пилы в четырех точках.

В таком решении сохраняется возможность регулировать высоту и наклон диска пилы за счет штатных средств инструмента.

Кроме того чтобы просто и быстро ставить и снимать пилу возникает ещё одна обязательная задача – также просто и быстро фиксировать кнопку включения. Это задачу я решил так:

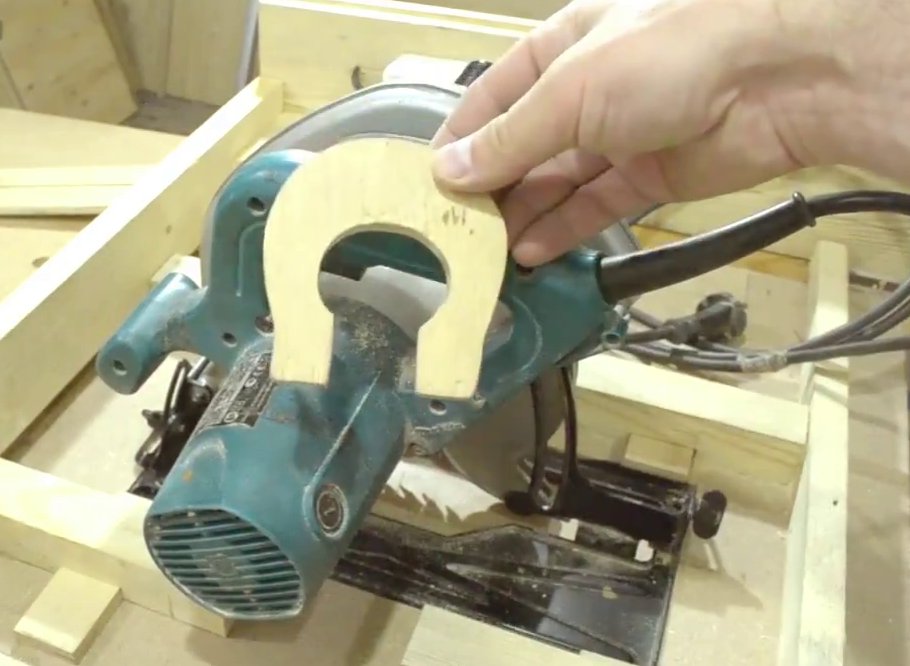

Из фанеры я сделал фигуру, похожую на подкову. Она делалась под конкретную пилу, поэтому покажу только как это работает.

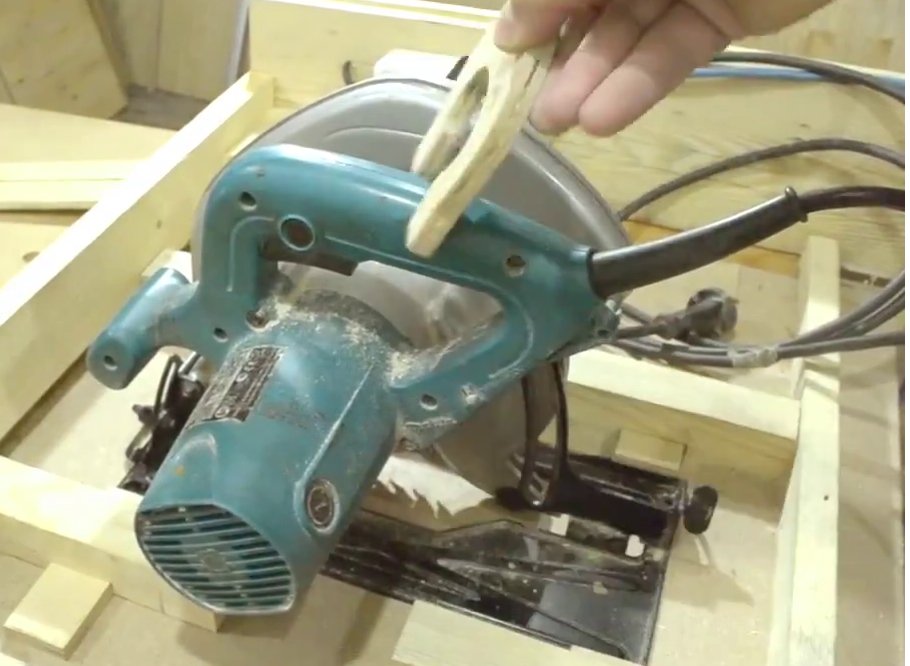

Основание этой фигуры одевается на ручку пилы.

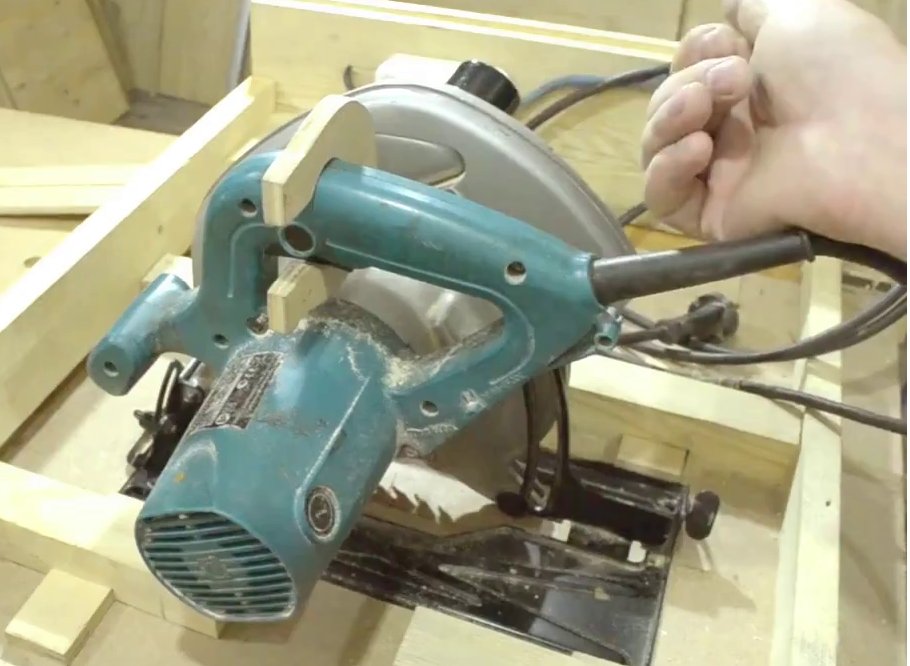

Затем поворачивается на 90 градусов и задвигается на кнопку пилы, фиксируя её в нажатом положении.

То есть внутренняя часть этой “подковы” может одеться на кнопку, только когда она нажата.

По сути это столешница с пилой и её можно установить на любое подходящее основание.

В заголовке статьи я обещал чертежи. Обещание выполняю – принимайте чертежи мини стола для распиловки – скачать.

В архиве Вы найдете файл проекта в SketchUp и файл PDF с инструкциями, фотографиями, таблицами деталей и чертежами распиловочного стола и параллельного упора.

Спасибо что дочитали и… до следующей публикации.

Александр.
