Чертежи универсального верстака для домашней мастерской.

Это рабочее место я использую уже 4 года. Конструкция оказалась удачной и удобной.

Этот верстак я разрабатывал с учетом использования в небольших мастерских. Далее листайте галерею, в ней показаны возможные варианты размещения для разных размеров мастерской

Размеры верстка без навесных модулей 1500х750х850.

Размеры с навесными модулями 2100х1500х850 (максимальные).

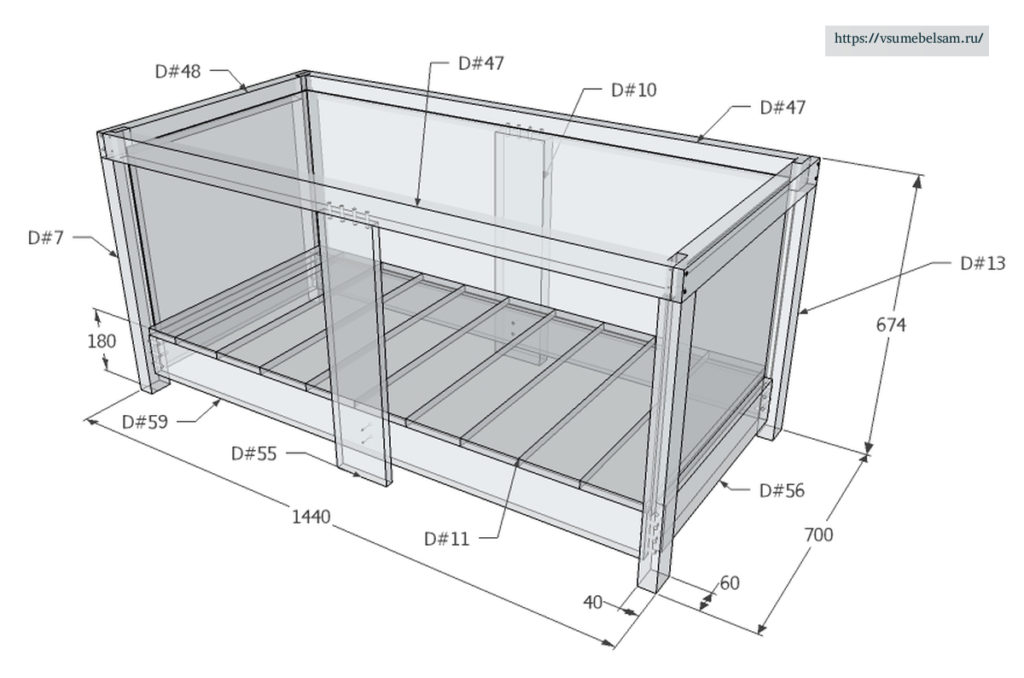

Основание стола сделано из брусков 60х40 мм. Боковые стенки у меня сделаны из ДВП, но можно деалть и из фанеры. На дно я делал доски 20мм. толщиной.

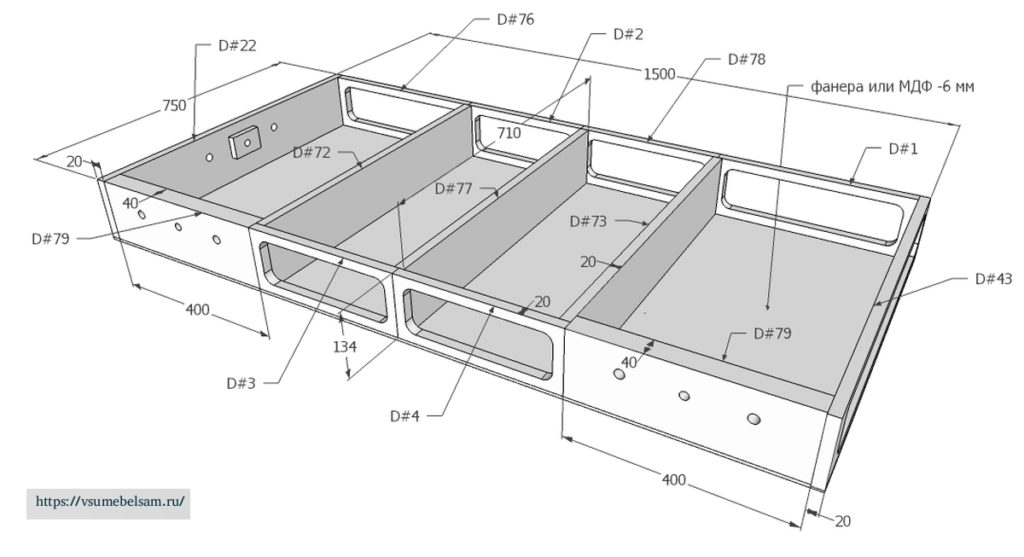

Стол с тисками и отделениями для инструмента сделан отдельным блоком.

Столешница делается из фанеры или МДФ и приклеивается или прикручивается сверху на этот блок.

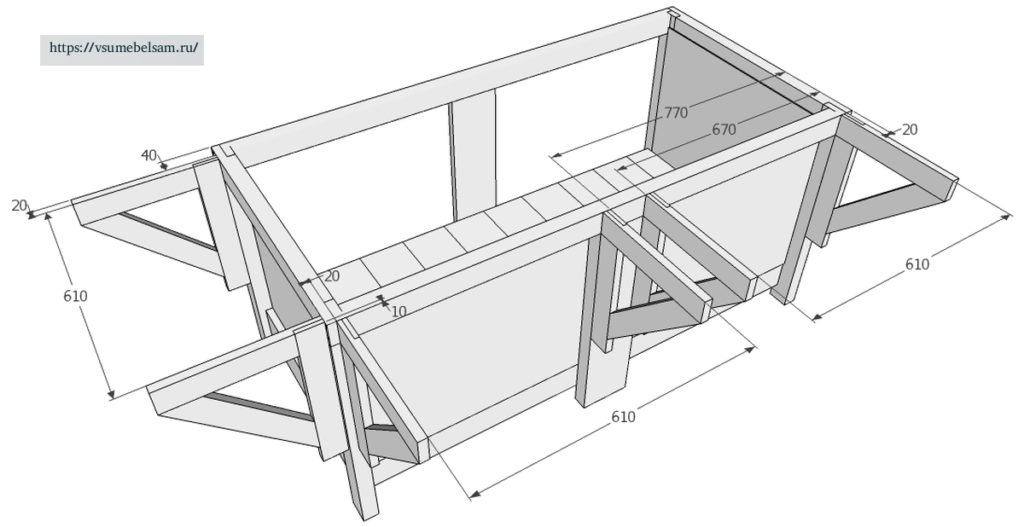

Для съемных модулей к основанию крепятся опорные уголки для навесных модулей.

Рейки под прямым углом соединяются вполдерева, на клей и саморезы. На диагональной рейке углы запиливаются под 45 и крепятся на шкант+клей или саморез +клей.

Размеры и место установки опорных уголков рассчитаны так, чтобы любой модуль можно было установить на любое место.

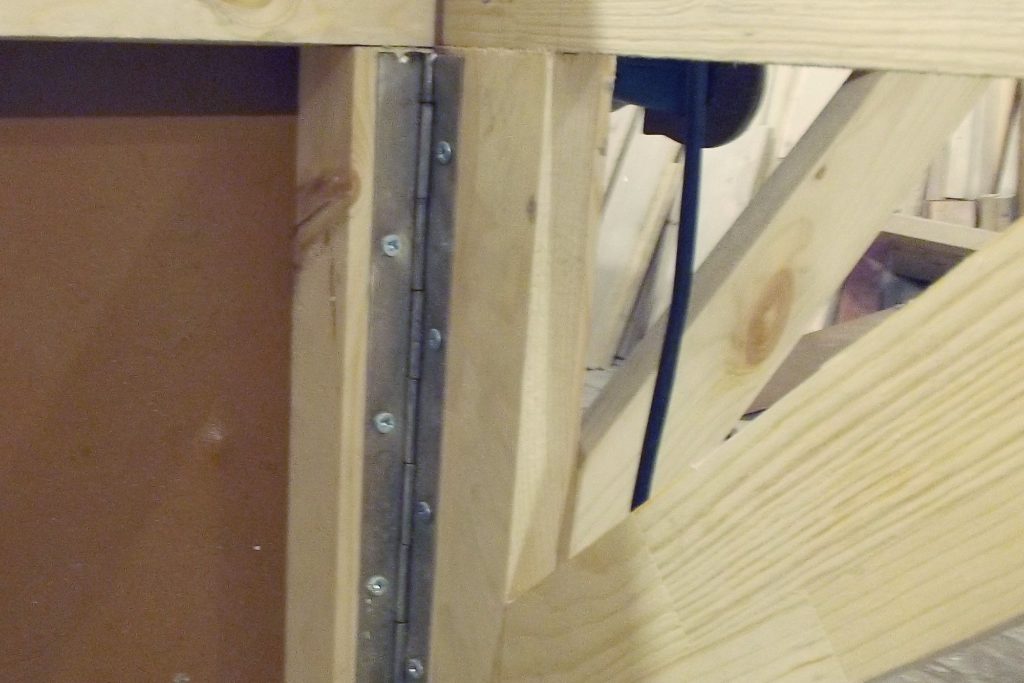

Уголки я навешивал на рояльные петли. Они показали себя надежными и за 4 года ни разу с ними не было проблем.

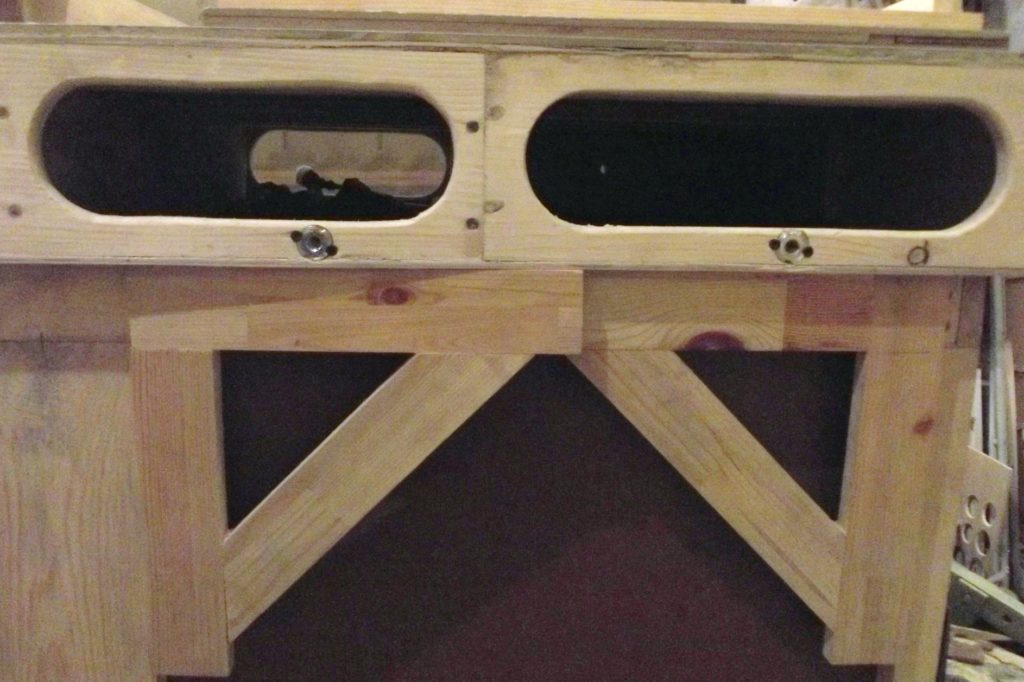

А так выглядят уголки в сложенном виде. Они складываются под модуль со столешницей. Еще на этом модуле врезаны мебельные гайки. Они служат для надежного закрепления съемного модуля.

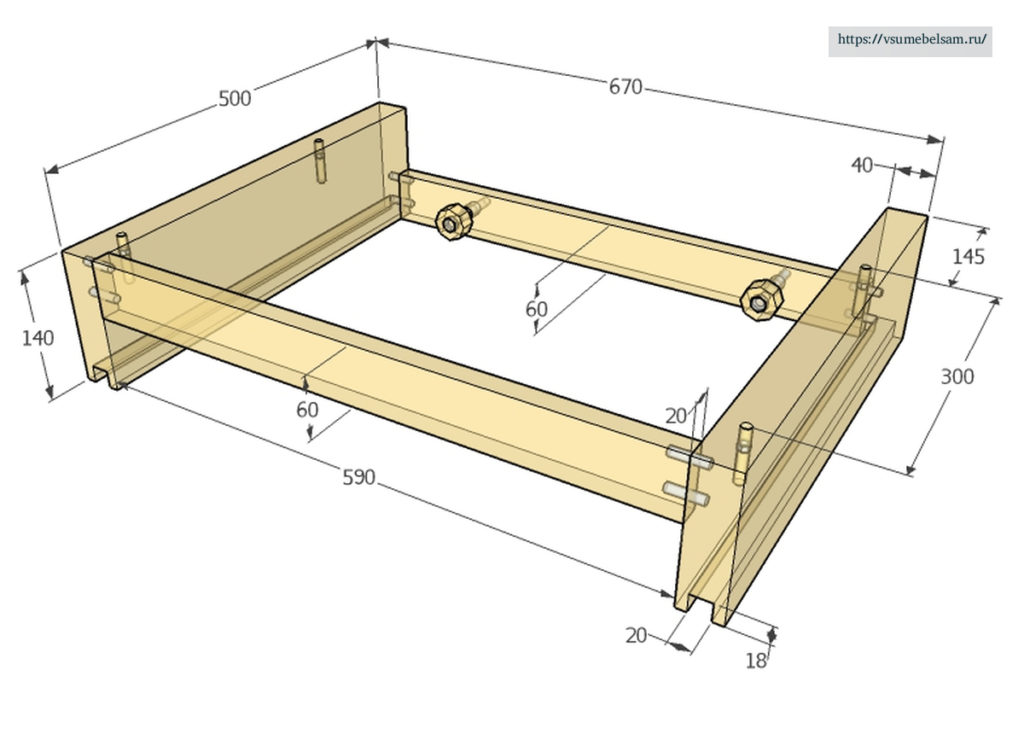

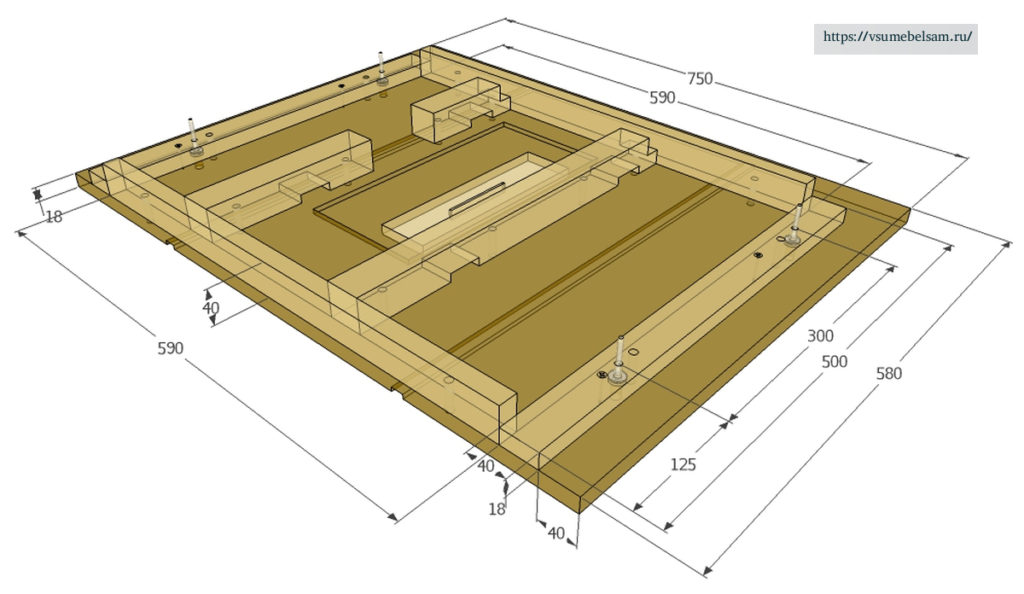

Навесные модули сделаны из двух частей: основы и столешницы.

Для любых петель всегда есть вероятность, что модуль может провиснуть на опорных уголках. Поэтому я сделал столешницу модуля с регулировкой относительно основы.

Это если модули будут устанавливаться в разные места. А если он будет стоять только на одном месте, то отрегулировать его можно и различными подкладками.

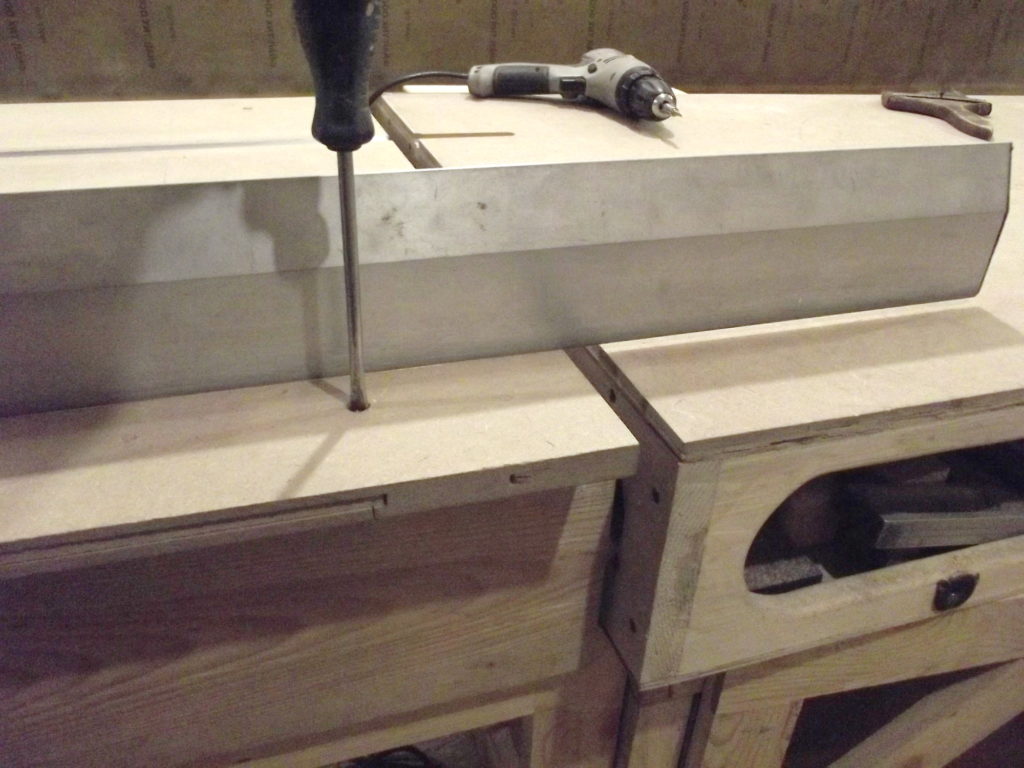

Крепление ручной циркулярной пилы я показывал ранее, но и в тех материалах, которые можно скачать ниже, это есть.

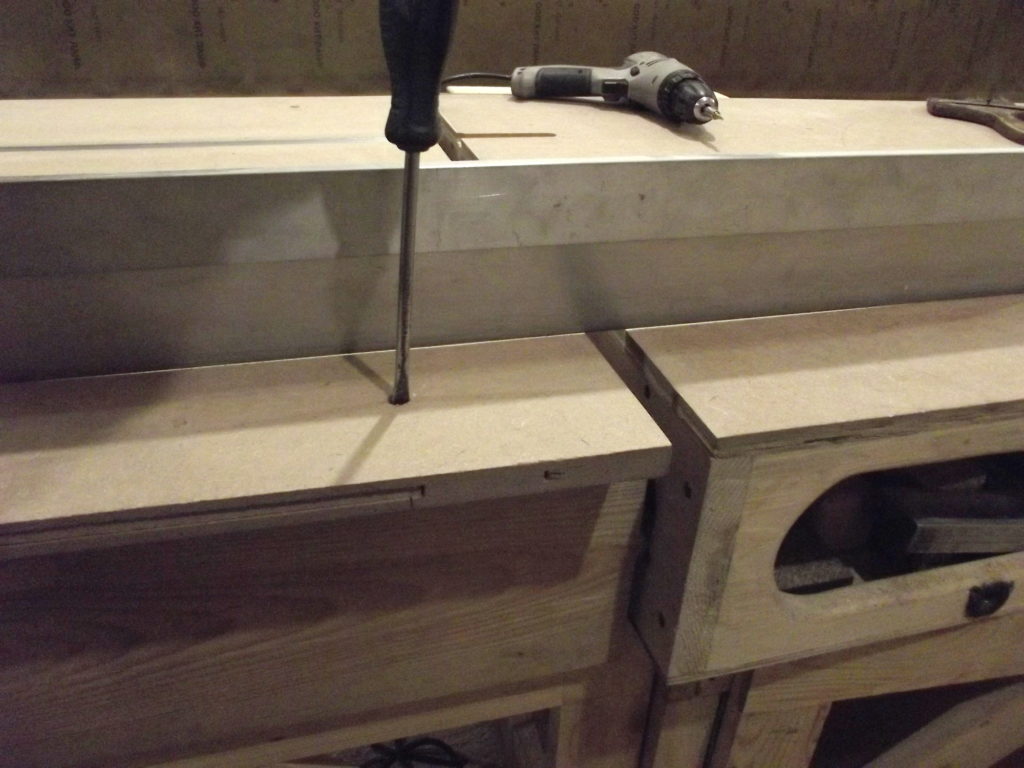

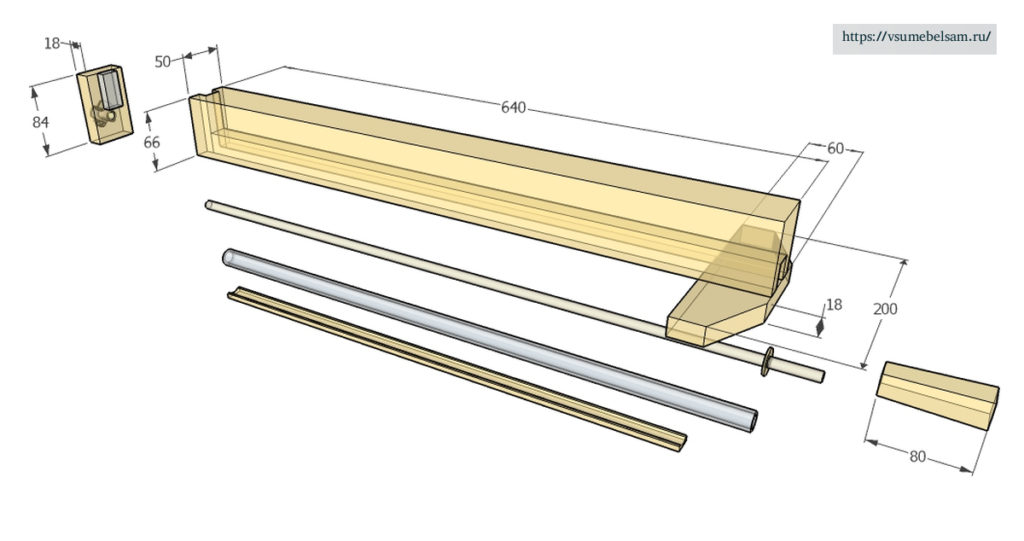

Параллельный упор получился удобным. Легко ставится, снимается и фиксируется.

Основные элементы конструкции рассказаны. Для тех кто хочет более подробно посмотреть, как устроено это рабочее место и возможно сделать себе подобное, далее могут скачать PDF файл с подробными фото и чертежами различных элементов.

Скачать PDF с чертежами .

Надеюсь этот материал поможет в обустройстве мастерской.

Спасибо что дочитали.
