Как я делал свой лобзиковый станок. Чертежи. Часть 1

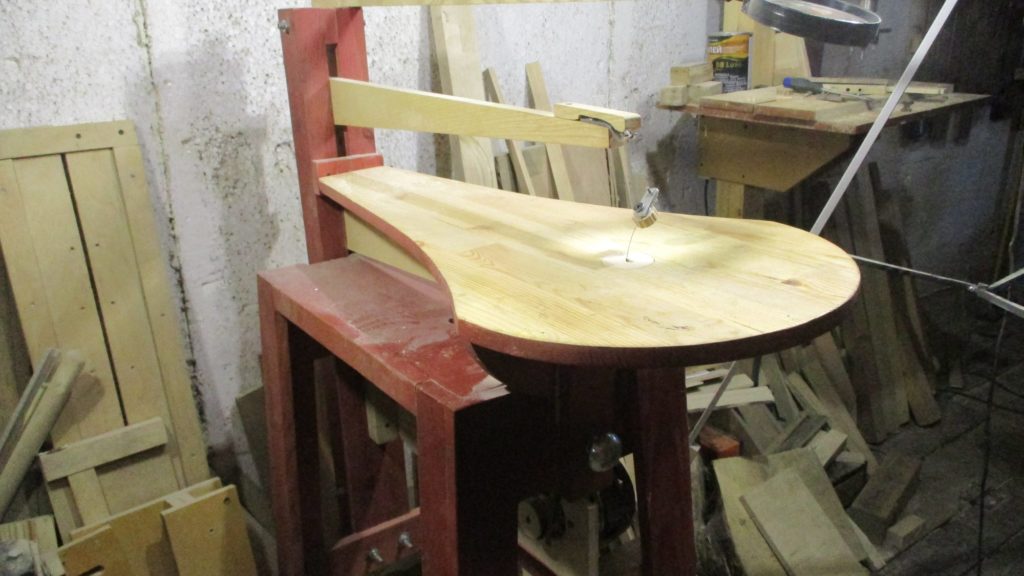

Этому станку весной будет 5 лет. За это время станок показал себя очень хорошо.

Первоначально я сделал такой станок по чертежам из журнала «WOOD», но после трех месяцев использования выявил у него ряд недостатков и решил сделать свой станок. Начинал конечно с проекта.

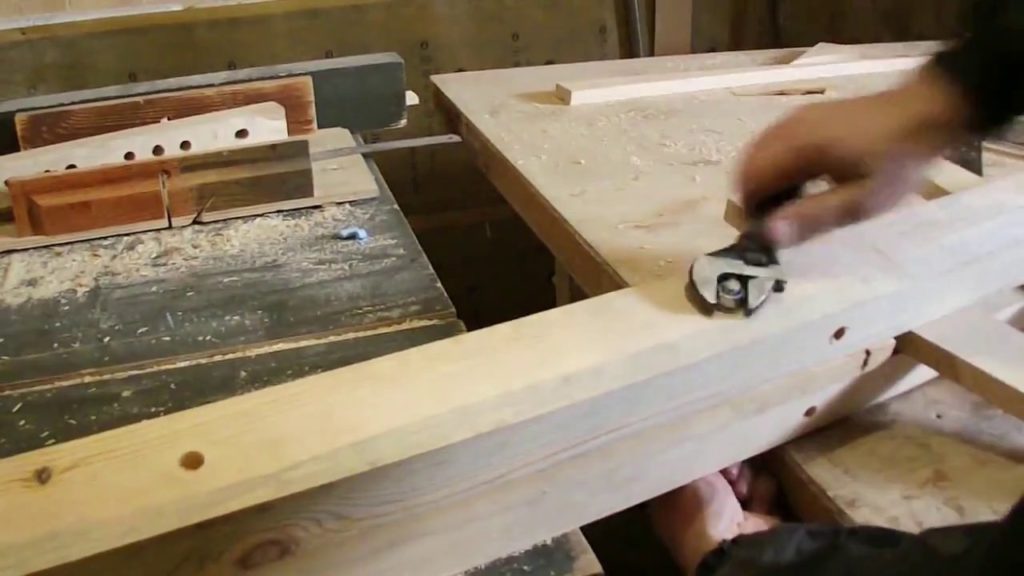

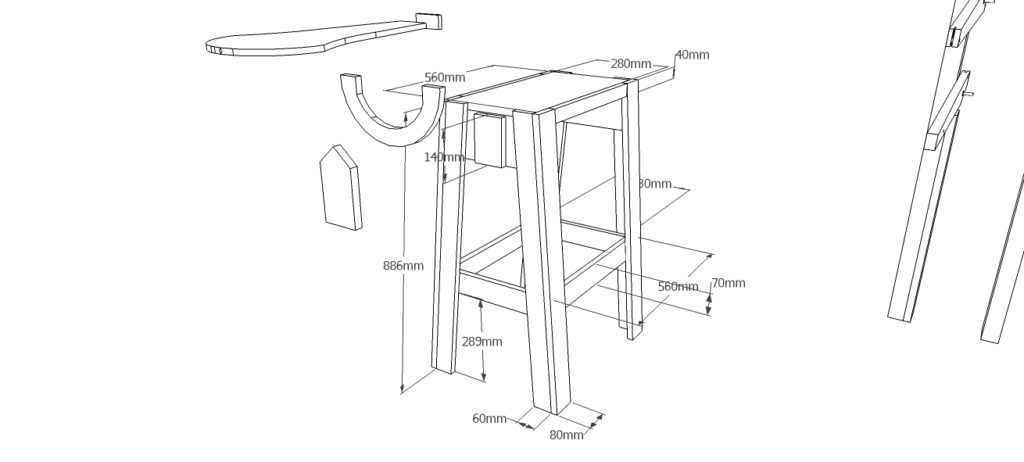

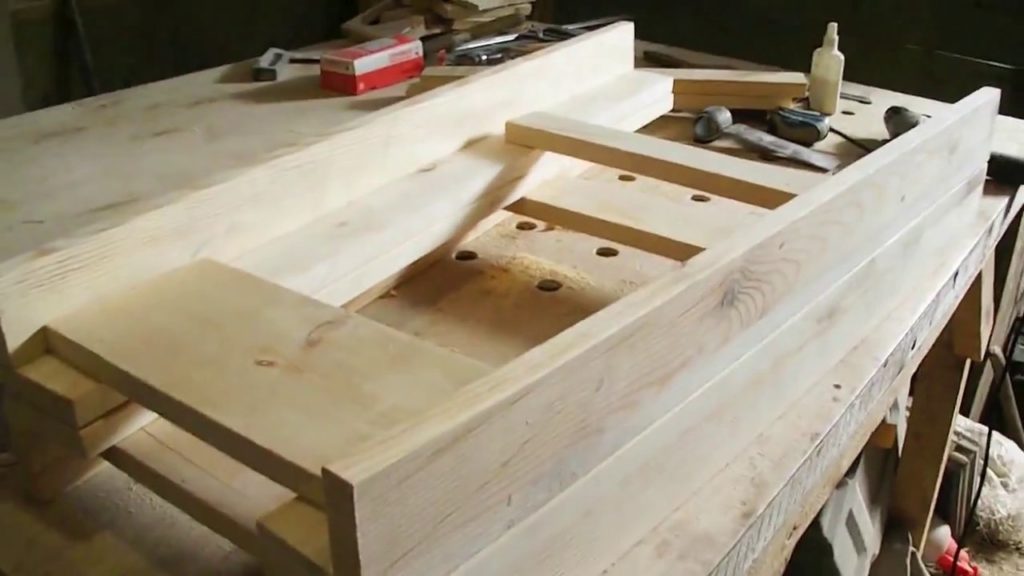

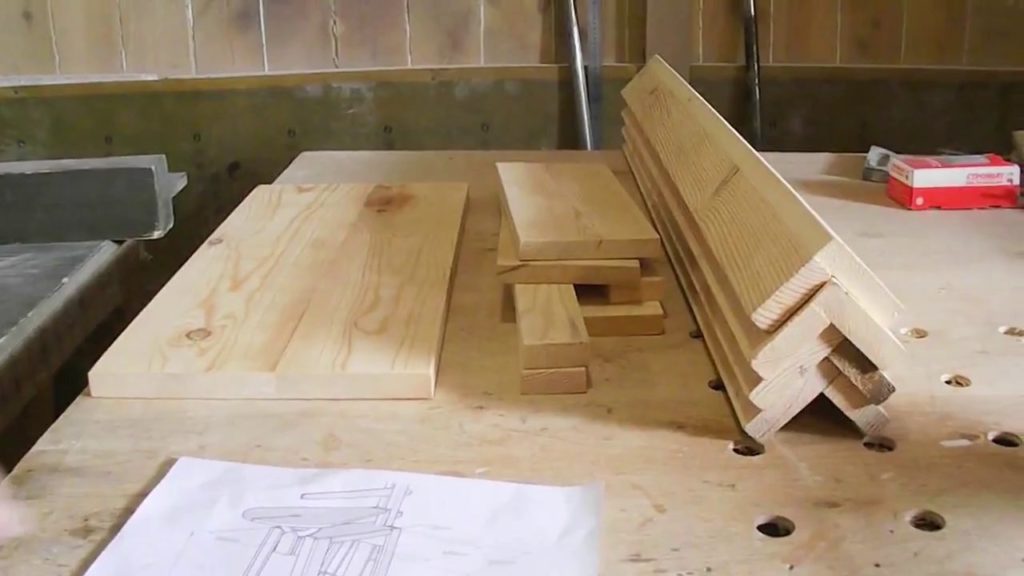

Основание станка я решил делать на четырех опорах и высоким, чтобы можно было работать стоя. Материал сосна.

Штанги станка я делал из ясеня (можно и из фанеры), а для крепления штанг сделал отдельный блок из сосновых брусков.

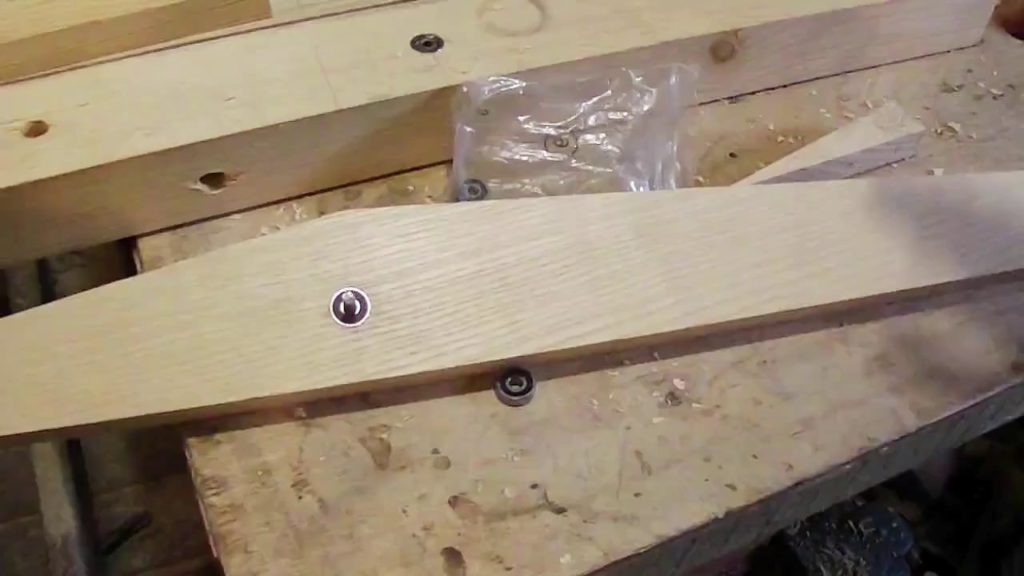

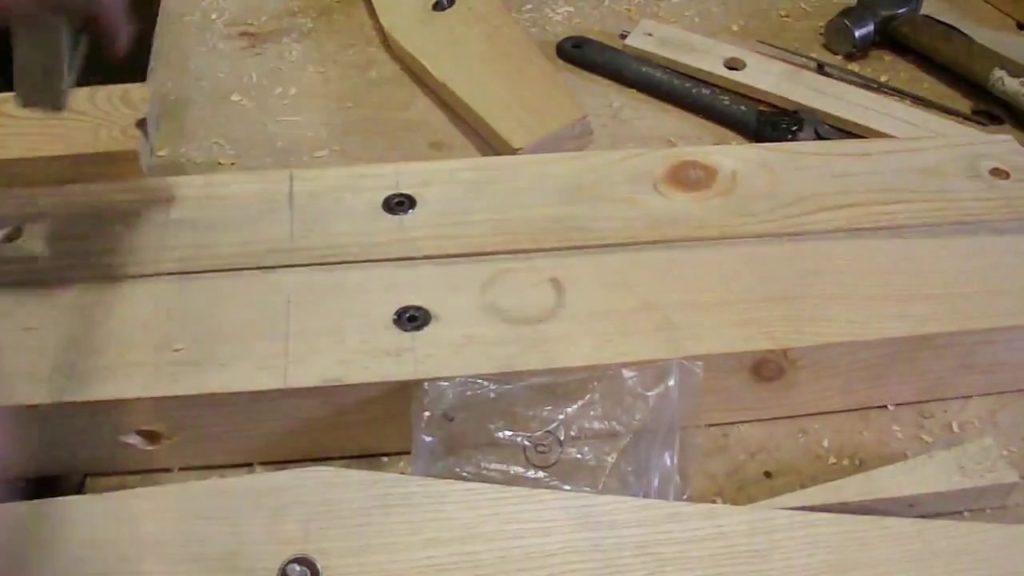

Штанги закреплял между этих брусков с использованием подшипников. В каждой штанге устанавливал по два подшипника с двух сторон. В качестве оси подобрал подходящий по диаметру отрезок гвоздя. В брусках, между которых зажимал штанги, также ставил подшипники. Стягивал все резьбовыми шпильками и гайками.

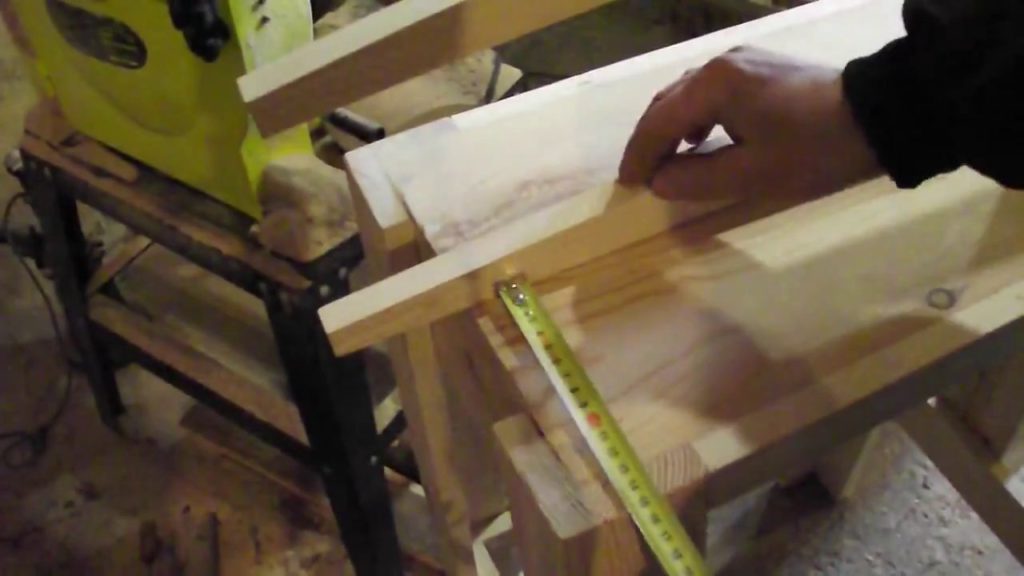

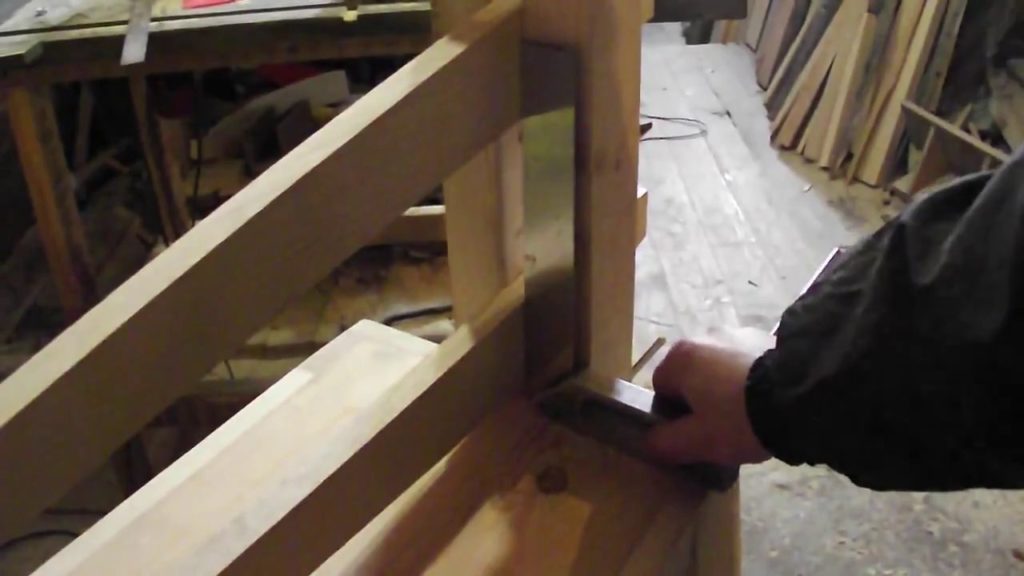

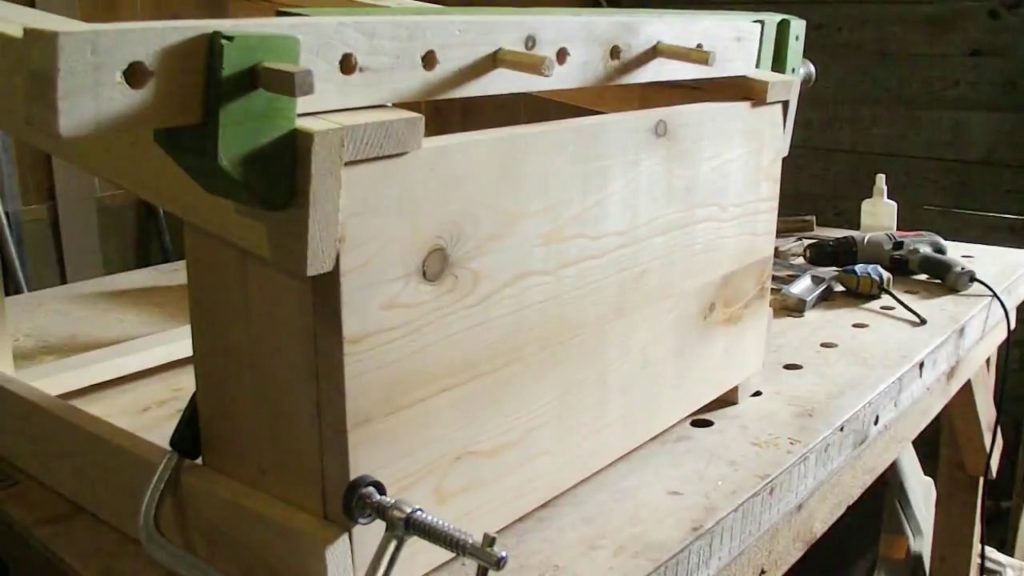

Далее нужно было соединить эти две части — основание станка и блок со штангами — вместе. Соединял также на резьбовые шпильки с гайками. Предварительно в блоке со штангами были просверлены отверстия, к основанию фиксировал его струбцинами и добивался, чтобы он стоял ровно с прямыми углами и по центру.

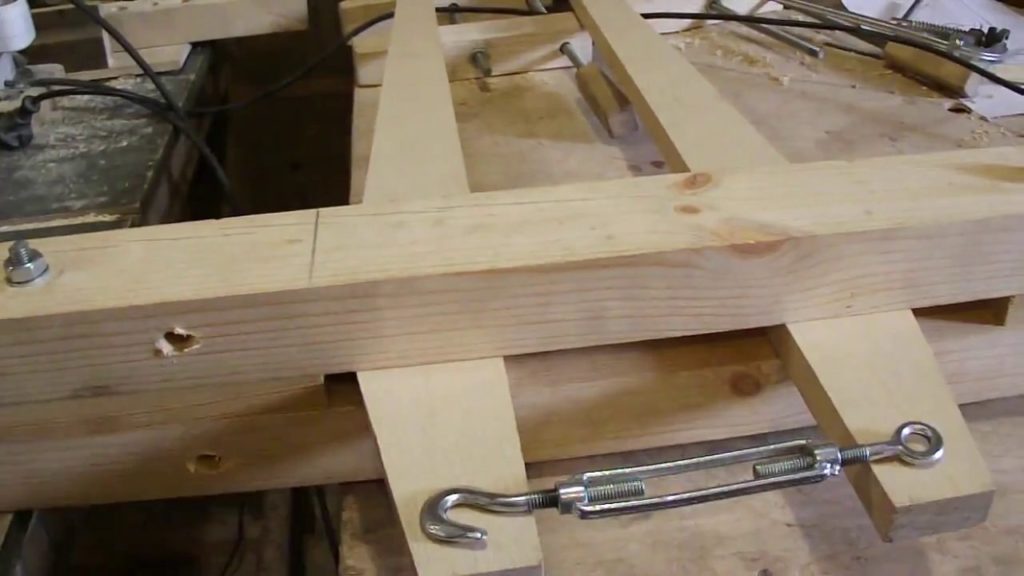

Для натяжения пилки использовал резьбовую тягу.

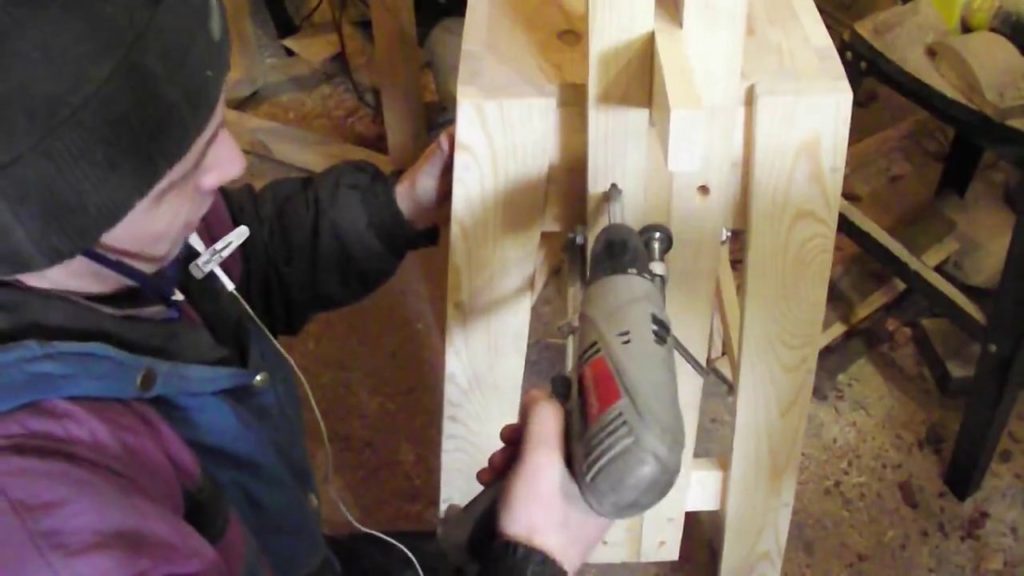

Для её закрепления в штангах просверлил отверстия и прорезал пазы, чтобы тягу размещать по центру штанг.

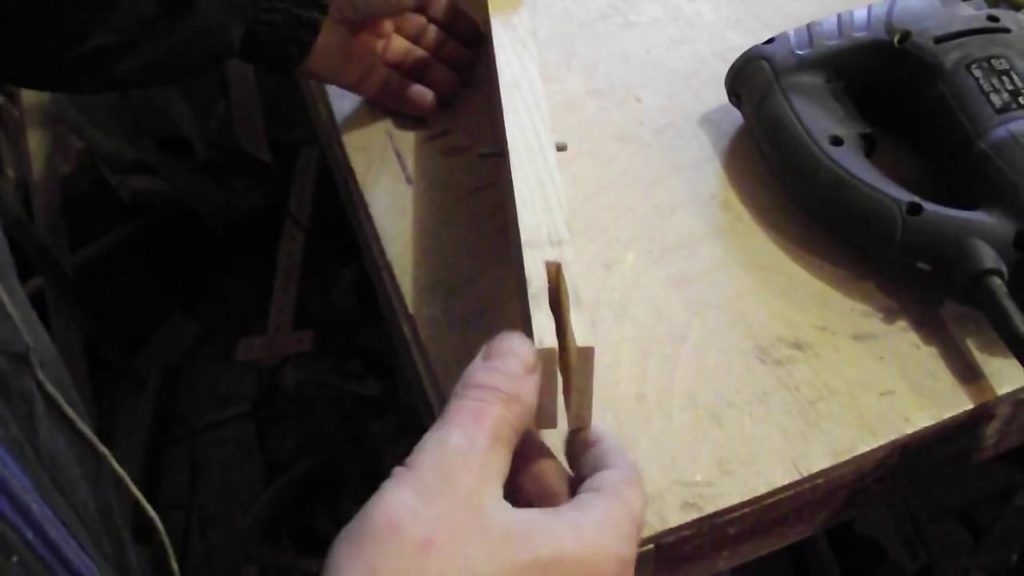

Далее нужно было сделать толкатель для нижней штанги. В качестве двигателя я решил использовать электролобзик. Пилка у него движется поступательно вверх вниз — то что нужно. Для передачи этого движения я сделал толкатель. В него же позже вклеил пилку электролобзика.

Центральная часть толкателя по толщине соответствует толщине штанги.

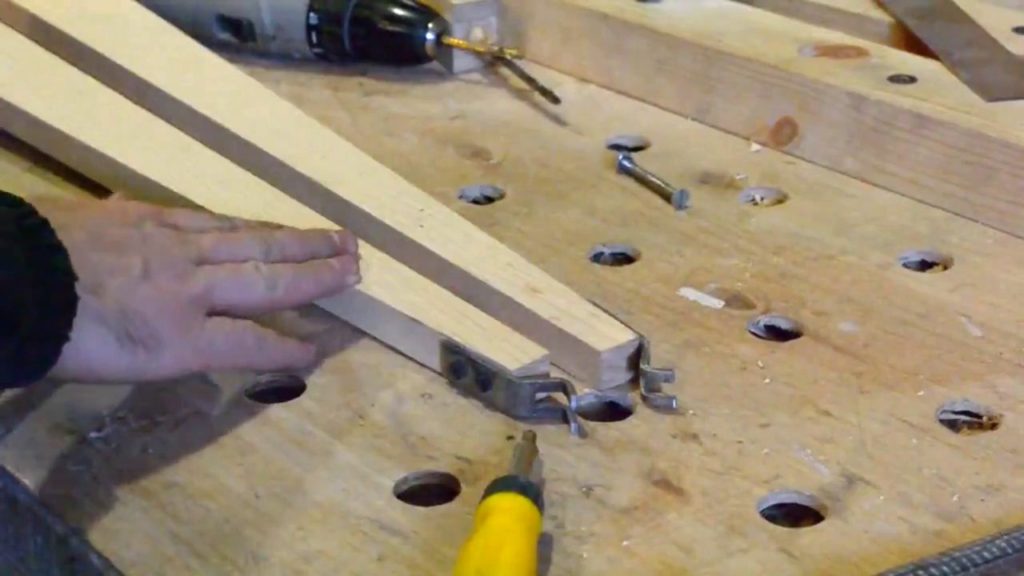

Далее нужно было изготовить крепленя для пилок. Крепление разработал одинаковое и для верха, и для низа.

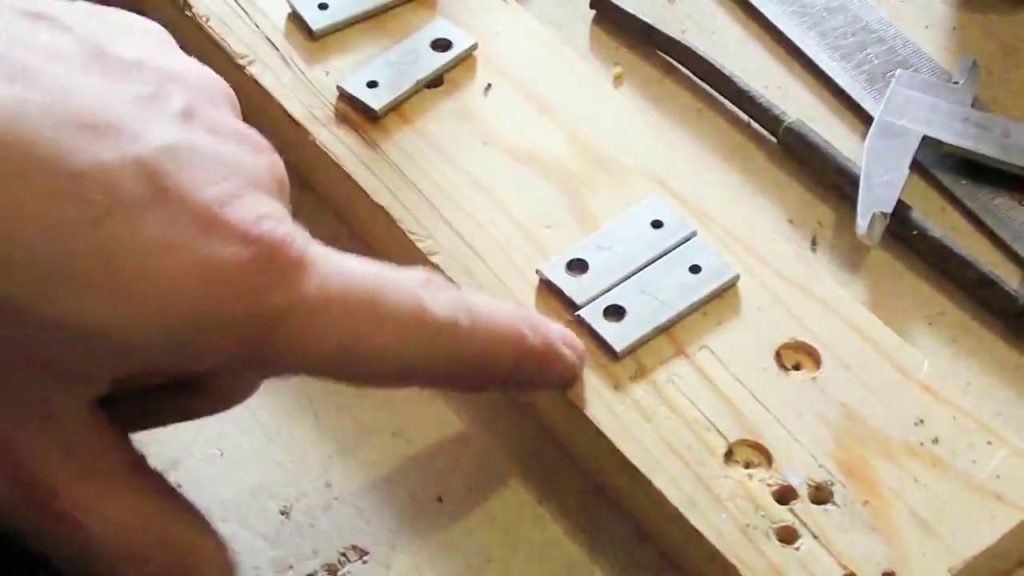

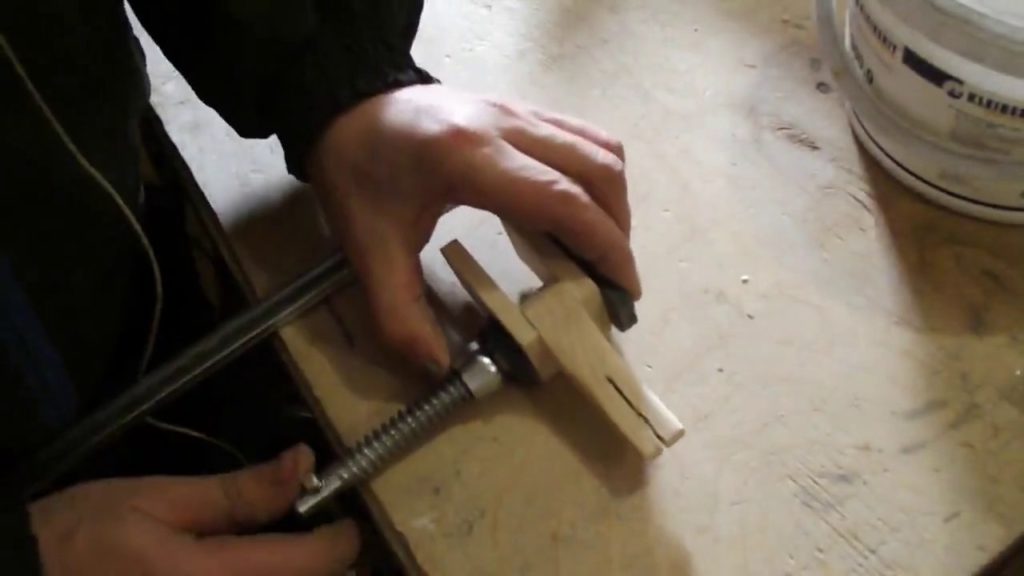

Зажимные пластины нарезал из старого ручного лобзика. Крючок для креплений сделал из подходящей железки, а конкретнее на его изготовление пошел П-образный прижим от советского трельяжа. Такие прижимы использовались, чтобы соединять зеркала с тумбой трельяжа.

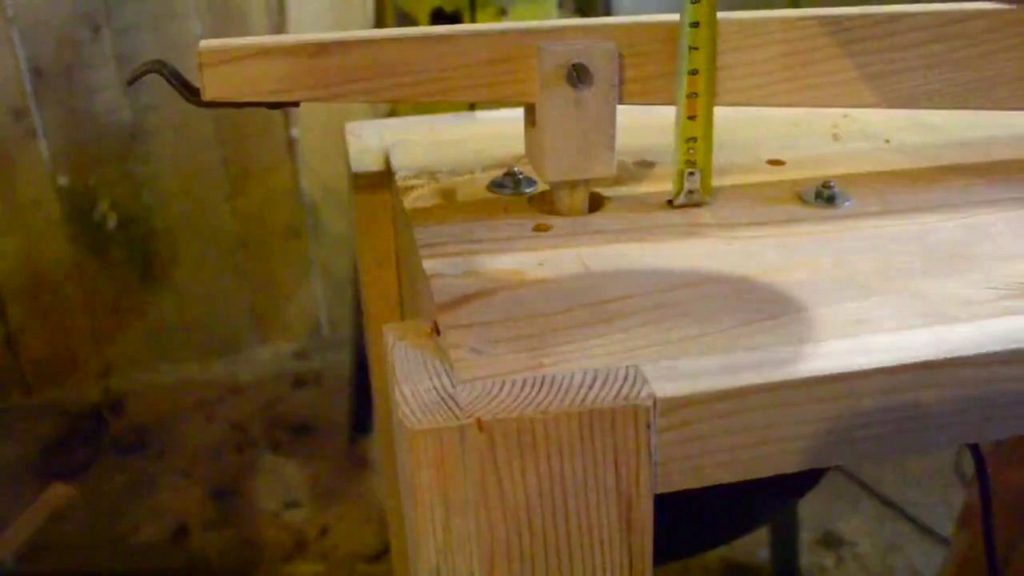

Далее к основанию станка прикрутил на болтах электролобзик и настроил толкатель так, чтобы, когда пилка лобзика находится в среднем положении, то нижняя штанга должна быть параллельна столику основания.

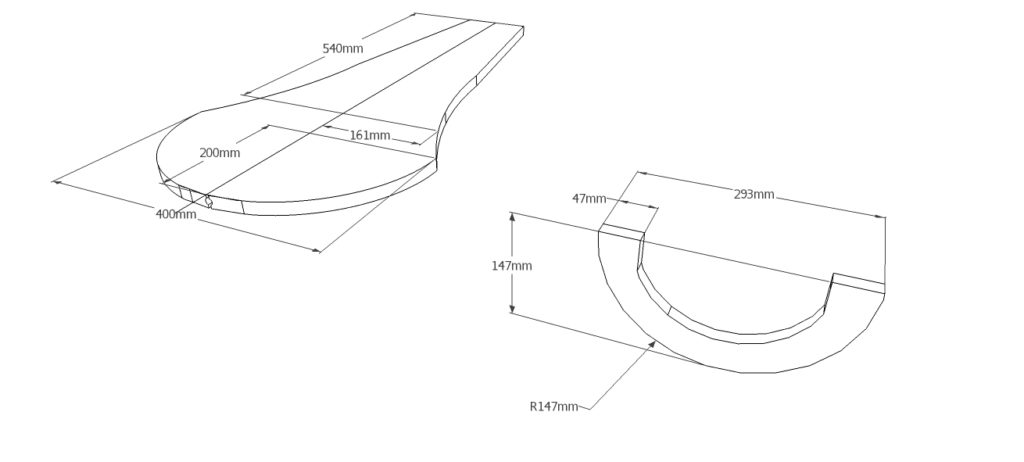

Толкатель пришлось укоротить и для пилки углубить прорезь. Далее пилку электробзика вклеил в толкатель. Выпилил столик и опорную дугу для него.

На этом этапе все части станка были готовы и можно было приступать к настройке.

Настройка взаимодействия всех частей станка — это пожалуй самая важная часть для дальнейшей комфортной работы. Про настройку станка я расскажу в следующей части. А сейчас предлагаю посмотреть видео с основными моментами изготовления станка.

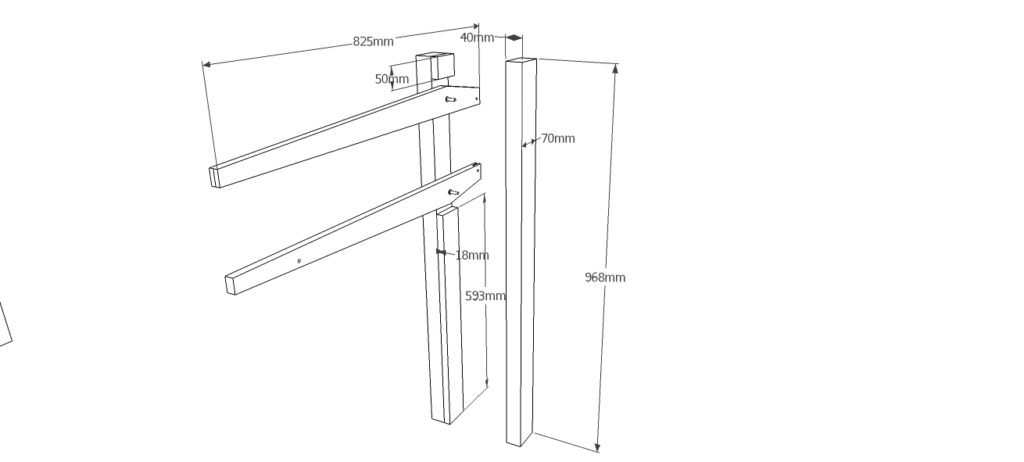

Чертежи станка, креплений и список деталей для изготовления можно скачать по ссылке.

О настройке станка будет в следующей части.

Спасибо что дочитали.

Александр.
