Три способа закрепить заготовку в токарном станке для точения чаш

Эти способы в некоторых случаях могут заменять друг друга, но все же их применение зависит от формы и размера заготовки.

Первый способ

Хороший и надежный способ использовать планшайбу.

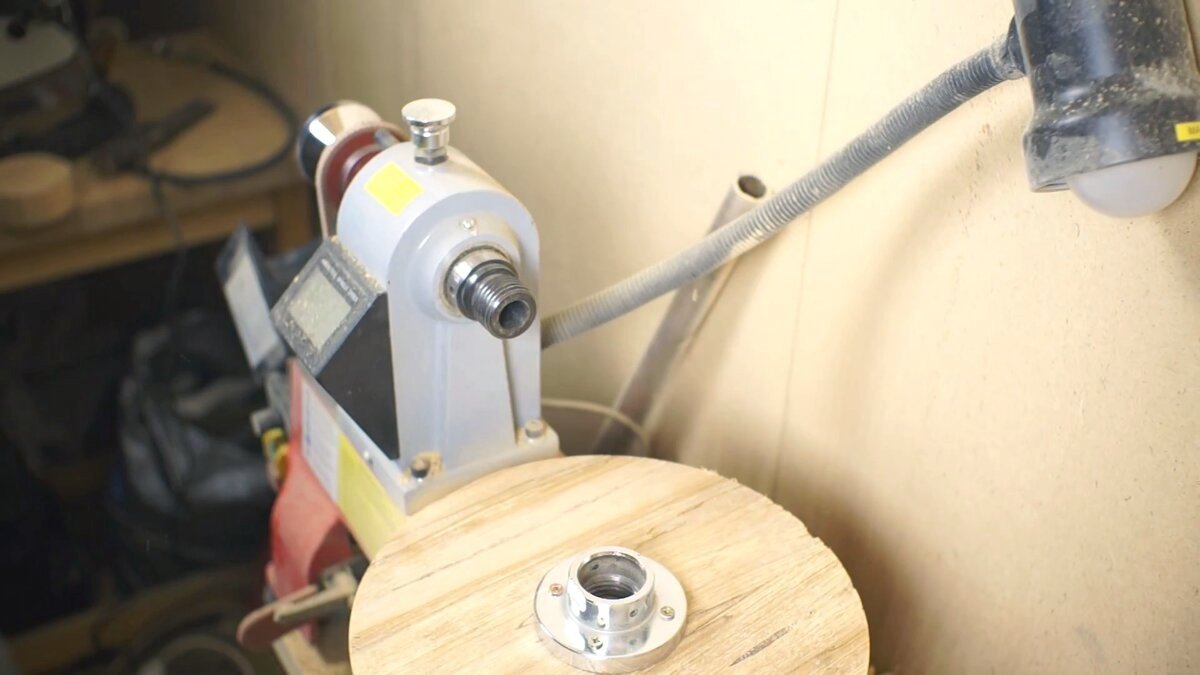

Заготовка закреплена на планшайбу

Заготовка закреплена на планшайбу

Планшайбу прикручивают к заготовке с внутренней стороны будущей чаши. Сначала точат наружную сторону, а при точении внутренней стороны следы от саморезов уберутся.

Для закрепления планшайбы нужно использовать белые или желтые саморезы с крупной резьбой. Хорошо подойдут саморезы диаметром 5 мм. Длина саморезов зависит от глубины чаши или тарелки и если глубина небольшая, то количество саморезов желательно увеличить - 8-12 штук.

Использование планшайбы хорошо подходит для заготовок большого диаметра: 250-300 мм.

Второй способ

Другой способ закрепить заготовку для чаши - использовать винт, который в дальнейшем зажимается в токарном патроне.

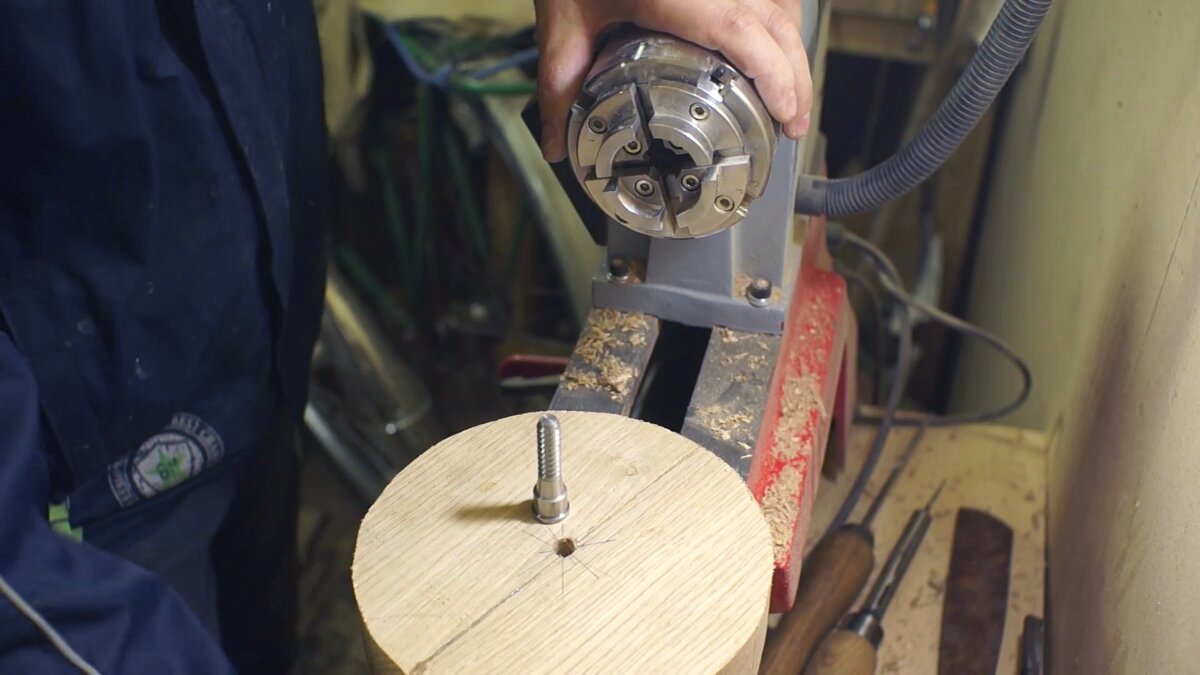

Винт для крепления заготовок

Винт для крепления заготовок

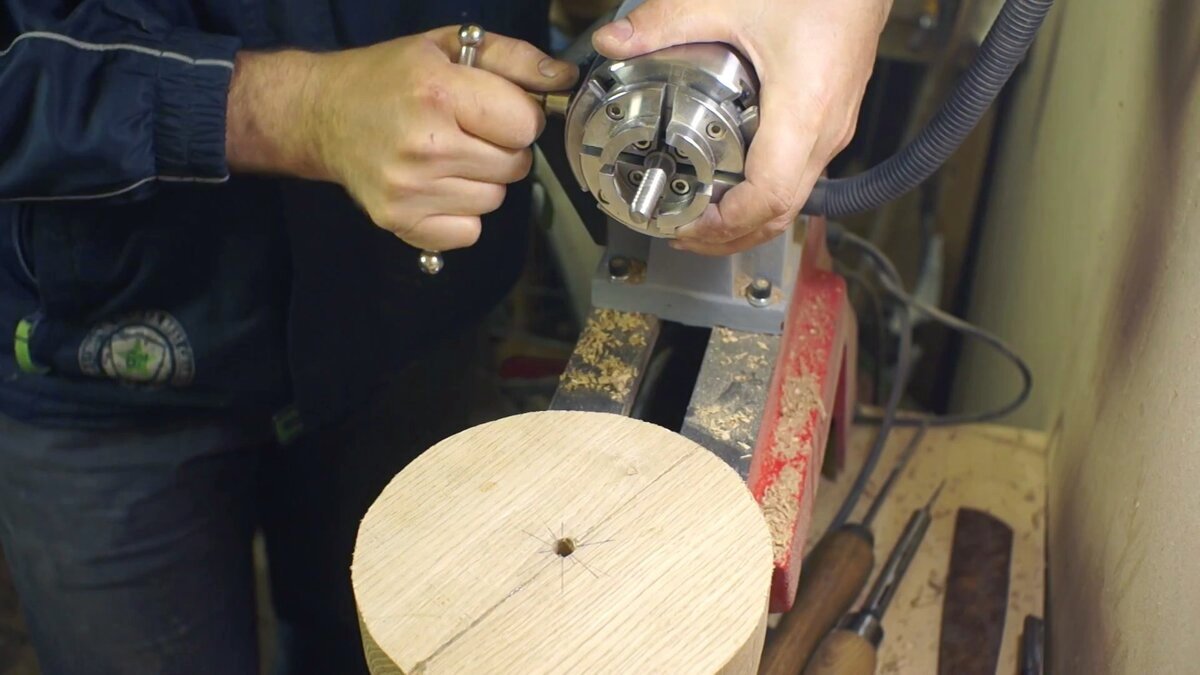

Винт зажимается в патроне и на него накручивается заготовка

Винт зажимается в патроне и на него накручивается заготовка

Для закручивания винта в заготовке по центру нужно просверлить отверстие диаметром немного меньше чем диаметр винта, чтобы резьба винта могла зацепится в заготовке. Глубиной такое отверстие делается по длине резьбы крепежного винта.

Заготовка накручивается на винт так чтобы прижаться к патрону. Закручивать нужно не слишком сильно, чтобы не сорвать резьбу.

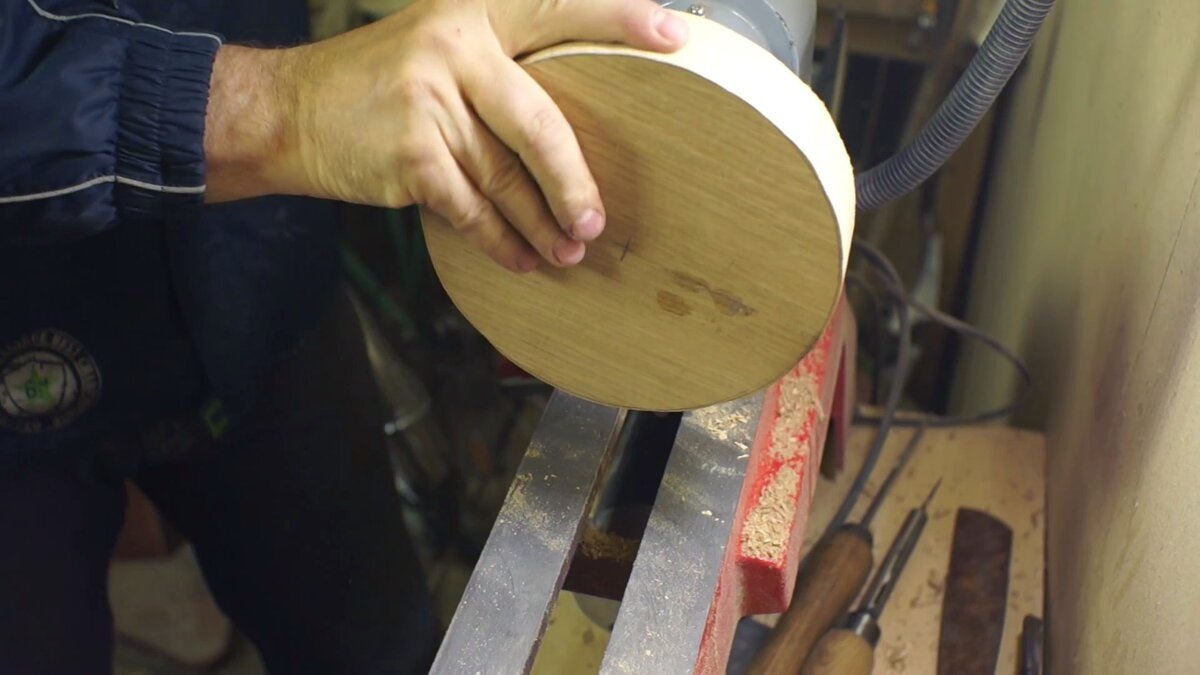

Закручивание заготовки на крепежный винт

Закручивание заготовки на крепежный винт

Такой способ крепления хорошо подходит для заготовок диаметром меньше чем 250 мм.

Третий способ

Когда нужно закрепить заготовку у которой нет плоскости, заготовка с корой и планируется оставить естественный край чаши, то хорошо подойдет крепление с помощью четырехзубого центра.

Чтобы надежно его закрепить нужно просверлить отверстие диаметром соответствующим диаметру четырехзубого центра. Сверлить нужно до твердой древесины.

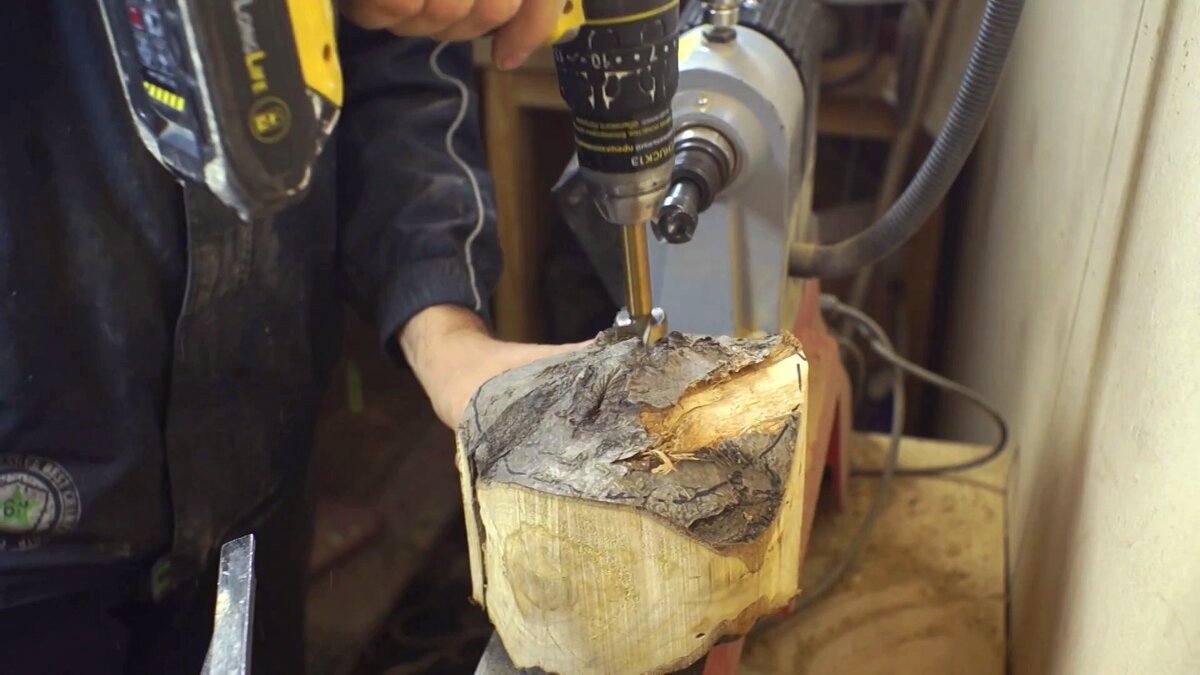

Сверление отверстия для четырехзубого центра

Сверление отверстия для четырехзубого центра

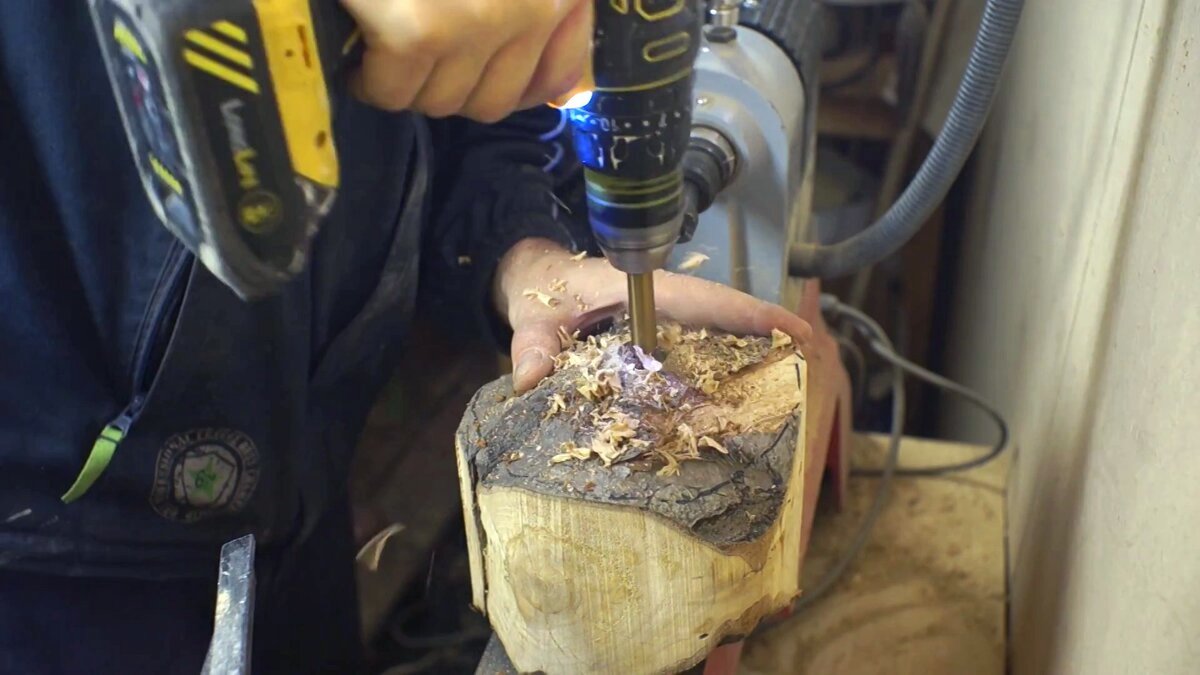

Сверлить нужно до твердой древесины

Сверлить нужно до твердой древесины

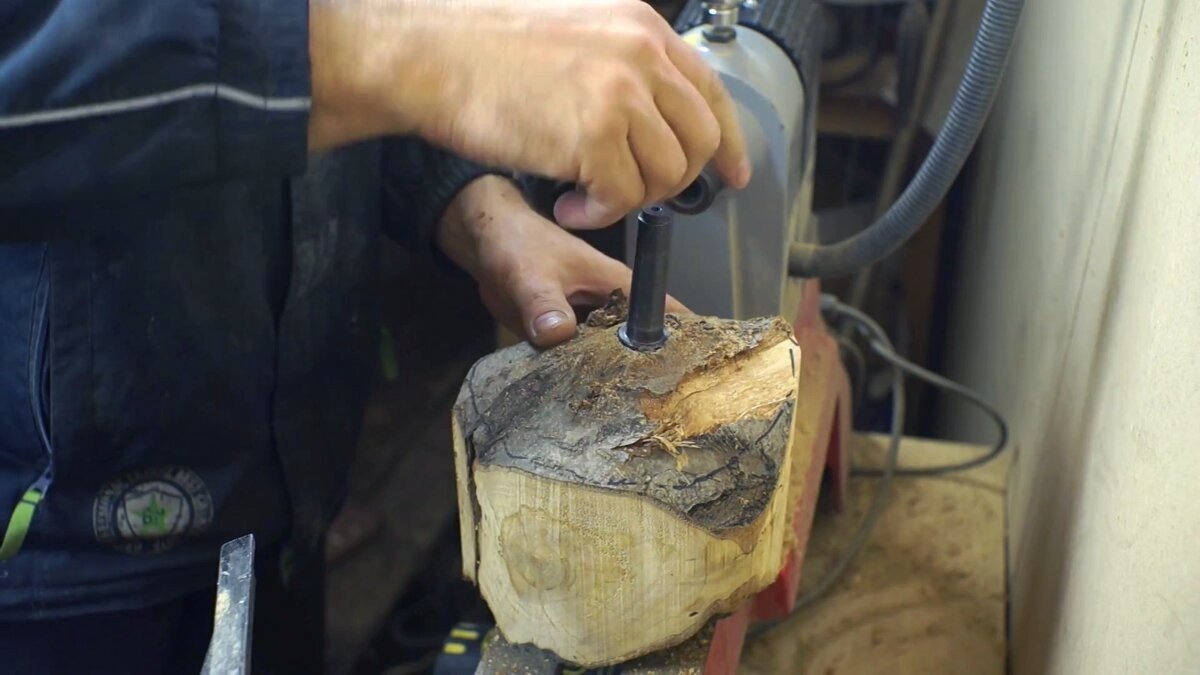

Готовое отверстия для четырехзубого центра.

Готовое отверстия для четырехзубого центра.

Далее заготовка устанавливается в станок и прижимается поводковым центром задней бабки станка.

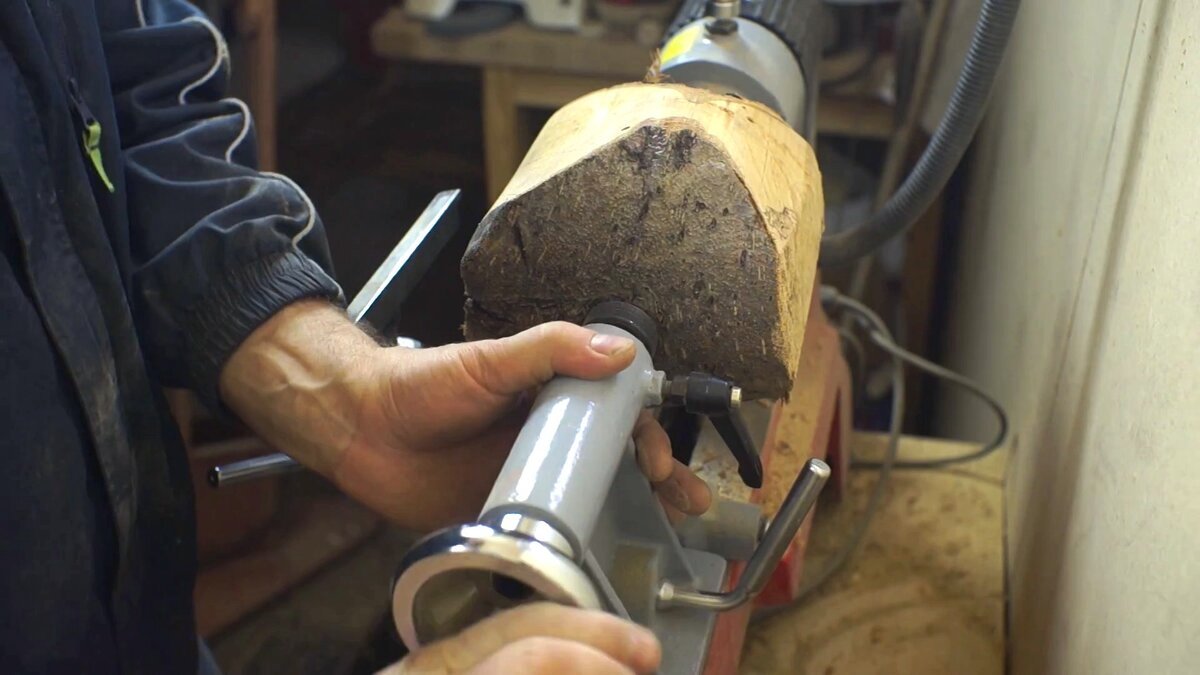

Закрепление заготовки в станке

Закрепление заготовки в станке

Чаши точат обычно на скорости около 900 об\мин, а на начальном этапе точения эта скорость может быть меньше.
