У меня бывают задачи, когда нужно отпилить деталь под углом 45, и для этого я наклоняю диск пилы. Но бывает и так, что после этого нужно отпилить под 90, а потом снова под 45. И вот приходится каждый раз, вздыхая, менять настройки пилы.

В итоге я решил сделать приспособление, чтобы каждый раз не настраивать наклон диска.

Приспособление сделано просто: фанера 800х300х15 мм., пара уголков из ДСП и полоса ДСП для крепления этих уголков. Уголки естественно имеют один угол прямой, а два других по 45 градусов.

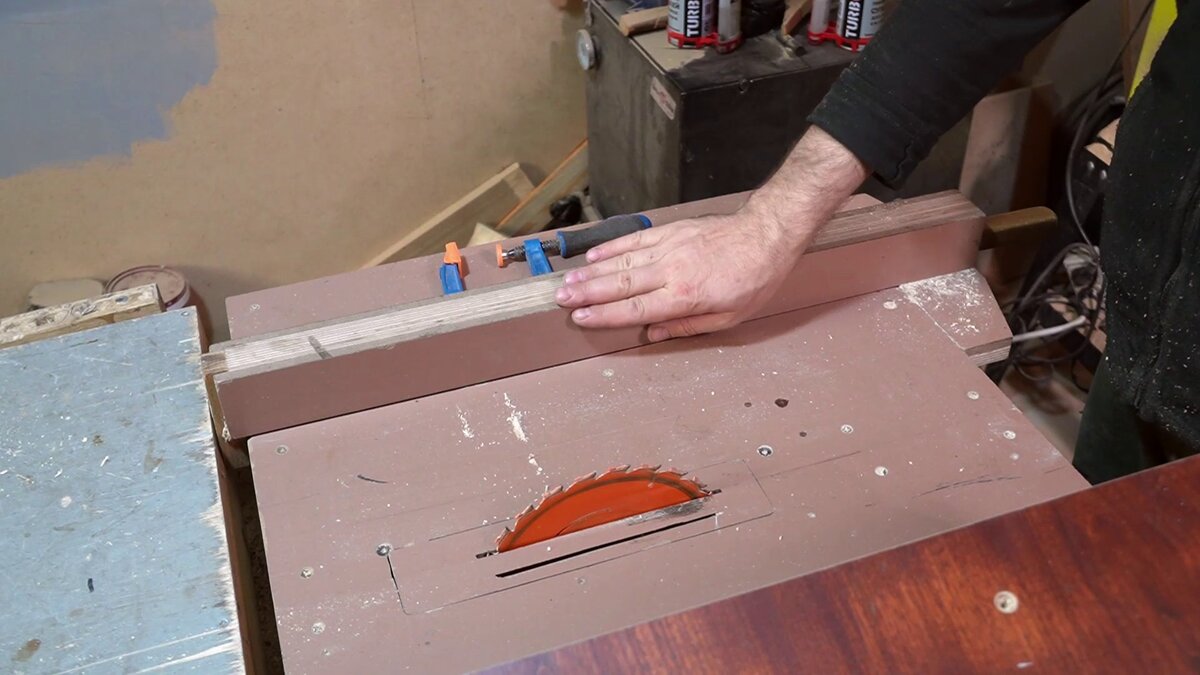

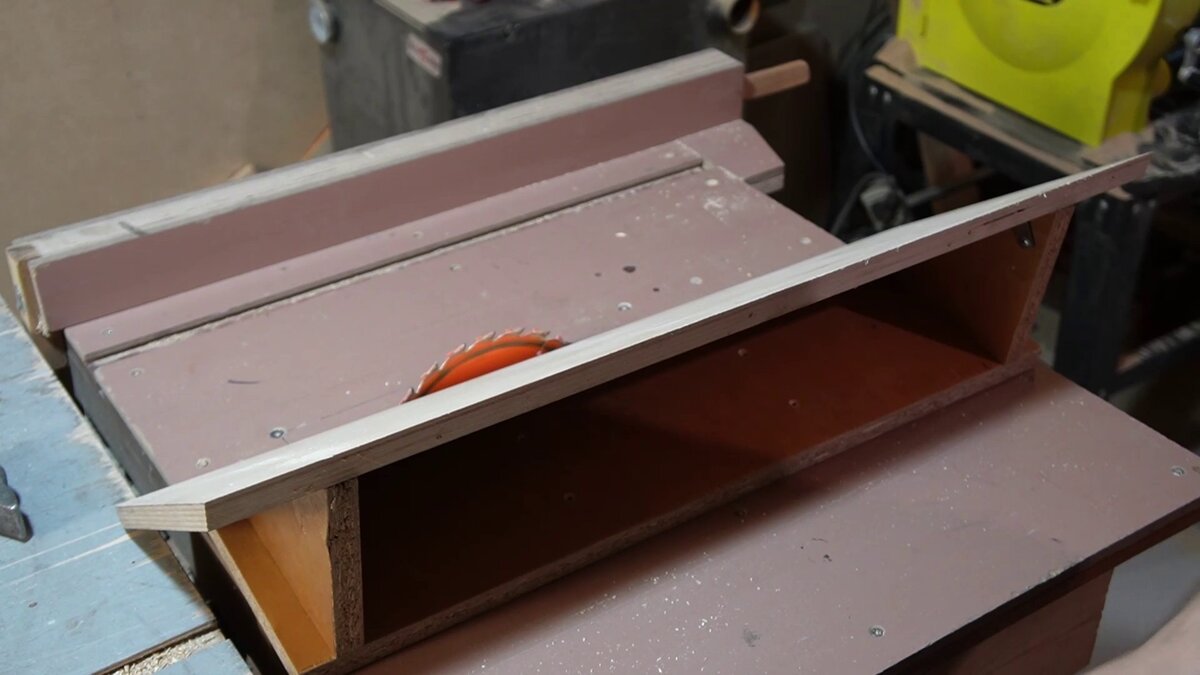

В итоге получается конструкция с наклонной доской, которую можно прижать к параллельному упору циркулярки.

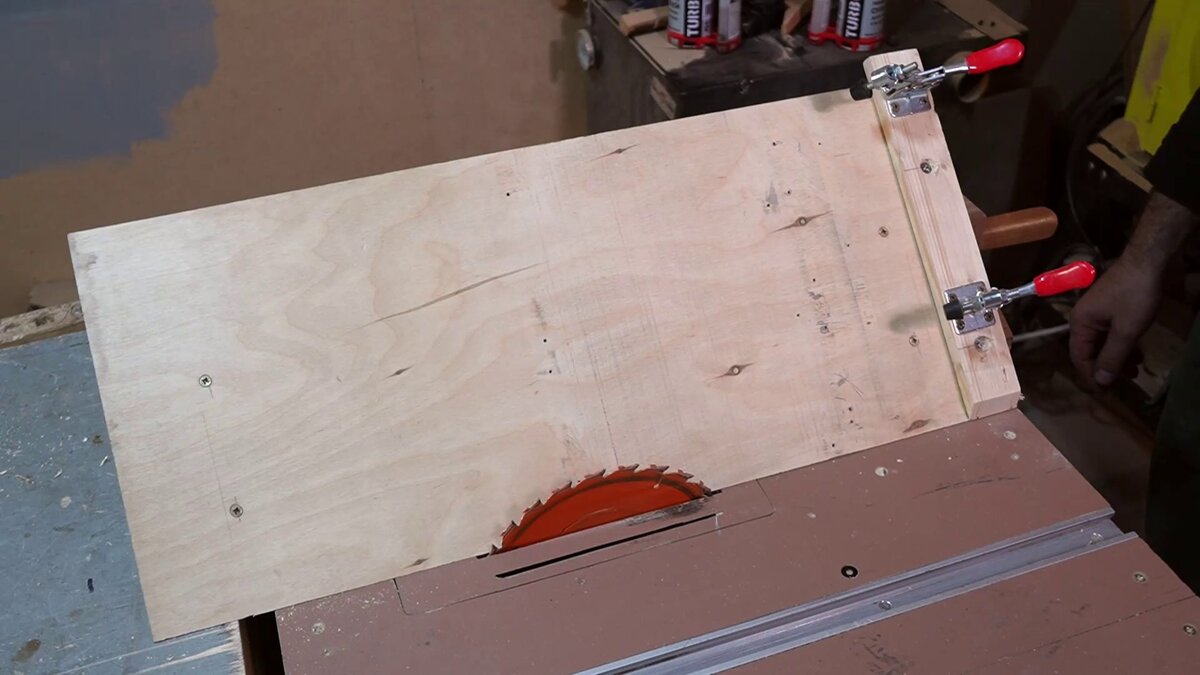

Дополнительно к плоскости фанеры по краю можно закрепить упор с прижимами для фиксации заготовок.

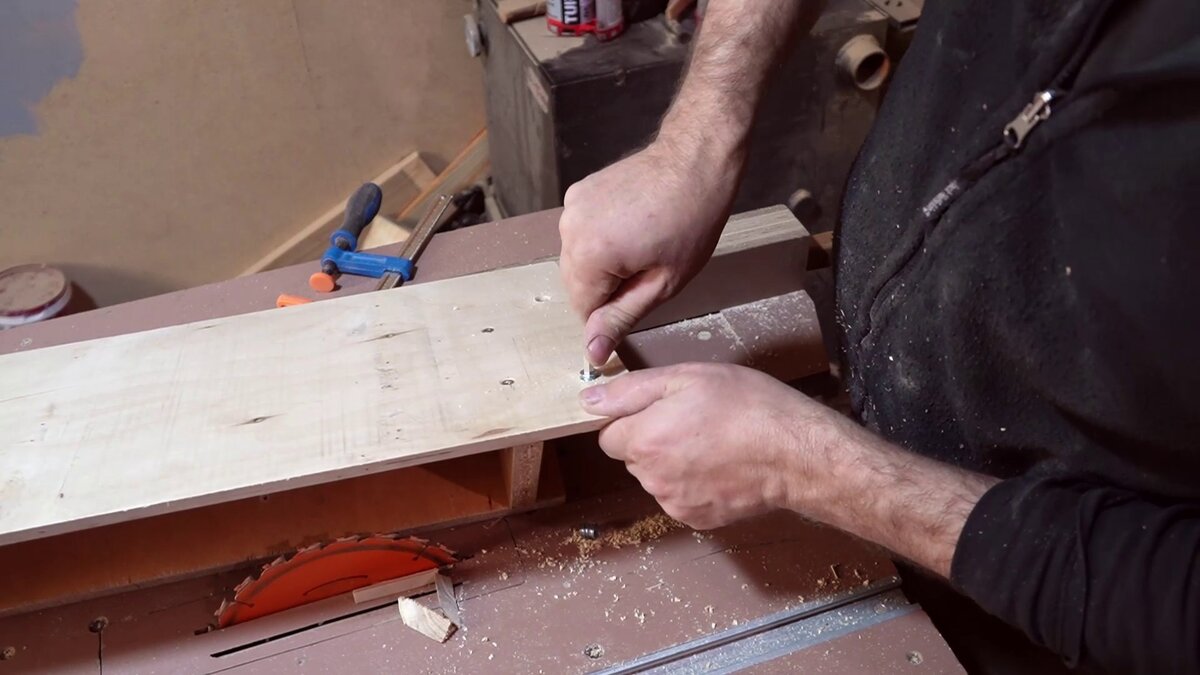

Установка мебельных футорок

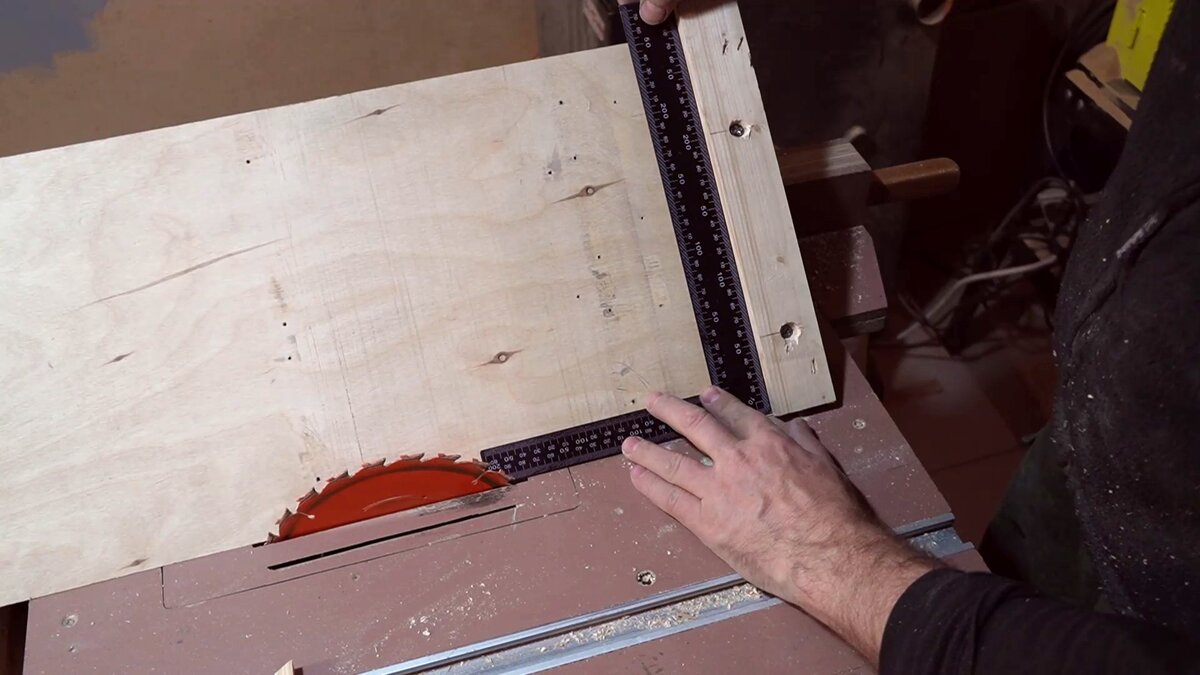

Проверка установки

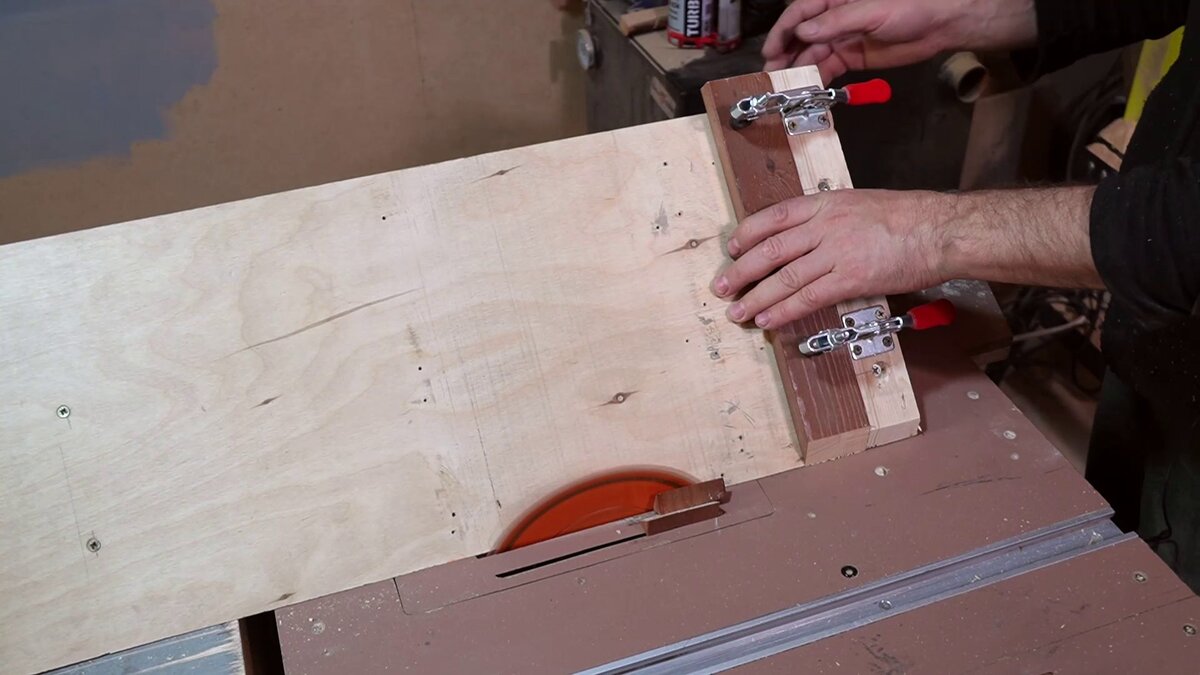

Установленный упор

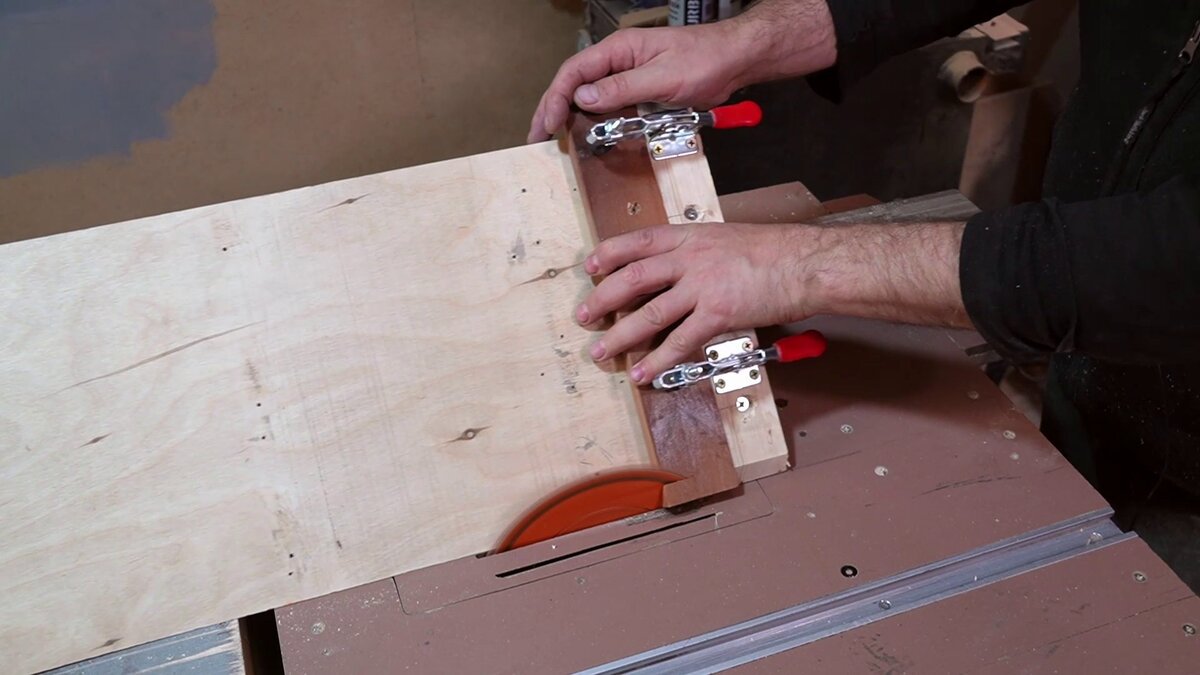

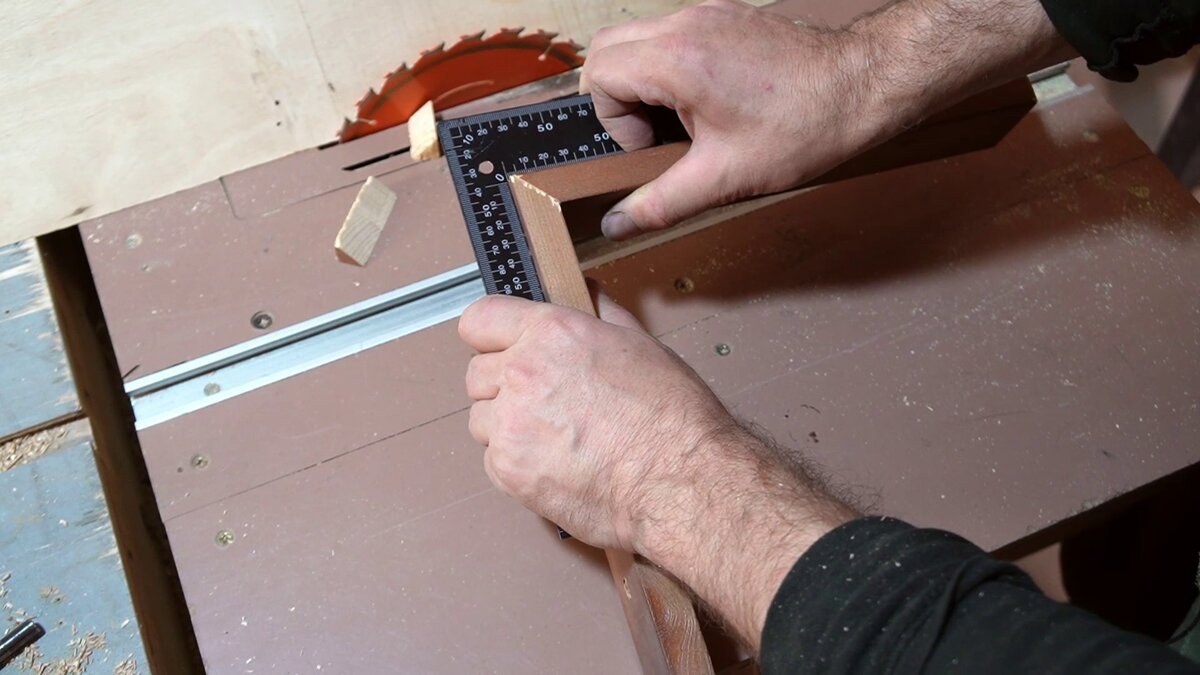

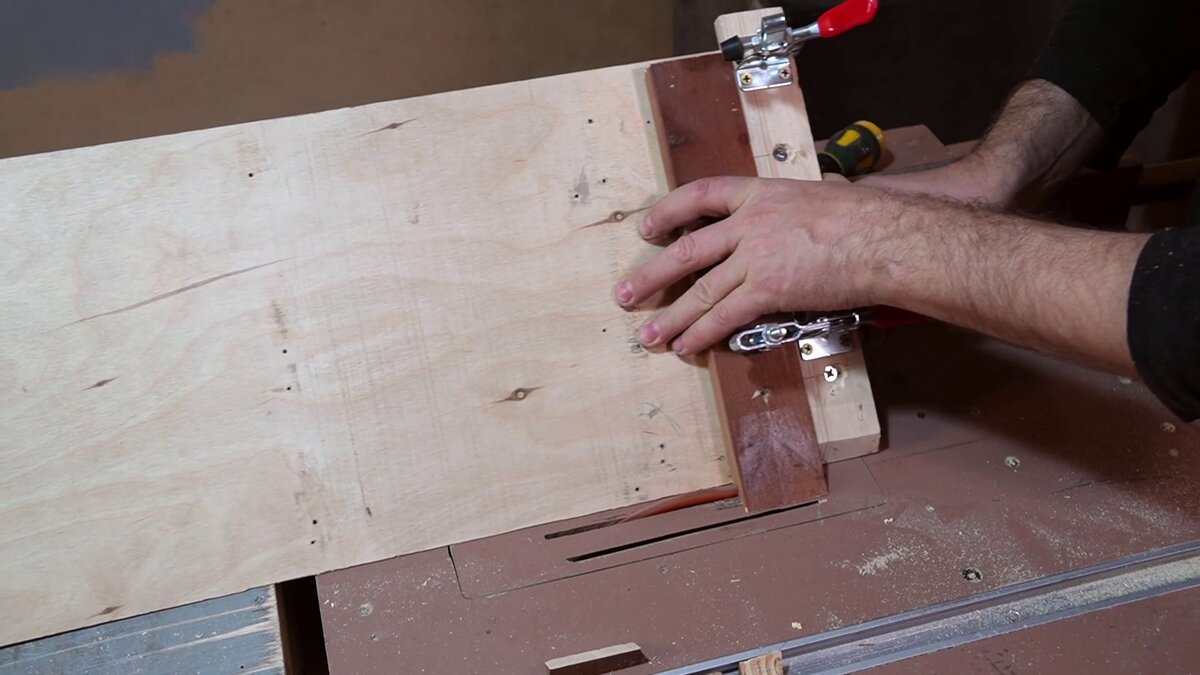

С помощью такого приспособления можно сделать соединение на ус при изготовлении рамок или ящиков.

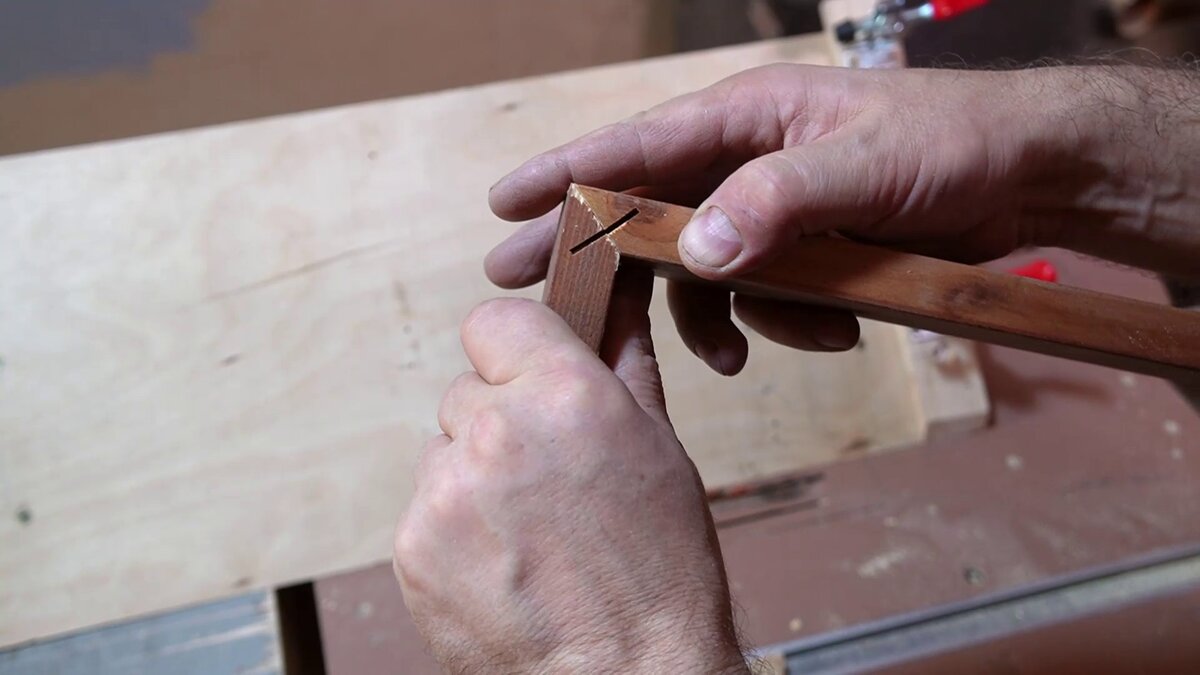

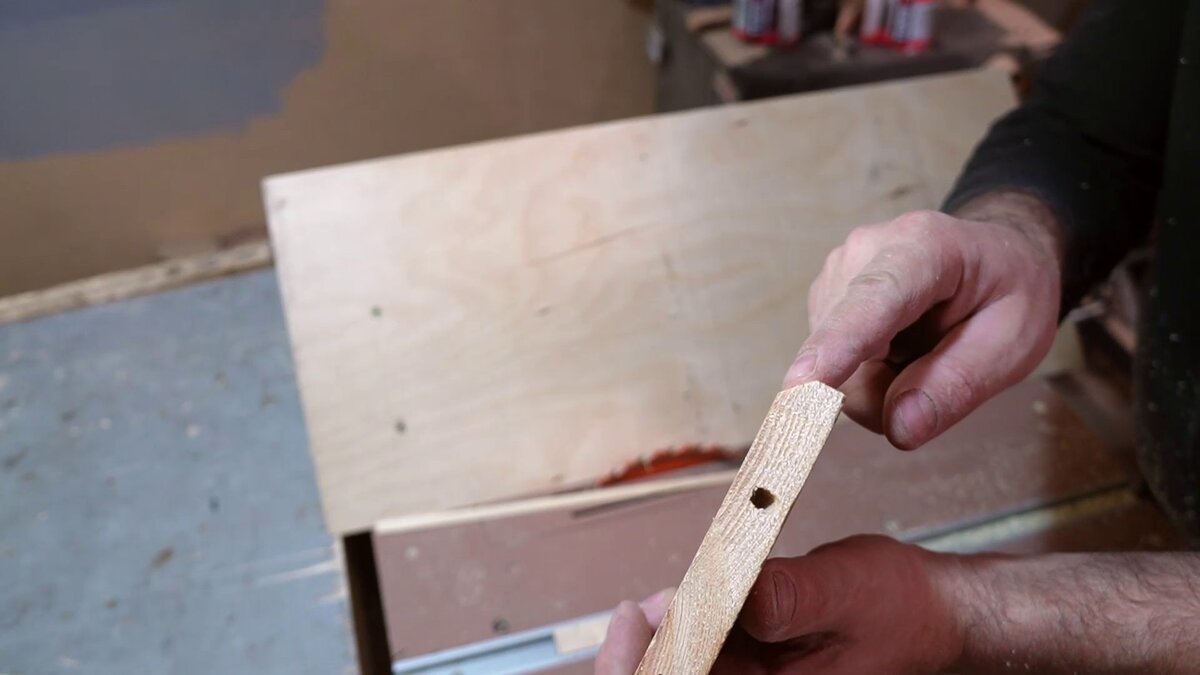

Такое соединение можно усилить если сделать пропилы для шпонки на этом же приспособлении.

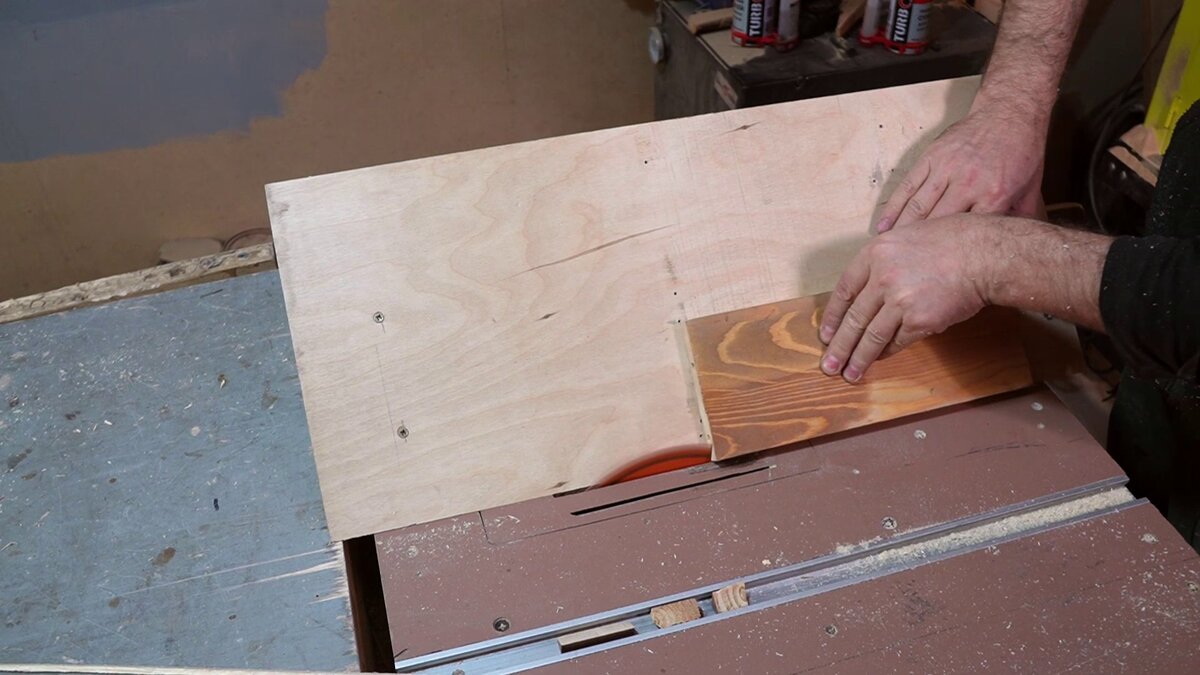

Если убрать упор, то можно срезать у длинных деталей кромку под 45 градусов.

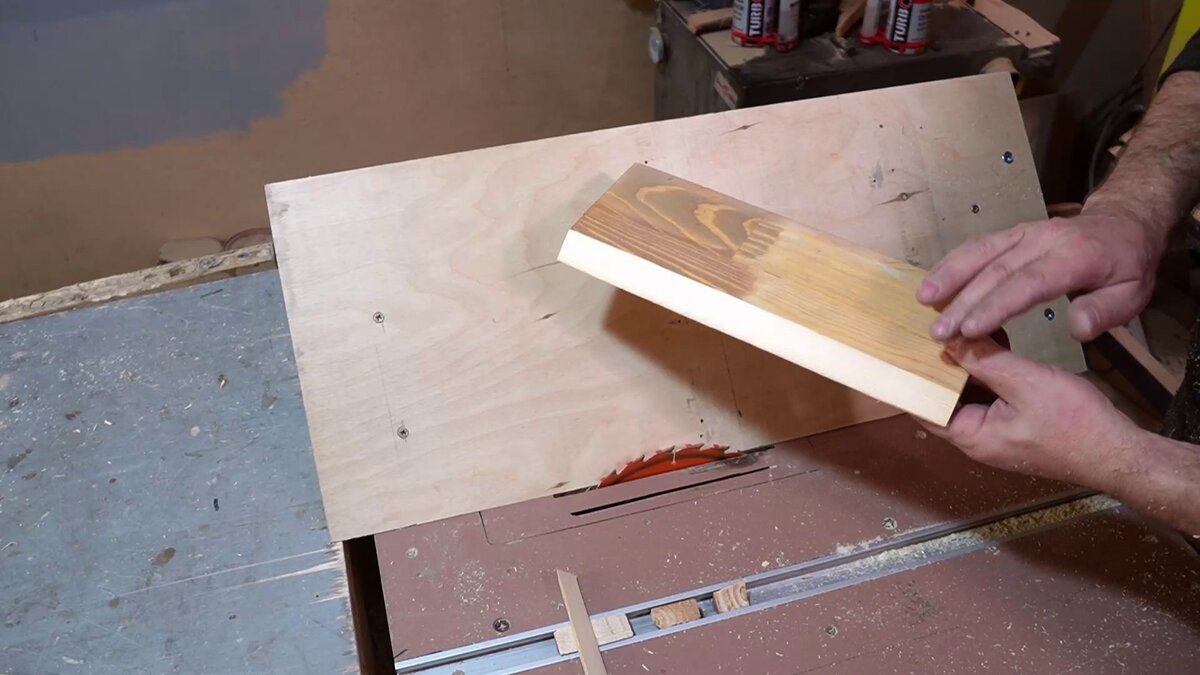

Или же, отодвинув параллельный упор вместе с приспособлением, срезать на деталях фаску.

Кто-то может сказать, а как срезать угол у фанеры для этого приспособления если диск пилы изначально не наклоняется.

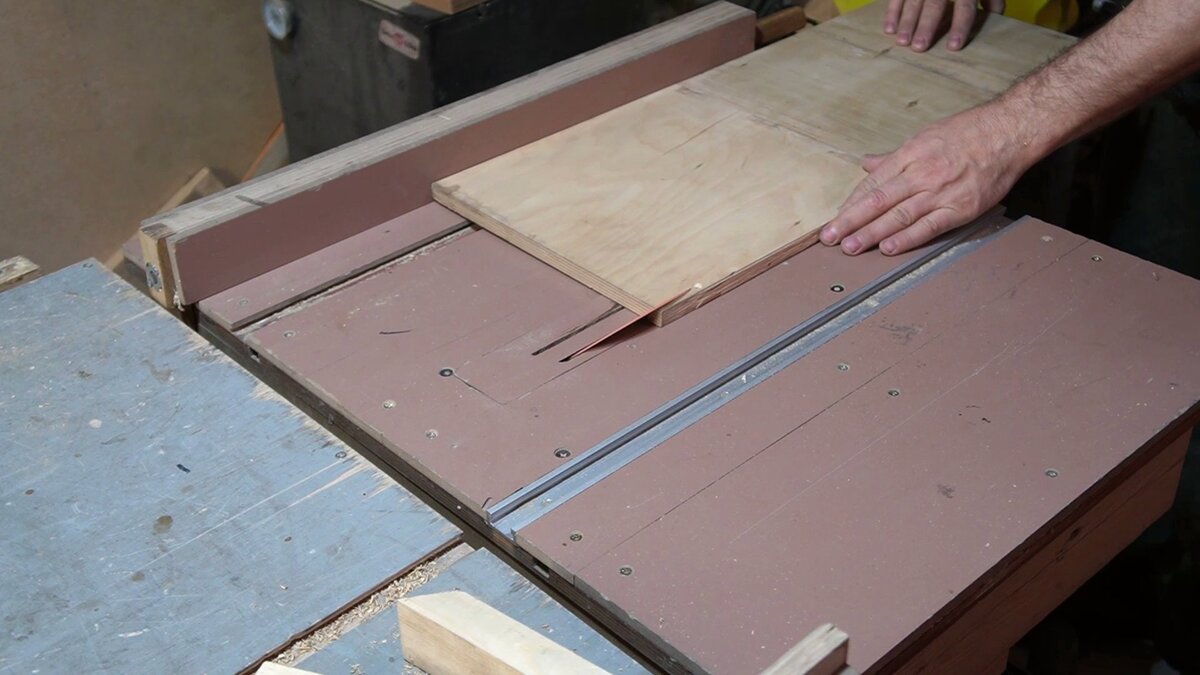

Здесь все просто: фанера прикручивается на уголки как есть (с прямоугольной кромкой). Затем параллельный упор устанавливают так чтобы кромку у фанеры можно было спилить. По примеру как показано отпиливание кромки на фото выше, только двигать вдоль упора нужно все приспособление.

После этого фанера откручивается и переворачивается другой плоскостью вверх. Теперь кромка с углом 45 будет прилегать к плоскости стола циркулярной пилы.

Для большей наглядности предлагаю посмотреть видео по изготовлению этой направляющей.

Спасибо что дочитали.
