Простой циркуль для больших радиусов своими руками. Из обрезков, которые часто бывают в мастреской

Иногда возникают задачи нарисовать круг или дугу с большим радиусом, а подходящего циркуля под рукой не находится.

Решить подобные задачи можно буквально за пару минут и это не гвоздик с веревочкой, потому как веревочки нередко растягиваются, хотя для некоторых ситуаций это может и подойти.

Речь пойдет об изготовлении шаблона из обрезков тонких реек.

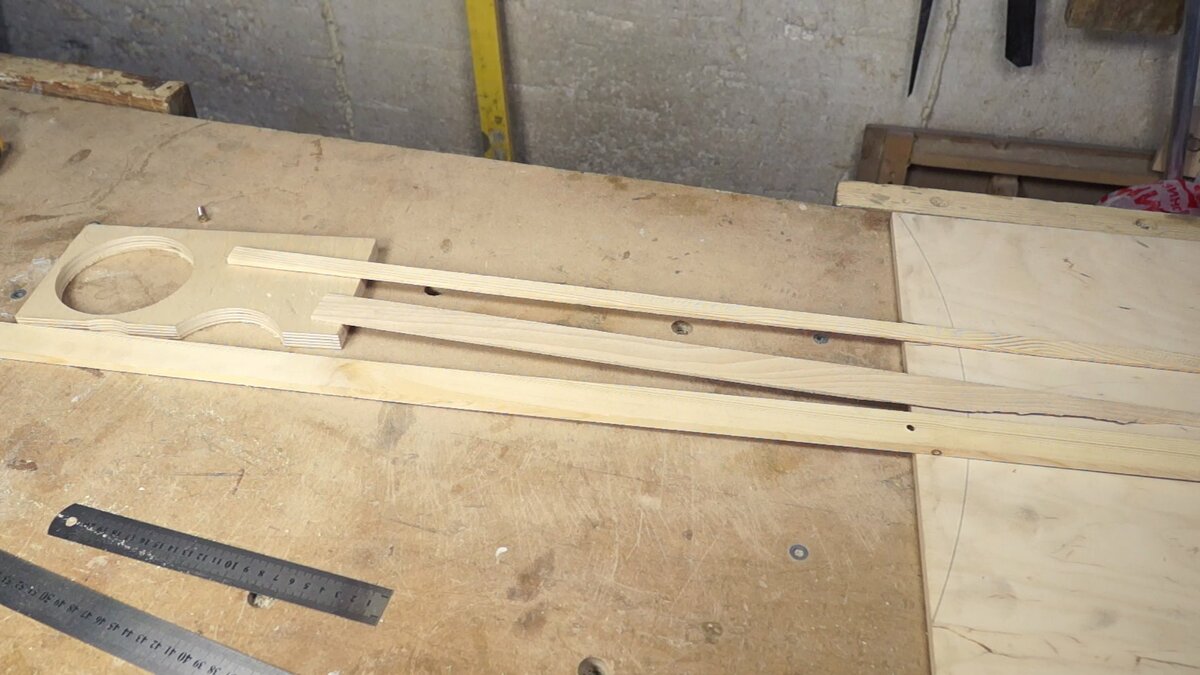

рейки, которые подойдут для циркуля

рейки, которые подойдут для циркуля рейки

На подходящей рейке нужно сделать две отметки: одна для центра, другая для дуги.

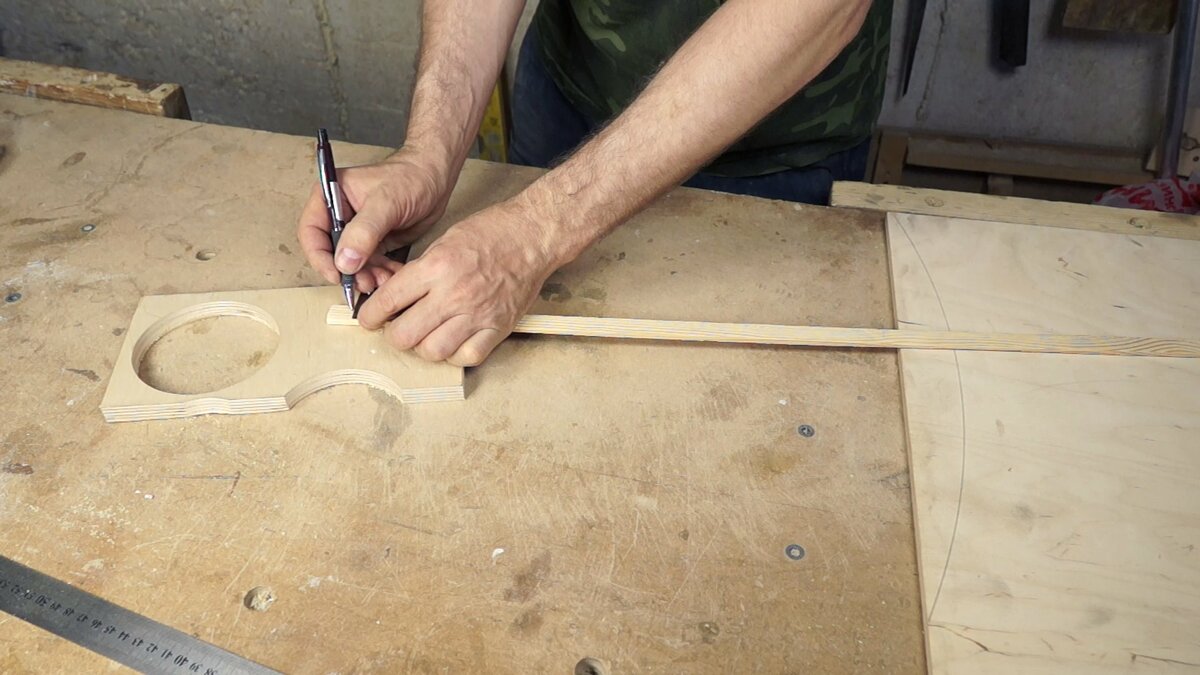

разметка для центра

разметка для центра разметка для центра

Для центра отметка делается с краю рейки и посередине её ширины.

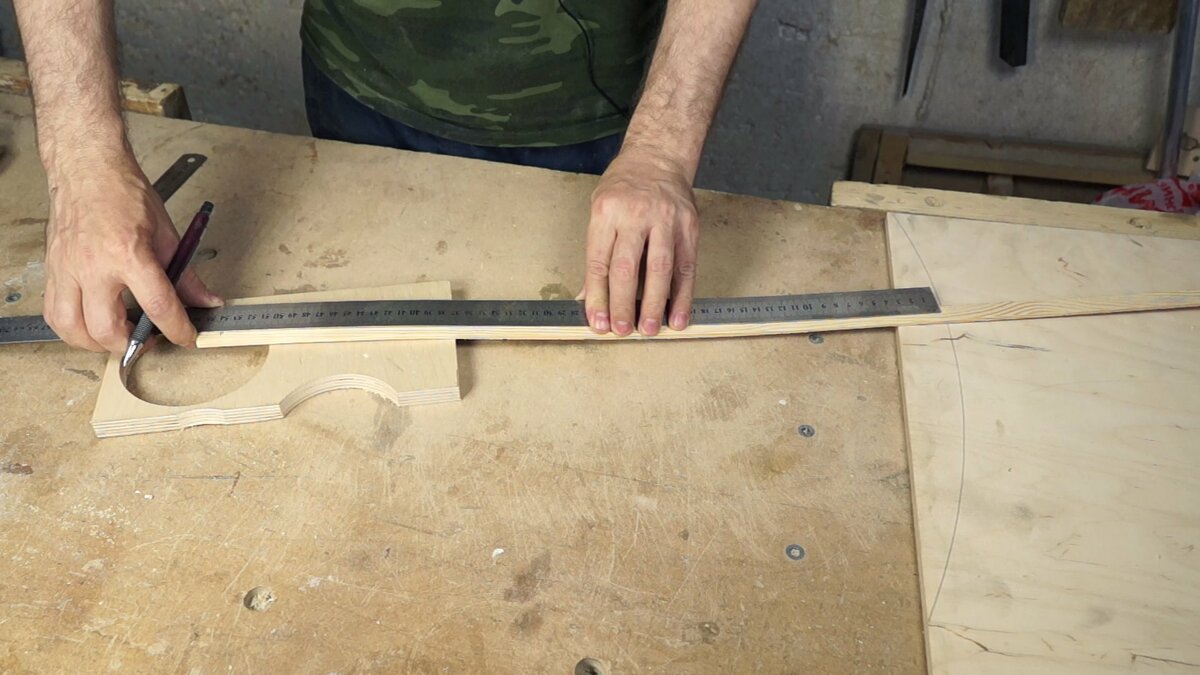

разметка для карандаша

разметка для карандаша разметка для карандаша

Вторая отметка ставится на расстоянии равном радиусу необходимой окружности.

Далее с помощью дрели или шуруповерта и сверлом большим диаметра карандаша делаются углубления по разметке. Я делал зенкером диаметром 12 мм.

Первое отверстие делается неглубоким, таким чтобы не расколоть рейку при закручивании шурупа. Для того чтобы точно не расколоть, можно сделать сквозное отверстие тонким сверлом.

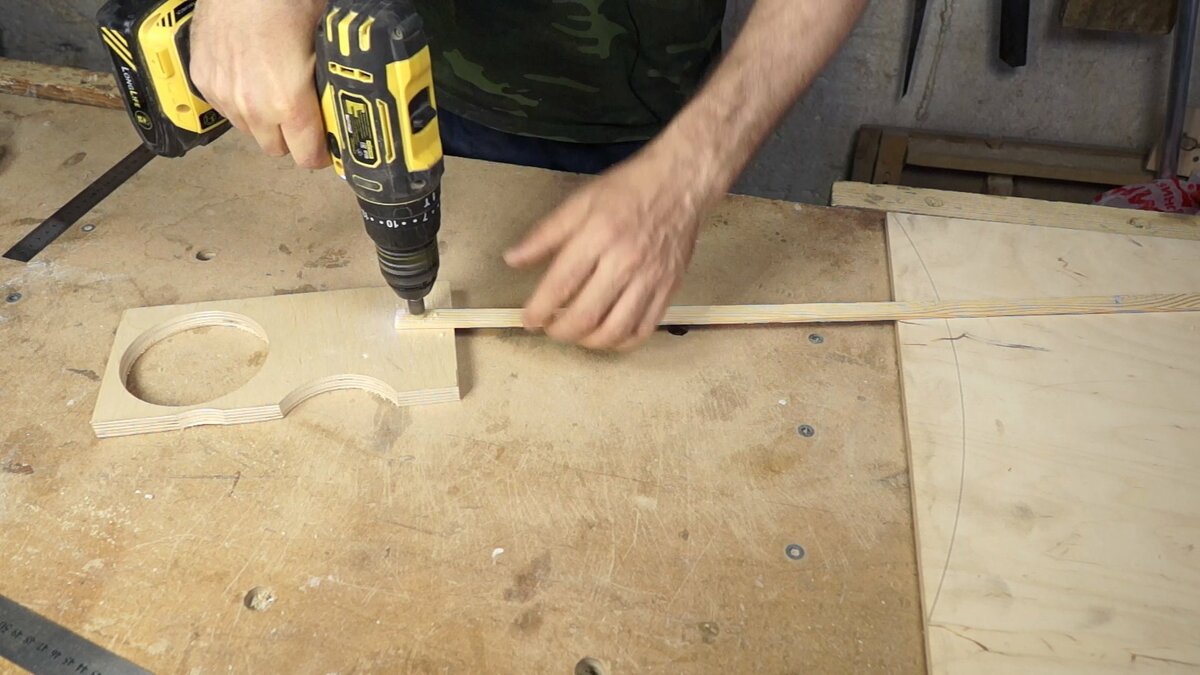

первое отверстие для центра

первое отверстие для центра первое отверстие для центра

Глубину второго отверстия нужно контролировать и остановиться, когда в него можно будет вставить кончик карандаша.

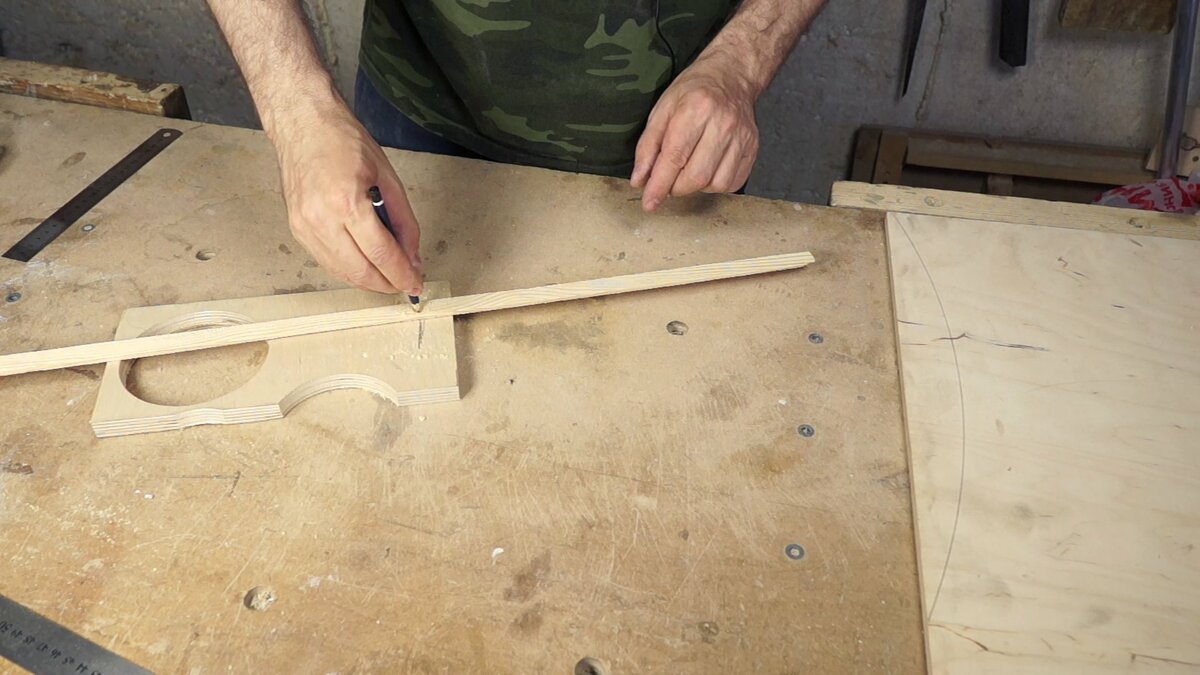

отверстие для карандаша

отверстие для карандаша отверстие для карандаша

Далее в первое закручивается саморез. Этот саморез и будет центром нужной окружности.

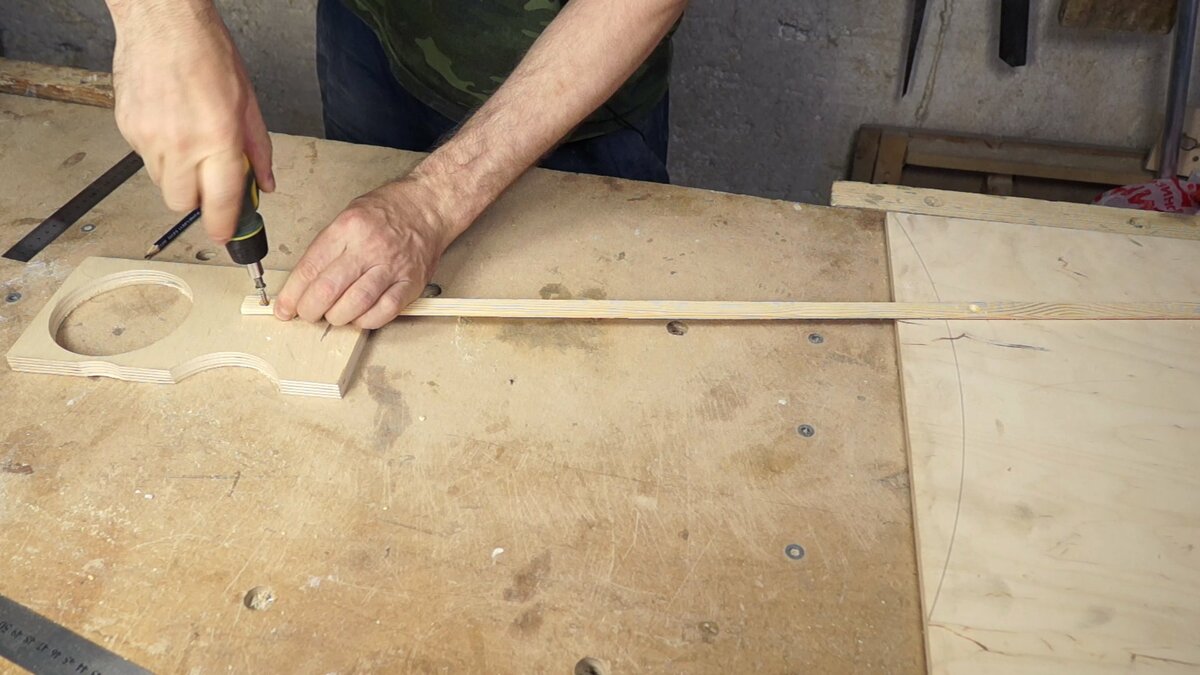

саморез для центра циркуля

саморез для центра циркуля саморез для центра циркуля

Во второе отверстие вставляется карандаш и всё - циркулем можно пользоваться.

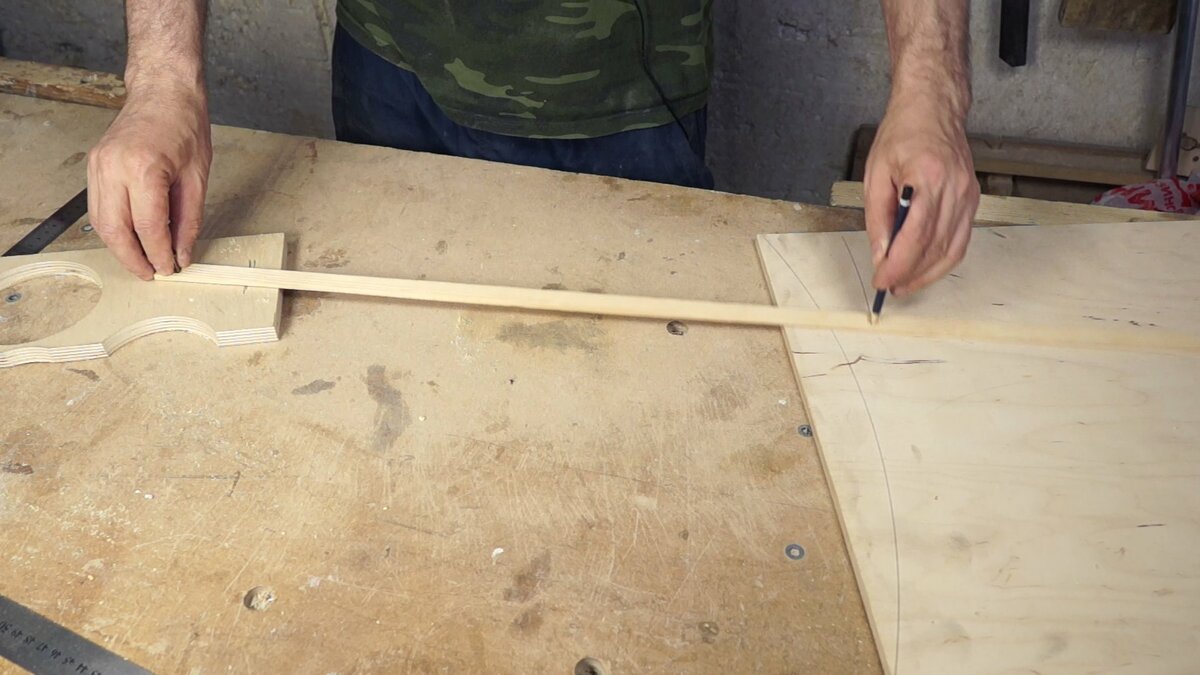

проведение дуги с нужным радиусом

проведение дуги с нужным радиусом проведение дуги с нужным радиусом

Эта рейка может служить шаблоном для нескольких радиусов, достаточно сделать разметку и отверстия для карандаша на разных расстояниях от центра.
