Простая самоделка с широкими возможностями
Не так давно я сделал небольшую самоделку, куда приспособил ещё один двигатель от стиральной машины.

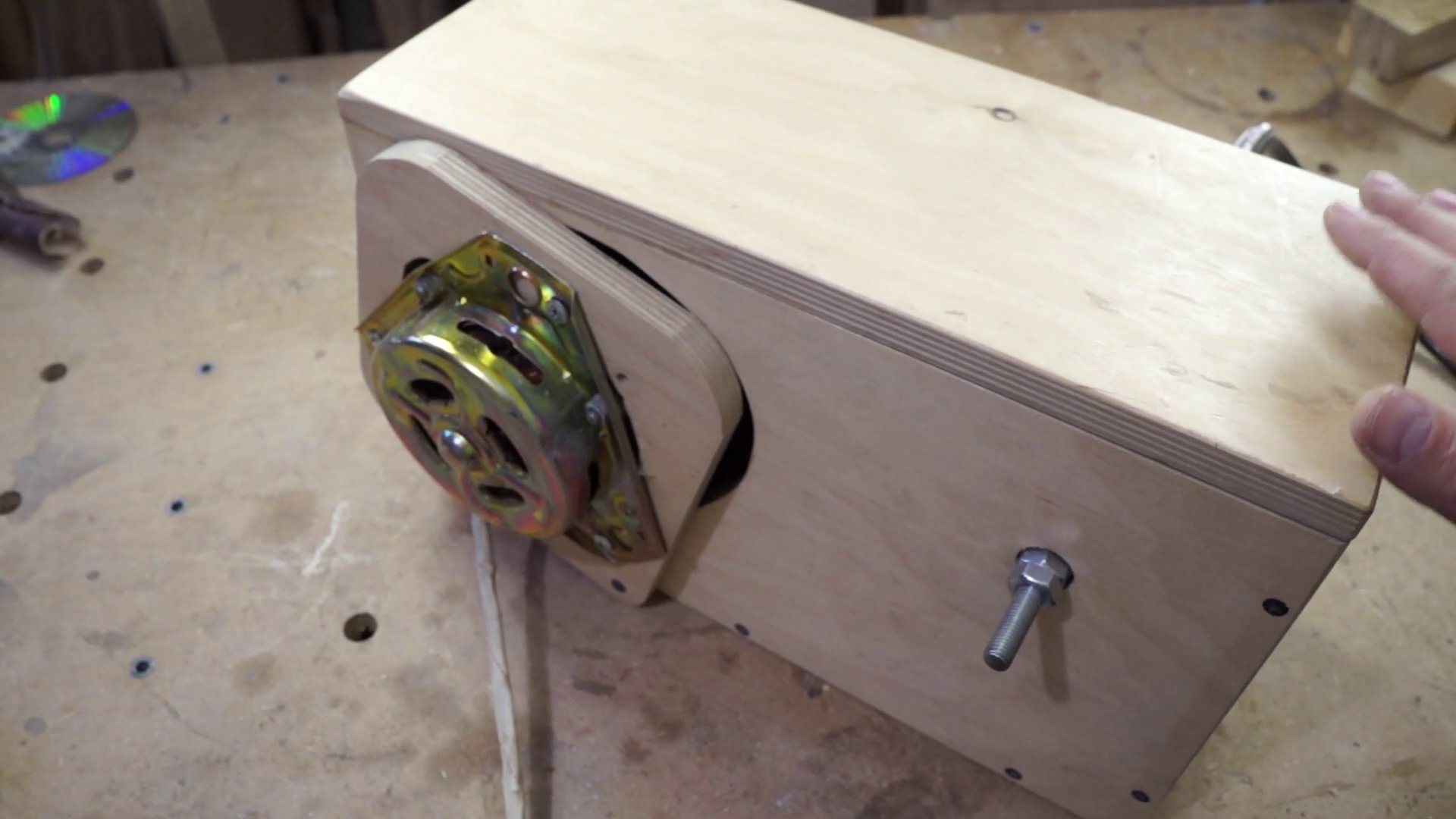

Это небольшой ящик из фанеры в который вставлен двигатель и вал со шкивами.

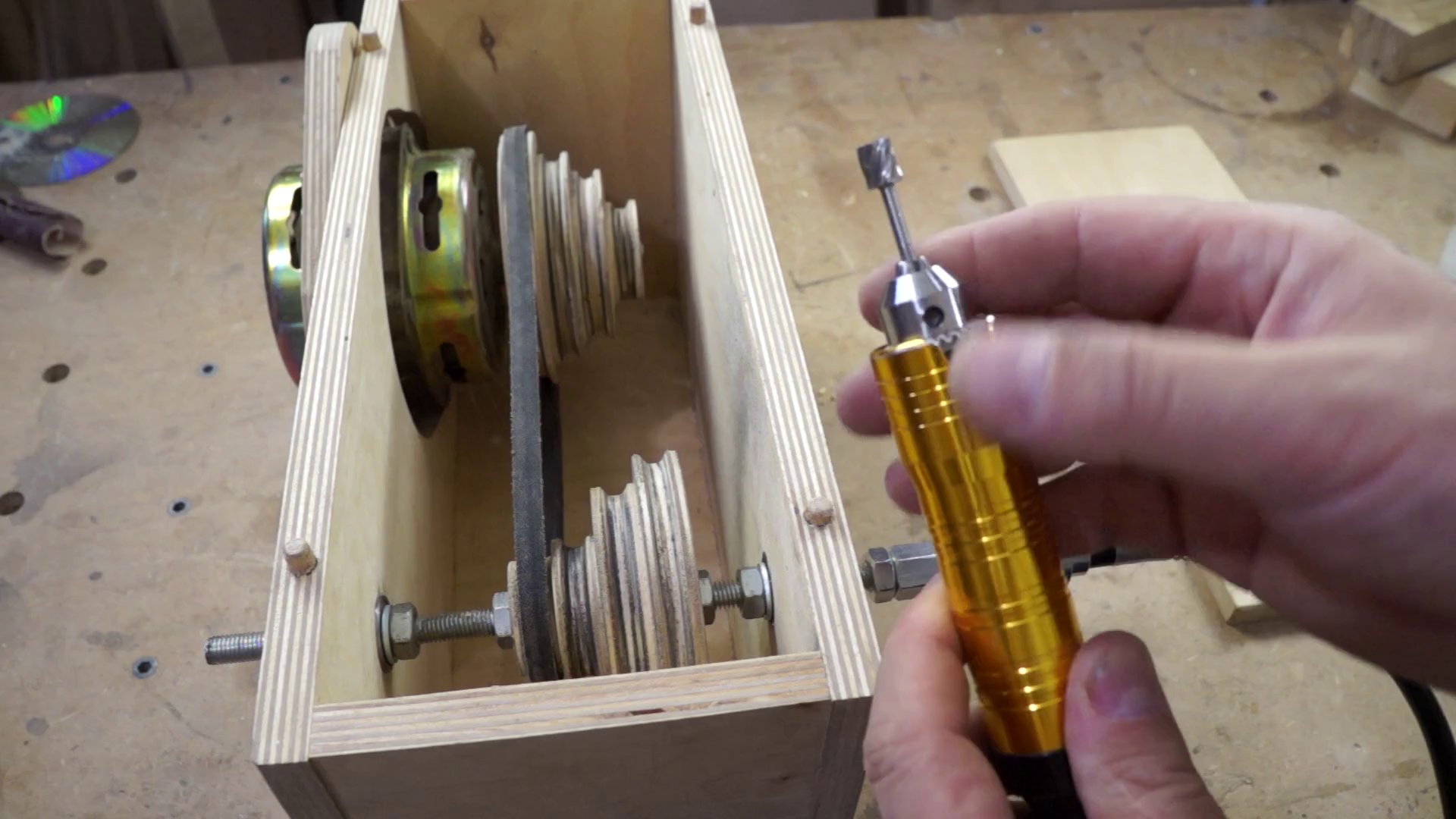

Блок шкивов на двигателе и на валу позволяет менять скорость вращения вала. Всего 4 скорости, самая низкая – половина от скорости двигателя, далее 1:1, 1:3 и 1:4. Примерно скорости получаются 600, 1200 обмин, далее около 3000 обмин и около 5000 обмин.
Примерно я называю, потому что измерить точно нечем, а шкивы все равно получаются с некоторой погрешностью.
Двигатель закреплен снаружи только в одной точке, что позволяет быстро менять скорости.
Сейчас эту самоделку использую в основном совместно с гибким валом, который брал на алиэкспресс.

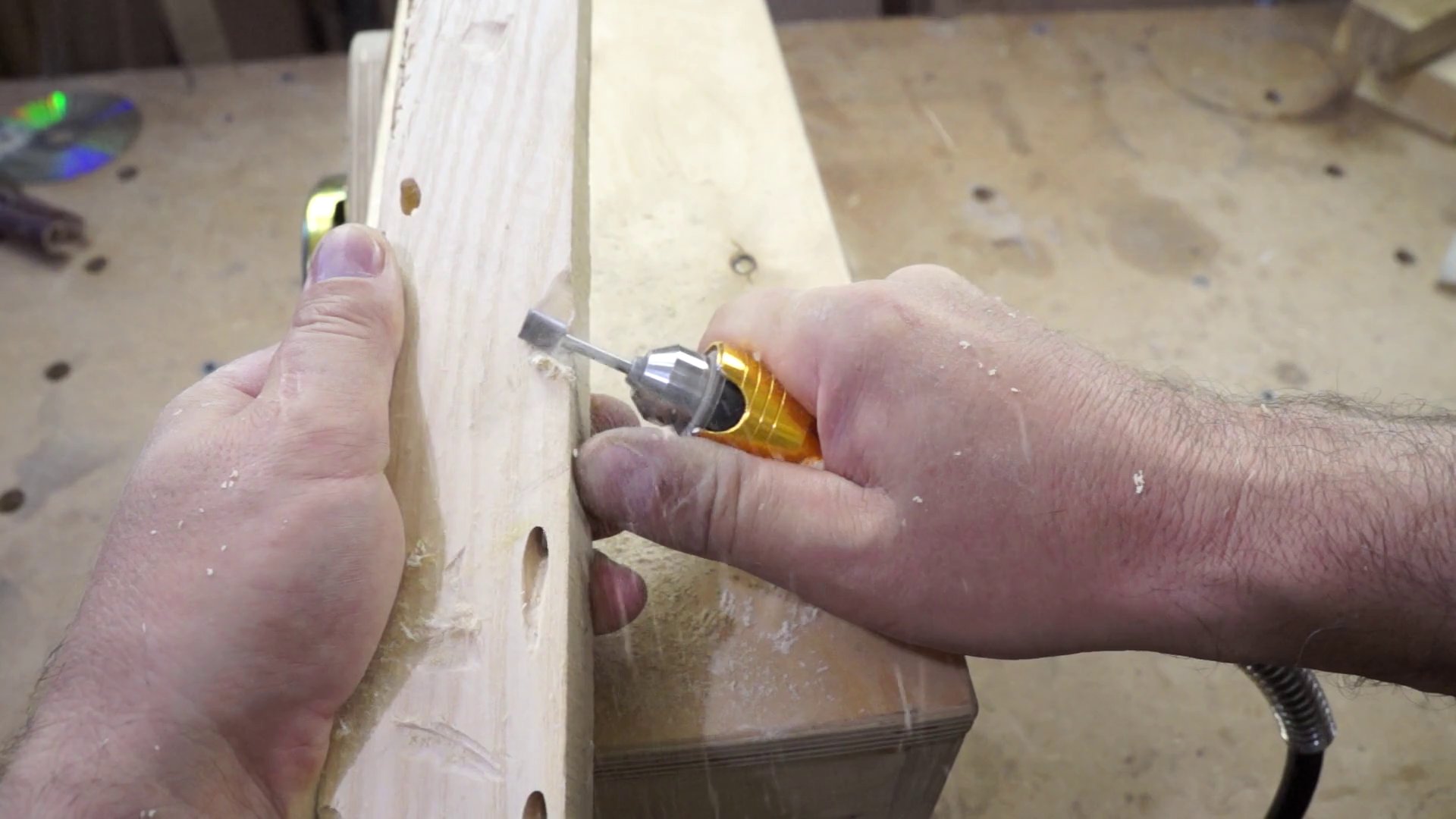

На максимальной скорости неплохо работают борфрезы.
На более низких скоростях удобно использовать шлифовальные насадки.
В планах использовать эту самоделку как основу для барабанно шлифовального станочка, возможно небольшого токарного и заточного.
Для большей наглядности предлагаю посмотреть видео ролик с демонстрацией работы этого станочка.
С уважением, Александр Климов.
