Простая самоделка с широкими возможностями. Как сделано. Подробности

В прошлой публикации я рассказывал о самодельном станочке с широким возможностями. Здесь же расскажу об устройстве различных узлов этой самоделки.

Крепление гибкого вала

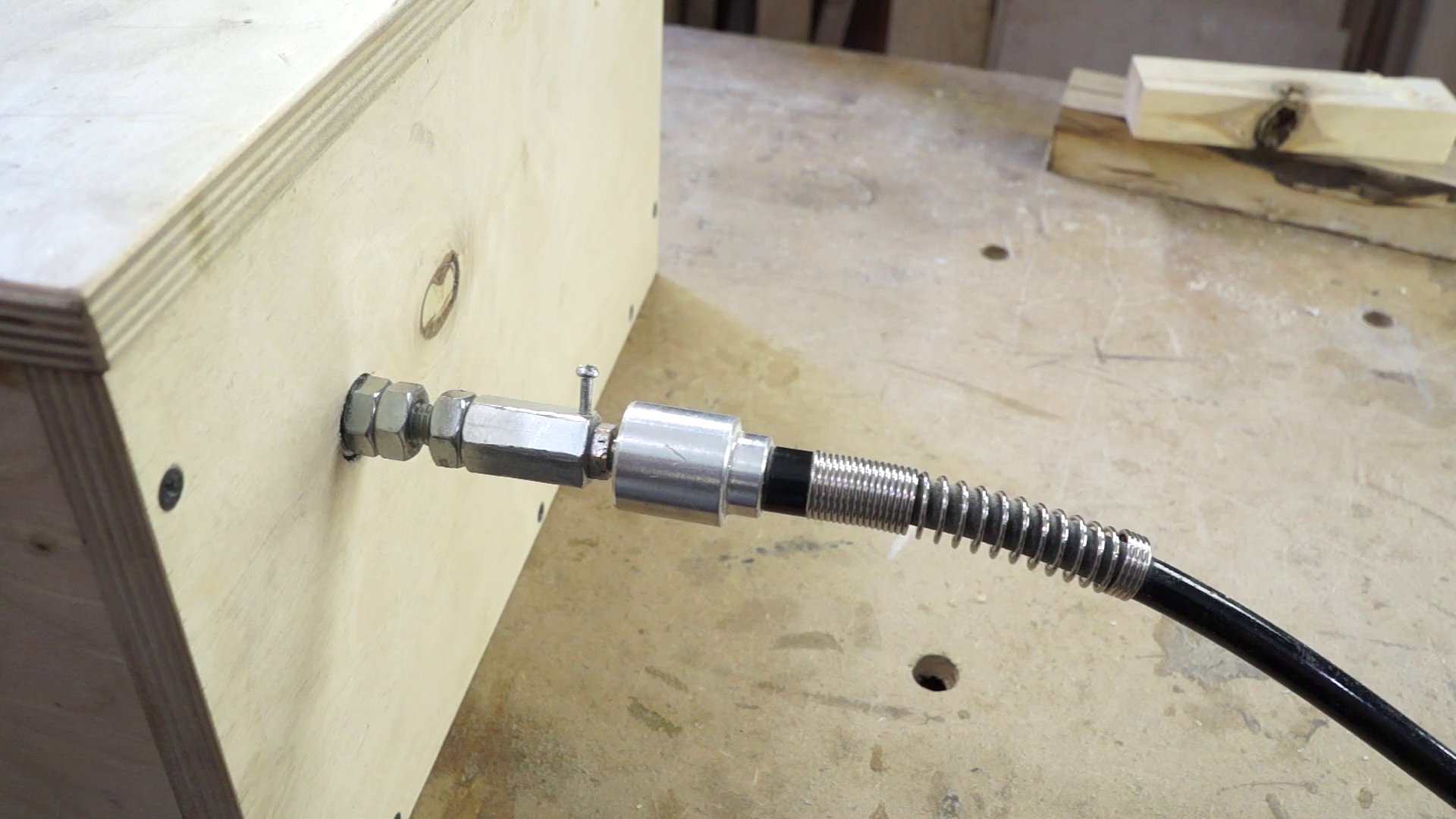

Начну с крепления гибкого вала. Здесь использовал длинную гайку. С одного конца вкрутил наконечник от сантехнического шланга. Что это за шланг не помню, но наконечник с резьбой по диаметру подходил для этой гайки М10. Шаг резьбы был меньше, но металл латунь, так что удалось вкрутить. Внутри отверстие рассверлил до 6 мм, как раз чтобы входил гибкий вал. С одной грани просверлил отверстие и нарезал резьбу для тонкого винта. Конец вала надежно зажимается в этой модернизированной гайке, а вот её уже накручиваю на вал станочка и фиксирую конргайкой.

Двигатель

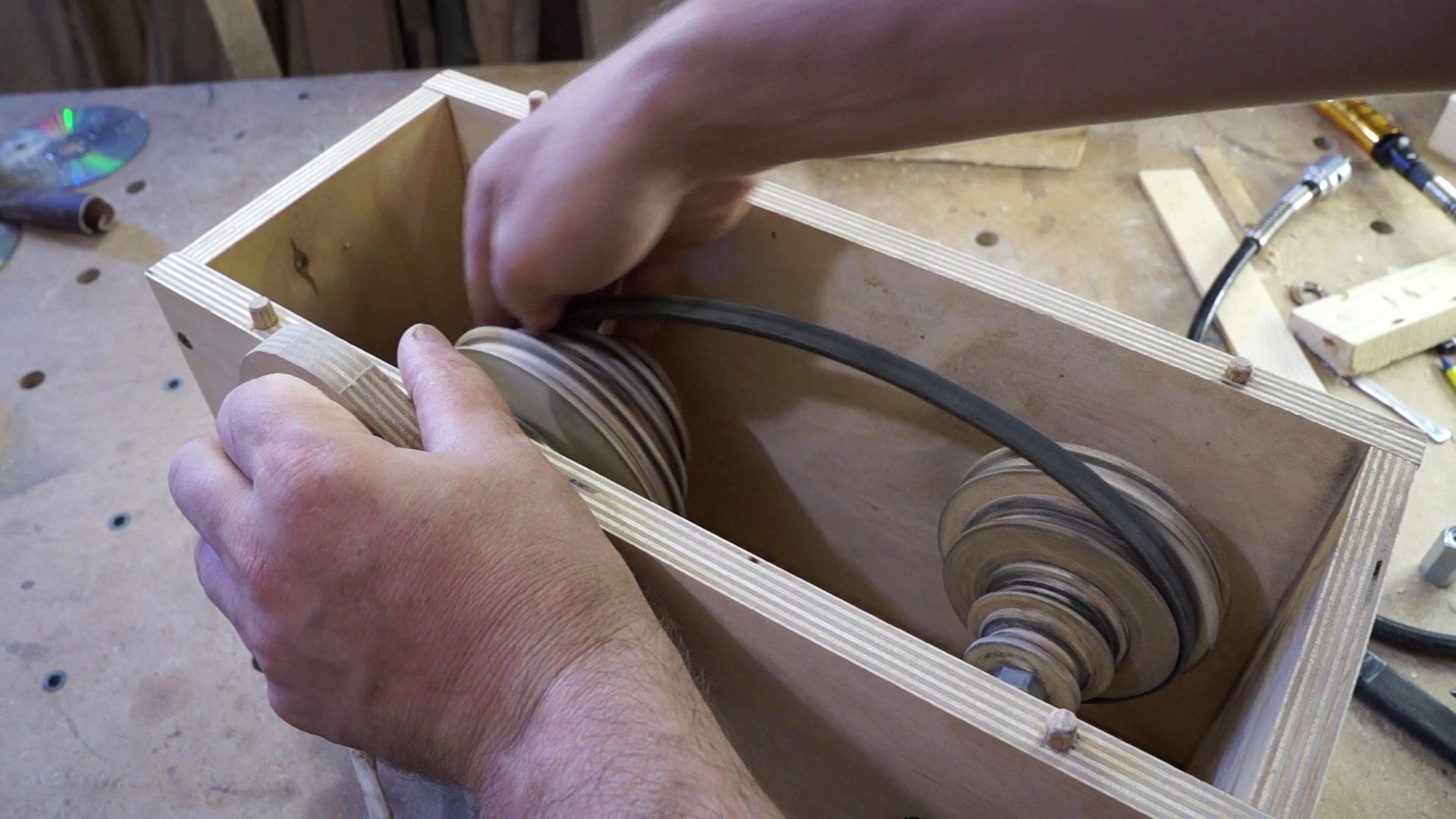

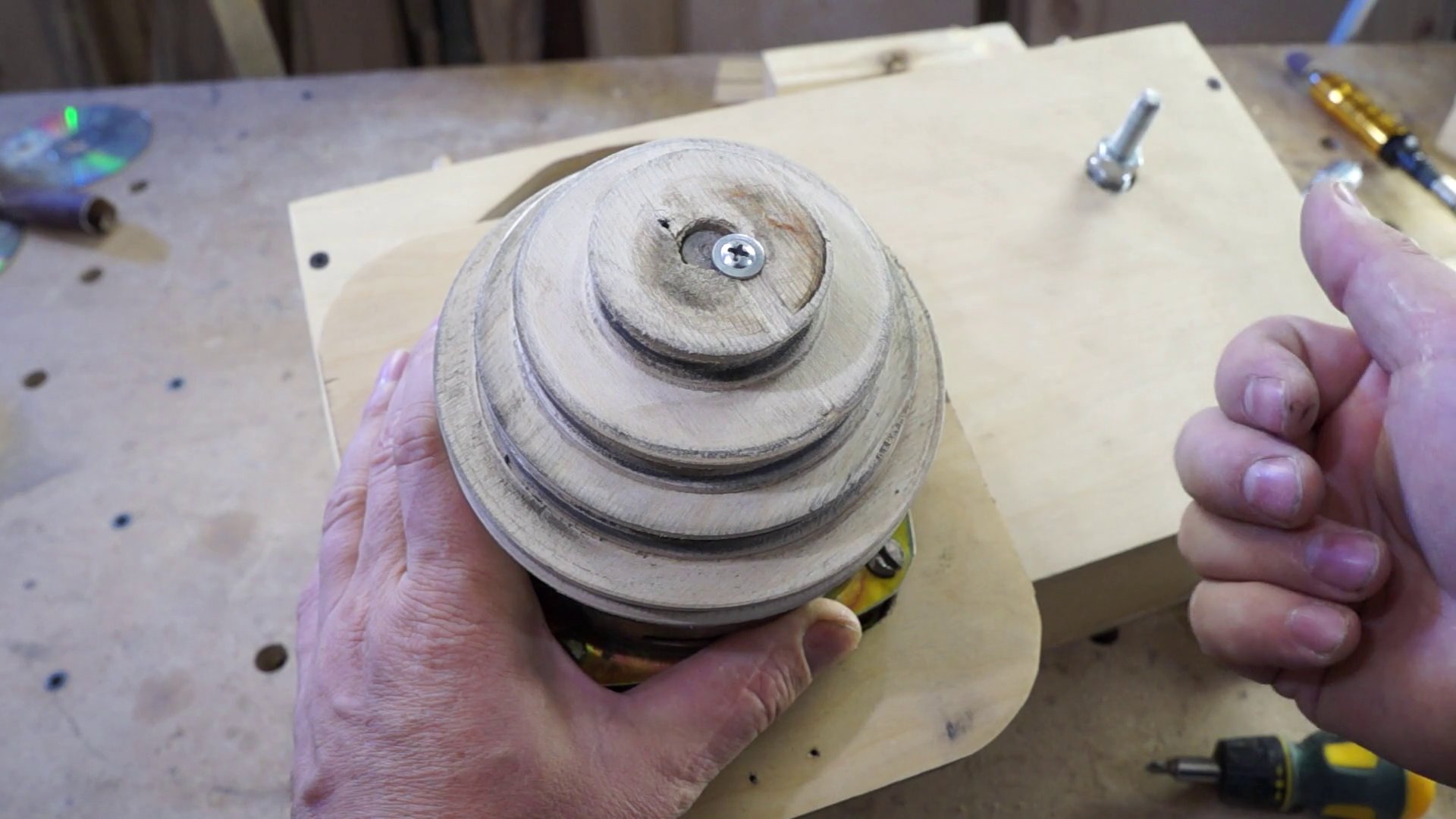

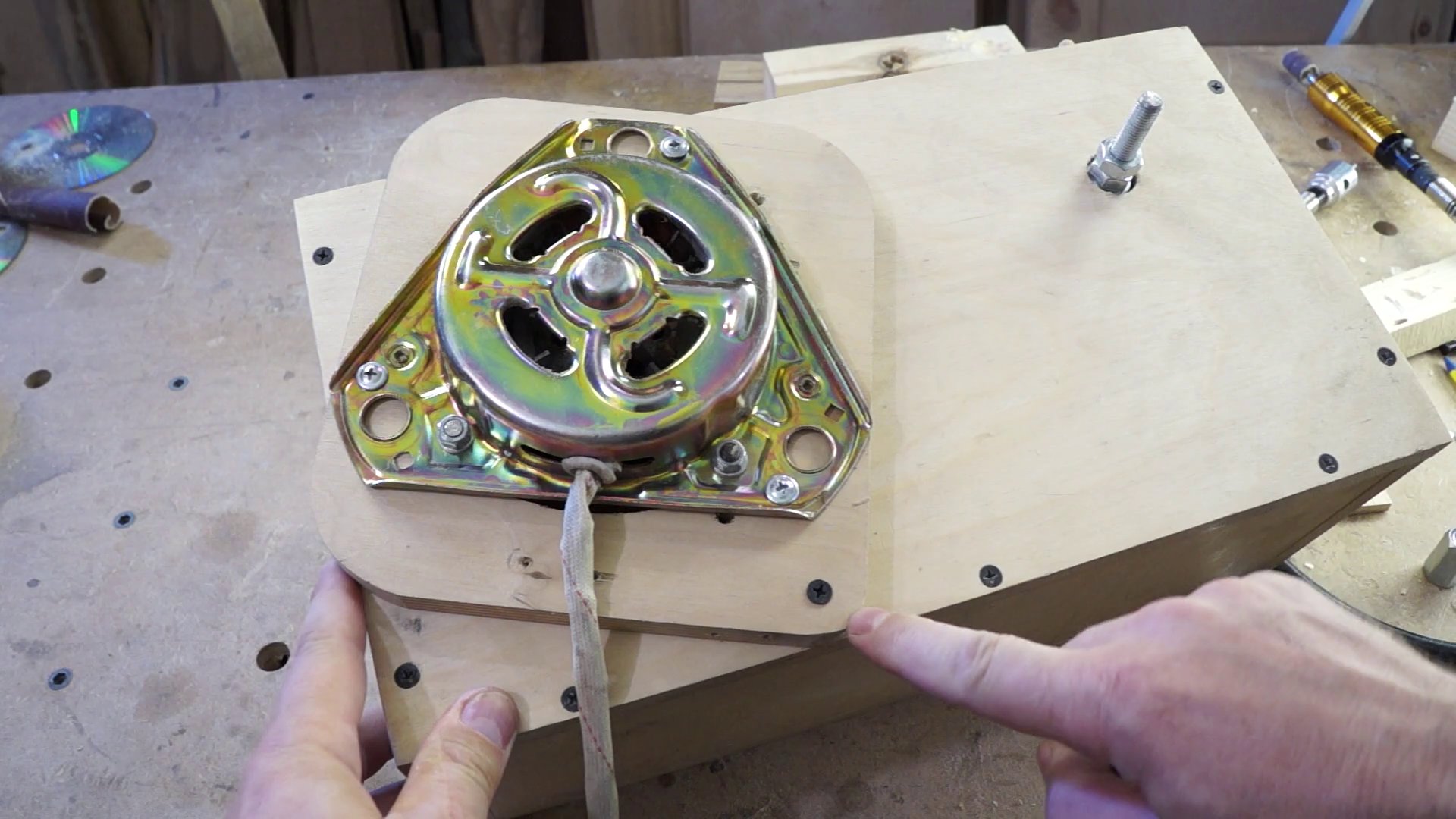

Далее двигатель. Это китайский мотор от стиральной машинки полуавтомат. По внешнему виду находил его в интернете – это двигатель из серии xtd-60,90,120. Так и не понял точно сколько у него оборотов. В одном месте встречал, что 1200 обмин, а другом как-то странно написано – 13501600. Двигатель закреплен на фанерную деталь и один угол этой детали прикручен к корпусу, так чтобы двигатель под собственным весом опускался и натягивал ремень на шкивах. Вал двигателя 12 мм. Шкивы плотно одеты на него и со стороны шлицы на валу закручен саморез. Приподнимая и опуская двигатель легко перебрасывать ремень на шкивах.

Вал со шкивами

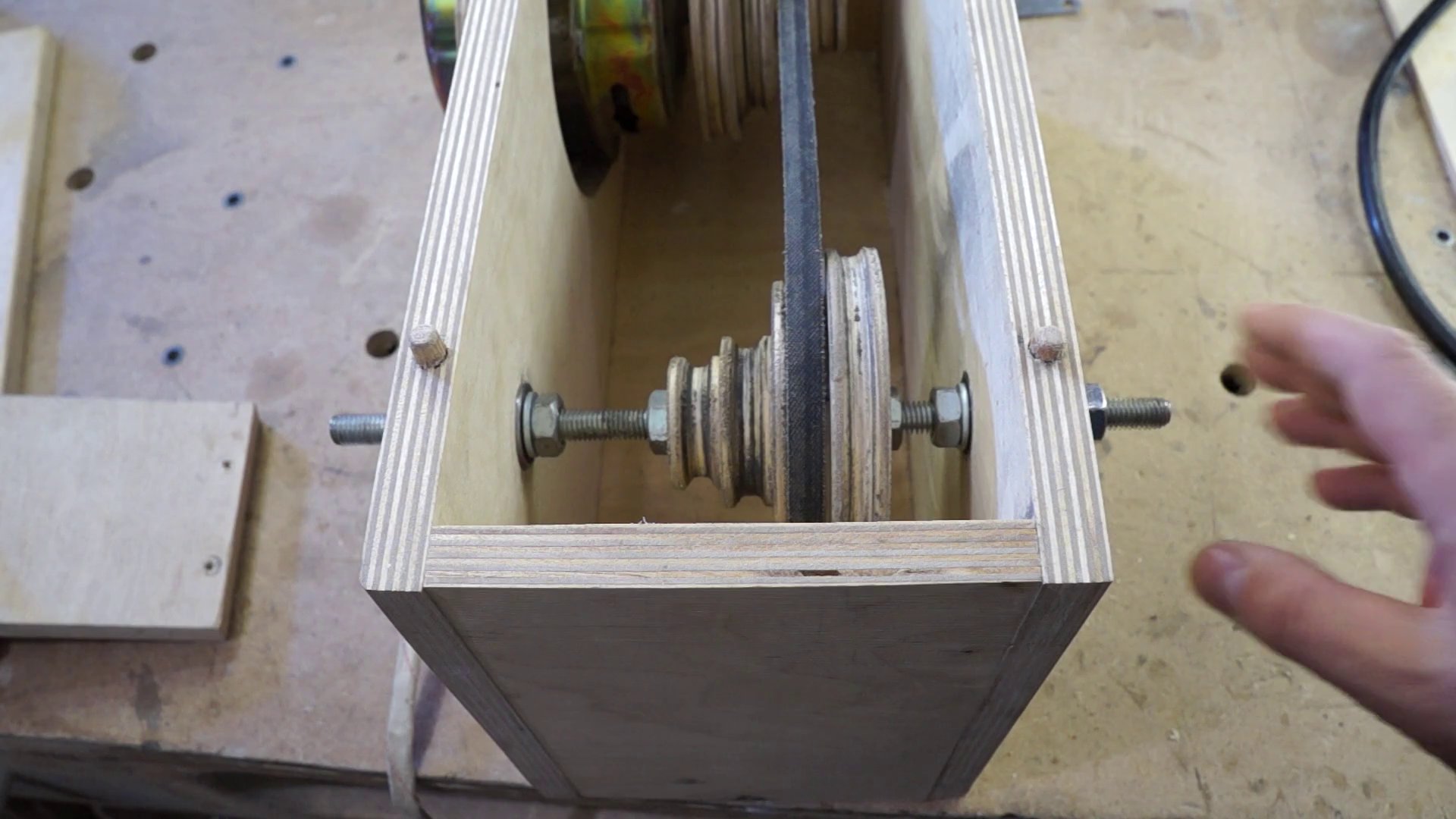

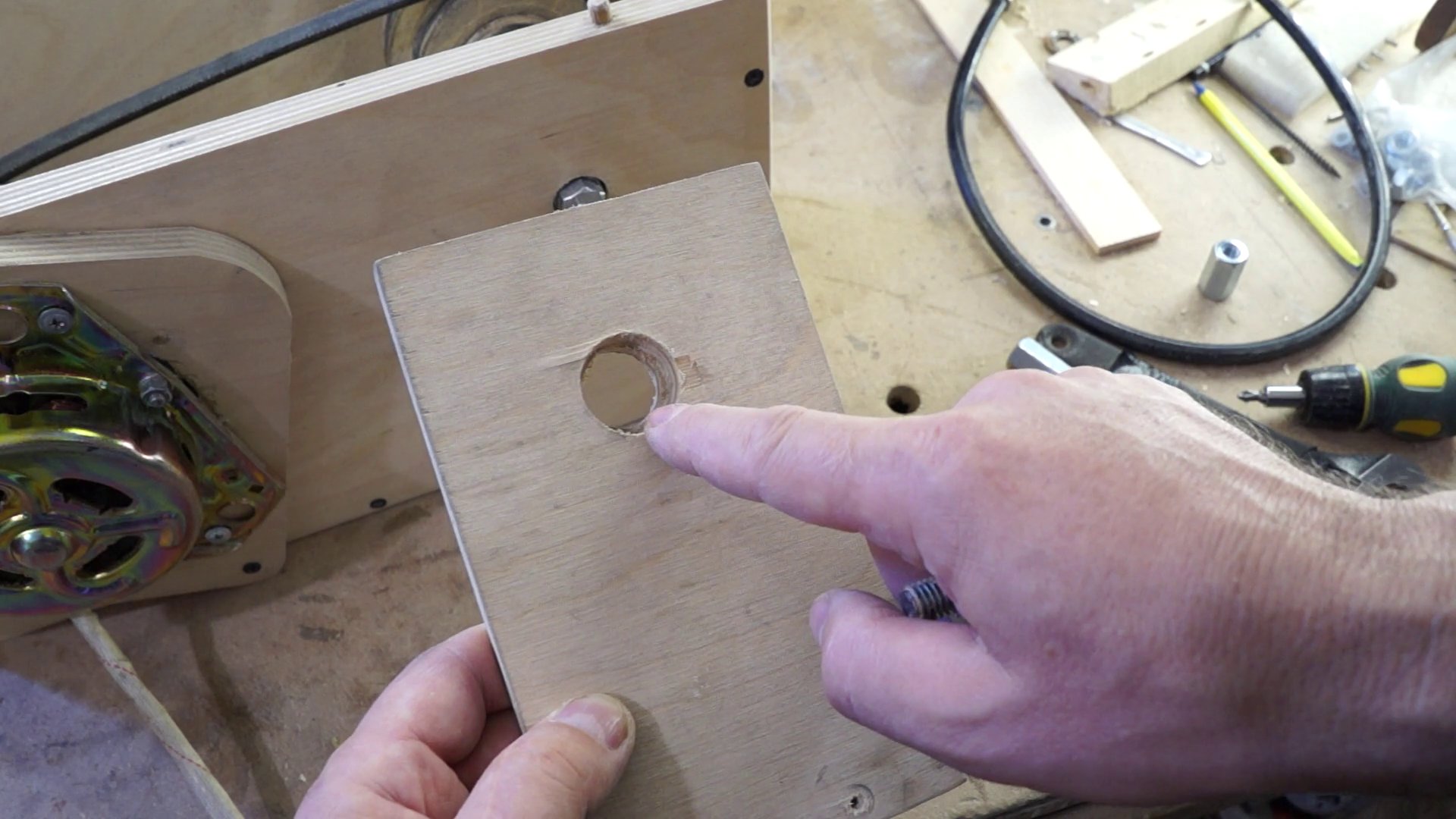

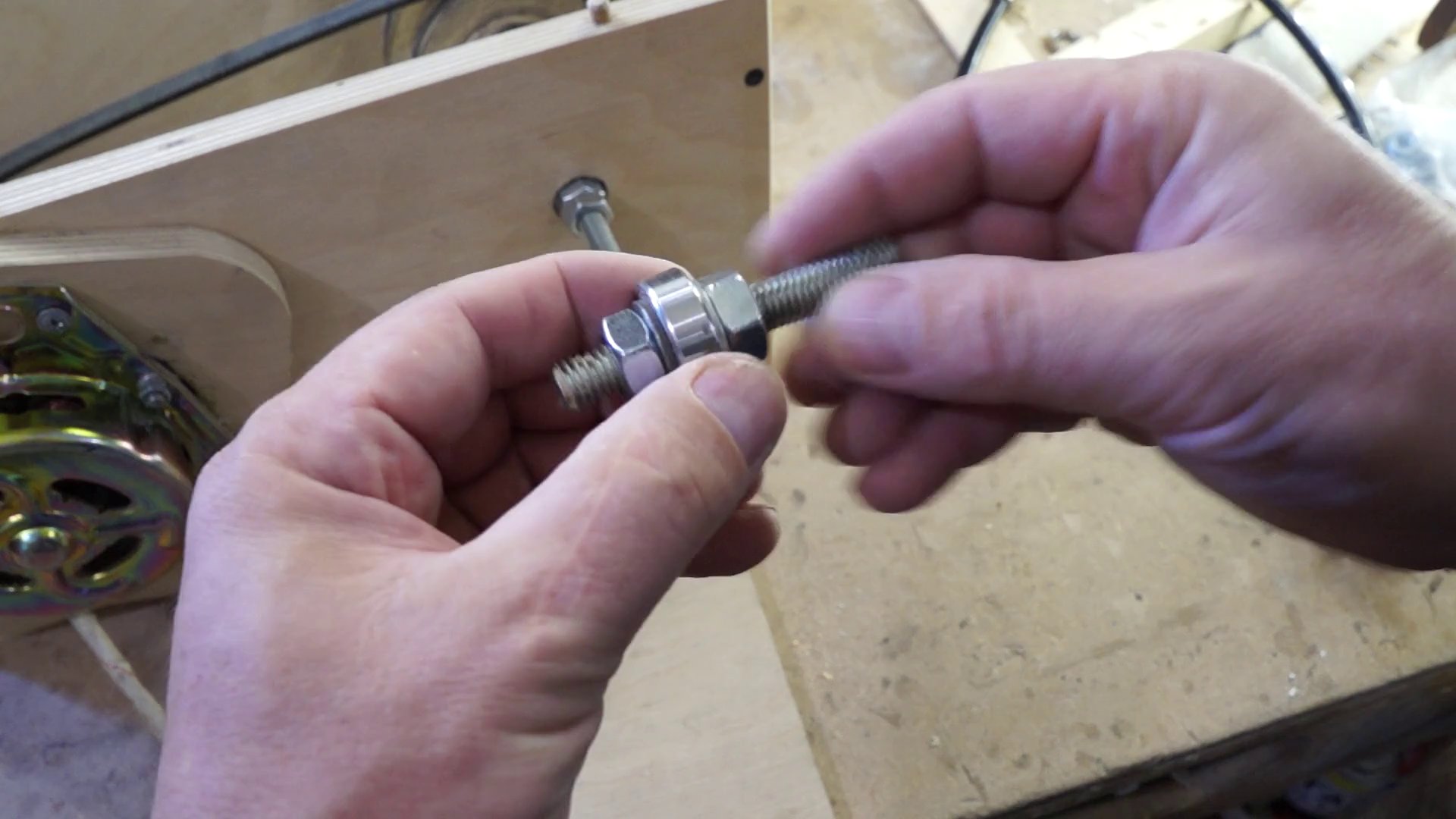

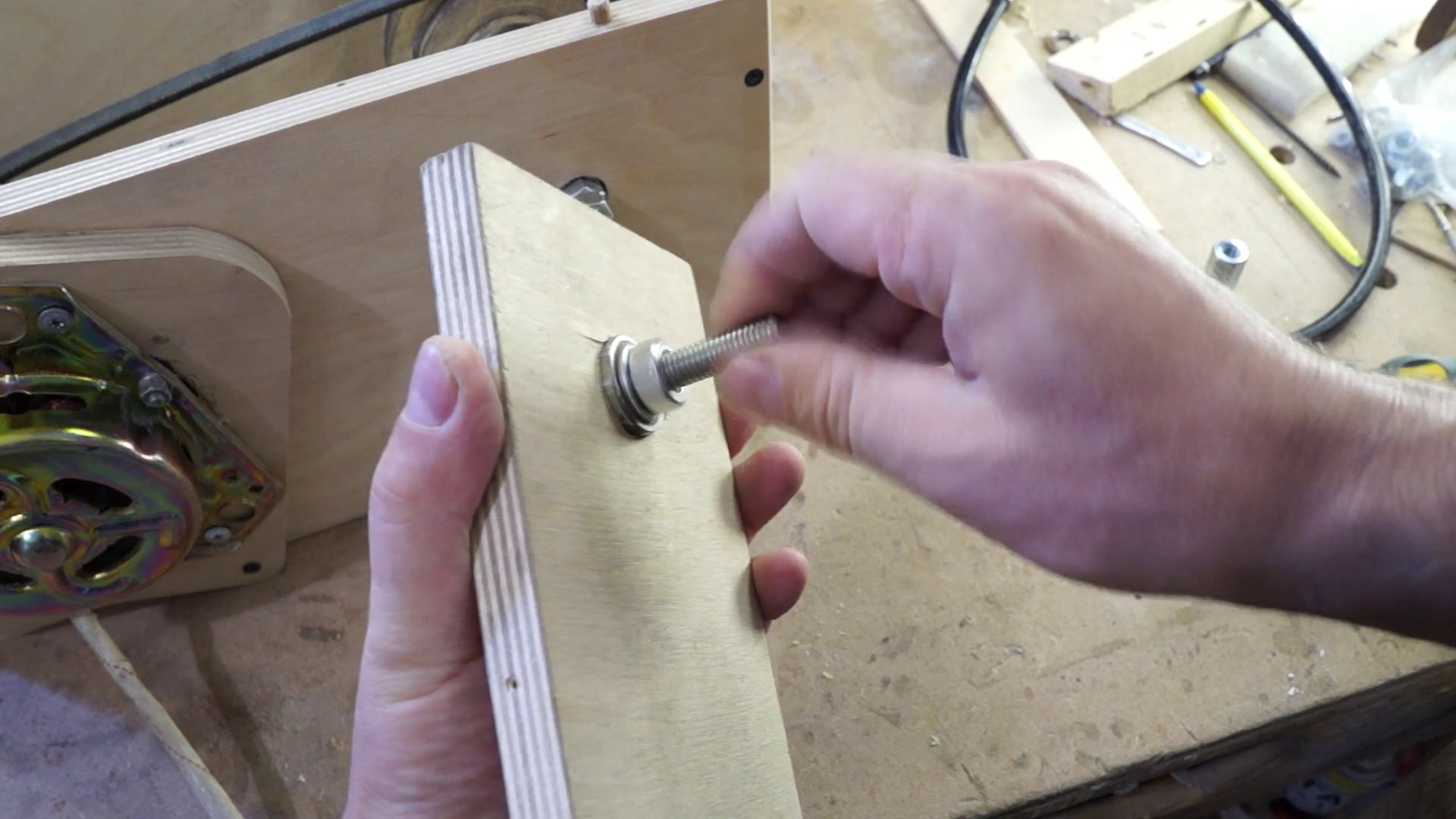

Теперь о креплении вала со шкивами в корпусе станочка. В качестве вала использовал резьбовую шпильку М10. Для крепления вала в стенках корпуса просверлены отверстия для подшипников. Отверстие с одной стороны равно диаметру подшипника и глубиной равной его толщине, а с другой стороны сделано меньшего диаметра, но так чтобы шайба и гайка, которой зажимается подшипник, могли свободно вращаться. Подшипник на валу зажимается с двух сторон шайбами и гайками. В отверстия корпуса он вставляется очень плотно. Дополнительно вторыми гайками подшипники контрятся на валу. Для большей наглядности предлагаю посмотреть видео ролик.
С уважением, Александр Климов.

Комментарии (3)

  • Насмешил 13501600 – неужели не видно, что киты не поставили черточку между цифрами?…
    Собсно для бора наверно оборотов маловато…

    • Александр

      Посмотрите бормашины “Профиль” минимальные обороты 3000, максимальные 12000. А на шкивах получаю соотношение 1\3, 1\4, а это даже при оборотах двигателя 1200, на валу дает 3600 и 4800 об\мин. Для бора вполне достаточно. Хотя чаще такие двигатели все же имеют 1350 об\мин.
      Демонстрацию работы можно посмотреть здесь

  • Мотор от стиралки, до 15тыс. оборотов + регулятор оборотов и никаких проблем. Два года пользуюсь 🙂
