Присадочный фрезер на базе обычного. Примеры использования и чертежи

Уже более 6 лет это самодельное приспособление помогает мне при сборке на шканты, при изготовлении пазов и склеивании широких щитов.

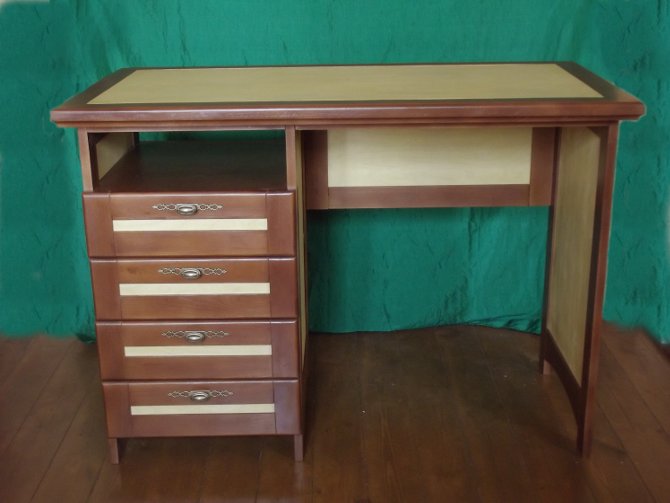

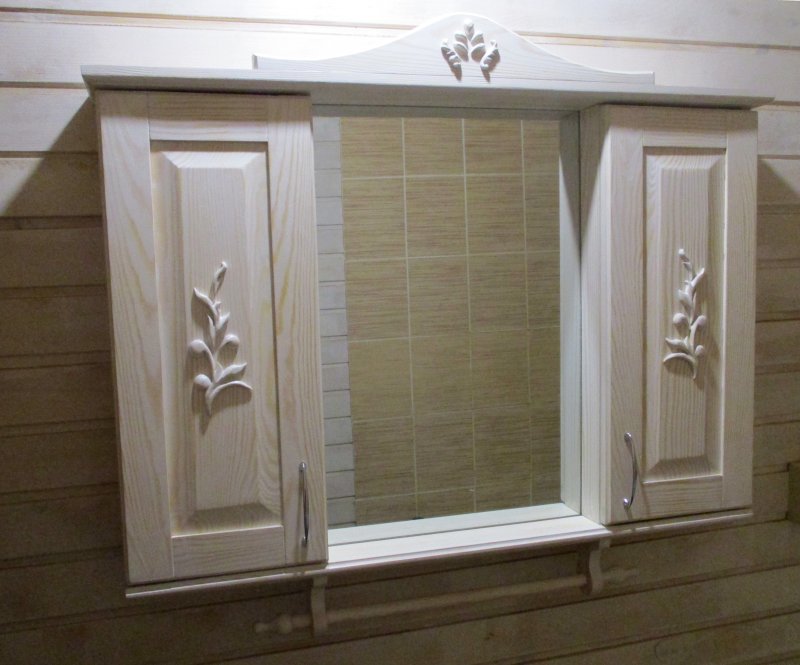

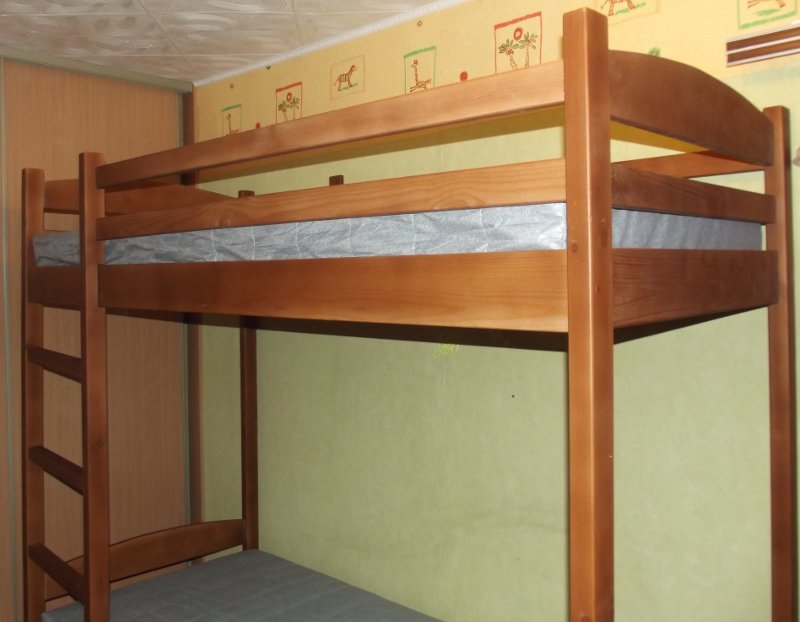

Посмотрите на несколько примеров изделий, в которых основным сборочным инструментом было это приспособление.

Про это приспособление я рассказывал ранее и в разное время. Поэтому я решил сделать краткий обзор приспособления, дать чертежи и показать примеры использования.

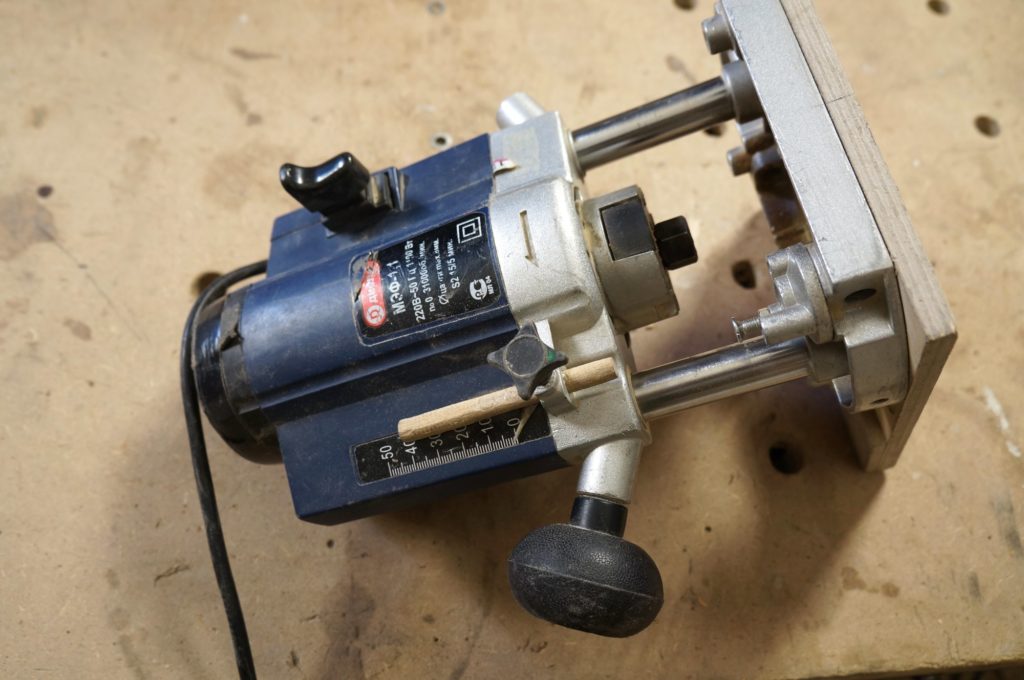

Приспособление сделано на базе фрезера ДИОЛД МЭФ-1,1

фрезер ДИОЛД МЭФ-1,1

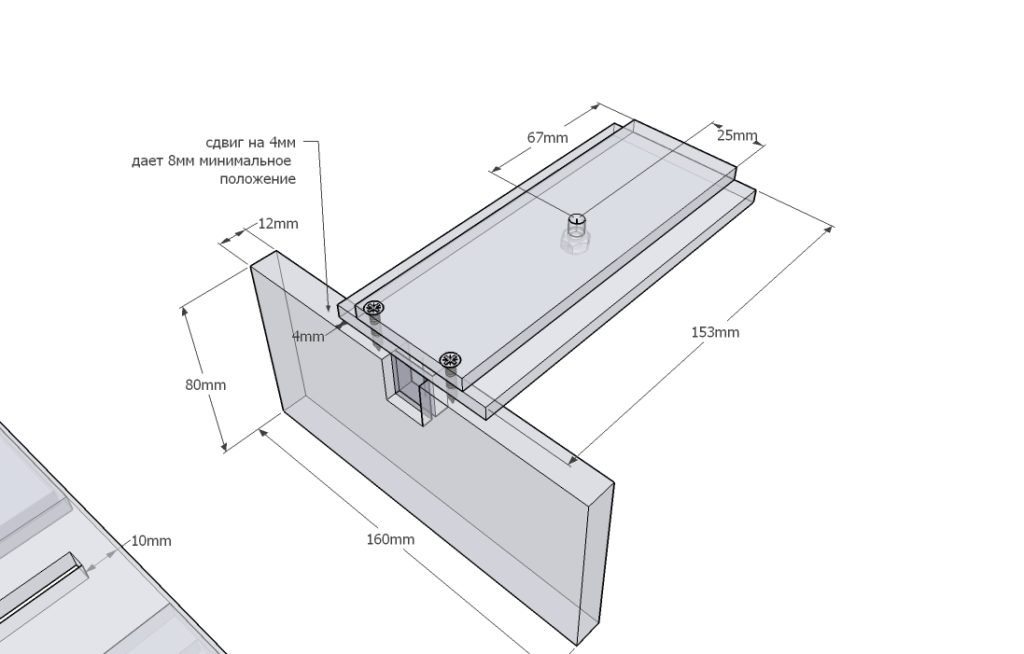

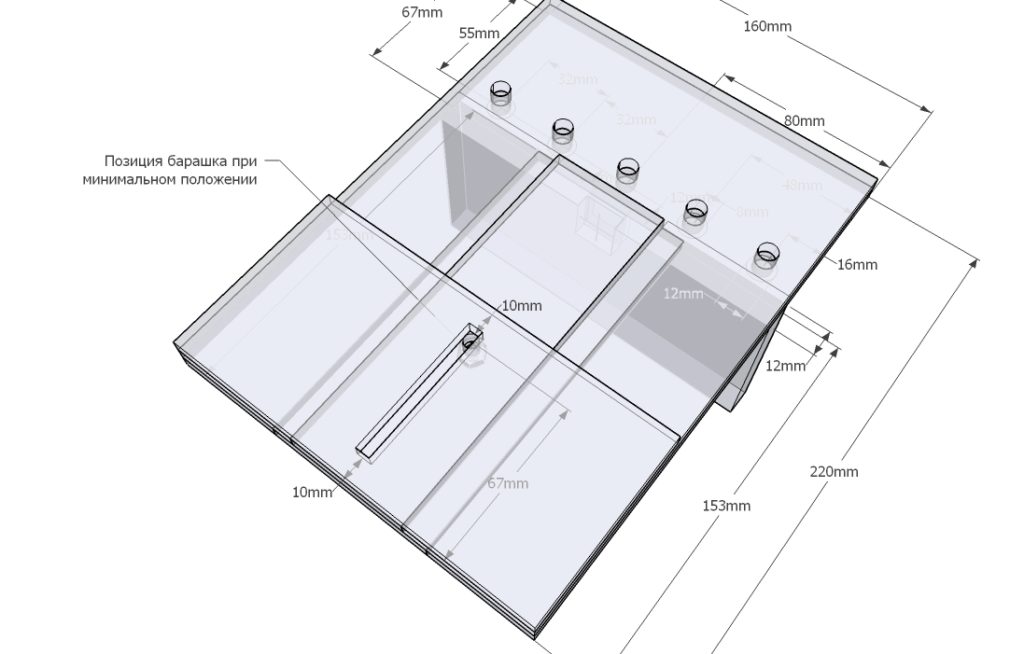

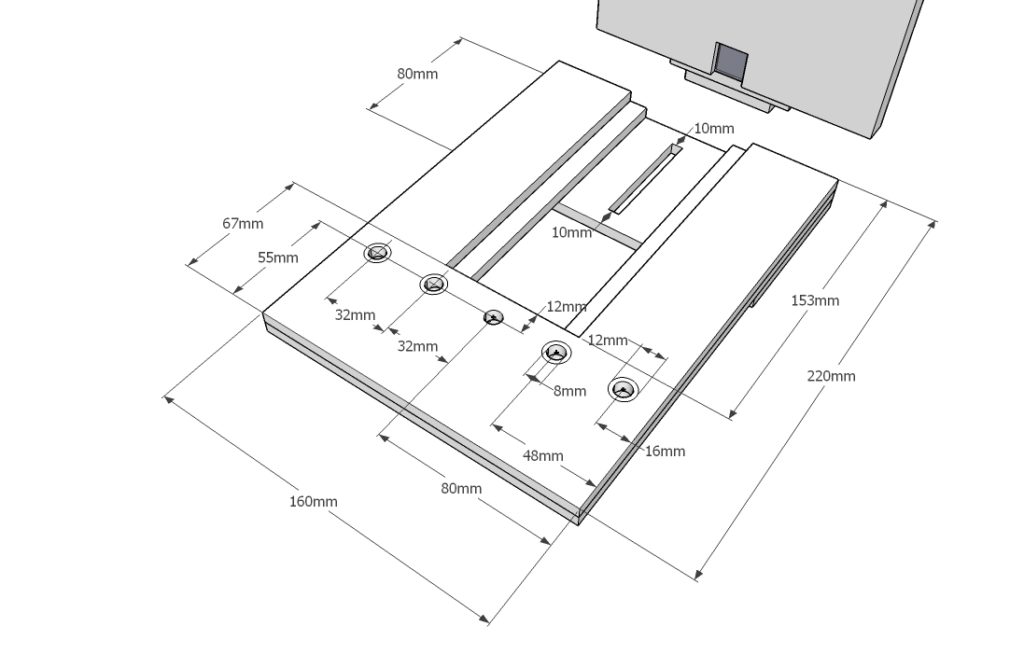

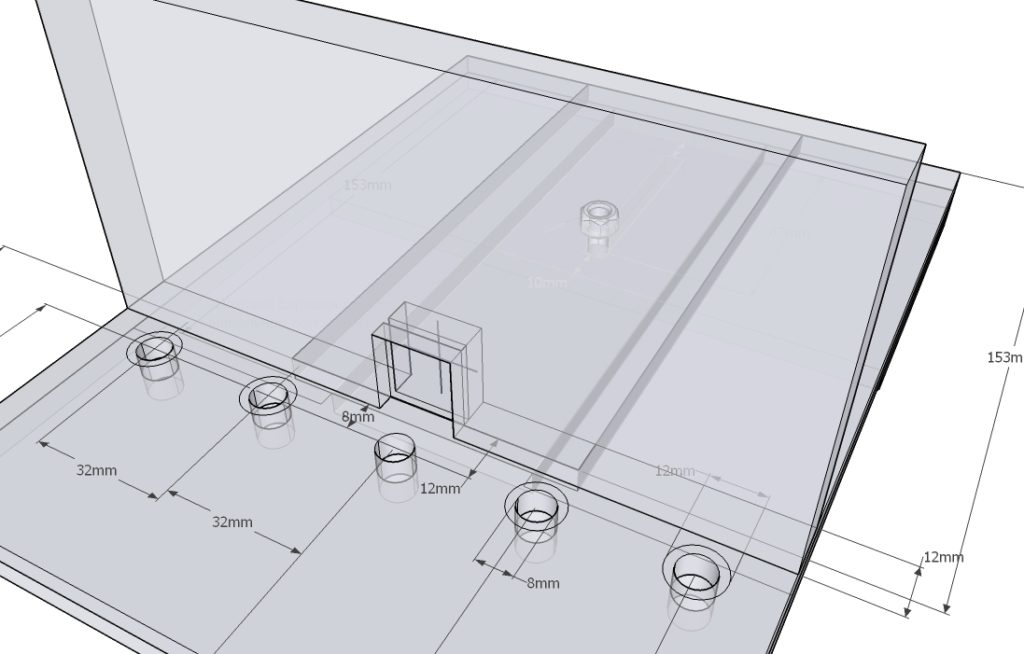

Само приспособление представляет собой специальную площадку для этого фрезера. Далее смотрите чертежи этой площадки

Скачать эти чертежи можно по ссылкам. Первая – общие чертежи с моделью SketchUp. Эти чертежи можно адаптировать под любой подходящий фрезер. Вторая – чертежи для фрезера ДИОЛД МЭФ-1,11 of 3

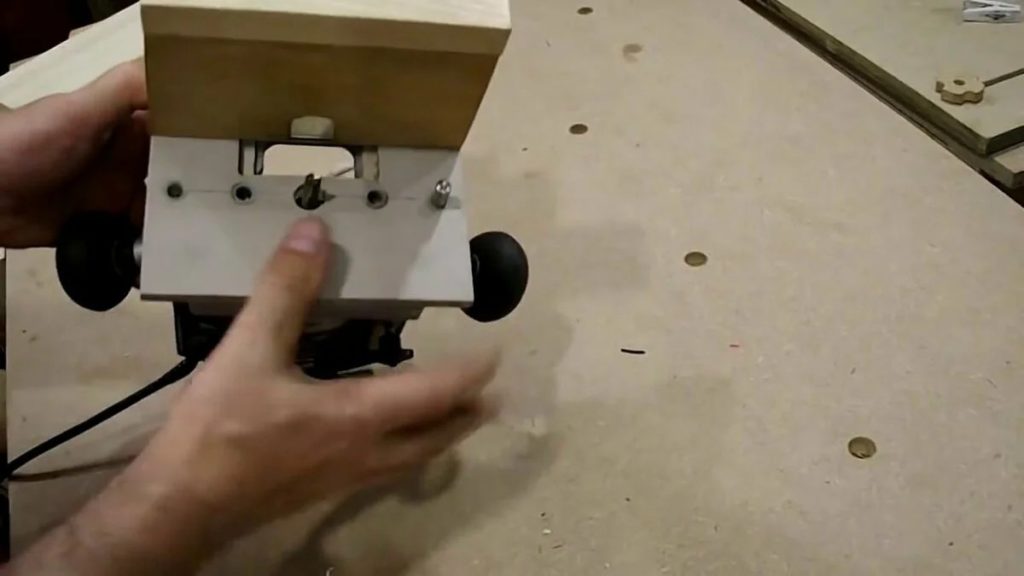

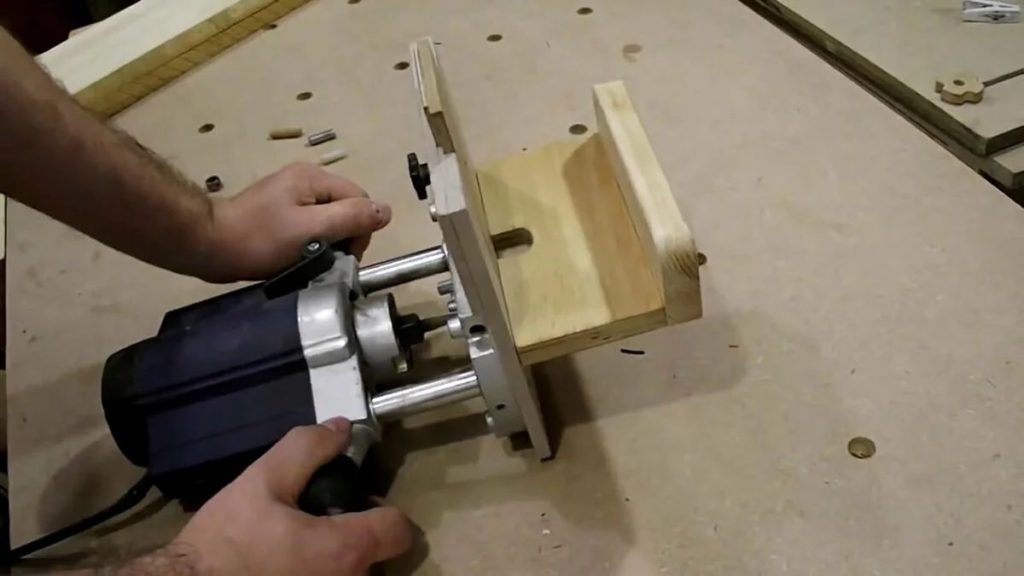

Устройство приспособления простое – прямоугольная пластина, которая с одной стороны идет вровень с основанием фрезера, а с противоположной в пазах перемещается уголок.

Положением уголка задается расстояние до фрезы от верхней плоскости детали, а в отверстия слева и справа от фрезы устанавливаются ограничители. Они задают расстоянии от края детали.

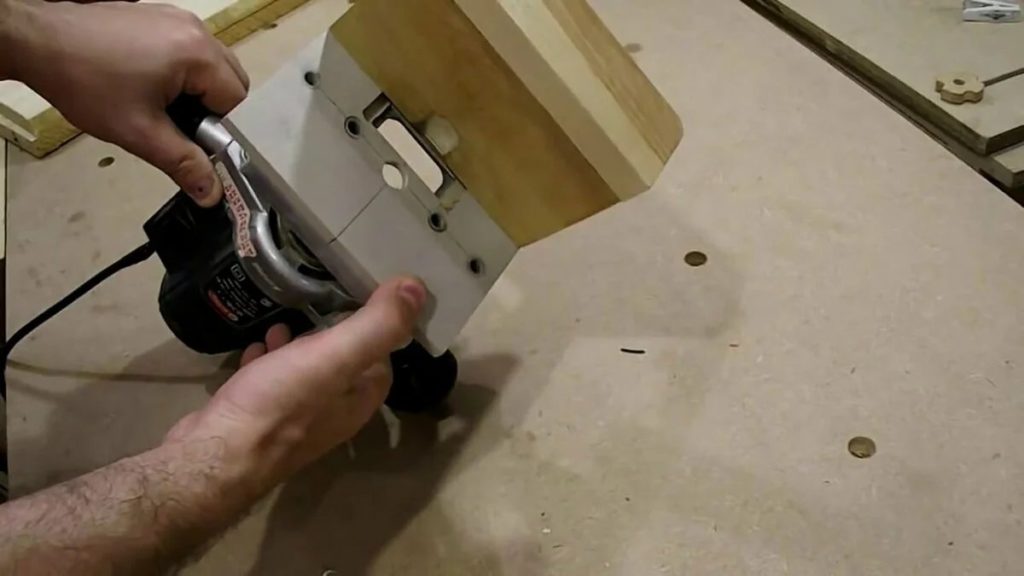

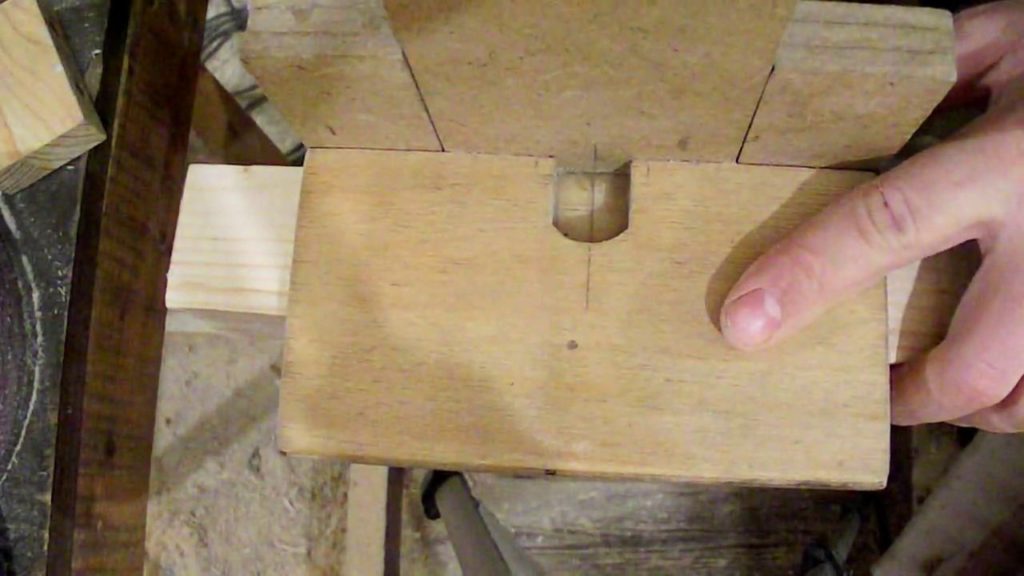

Есть также окошко в уголке с линией вдоль оси фрезы. С его помощью можно делать отверстия по разметке.

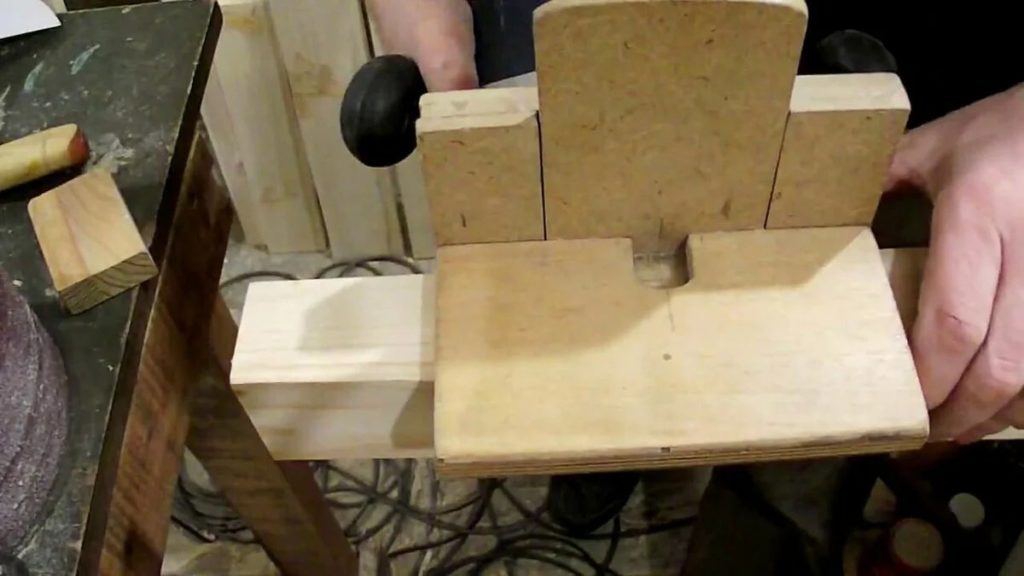

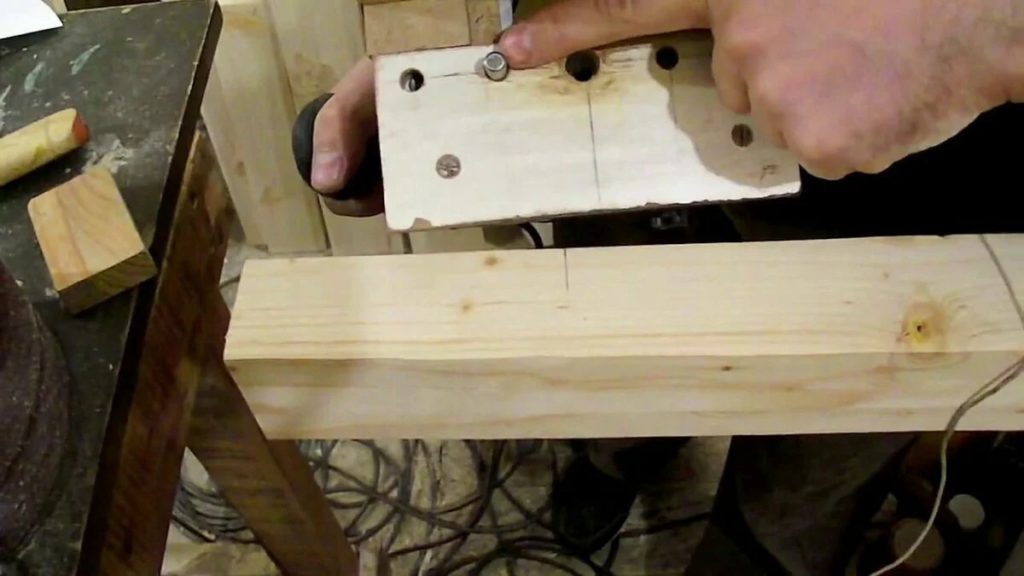

сверление отверстия по разметке
сверление отверстия по разметке

Примеры использования

Как я уже говорил это приспособление является хорошим помощником для сборки на шканты.

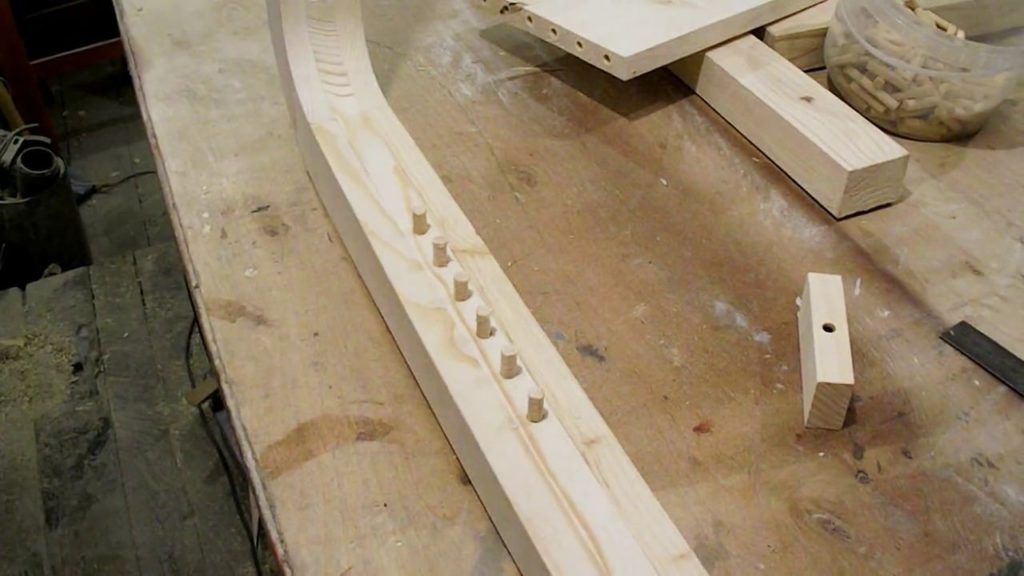

подлокотник дивана с рядом шкантов
подлокотник дивана с рядом шкантов

Такой ряд отверстий делается просто: первое отверстие делается по разметке, а последующие с помощью направляющего шканта, установленного в площадку. Этот шкант вставляется в первое просверленной отверстие, чтобы просверлить следующее. Потом переставляется во вновь просверленное и сверлится следующее и т.д. В галерее показана эта последовательность.

Со снятым уголком это приспособление можно использовать для точного сверления ряда отверстий на плоскости.

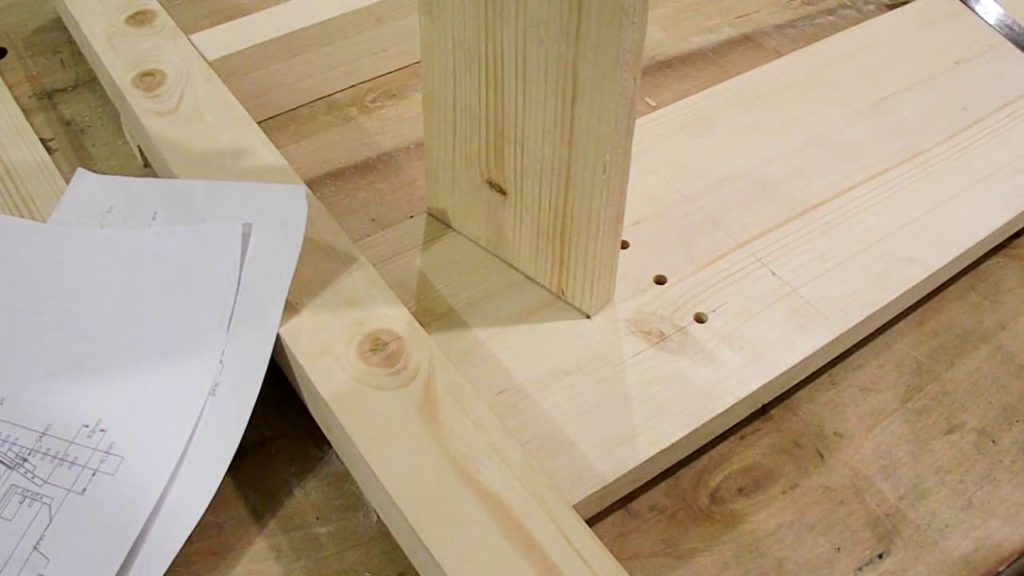

ряд отверстий для шкантов на плоскости
ряд отверстий для шкантов на плоскости

Эти отверстия можно делать как под прямым углом, так и под любым произвольным.

Пазы

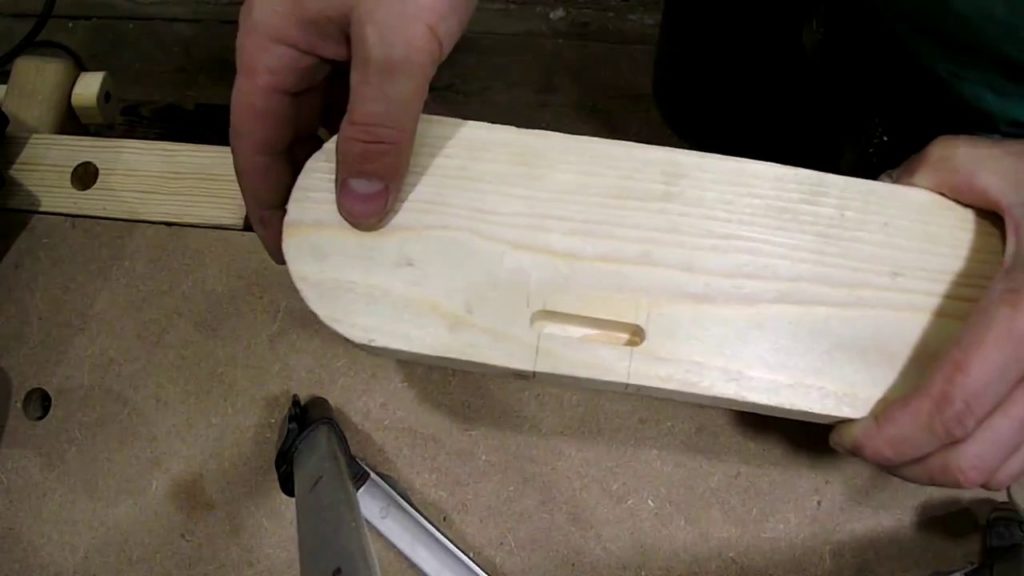

паз сделанный этим приспособлением
паз сделанный этим приспособлением

Это приспособление может помочь сделать вот такие пазы. Верхний уголок служит для настройки расстояния от края детали. Длина паза задается разметкой.

С помощью окошка в верхней части приспособления делаются крайние отверстия паза, а затем с небольшим произвольным смещением сверлятся отверстия межу крайними и в завершении нужно провести фрезой от края до края паза, чтобы его выровнять.

Склейка широкого щита.

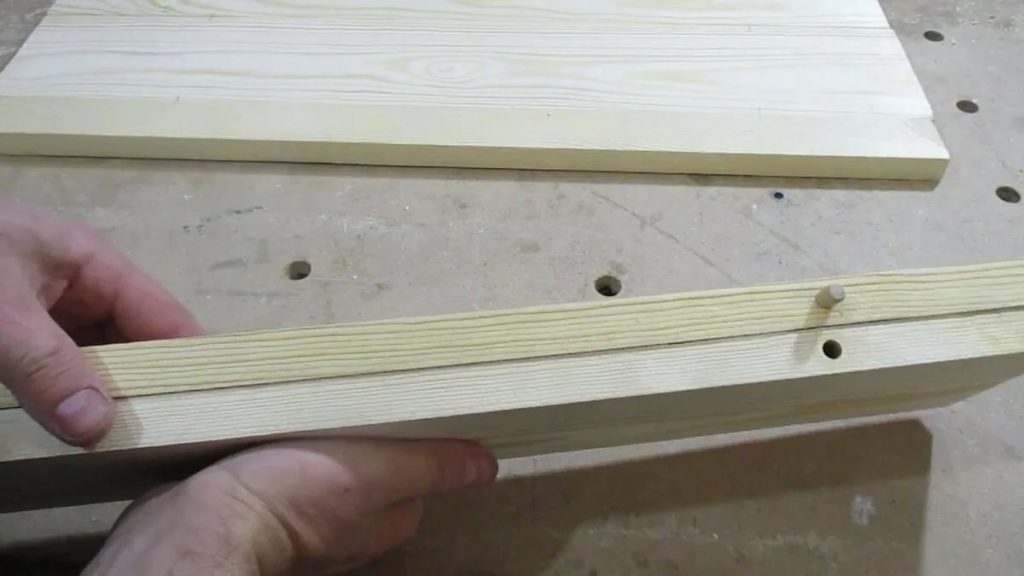

шканты при склейке щита
шканты при склейке щита

Что касается склейки щита. Шканты здесь нужны лишь для того, чтобы предотвратить смещение деталей при стягивании. Нередко случается когда намазанные клеем детали при стягивании струбцинами смещаются. Вот для устранения этого смещения могут помочь шканты.

На этом завершаю. Спасибо что дочитали.

Александр.
