Приспособление и способ делать ряд отверстий с заданным шагом на сверлильном станке

Приветствую. Пинтерест (pinterest.ru) - это уникальный ресурс, на котором можно найти множество идей, и вот одну из таких идей я решил реализовать для своего сверлильного станка.

приспособление

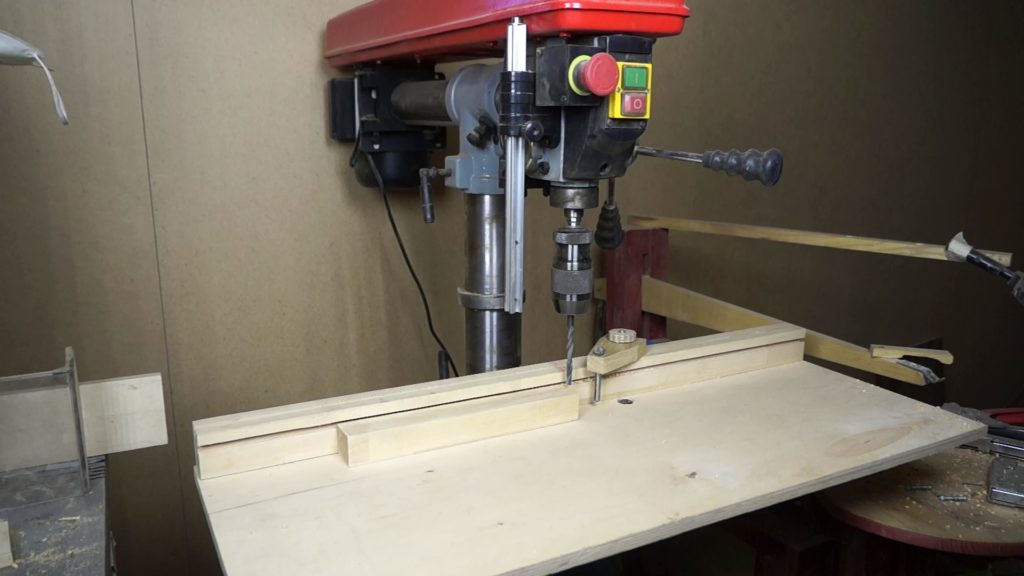

Сверху в опорном бруске сделан Т-образный паз, в котором установлен брусок с ограничителем. Этот брусок подвижный, его можно устанавливать на нужном расстоянии от сверла, а ограничитель может быть размещен ближе или дальше от опорного бруска.

приспособление

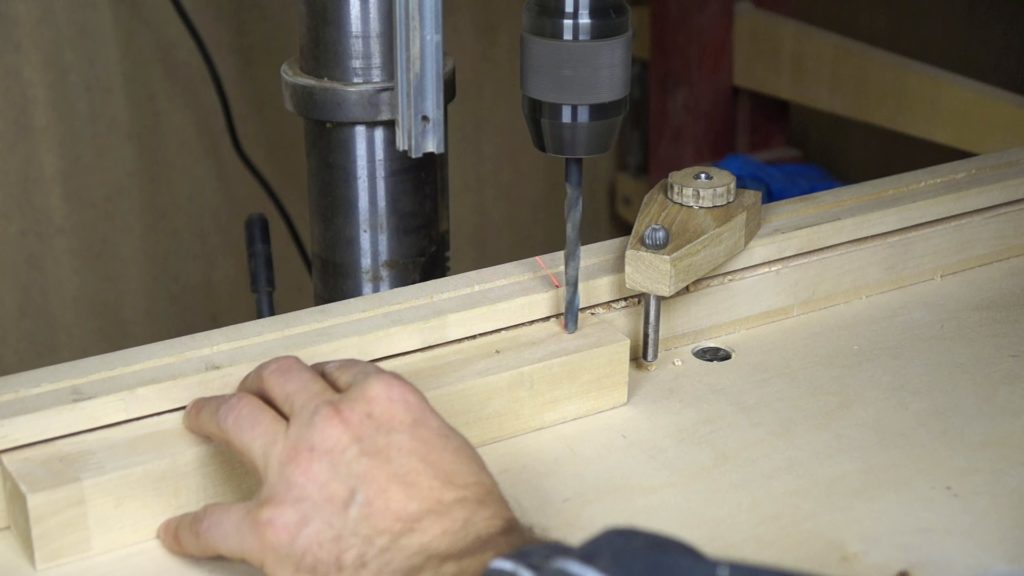

Сверление первого отверстия.

Для того чтобы просверлить ряд отверстий с заданным шагом, нужно для начала разметить два отверстия, просверлить первое и по нему настроить шаг сверления.

приспособление

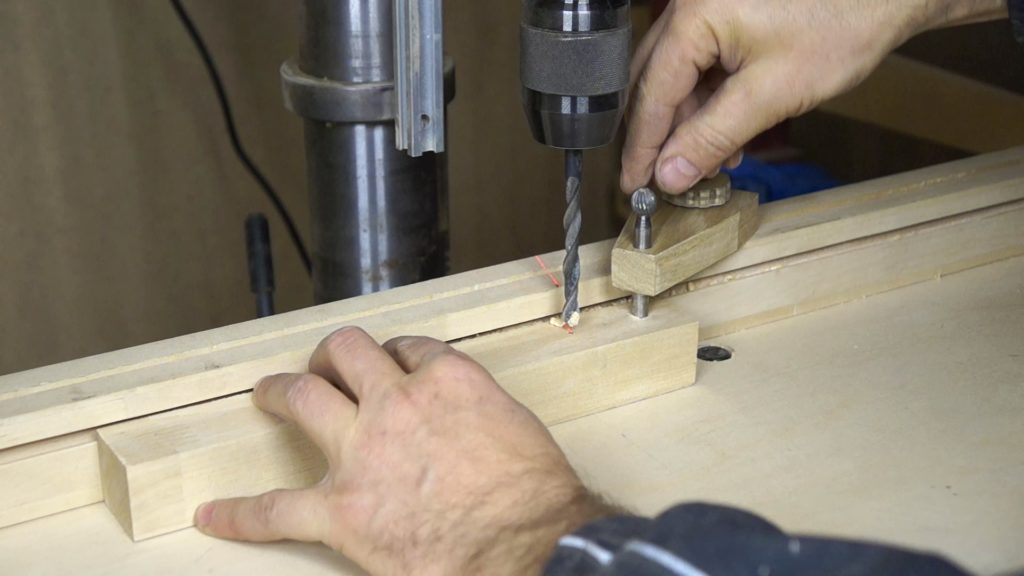

Ограничитель приспособления настраивается по первому отверстию.

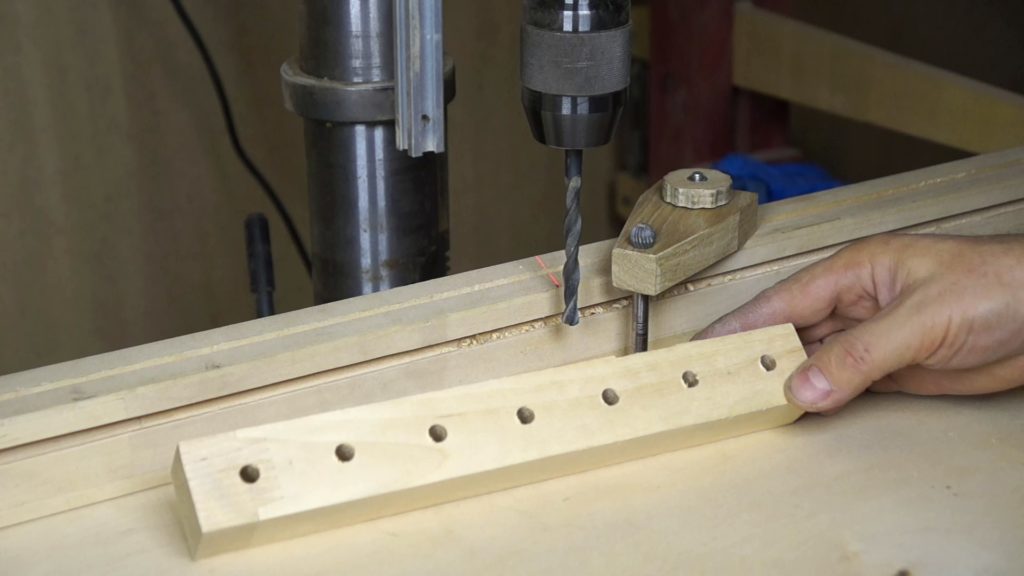

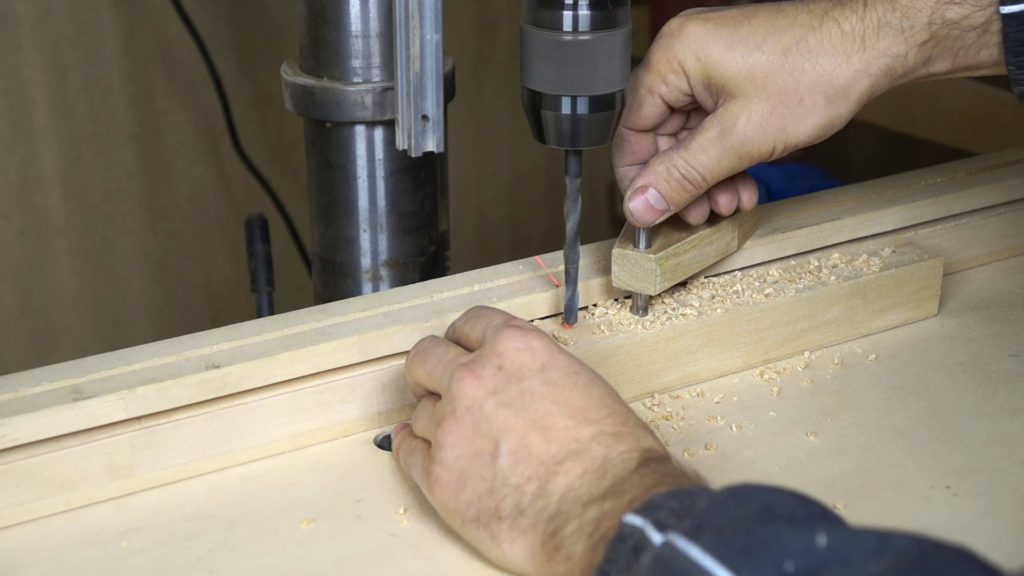

Далее можно шаг за шагом просверлить весь ряд отверстий.

приспособление

приспособление

Можно также использовать сверло другого диаметра и шаг сверления настраивать от края заготовки.
