Приемы использования самодельного присадочника

Здравствуйте.

Для любого инструмента - самодельного или промышленного - важно понимать как его эффективно использовать. И в этой статье посмотрим на возможности самодельного присадочного фрезера.

Очевидное использование такого приспособления - это сверление отверстий под шканты в торце доски и соответственно в плоскости скраю доски.

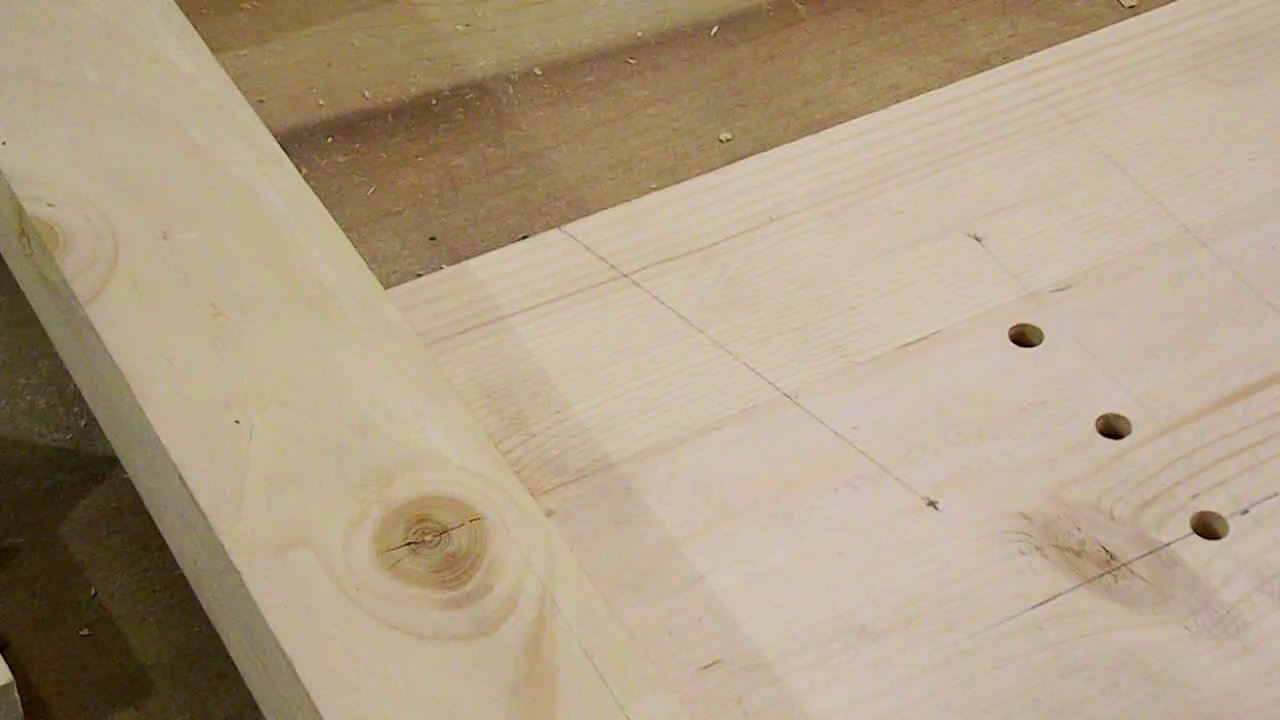

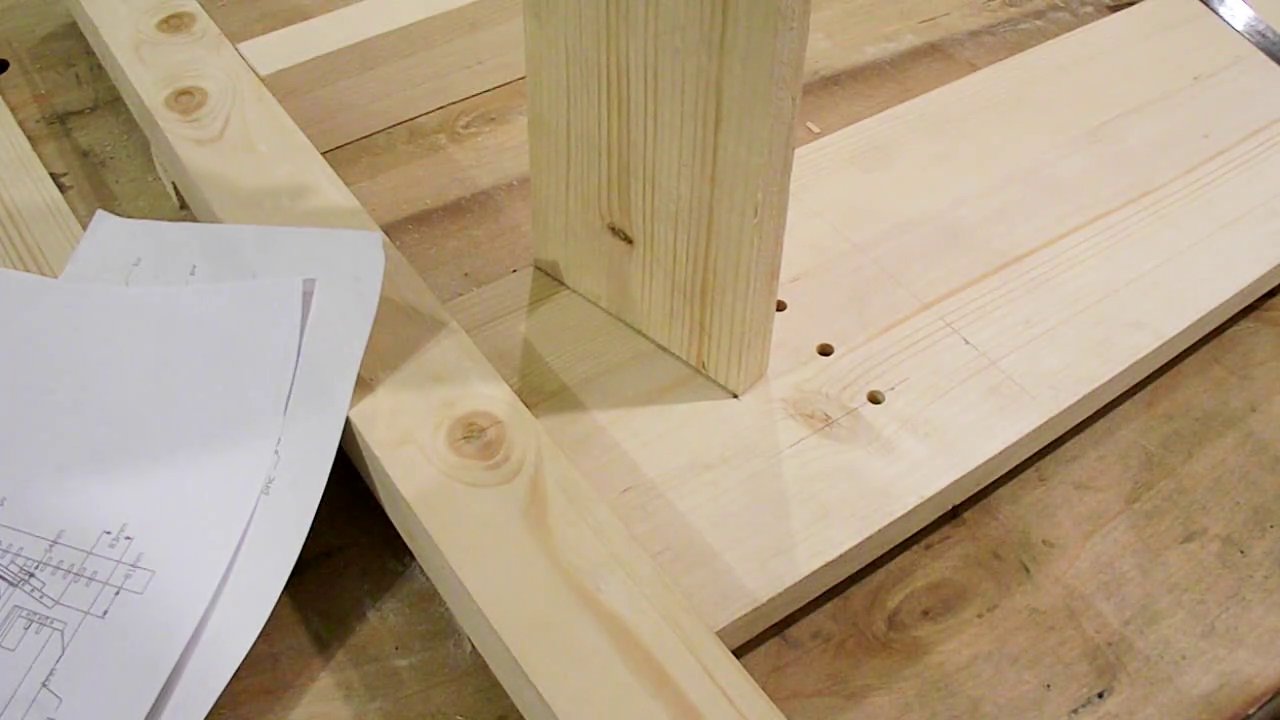

А как насчет соединения двух досок на значительном расстоянии от края и еще под углом.

Для сверления в торце доски самодельны присадочник применить несложно - высталяется упор на половину толщины доски, делается первое отверстие по ограничителю, а остальные отверстия делаются с шагом, заложенным в самом приспособлении.

А вот чтобы сделать соответствующие торцу отверстия в проскости и еще под углом, нужно провести подготовку.

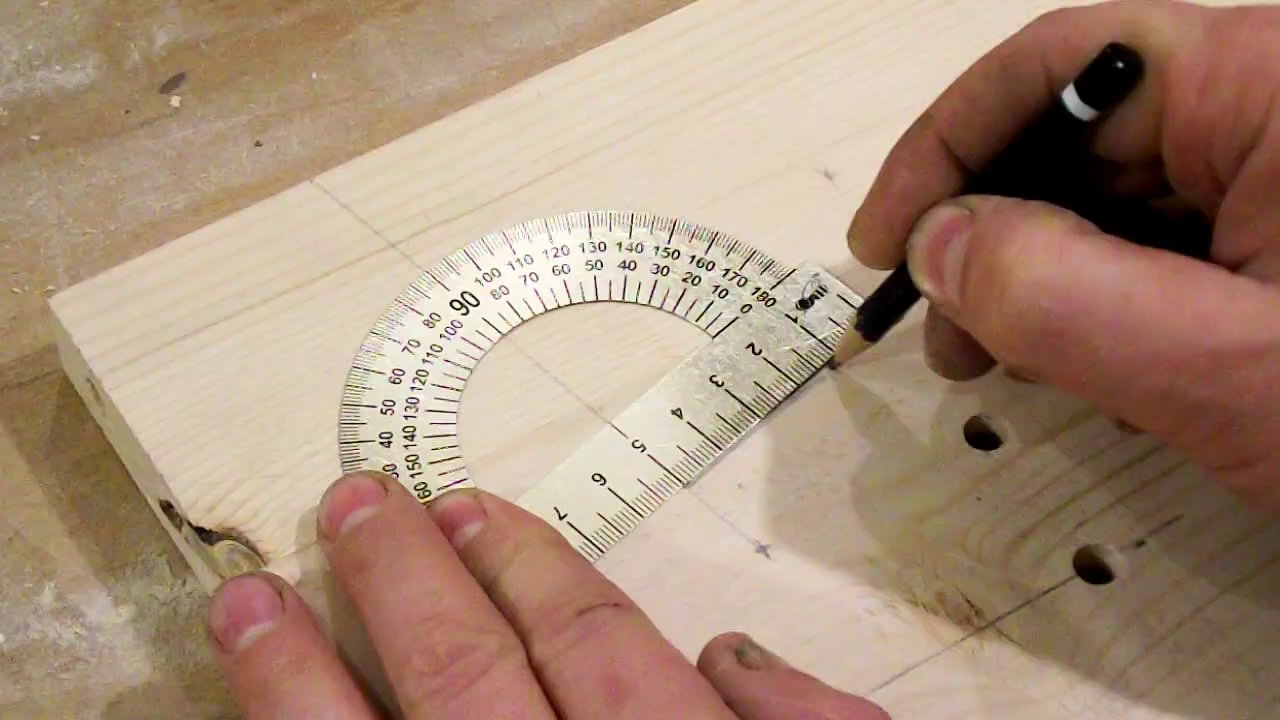

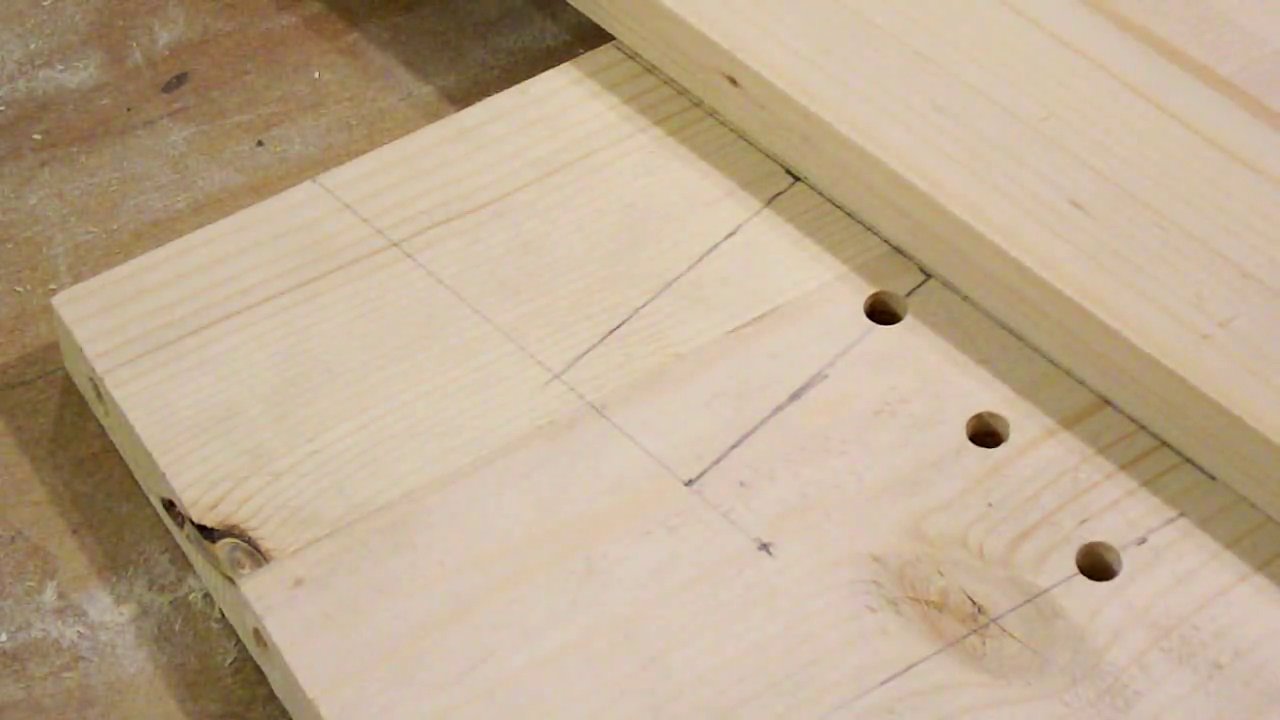

Для начала размечаем край доски - как она должна установиться. Далее проводим перпендирулярную линию там где нужно сделать первое отверстие и отмечаем расстояние от центра сверления до края площадки фрезера + половина толщины доски.

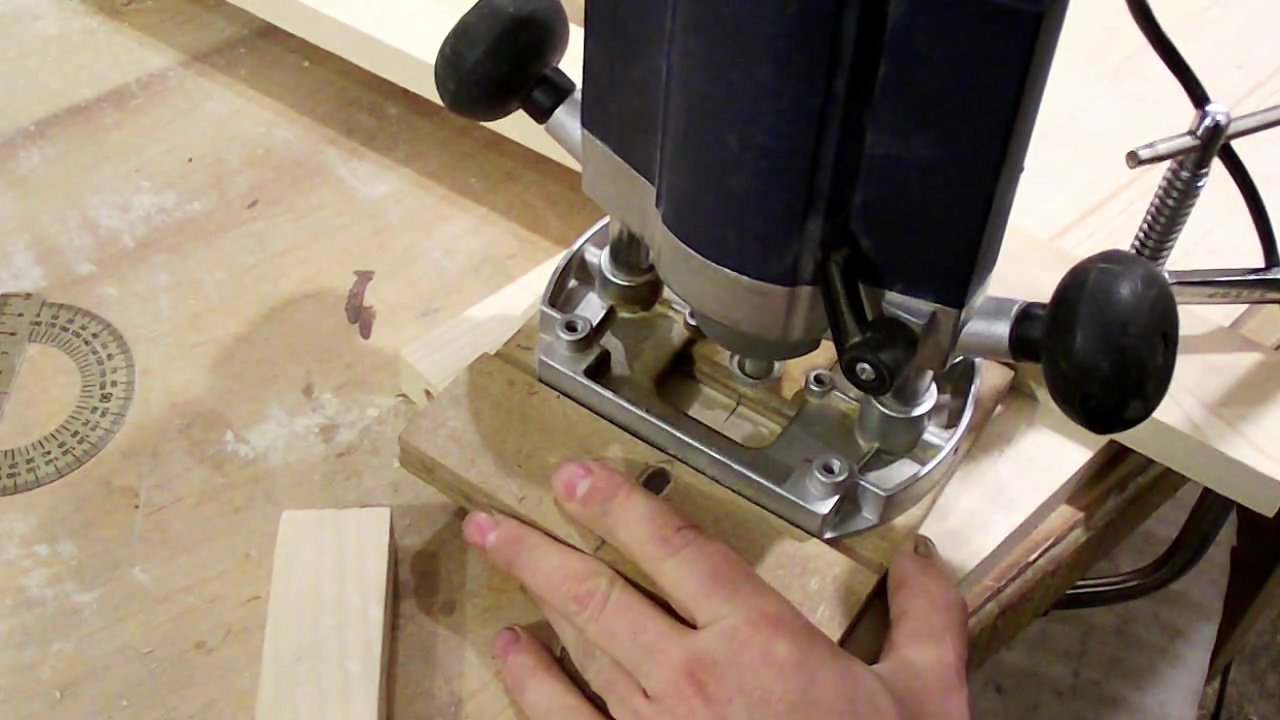

И на этом расстоянии струбцинами закрепляем упорную планку параллельно разметке. С самодельного присадочного фрезера снимаем перпендикулярный упор и по разметке сверлим первое отверстие. То есть упираем площадку фрезера в закрепленную планку и совмещаем метку центра сверления с линией где нужно сверлить первое отверстие.

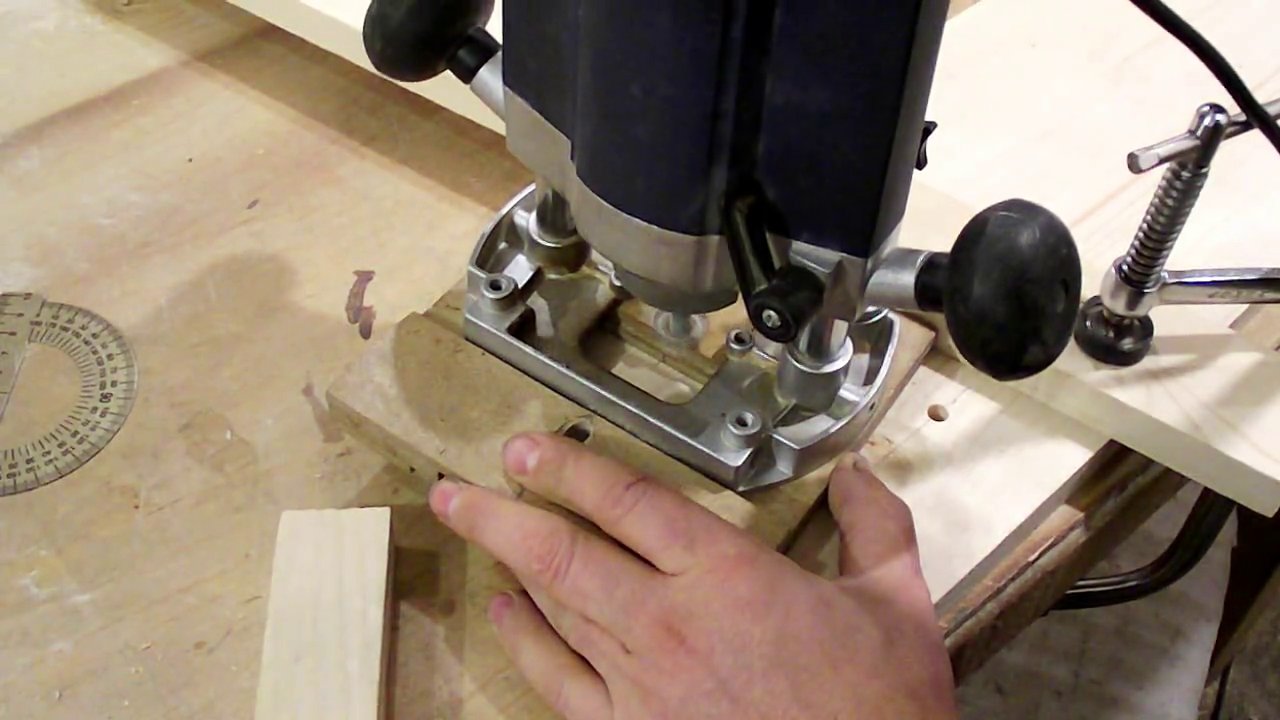

Далее ставим ограничительный шкант и вставляя его в просверленное отверстие делаем следующее.

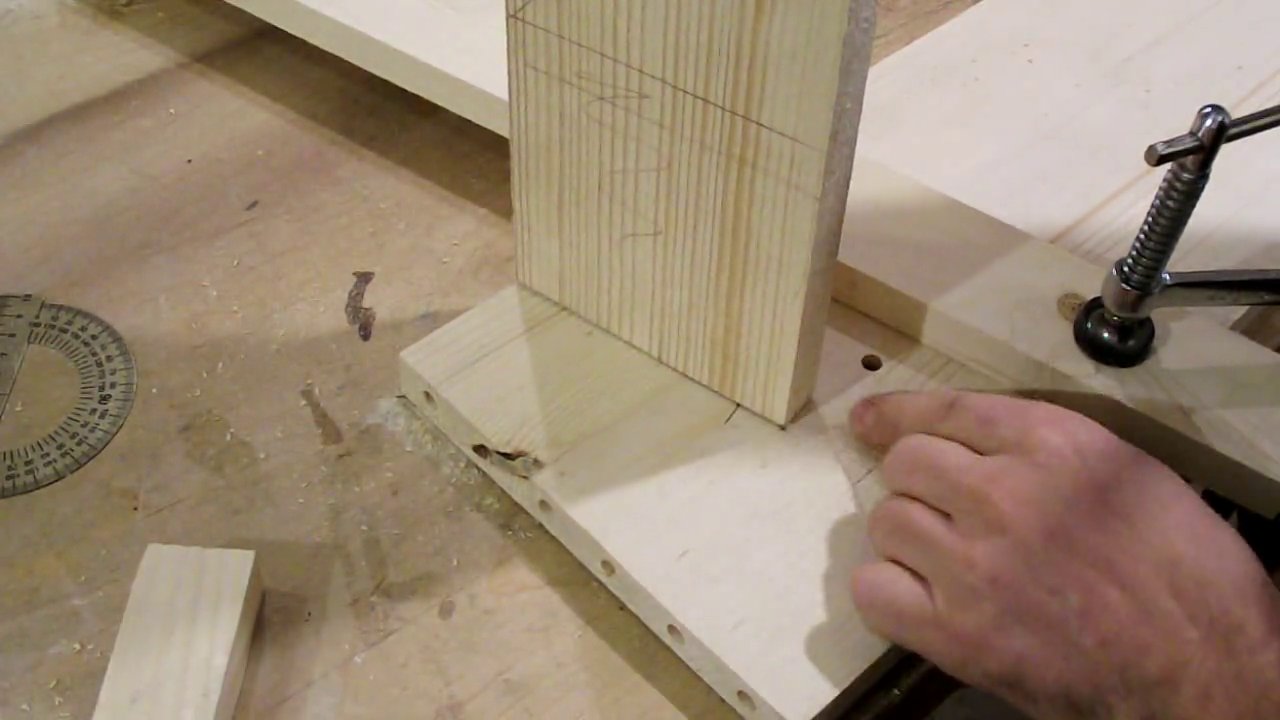

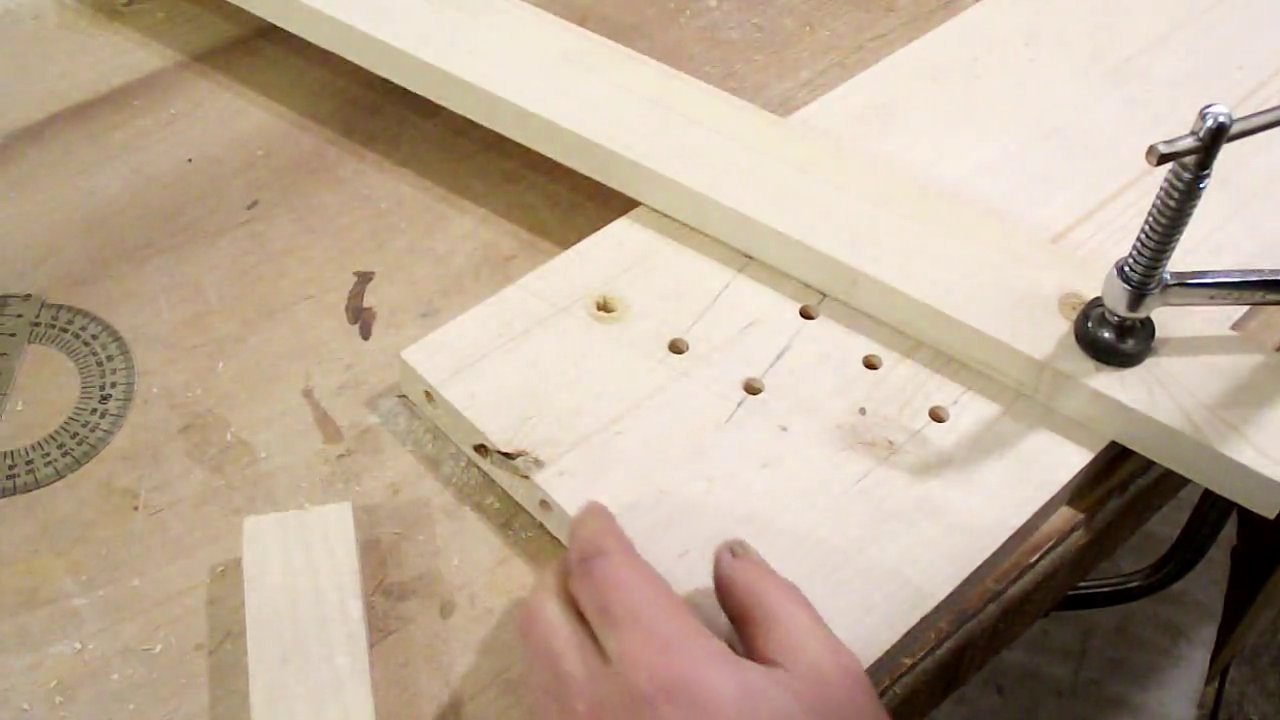

Также сверлим еще одно отверстие. И таким образом получаем ряд отверстий, расположенных строго вдоль размеченной линии на нужном расстоянии, а также полностью совпадающими с отверстиями в торце доски.
