Изготовление гнутых спинок. Приспособление для фрезера.

Здравствуйте.

Иногда возникают задачи изготовление цельных гнутых деталей для различных изделий в данном случае это будет спинка для стула.

Способов решения подобных задач есть несколько и в этой статье я предлагаю один из способов – сделать это с помощью фрезера.

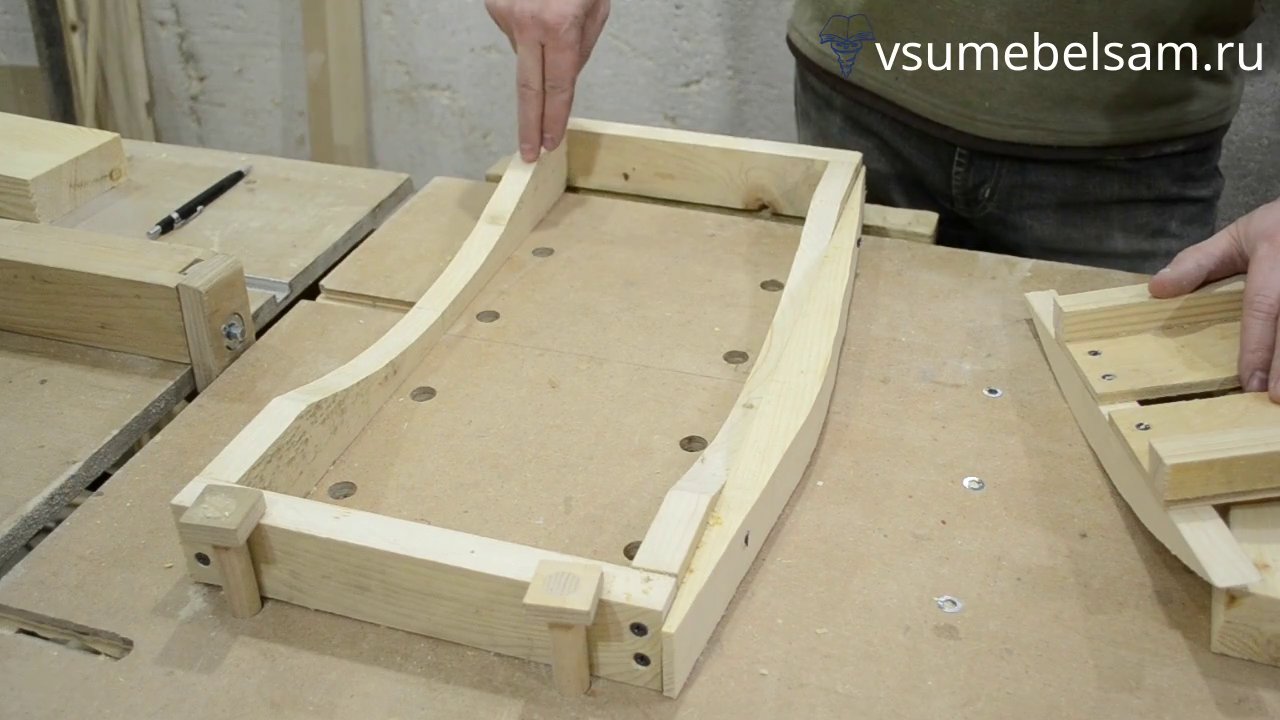

Для этого можно сделать простое приспособление, которое представляет собой обычную рамку. В двух противоположных сторонах рамки сделан вырез с необходимым радиусом ( в данном, конкретном случае – 450мм )

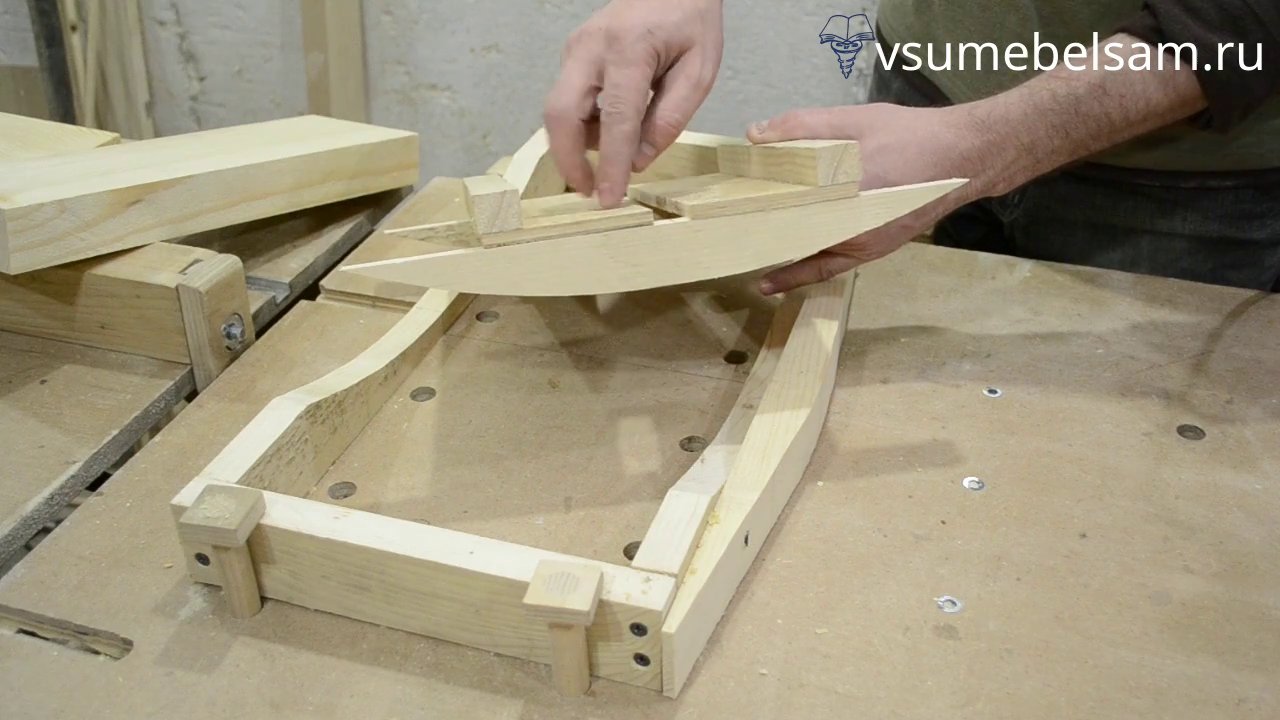

Из вырезанных частей сделана еще одна рамка.

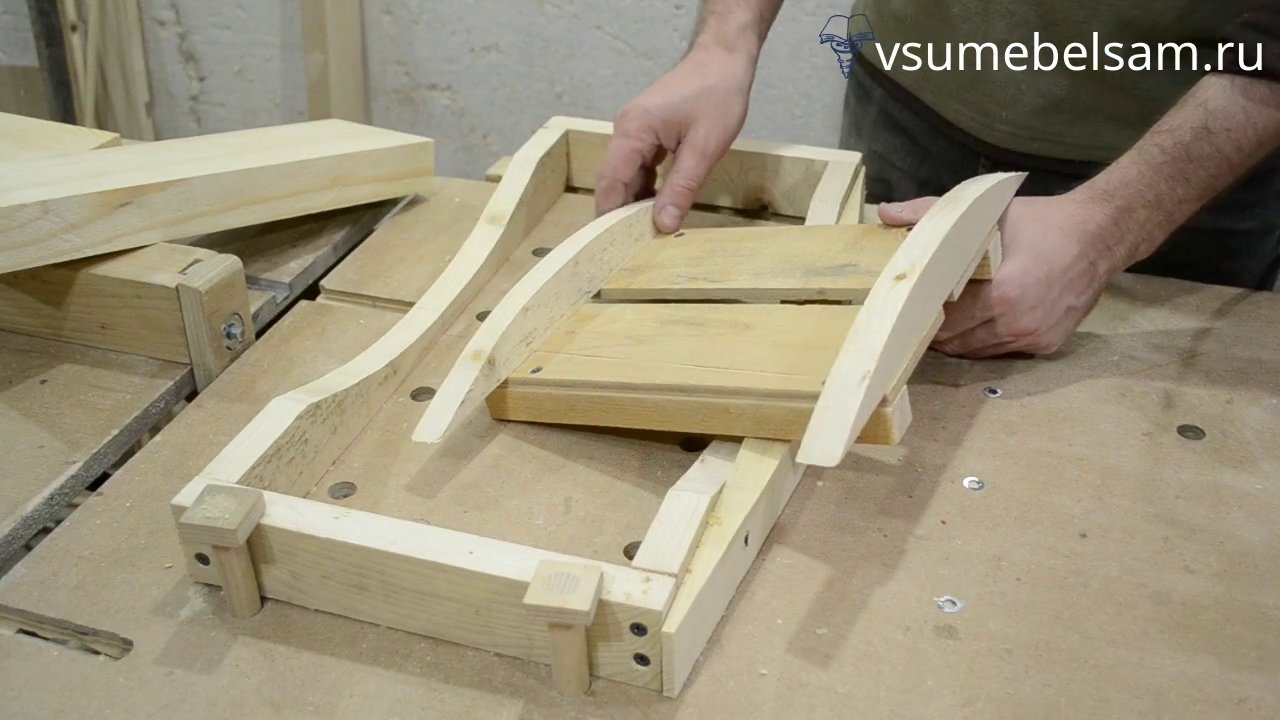

Эта рамка скреплена тонкой фанерой с ограничивающими брусками. В середине верхней рамки оставлен паз для фрезы, а бруски служат ограничителями для площадки фрезера.

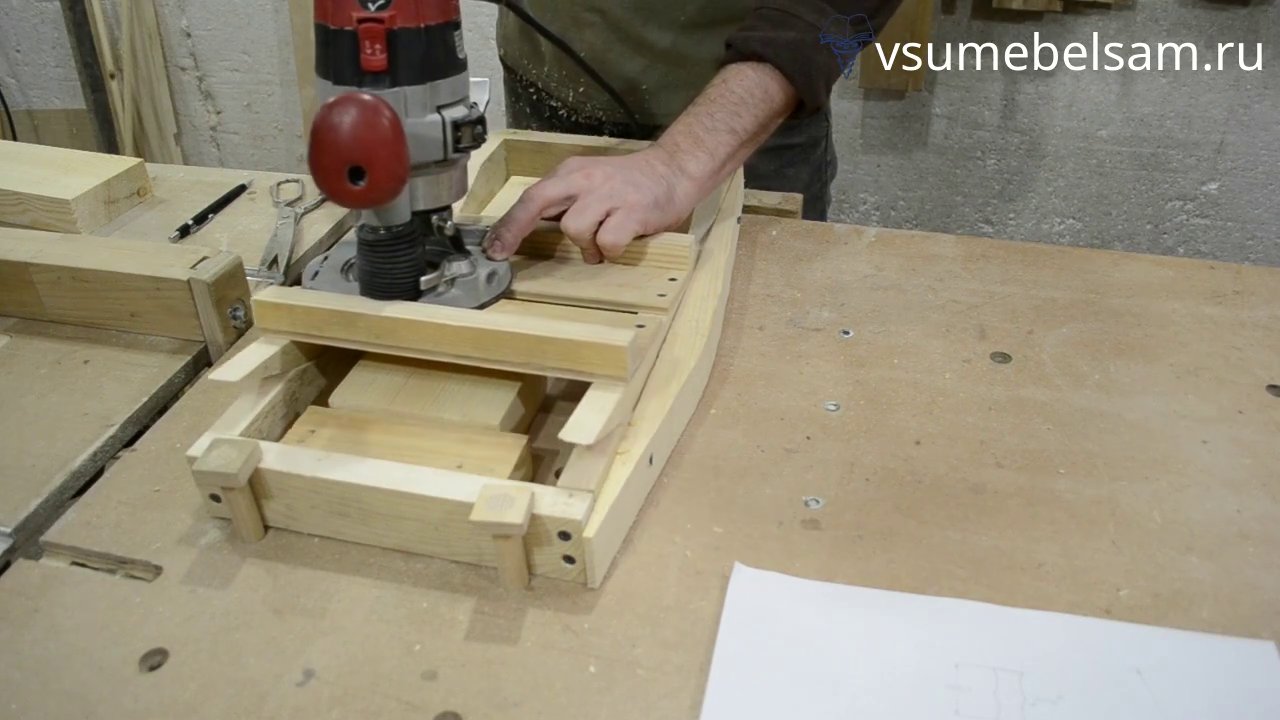

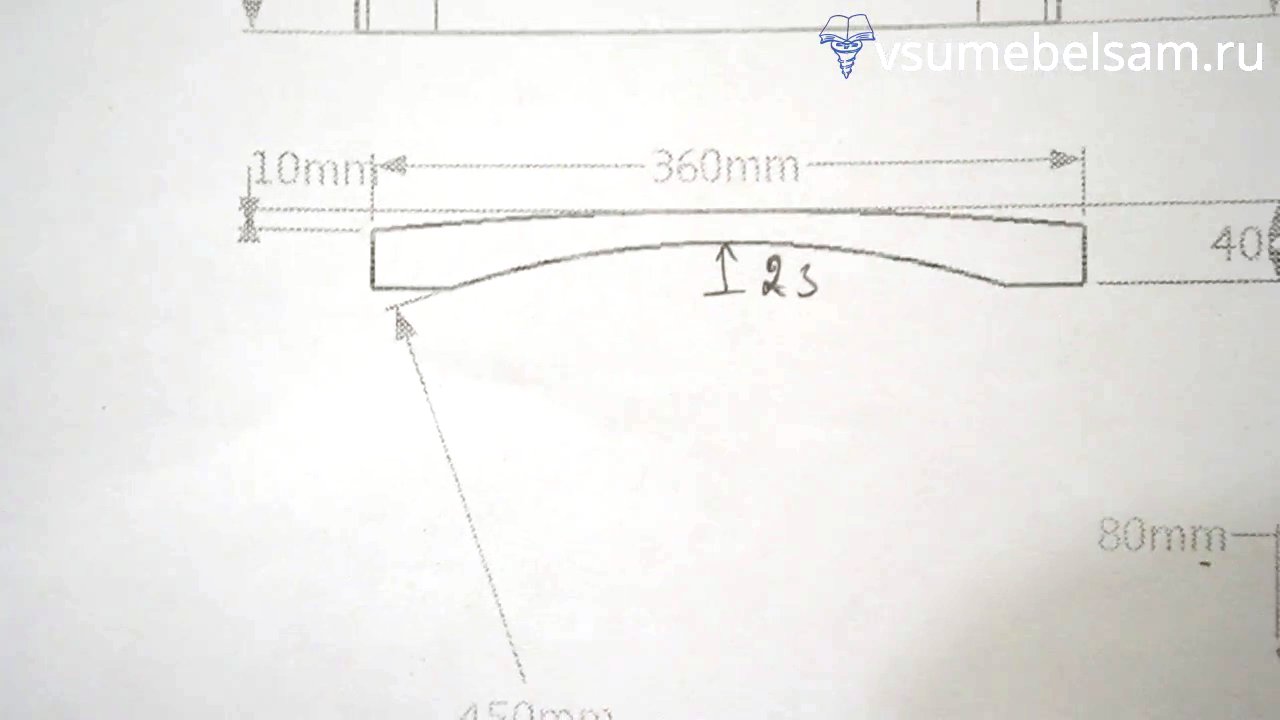

Чтобы сделать выборку как указано на чертеже вверху, нужно сначала закрепить деталь, а затем поместив фрезер в верхнюю рамку за несколько проходов сделать нужное углубление.

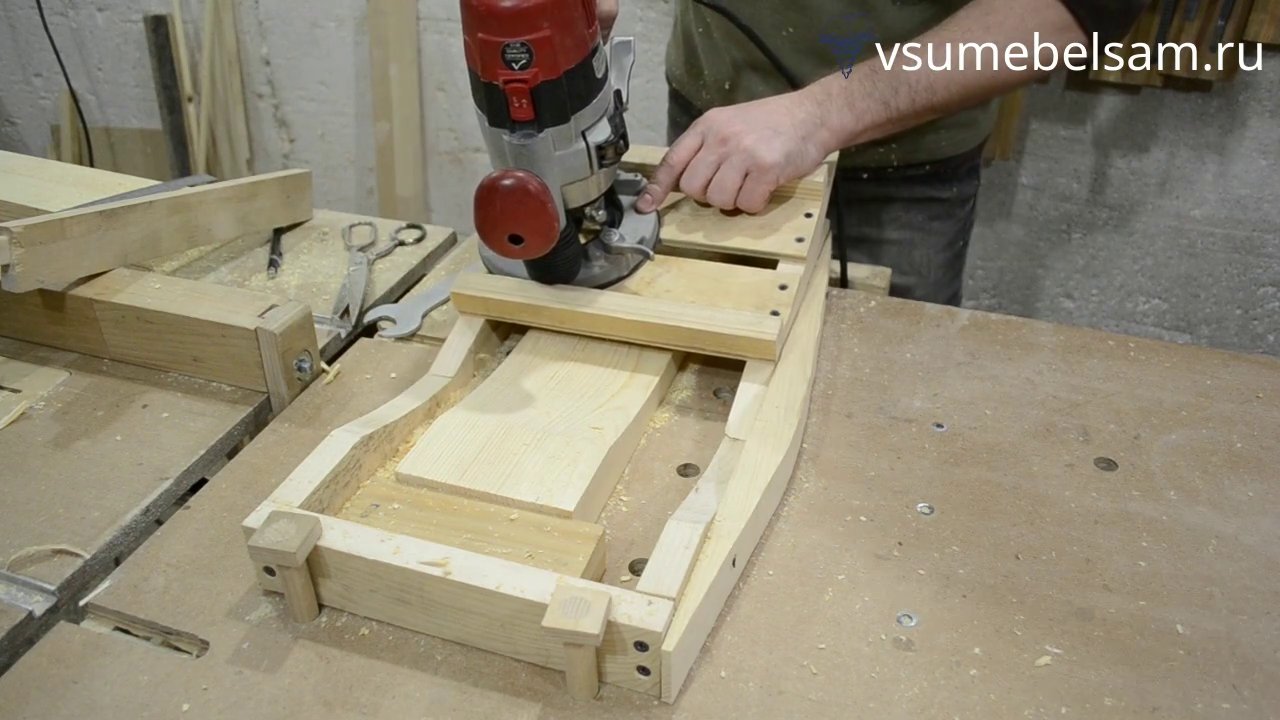

Верхняя рамка здесь двигается по радиусу нижней рамки как на качелях. На фрезере устанавливается обычная прямая фреза (в данном случае использовалас фреза диаметром 16 мм). За один проход снимать нужно 5-7 мм. Фрезер при каждом качании смещаете немного в сторону чтобы снять новый слой.

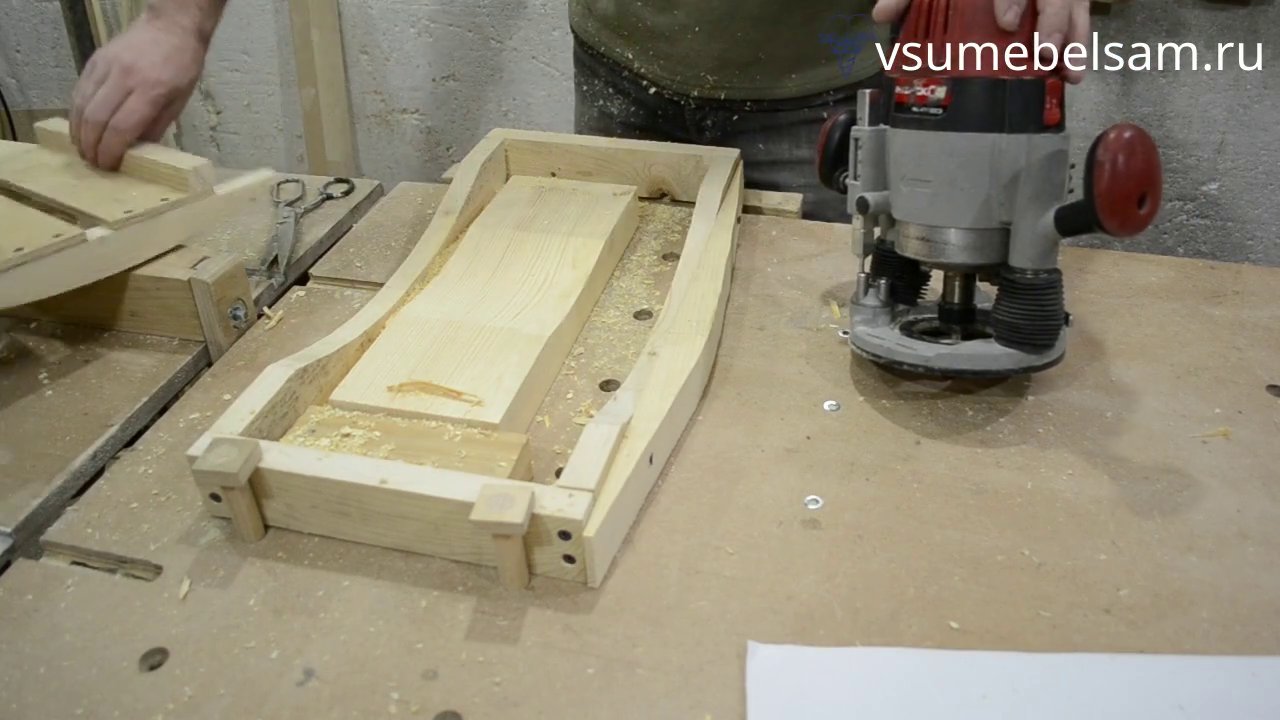

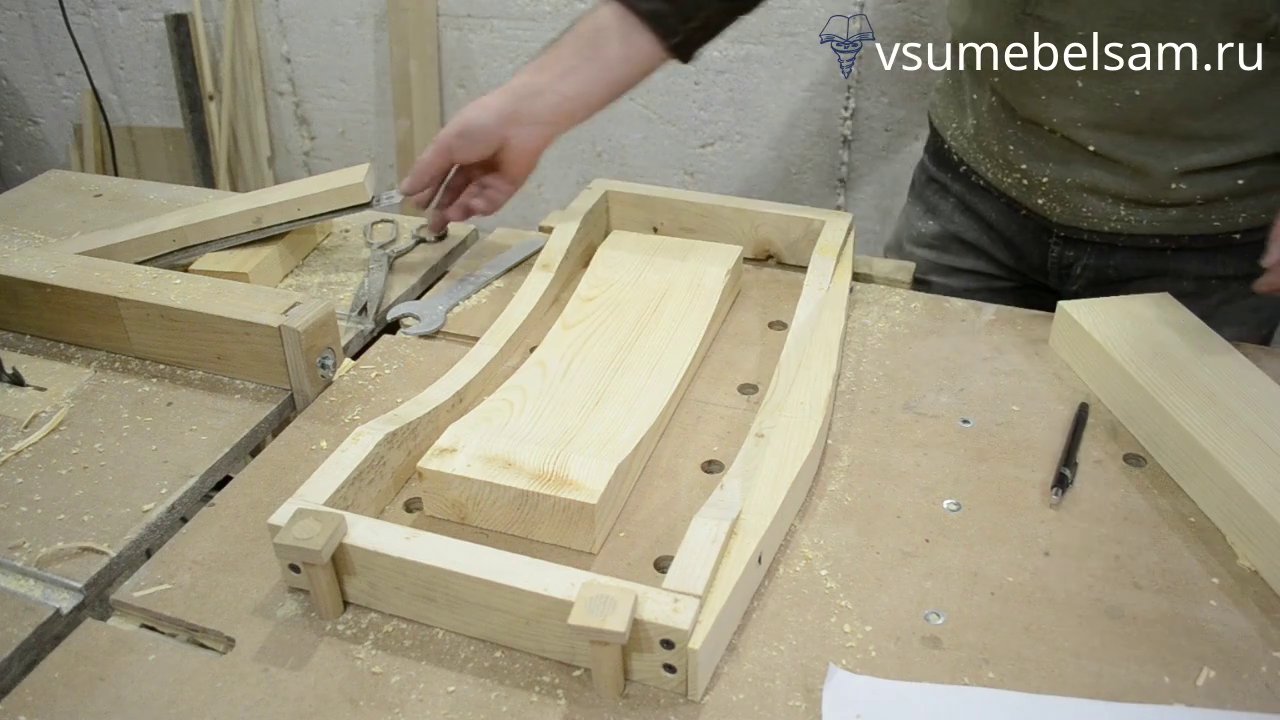

На фото выше результат после первого прохода. Далее фреза выставляется на большую глубину и делается следующий проход. И так несколько раз пока не получится нужная выборка.

Подобный результат можно было получить и на ленточной пиле, но показанный способ обладает рядом преимуществ. Этим способом можно делать углубления в сиденьях стульев или делать сплошные гнутые спинки. Кроме того, вращая заготовку (или само приспособление) можно делать сферические выборки большого радиуса в деталях.

С уважением, Александр Климов.
