Геометрия в столярке. Часть 1.

Здравствуйте.

Как ни крути, а без геометрии в столярке не обойтись. Этой публикацией я начинаю цикл о геометрии и как она используется в деревообработке.

Сегодня тема о том как можно получить идеально ровные рейки. Этот метод известен как метод Уитворта(Витуорт). Появление этого метода относится к первой полвине 19-го века.

В чем суть метода.

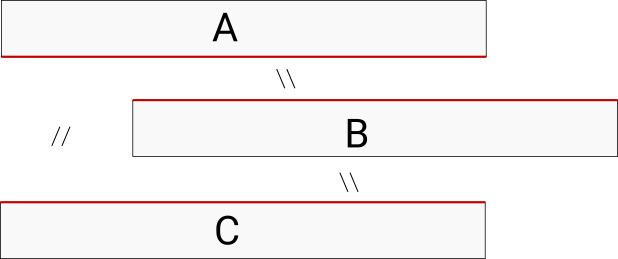

Допустим имеется три рейки с относительно ровными ребрами. Если приложить две рейки к друг другу можно увидеть, что они не везде плотно прилегают друг к другу.

Можно подогнать эти две рейки, чтобы они соприкасались без зазоров, но если взять третью рейку, то она не будет точно прилегать к первым двум.

То есть, рейки А и В могут идельно совпадать друг с другом, но при этом одна может быть слегка вогнутой, а другая соответственно слегка выпуклой. И если взять рейку С, то она не сможет идеально прилегать одновременно к выпуклой и вогнутой сторонам. А вот если подогнать ее к А и к В одновременно, то получатся три идеально ровные рейки.

Реализовать на пркатике такое возможно с использованием цветных мелков - по реброу проводим мелком затем прикладываем рейку, слегка двигаем её вперед-назад влоль ребра и получаем на ней отметки где она плотно прилегает, а где нет. Далее рубанком или шлифмашинкой снимаем окрашенные участки. Так повторяется несколько раз пока рейки не подгонятся точно. Далее то же самое делается с третьей рейкой.

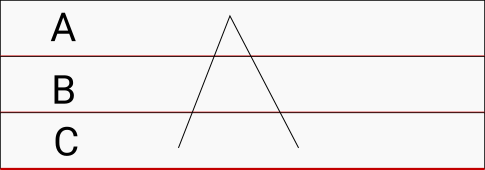

На практике в деревообработке я пока не встречал задач, где такой метод можно применить, разве что для изготовления длинных деревянных линеек. Но все же способ подгонки реек притиркой очень хорошо подходит для изготовления щитов. Только там нужно подгонять элементы щмта последовательно и перед склейкой делать разметку ,чтобы не перепутать порядок.

С уважением Александр Климов.
