Когда возникает потребность раскраивать листовые материалы, это приспособление может сильно выручить.

Из листовых материалов чаще приходится пилить фанеру с размерами 1520х1520 мм. На этот размер и опирался при изготовлении.

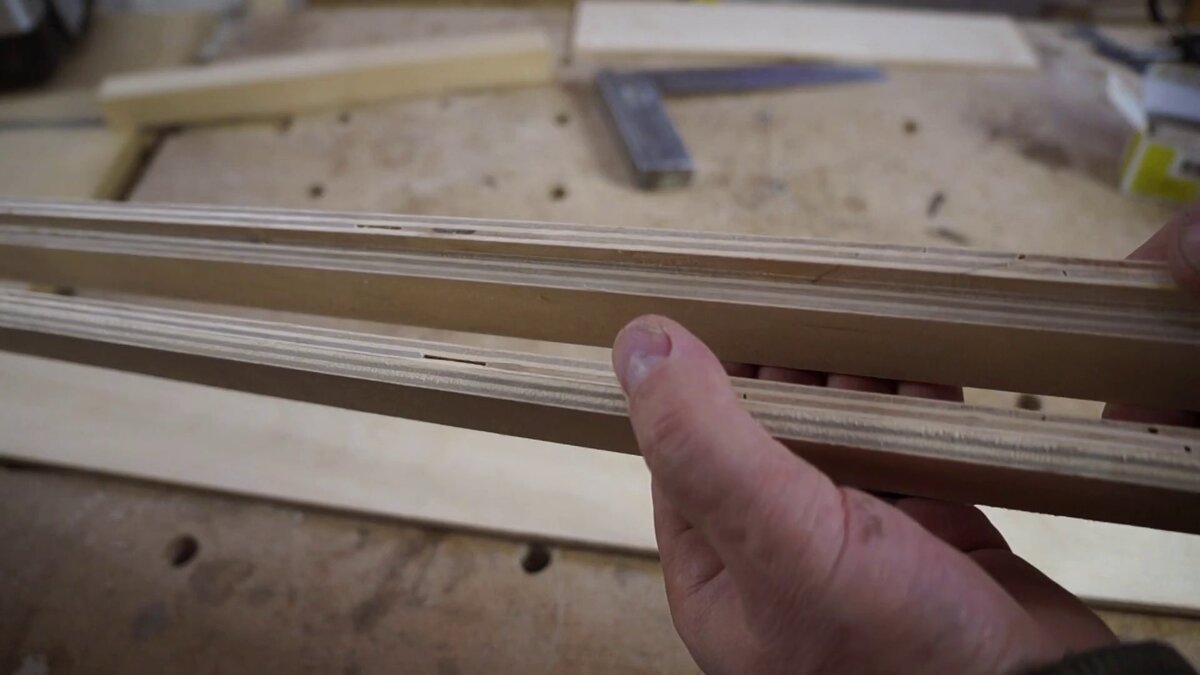

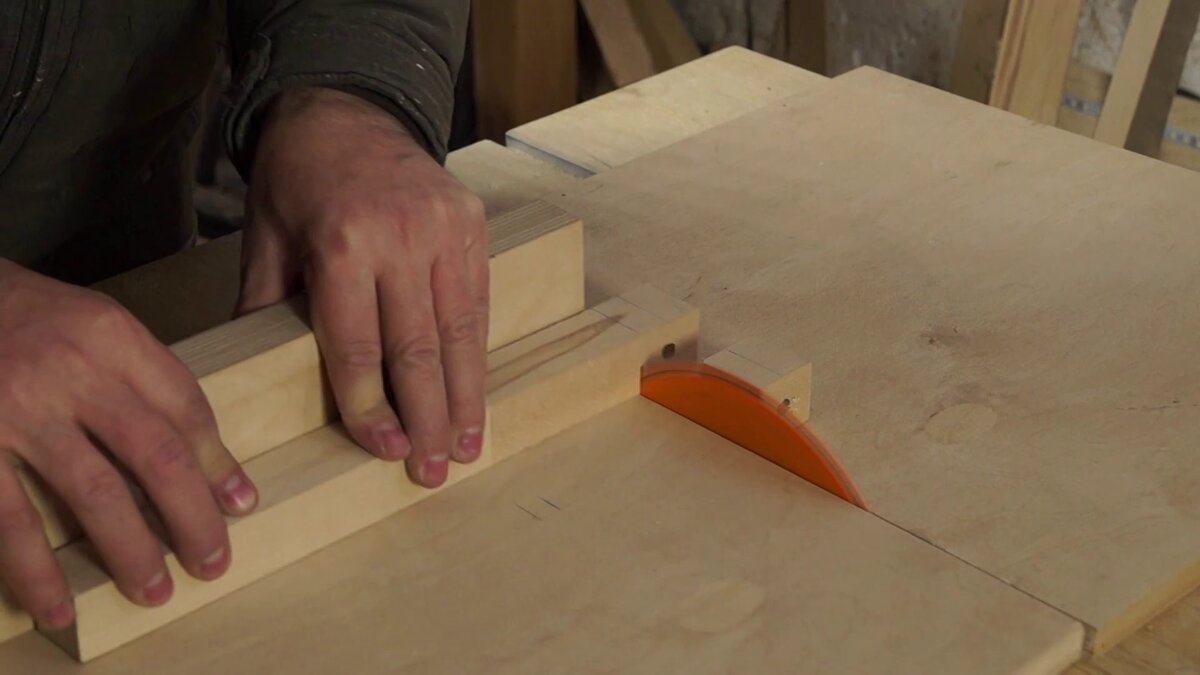

От листа 15 мм фанеры отрезал две полоски и с помощью циркулярки сделал в них четверть.

Рейки из фанеры

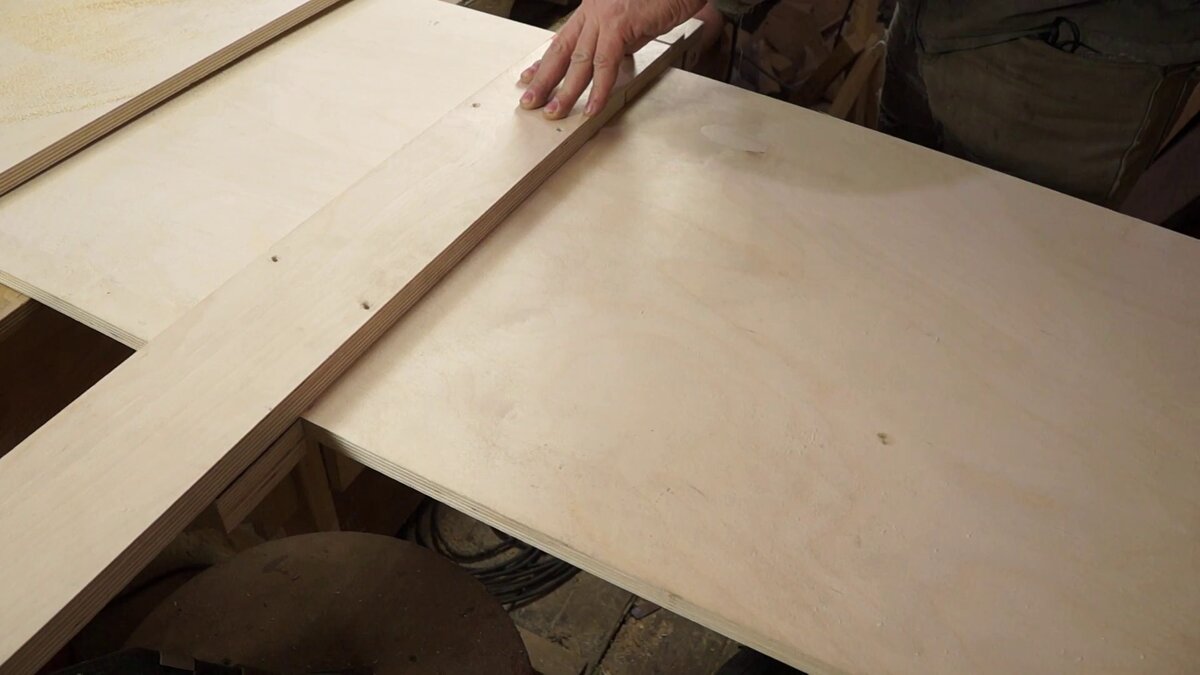

Эти рейки наклеивались на основание из 6 мм фанеры так чтобы получался Т-образный профиль для подвижного упора.

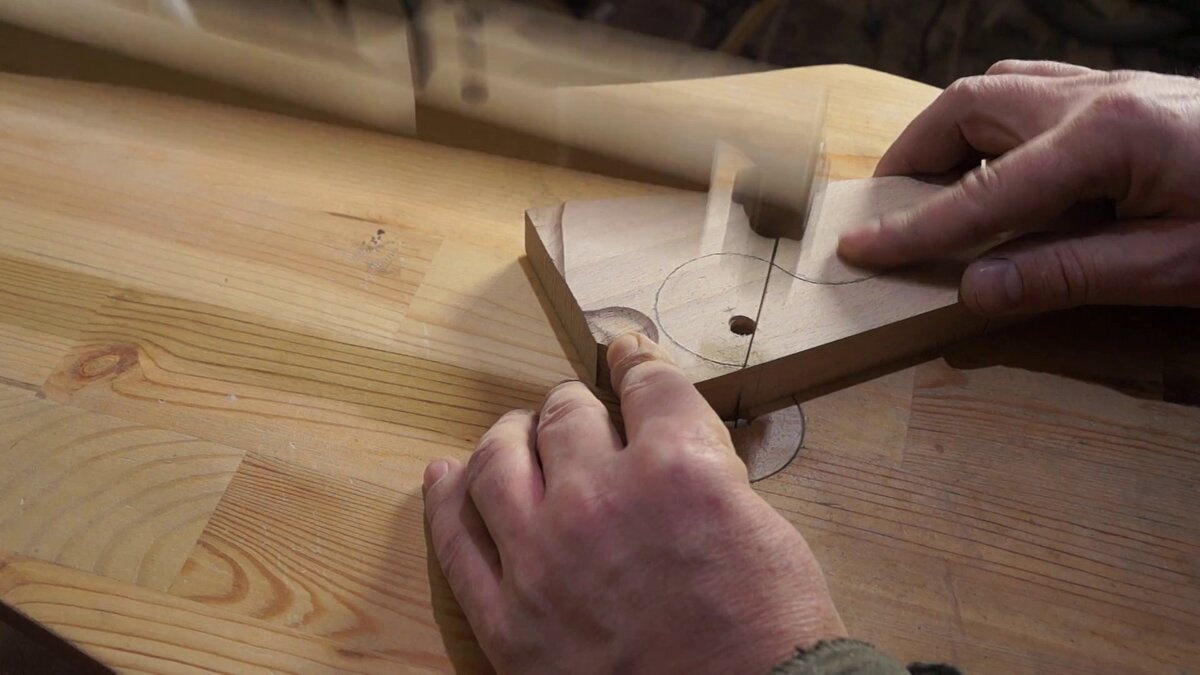

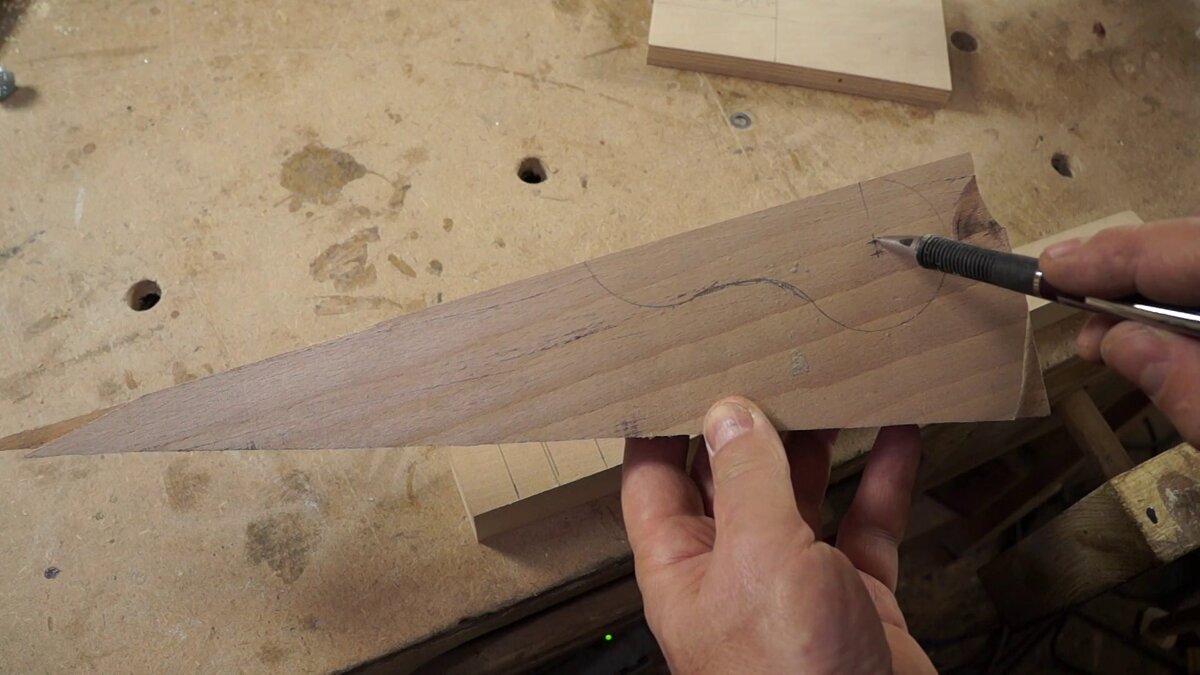

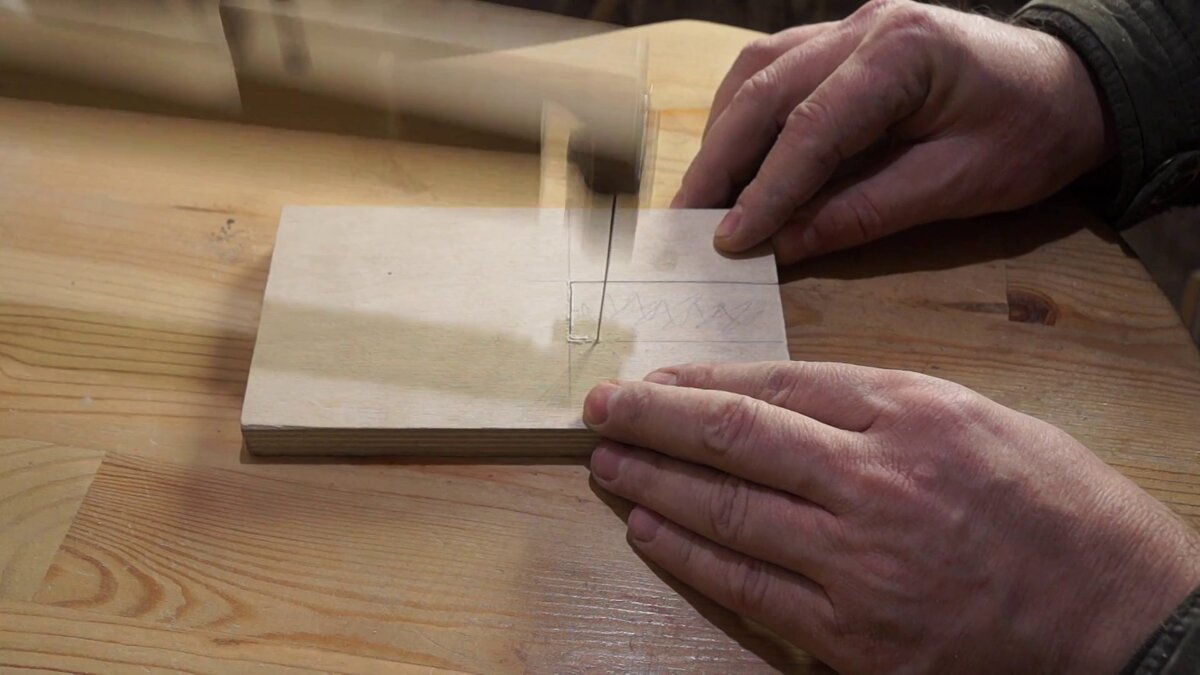

Изготовление частей зажима

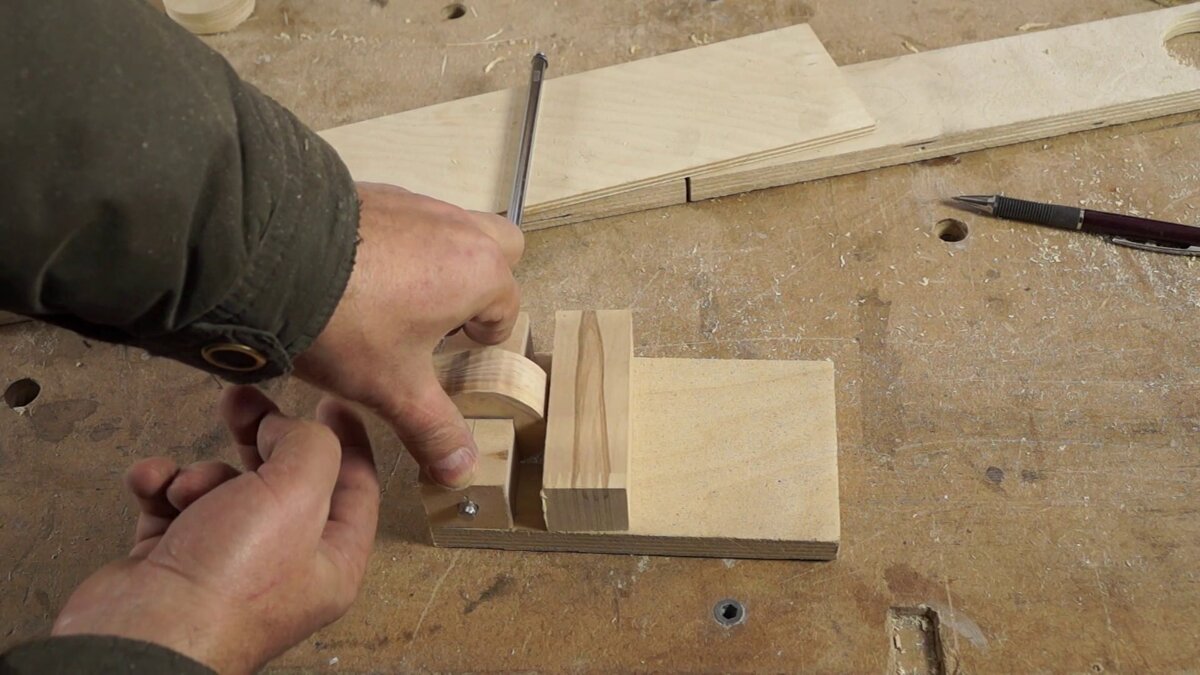

Посмотрел как это будет работать и склеил.

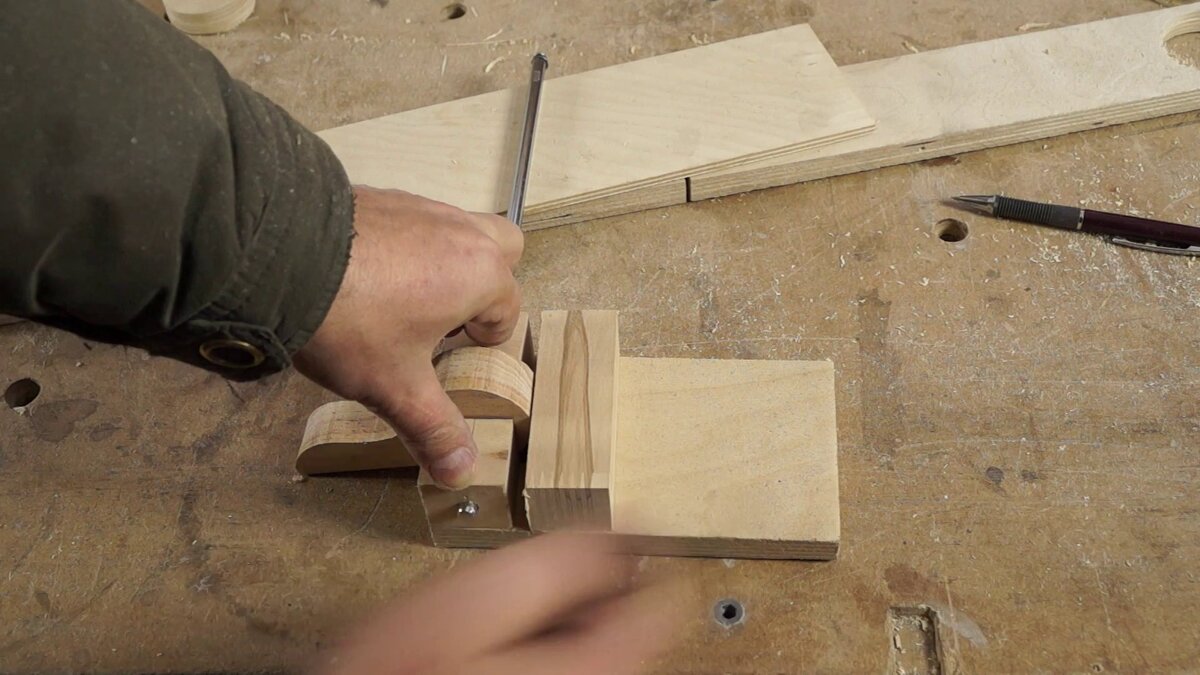

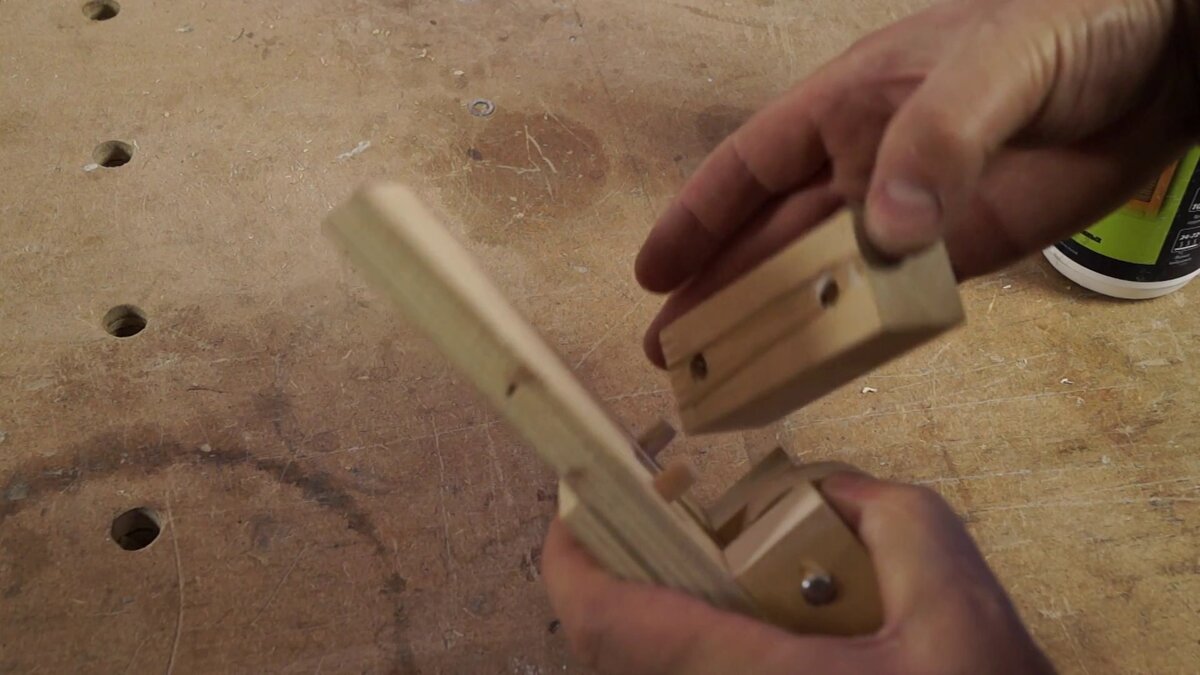

Подвижный прижим сделал из двух частей: брусок снизу и тонкая фанерка сверху. Между собой соединил шкантами, а в основании блока с эксцентриком сделал под шканты прорези, чтобы прижим мог смещаться.

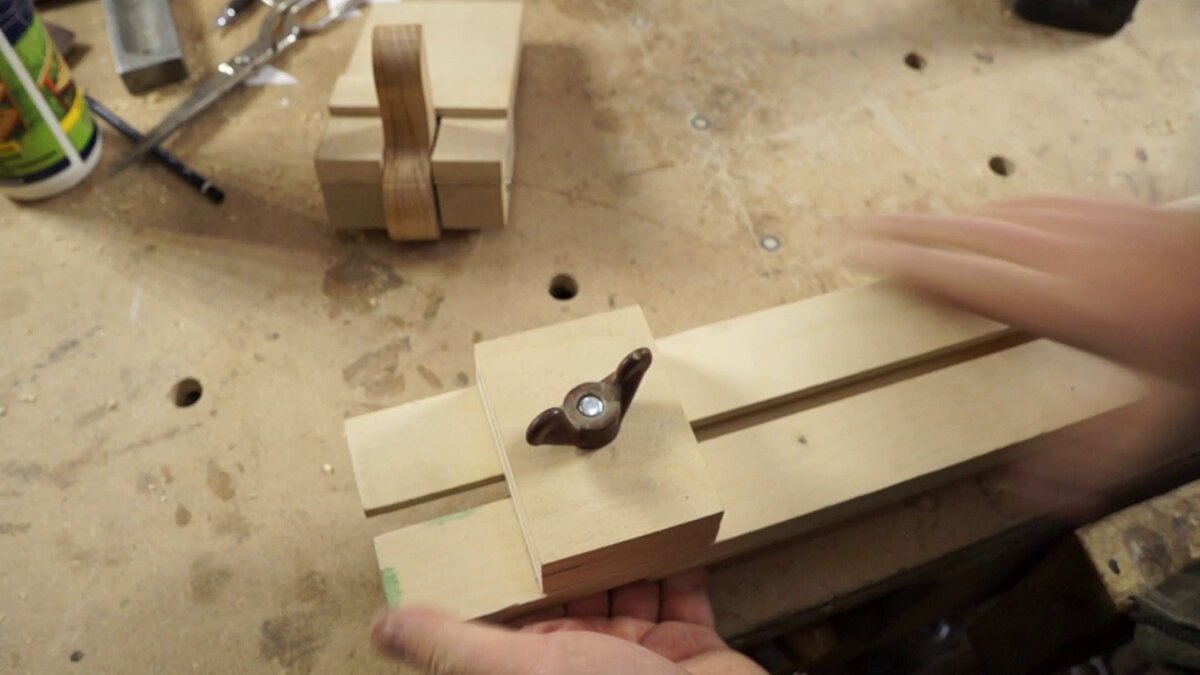

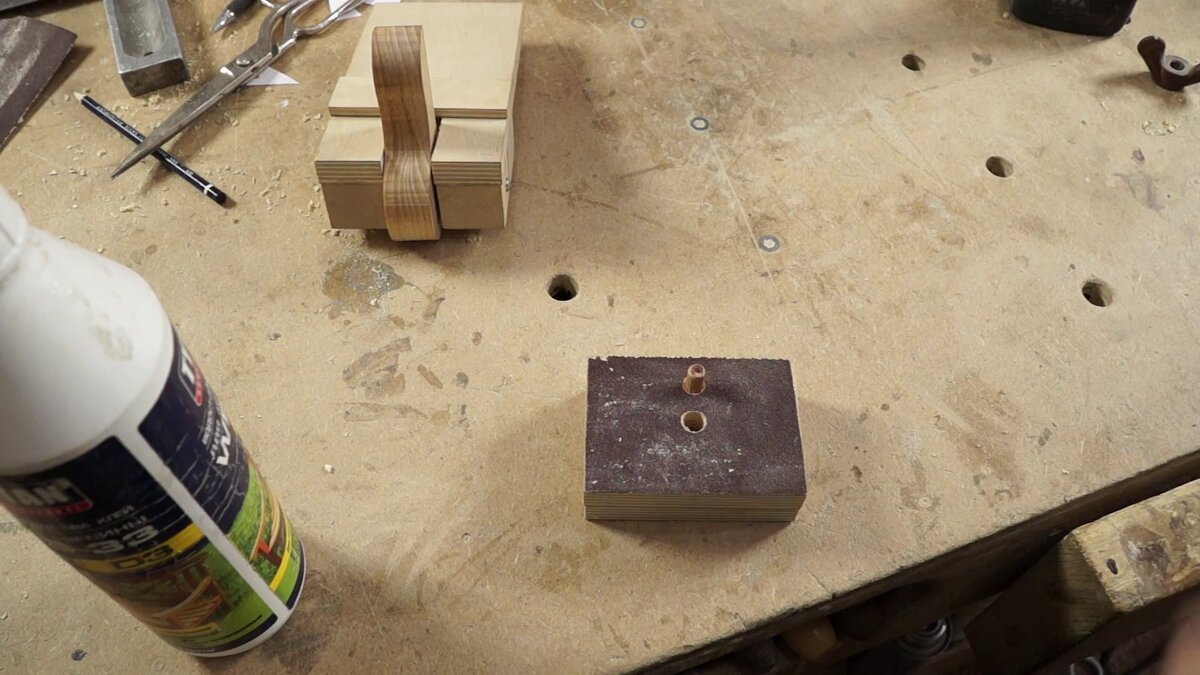

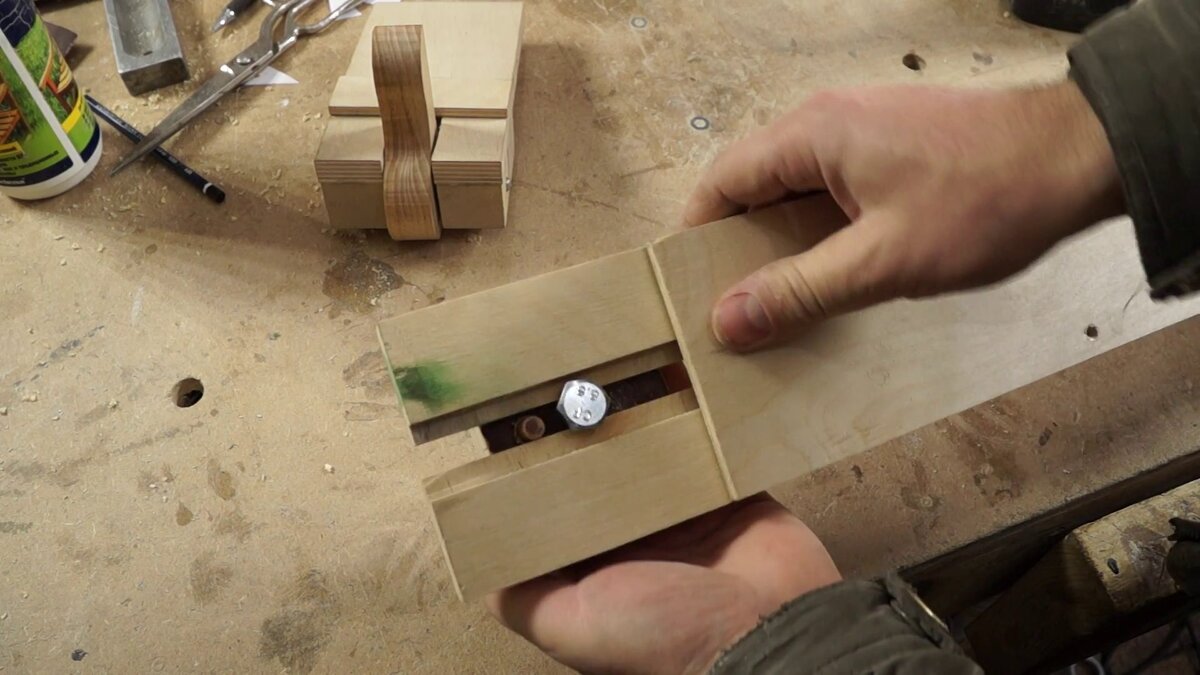

Подвижный упор склеил из двух кусков 15 мм фанеры и наклеил на него наждачку. В упоре просверлил отверстие для болта и вклеил шкант, чтобы прижим не вертелся

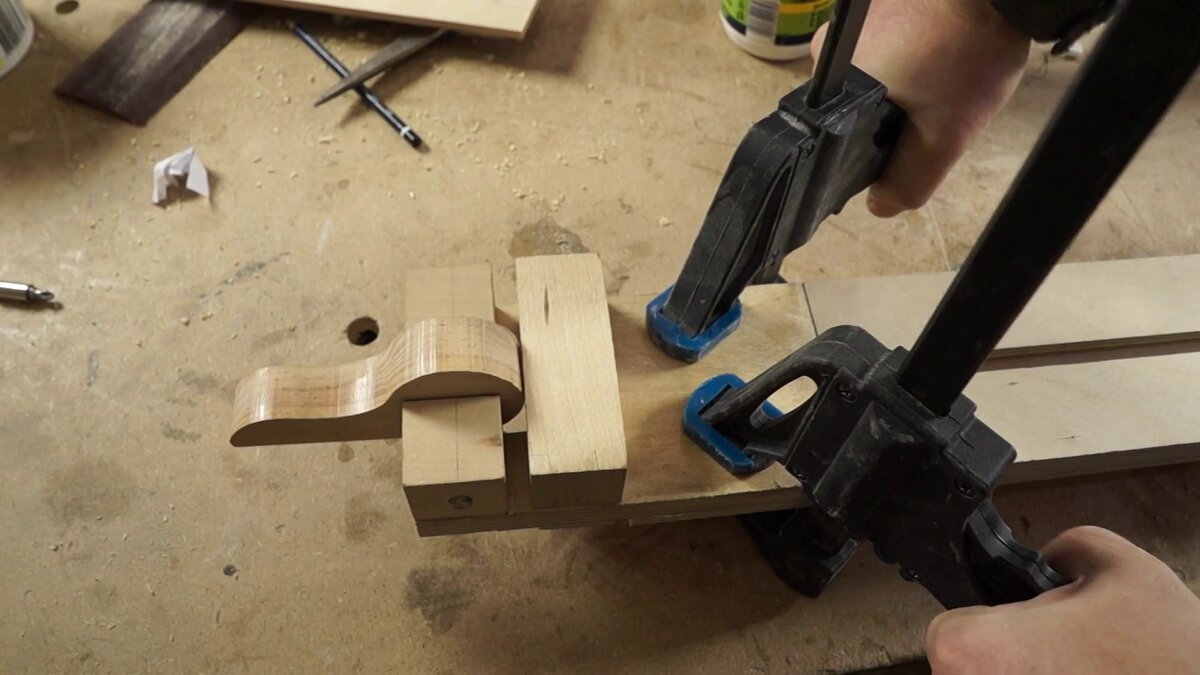

Далее наклеил блок с эксцентриком на основание.

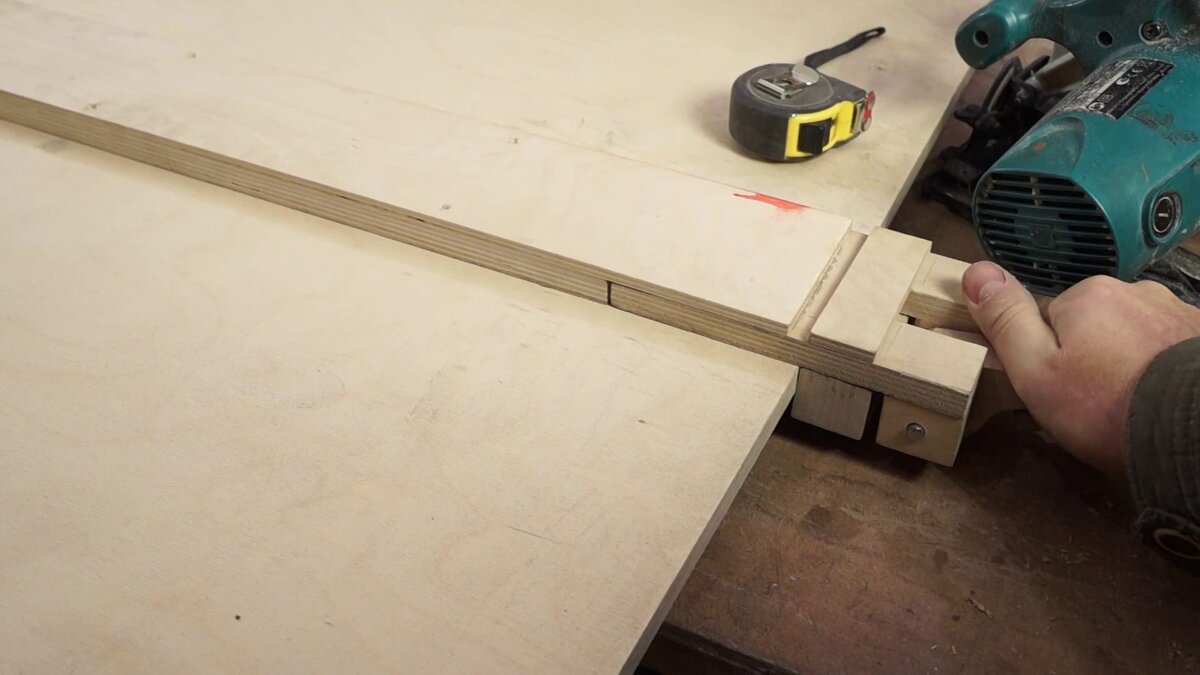

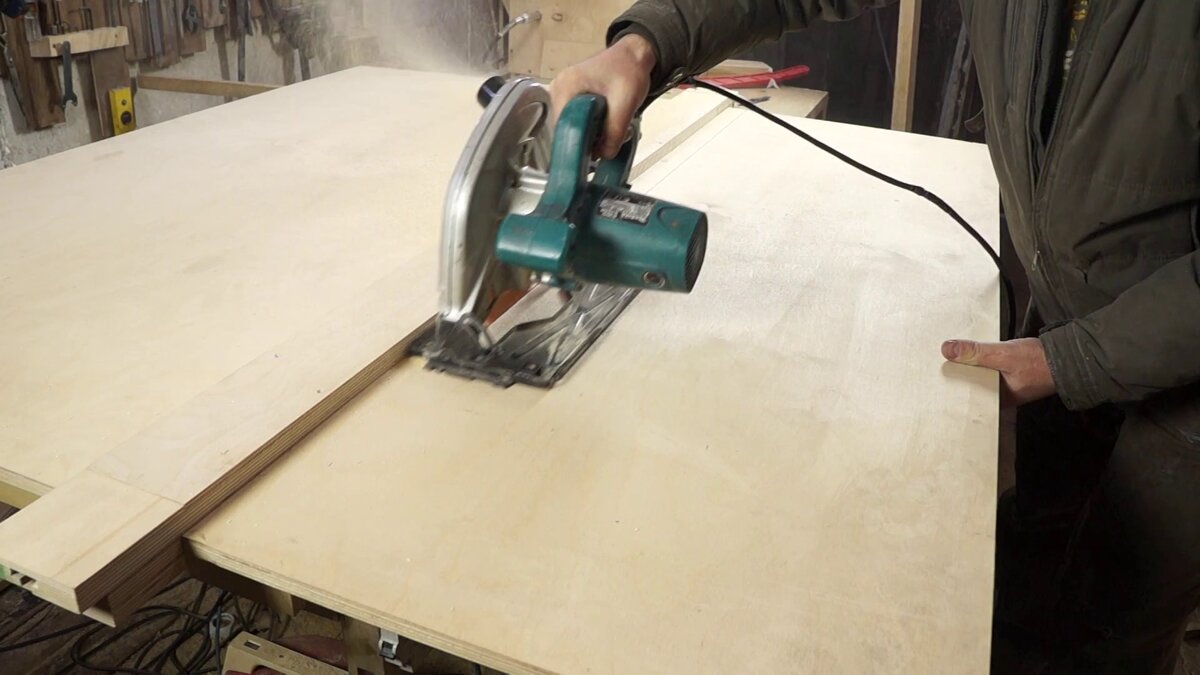

Ну и конечно нужно протестировать, то что получилось.

Для большей наглядности предлагаю посмотреть видео по изготовлению этой направляющей.

Спасибо что дочитали.
