Склеить детали в торец можно различными способами: микрошип, прямоугольный шип, вполдерева, на ус и так далее.

Во всех этих способах детали нужно сжимать. А поскольку заготовки для продольного сращивания часто имеют значительную длину, то возникает вопрос: “А как же их стянуть?”

Далее предлагаю посмотреть на устройство простых струбцин, которые позволяют прижать торцы для деталей любой длины.

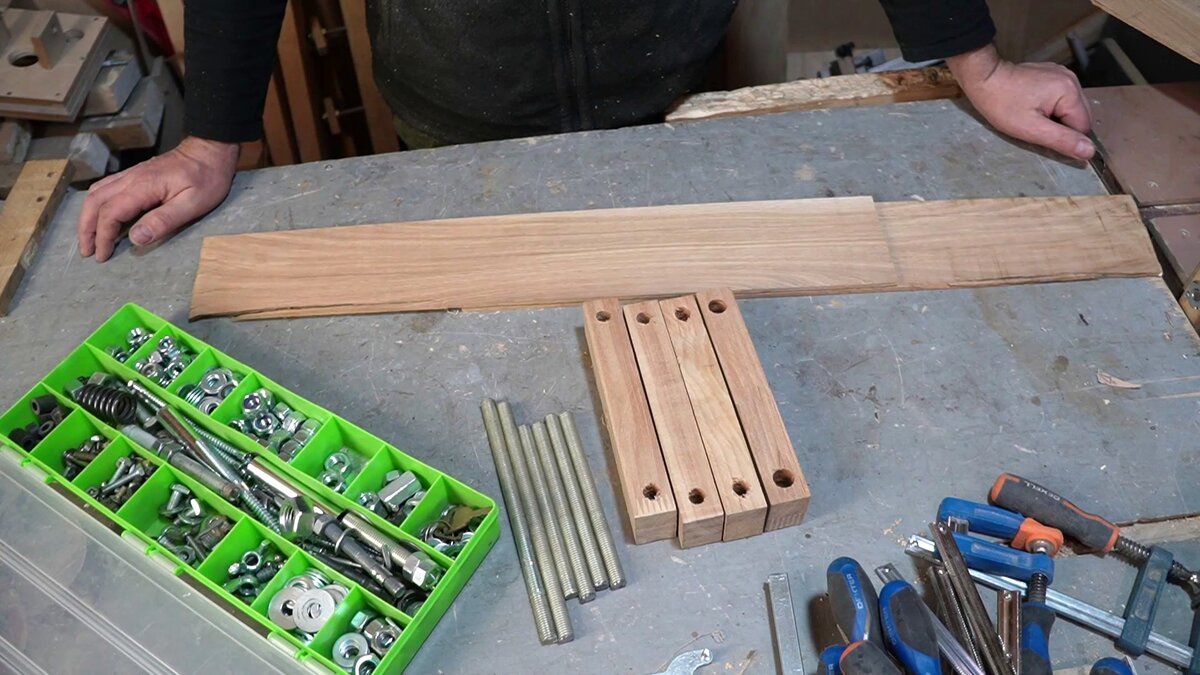

Для их изготовления потребуется 4-е бруска, несколько резьбовых шпилек, шайбы и гайки к ним.

Комплектующие для изготовления струбцин. Фото автора

Бруски могут быть сечением 30х30 мм. или 40х40 мм. По краям брусков сверлятся отверстия, такие чтобы резьбовая шпилька свободно проходила. По длине бруски я отрезал так, чтобы между шпильками можно было разместить заготовку шириной 150 мм. На мой взгляд этого достаточно для большинства задач.

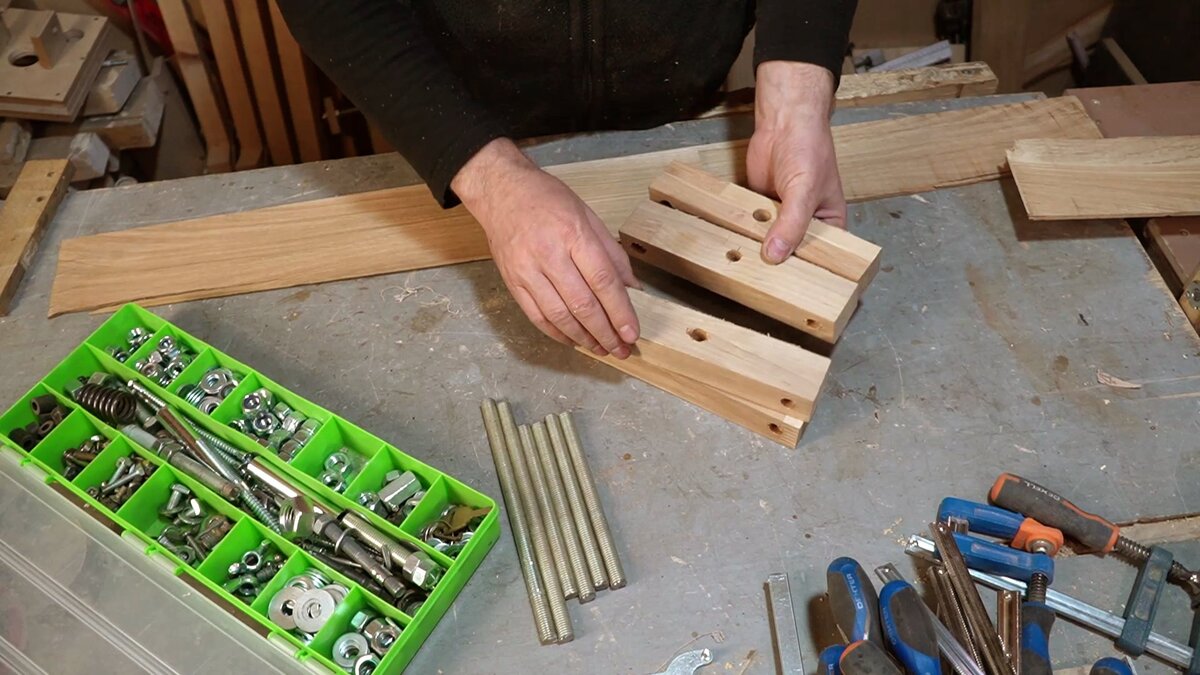

Дополнительно в каждом бруске по центру сбоку просверлено одно отверстие.

Комплектующие для изготовления струбцин.

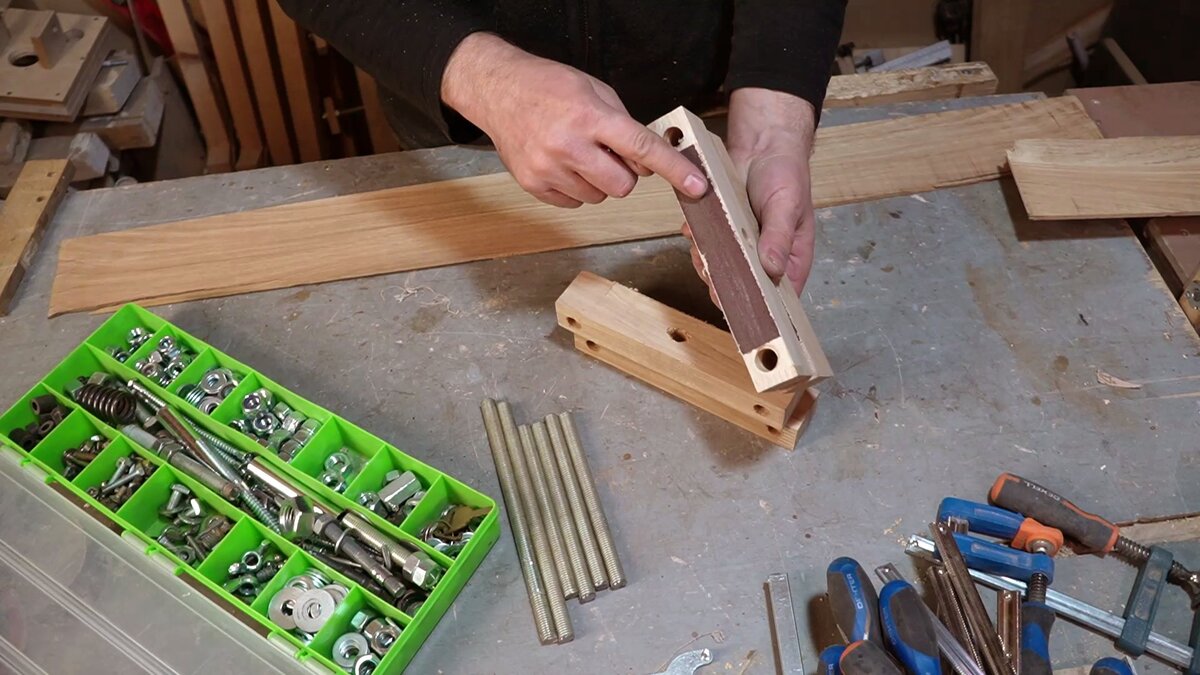

Также с одной стороны бруска, между крайними отверстиями наклеена полоска наждачки.

Комплектующие для изготовления струбцин.

Для сборки струбцин нарезано 6 шпилек М12. Можно и с другой резьбой. Четыре шпильки отрезались с таким расчетом, чтобы между брусками можно было зажать деталь до 60 мм. толщиной. Две более длинных шпильки делались с расчетом свободного доступа к месту соединения.

Комплектующие для изготовления струбцин.

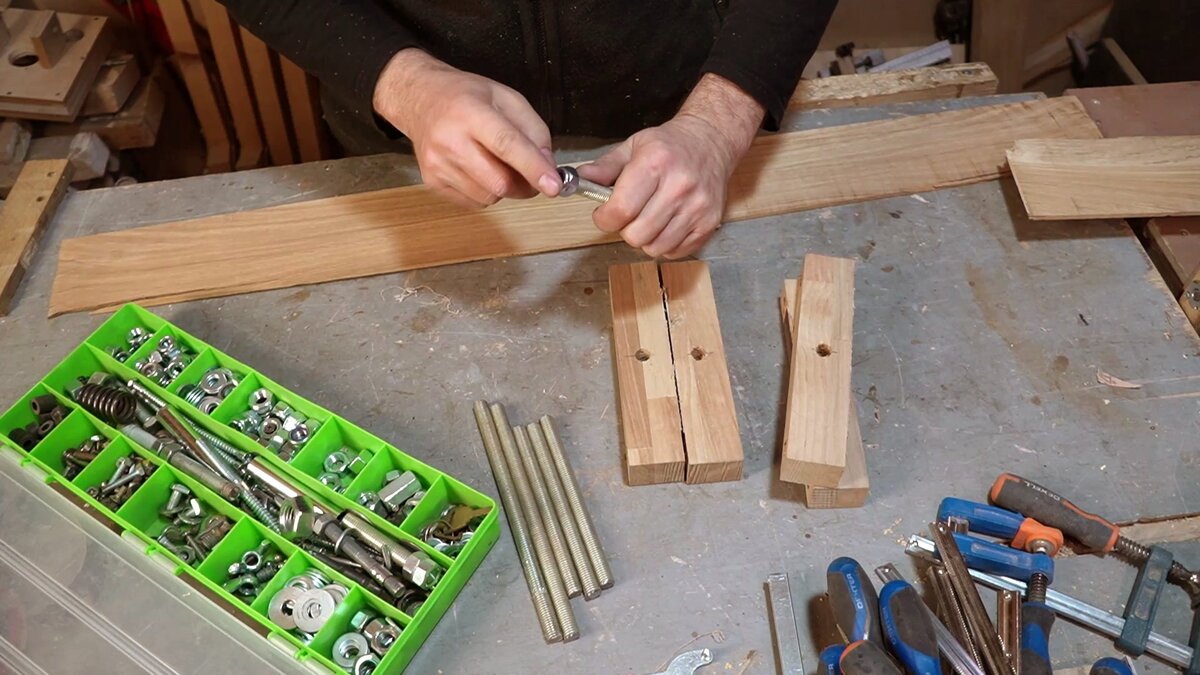

На на все шпильки с одной стороны накручивал гайку с пластиковым стопором.

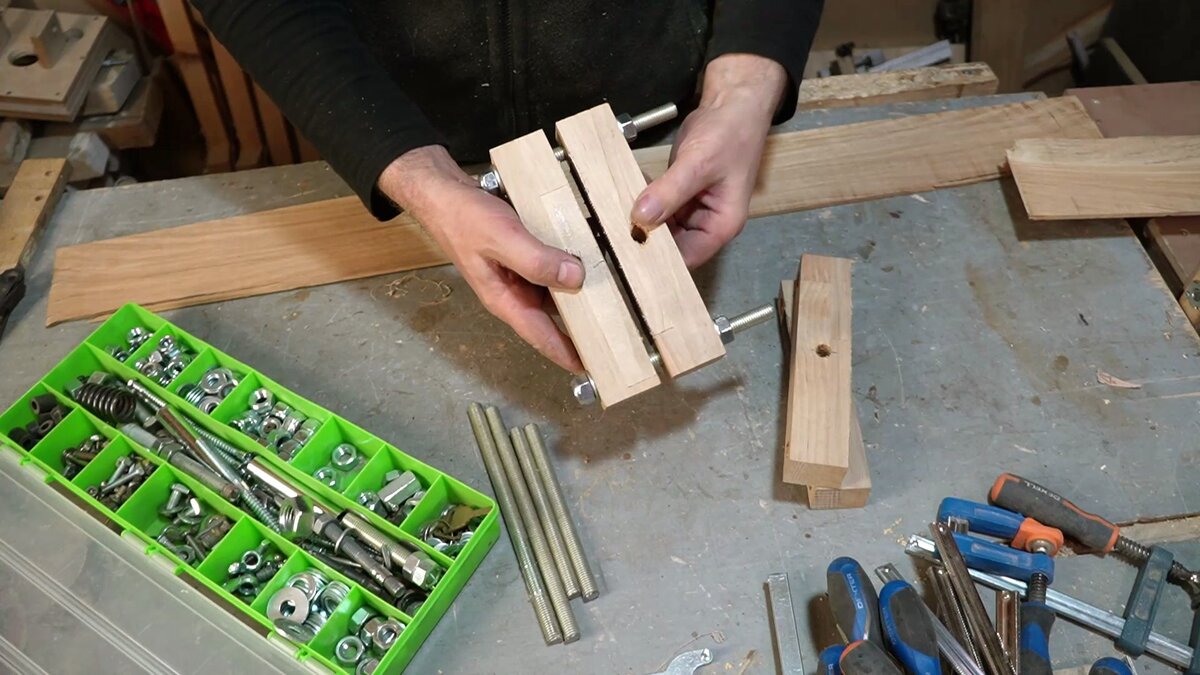

Эти струбцины состоят из двух частей. Два бруска через крайние отверстия соединяются короткими шпильками. Наждачка, наклеенная на брусках должна оказаться внутри.

сборка струбцин.

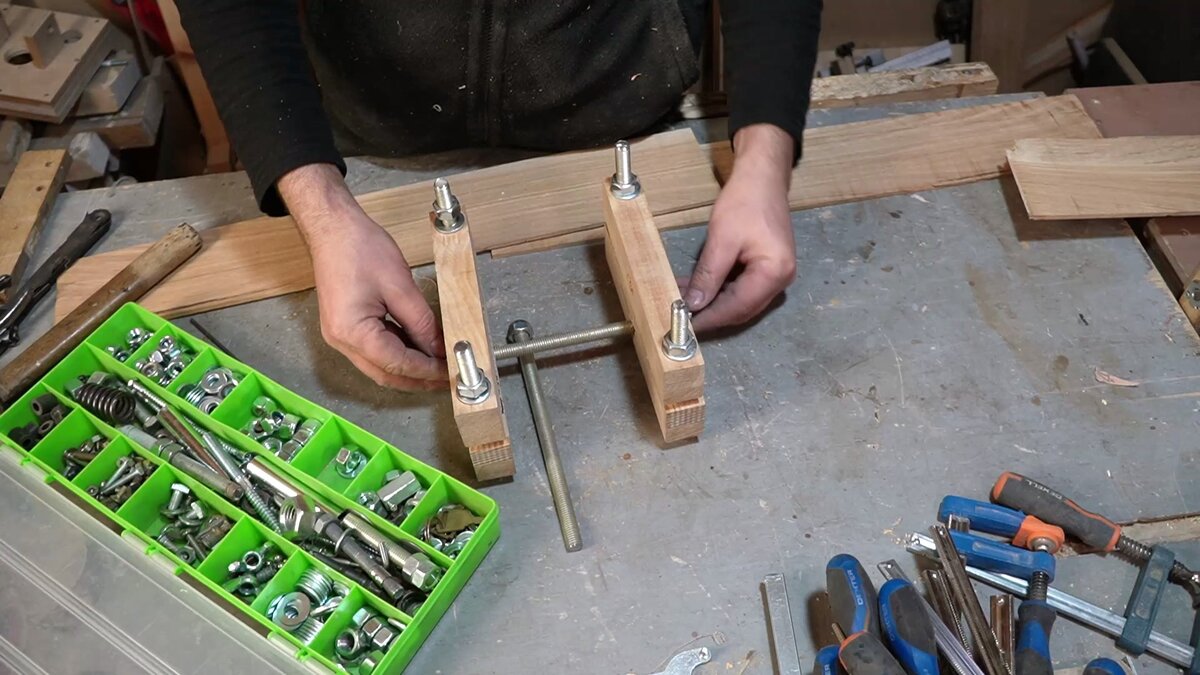

После сборки частей они соединяются между собой двумя длинными шпильками через центральные отверстия.

сборка струбцин

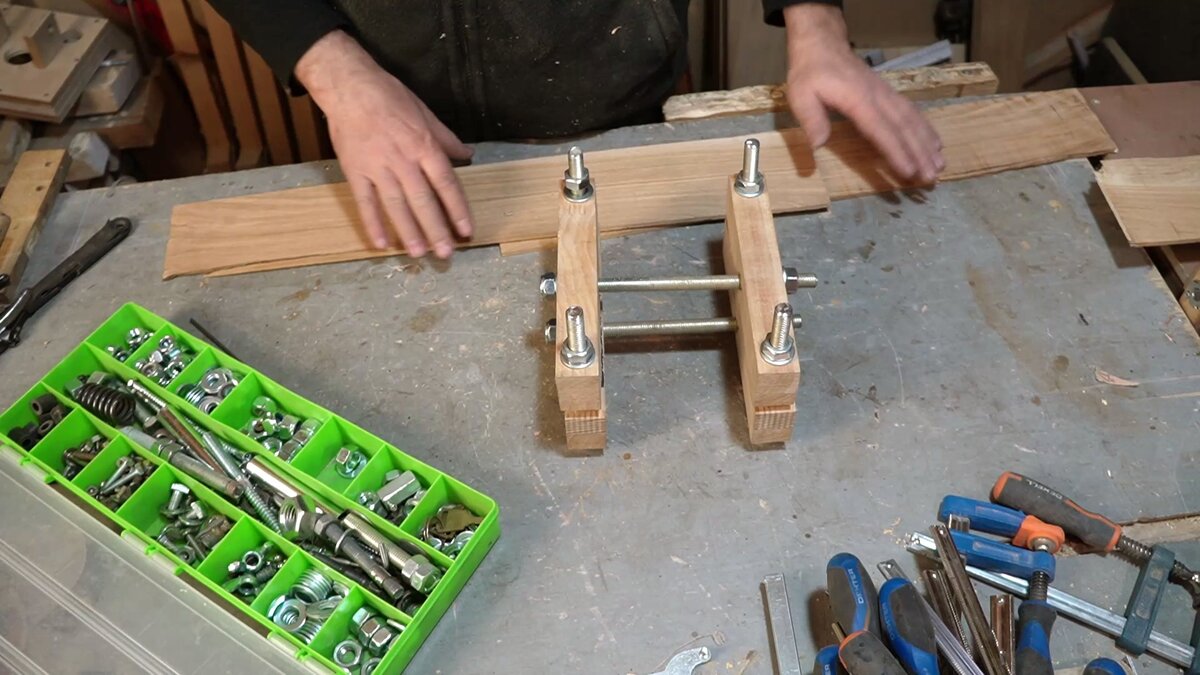

Струбцины в сборе

Использовать эти струбцины просто. Подготовленные для сращивания детали зажимаются между брусками. То есть торцы деталей должны быть соответствующим образом отфрезерованы и на них нанесен клей.

Использование струбцин

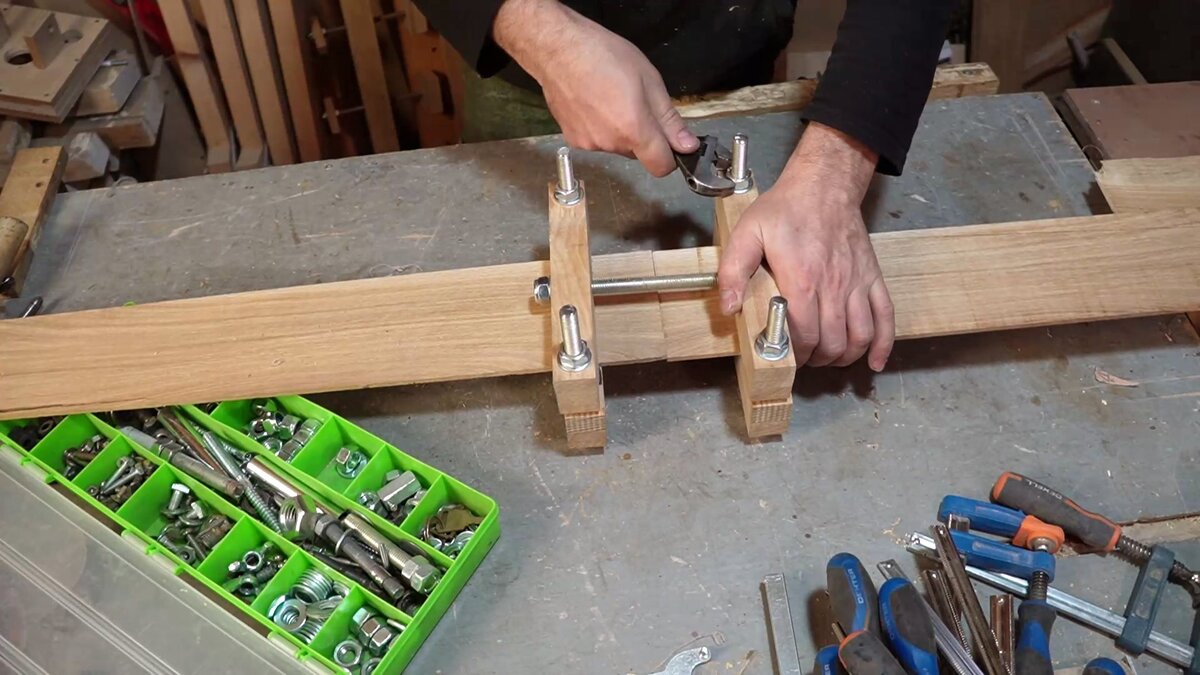

Далее заготовки выравниваются и стягиваются с помощью центральных шпилек. А наждачка на брусках позволяет прочно удержать заготовки.

Использование струбцин

Использование струбцин

В результате получается просто и легко срастить заготовки по длине.
