Тиски-пресс. Устройство и изготовление
Александр
Такое приспособление будет полезным для склеивания широких заготовок, приклеивания шпона или склеивания заготовок из нескольких слоёв.
Кроме того это устройство может быть использовано как столярные тиски. Достаточно закрепить его струбцинами к столу или верстаку.

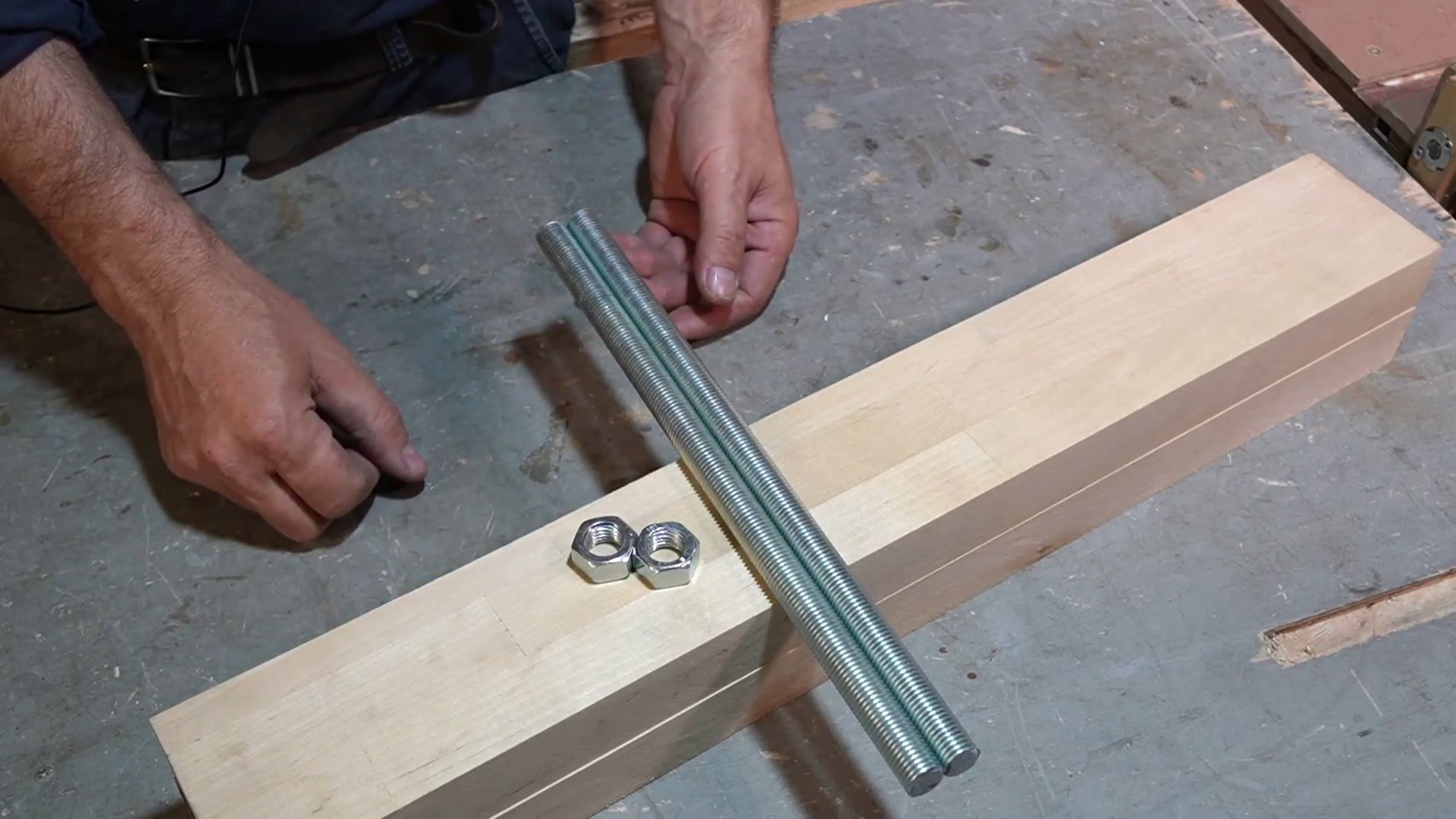

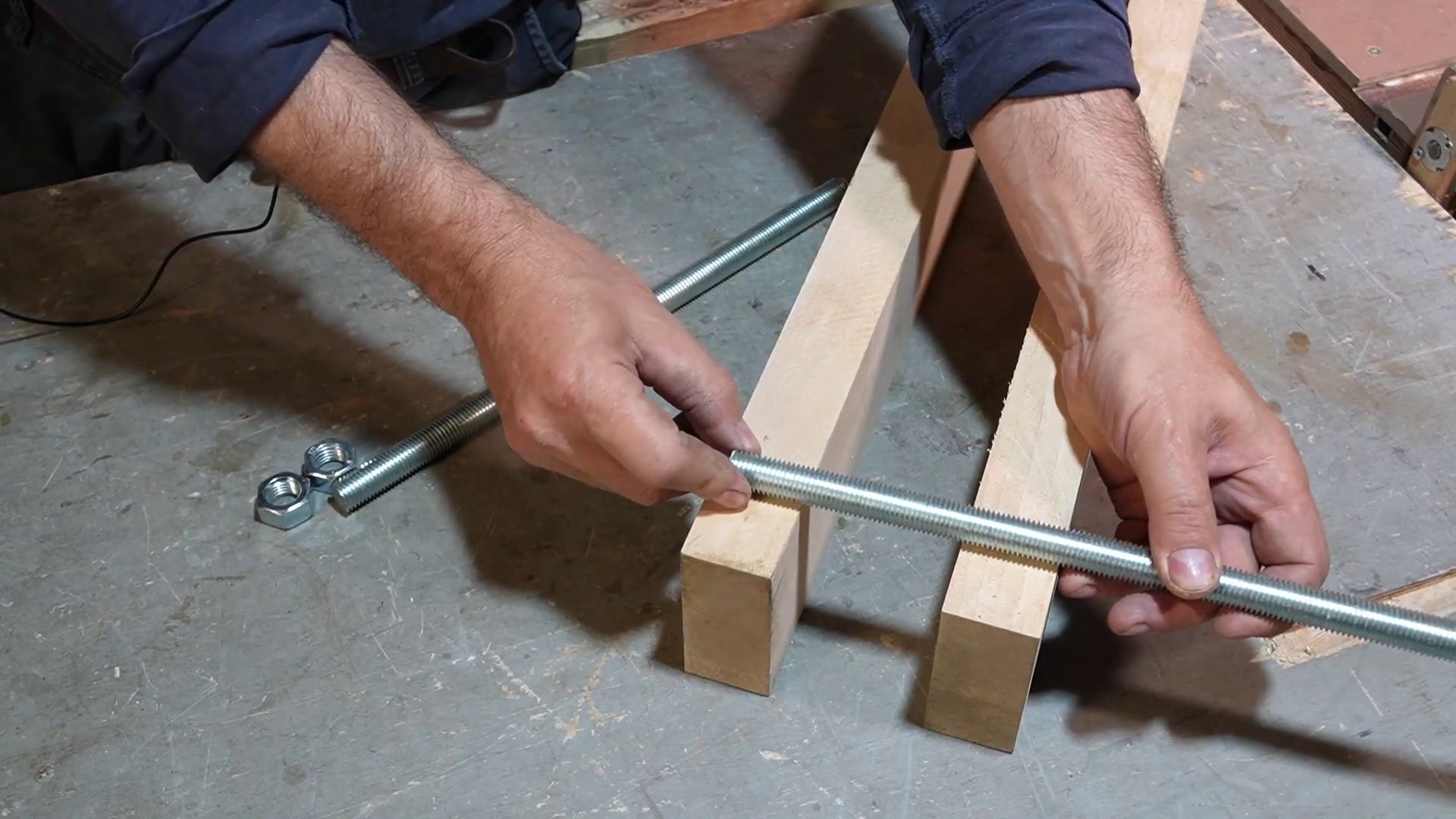

Для изготовления таких тисков понадобится два бруска, пара резьбовых шпилек, шайбы и гайки к ним.
Размеры брусков могут быть достаточно произвольными в моём случае были использованы обрезки березового щита 85х600 мм. и 40 мм толщиной.
В один брусок будут вклеиваться резьбовые шпильки на глубину 30 мм.

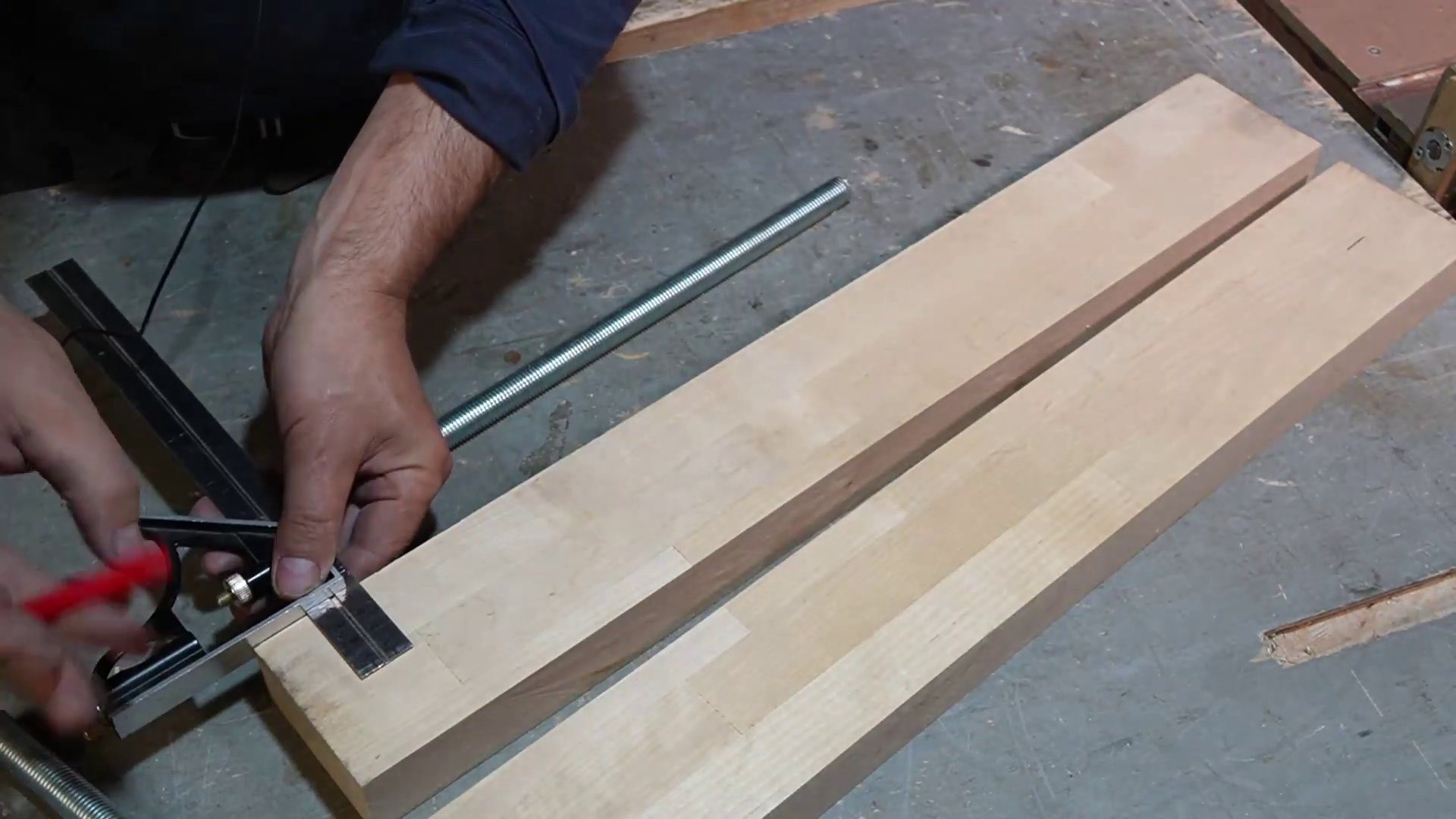

Первым шагом будет разметка отверстий под шпильки.

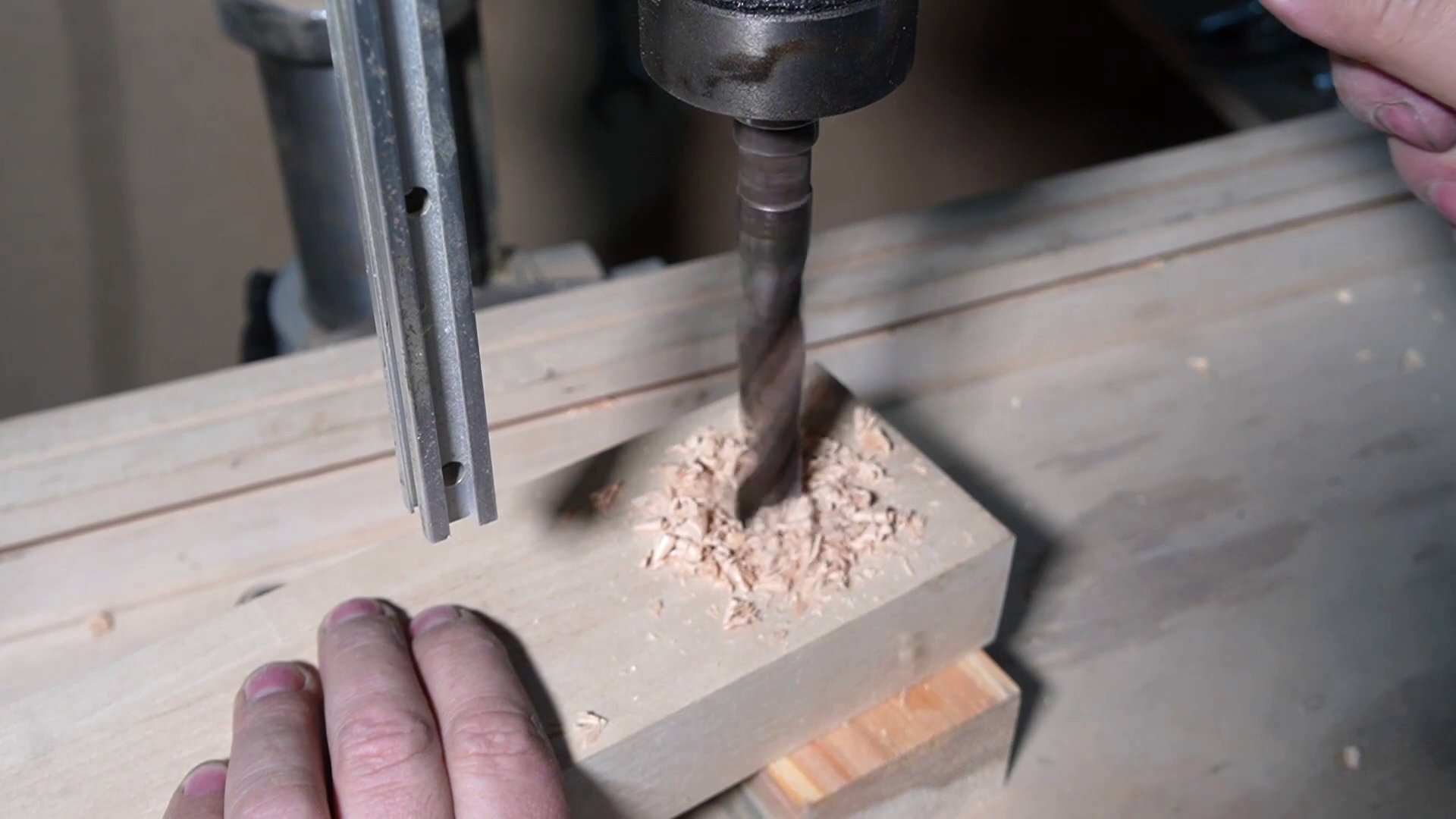

Далее нужно просверлить отверстия. В нижнем бруске отверстия делается глухое, в верхнем сквозное. Отверстия делал по диаметру шлильки. В моем случае это 16 мм.

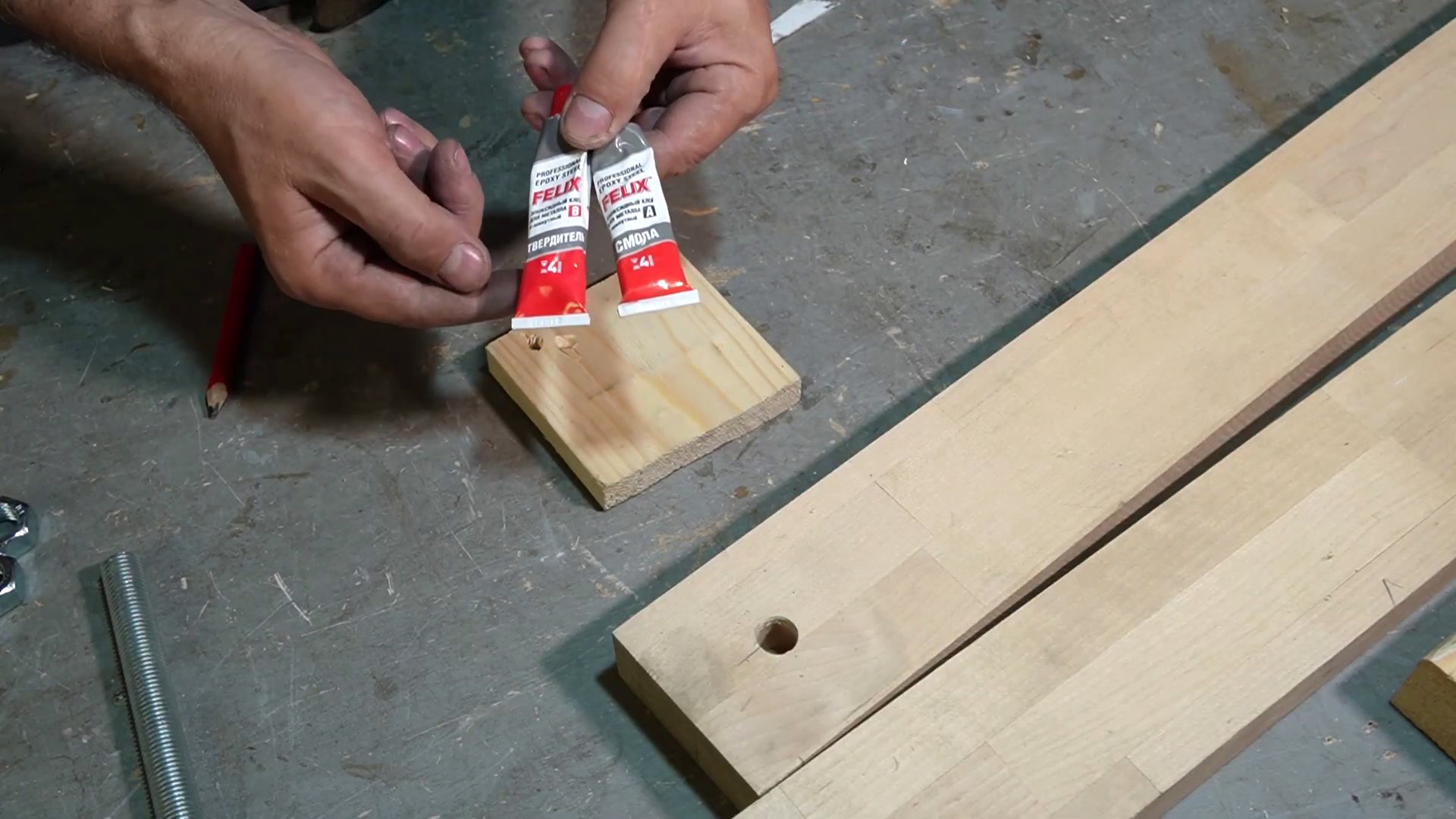

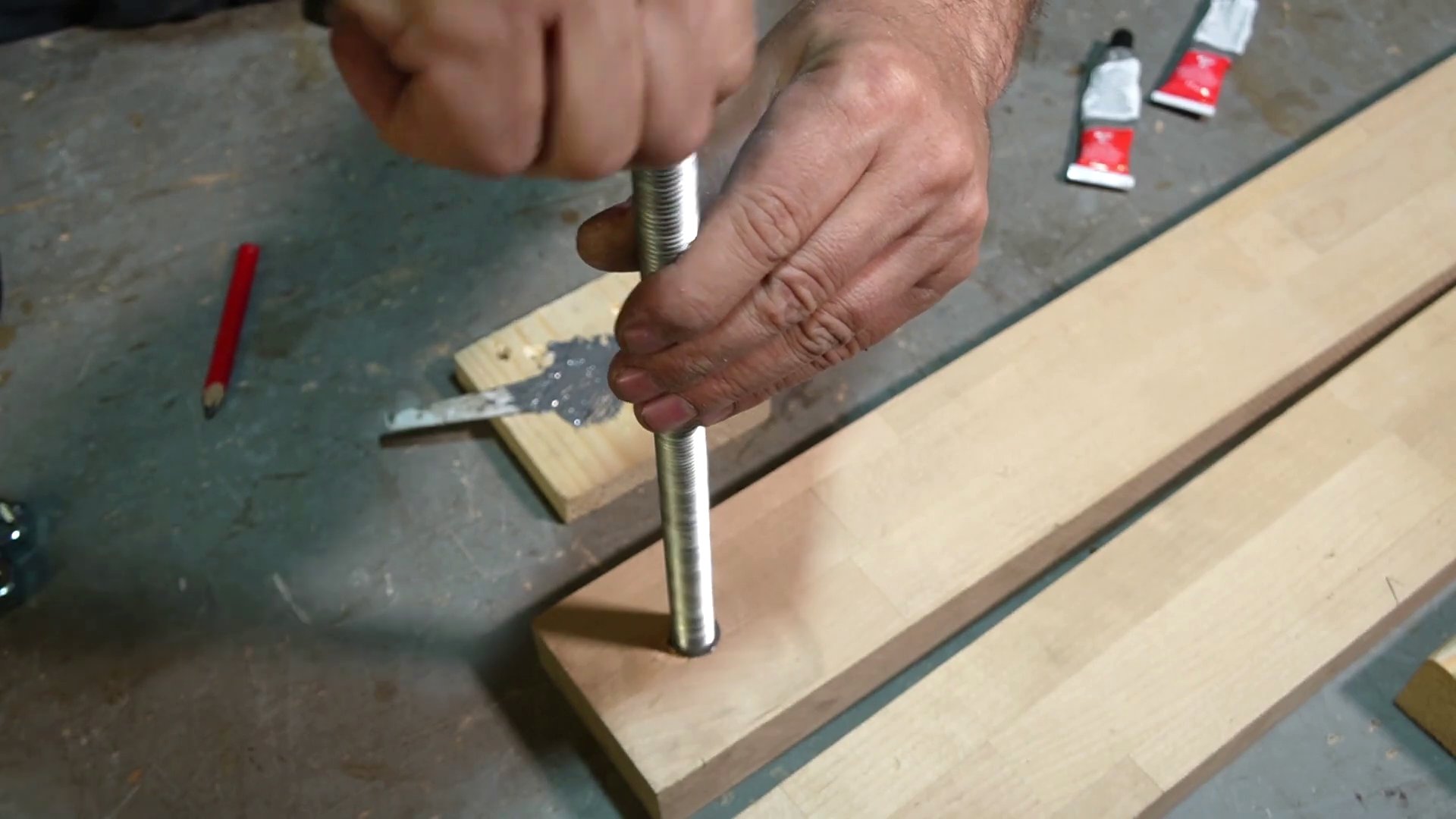

Резьбовые шпильки в нижний брусок вклеивал на эпоксидный клей. У меня в наличии был клей для металла, что тоже хорошо.

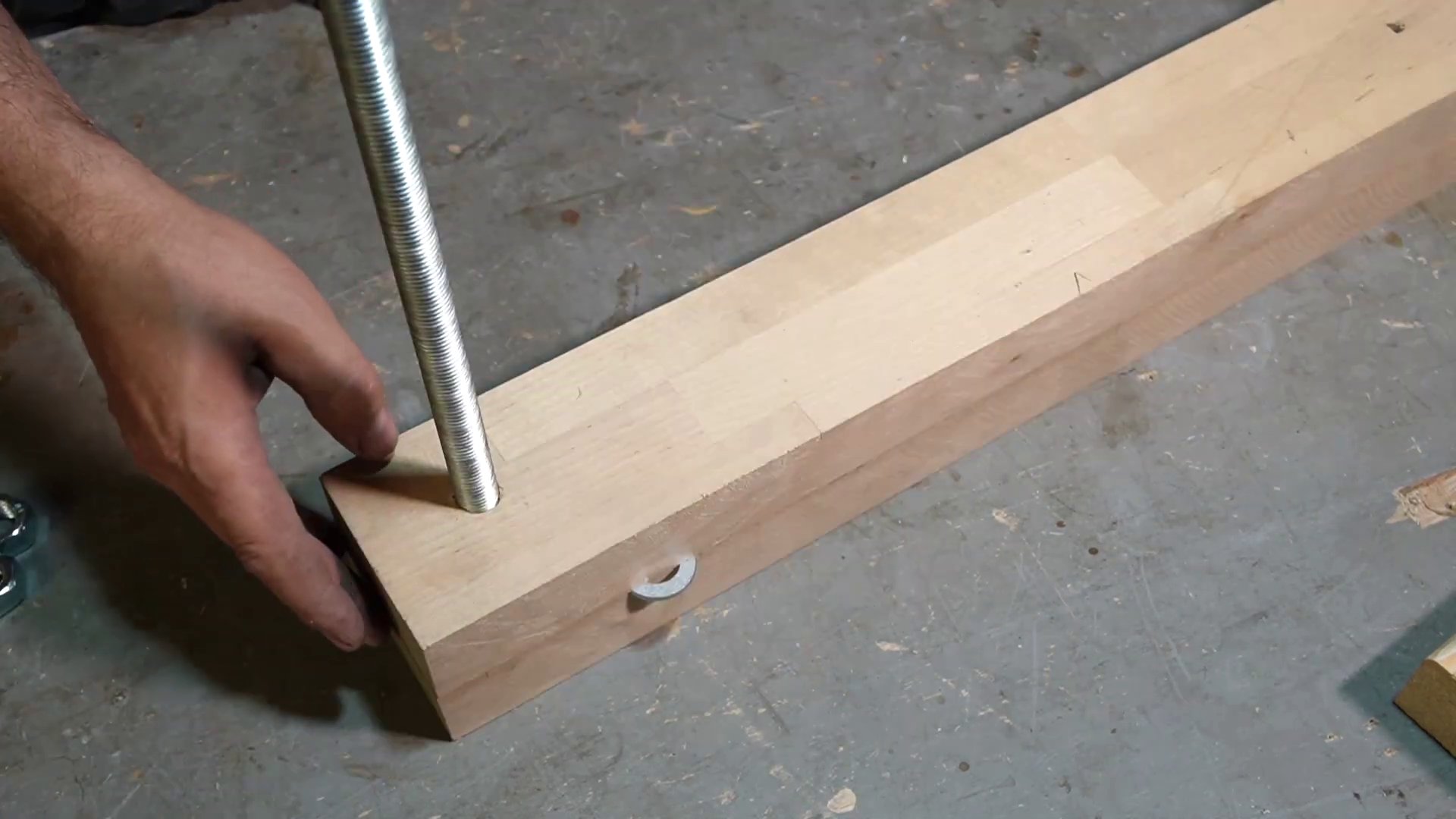

После нанесения клея и установки шпилек, сверху установил подвижный брусок. Он послужил направляющим пока клей не застыл и обеспечил вертикальность и параллельность резьбовых шпилек, а чтобы буски не склеились из-за выступившего клея подложил шайбы с двух сторон.

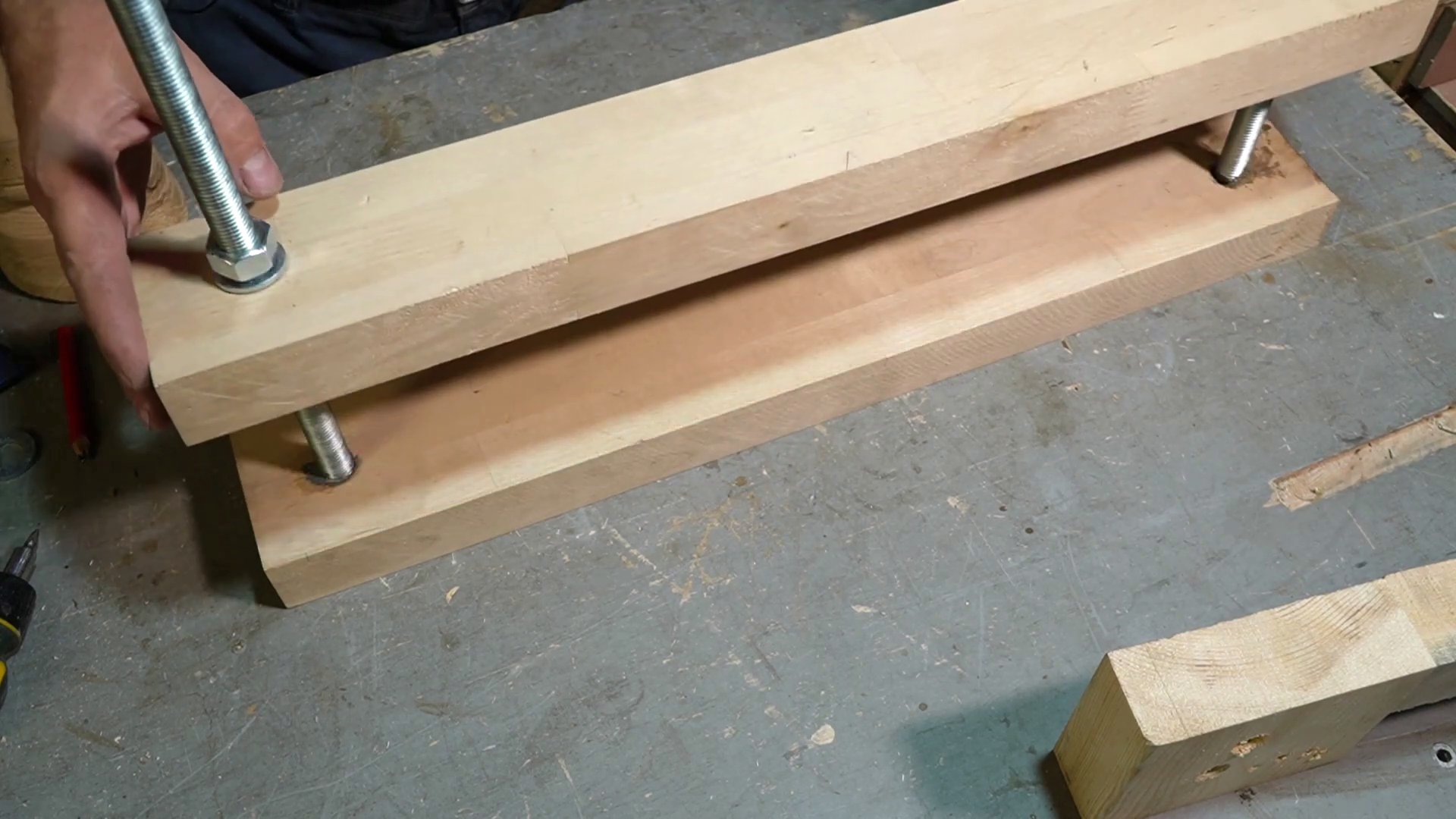

После застывания клея имеет смысл рассверлить отверстия в верхнем бруске, чтобы можно было его легко перемещать по шпилькам.

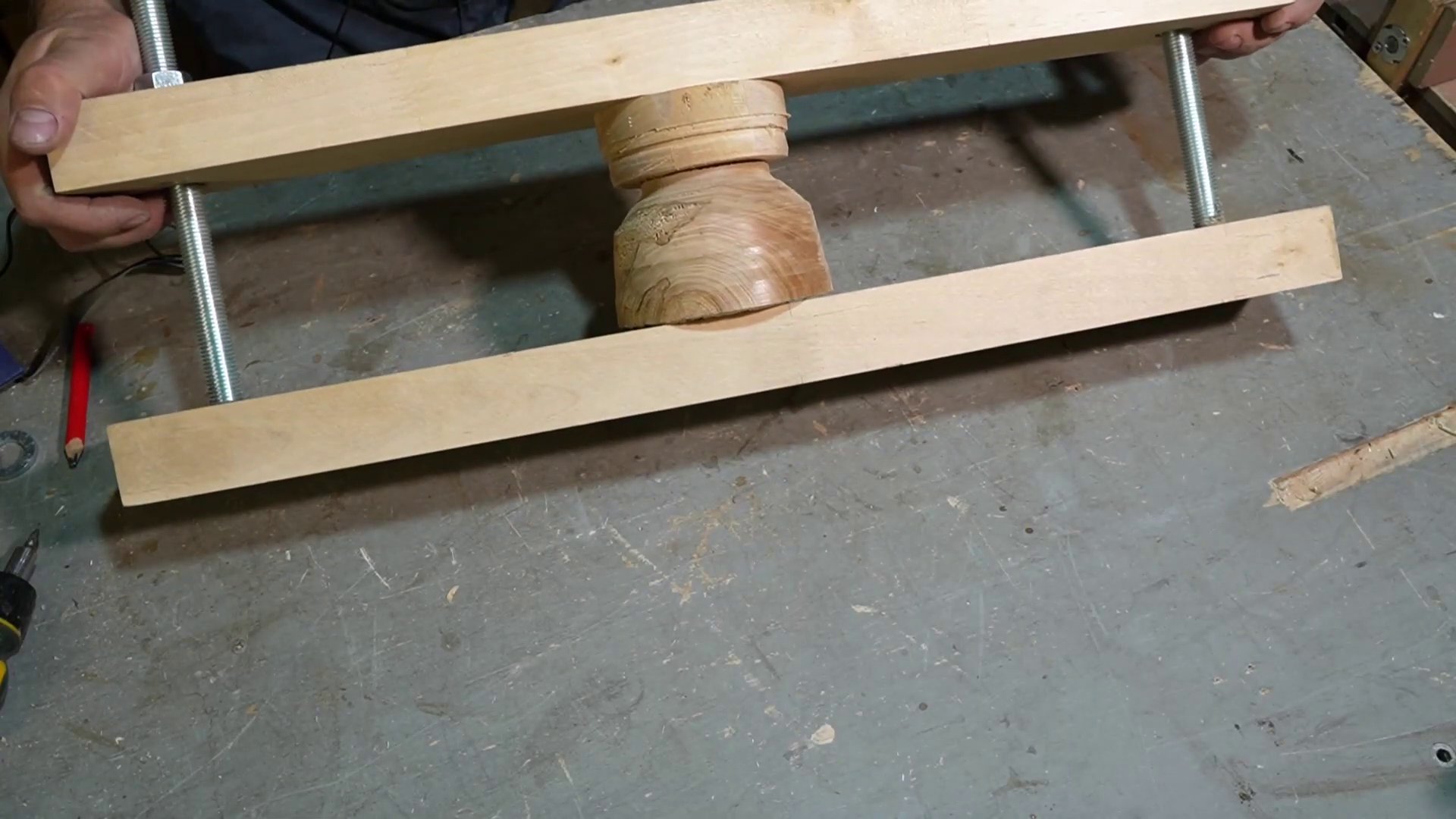

Для примера на фото показано зажатие небольших заготовок.
Максимальная ширина деталей для использования этих тисков получилась 490 мм.
