Струбцины целиком из дерева. Как сделать, где использовать

Эти струбцины не имеют винтов и работают за счет упругости дерева и силы трения.

Изготовить их несложно, а материалом могут послужить обрезки дерева, которые остаются от проектов.

На одну струбцину нужна круглая палочка и два бруска.

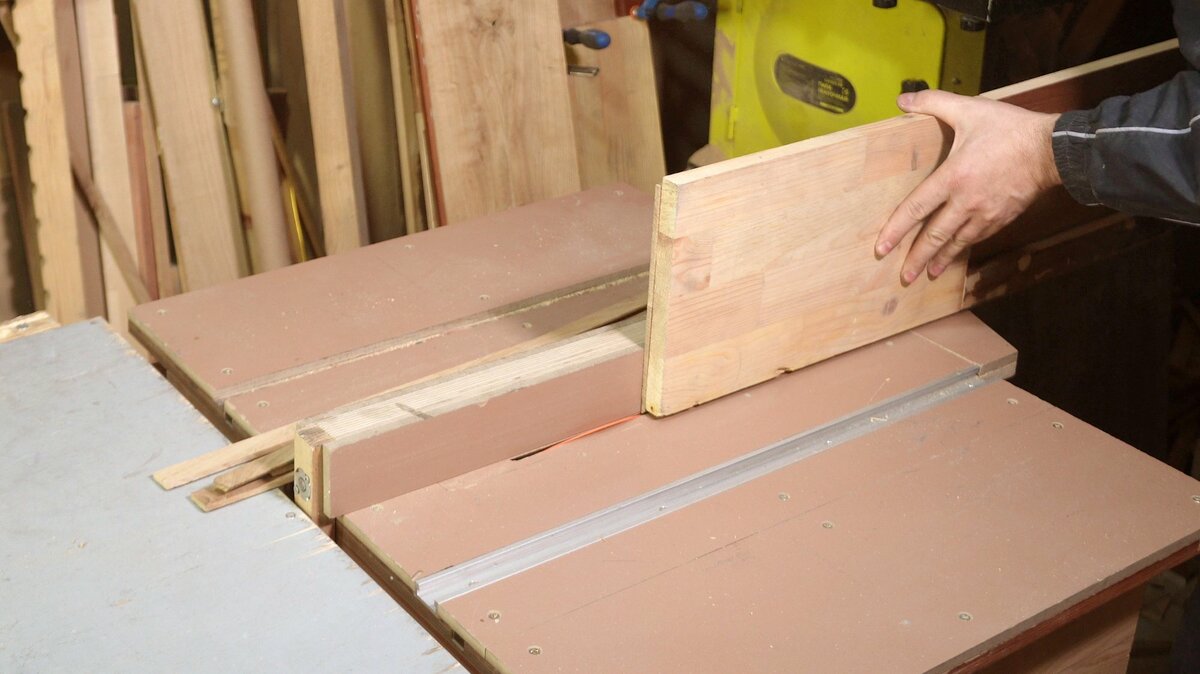

Круглые палочки я делал с помощью циркулярки и фрезера. сначала на циркулярной пиле напилил квадратных брусков 12х12 мм., затем отфрезеровал с 4-х сторон радиусной фрезой.

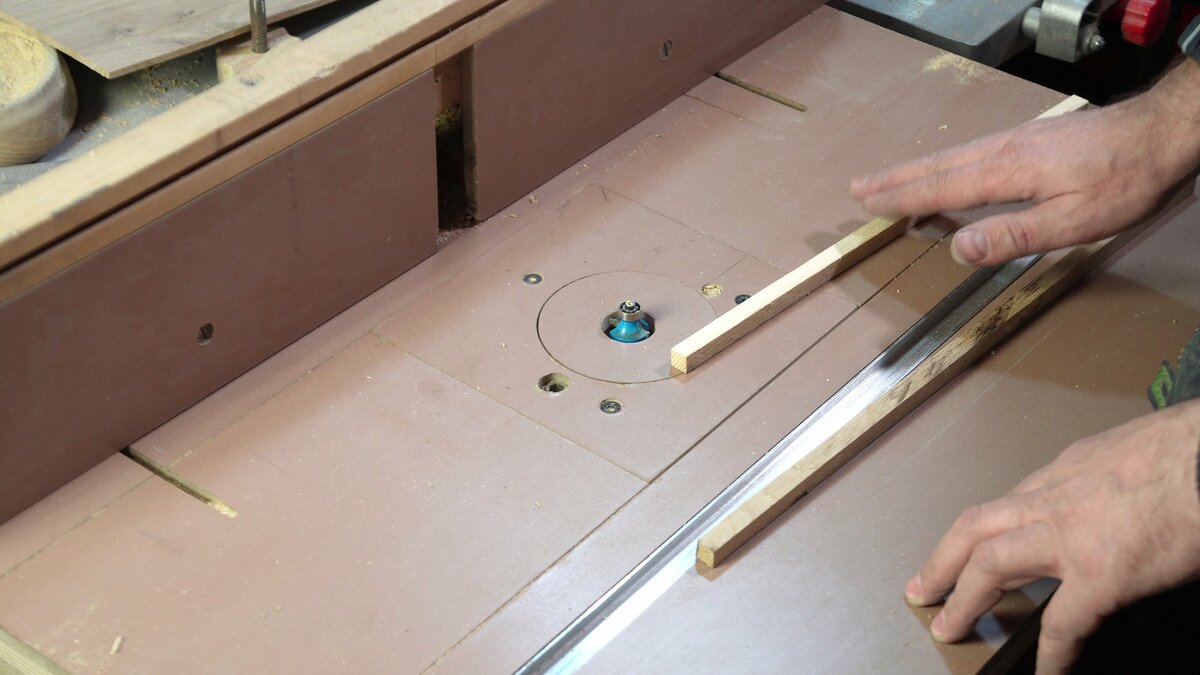

Заготовки для круглых палочек. Фото автора

Заготовки для круглых палочек. Фото автора

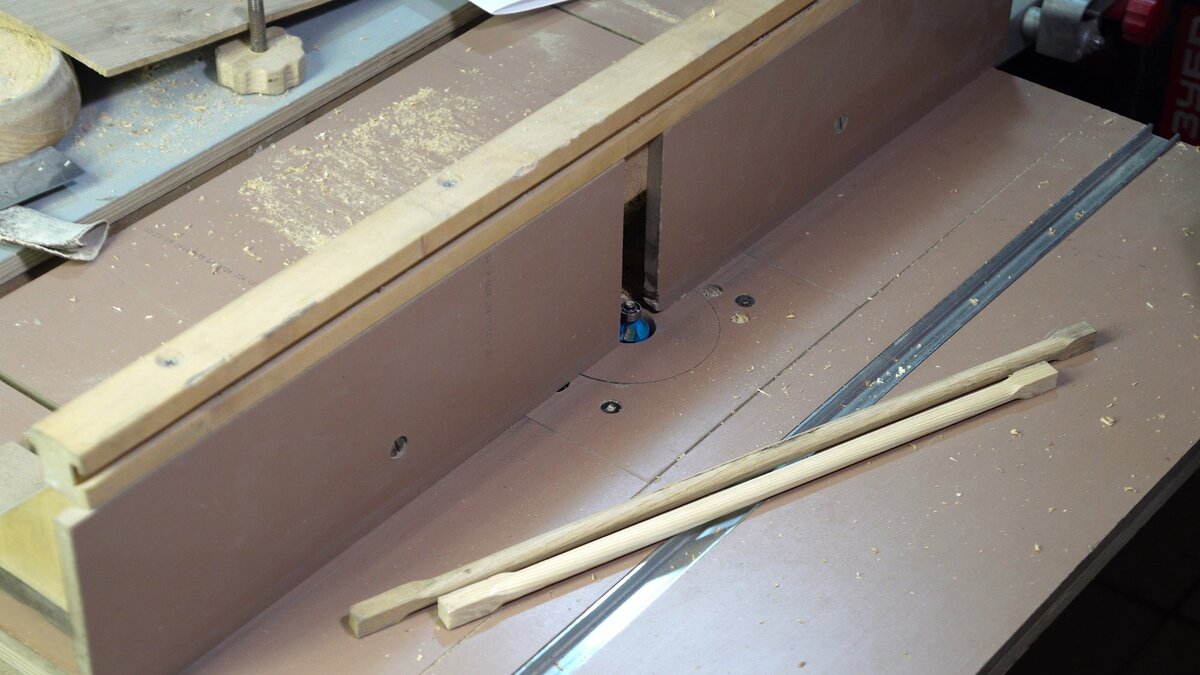

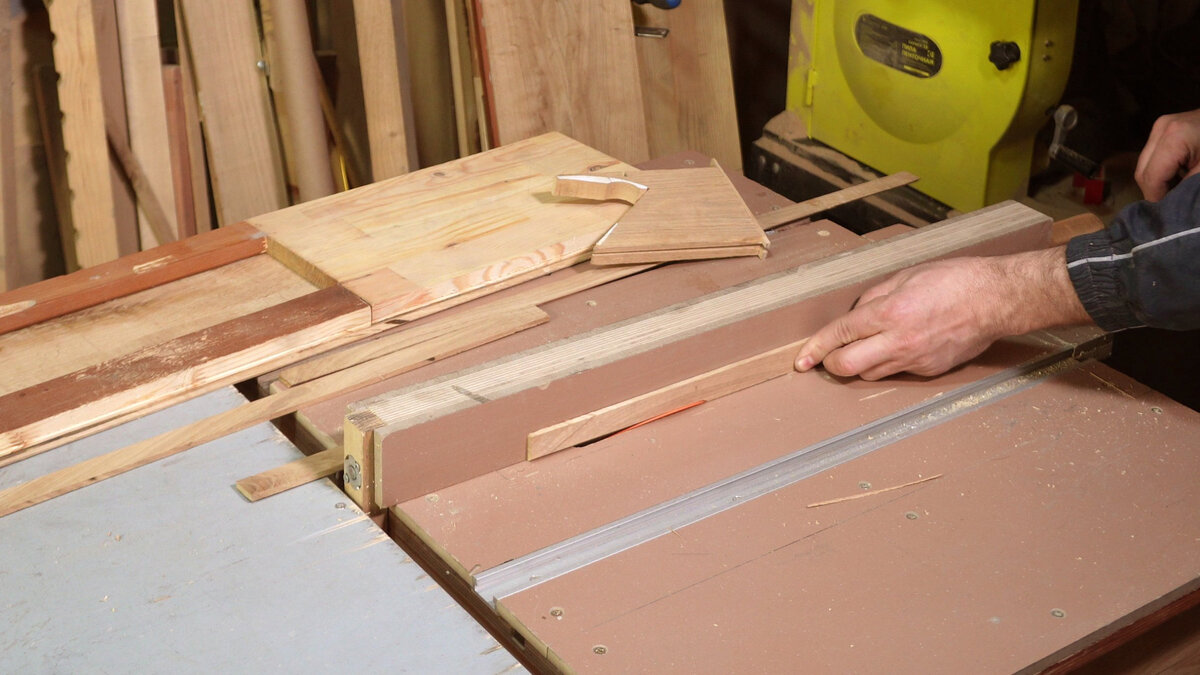

Результат фрезерования. Фото автора

Результат фрезерования. Фото автора

Для получения ровных палочек фрезеровать лучше по упору, а заход выход с фрезы делать на некотором расстоянии от края заготовки. При таком фрезеровании заготовка сохраняет на концах квадрат и это позволяет спокойно фрезеровать с 4-х сторон не опасаясь, что заготовка на последних шагах начнет вращаться.

Затем полученные заготовки обрезались до 30 см.

Бруски делал размером 150х20х30 мм. С одной стороны каждого бруска делался полукруглый вырез для удобства использования.

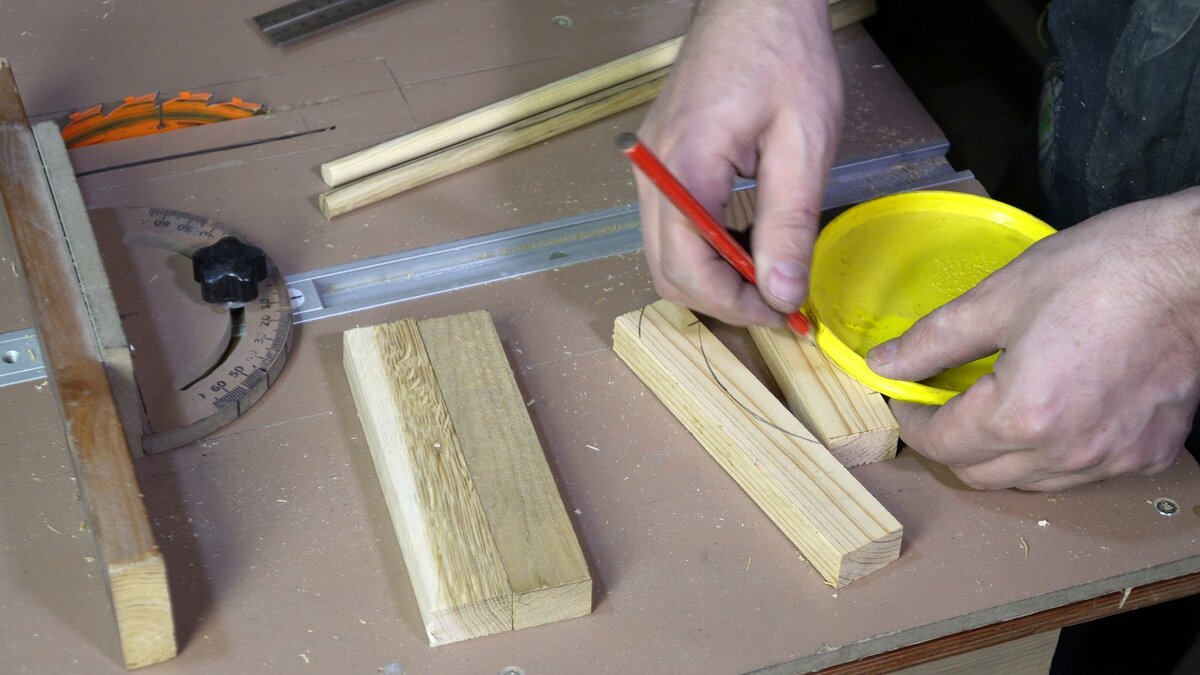

Разметка бруска. В дальнейшем первый брусок использовался как шаблон для разметки всех остальных.

Разметка бруска. В дальнейшем первый брусок использовался как шаблон для разметки всех остальных.

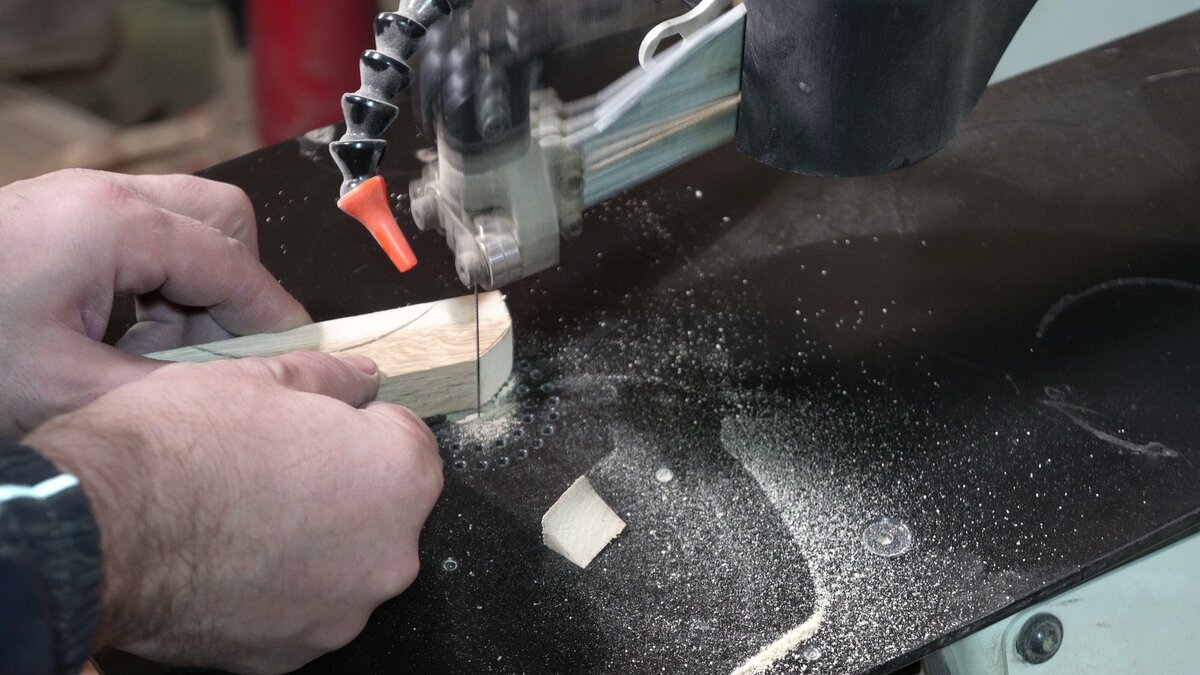

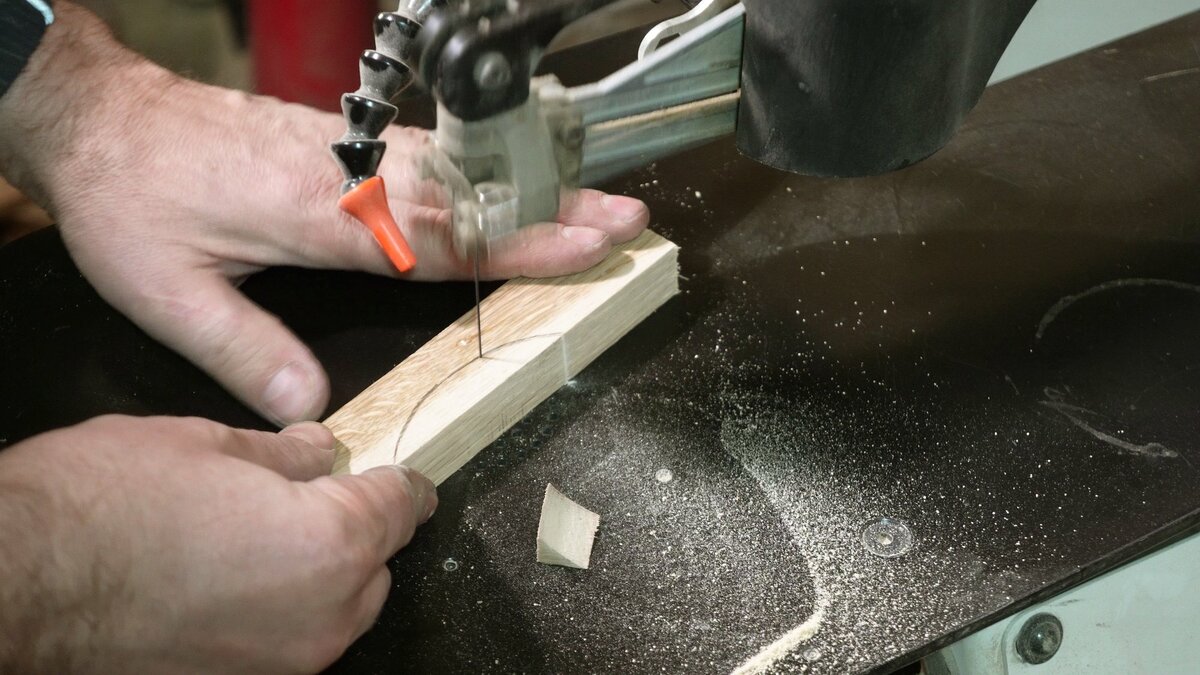

Выпиливание формы. Фото автора

Выпиливание формы. Фото автора

Выпиливание формы. Фото автора

Выпиливание формы. Фото автора

Далее сверлом 12 мм. в брусках были просверлены отверстия. Бруски раскладывались по парам и в одном сверлилось глухое отверстие, а в другом сквозное.

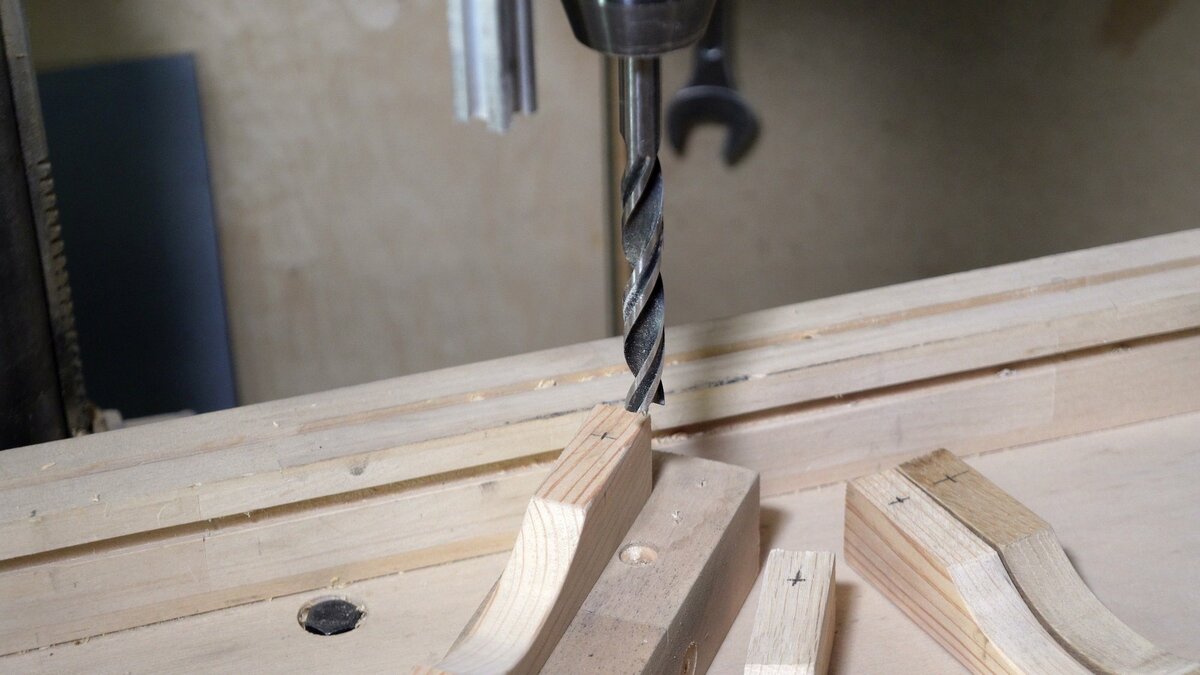

Сверление отверстий. Фото автора

Сверление отверстий. Фото автора

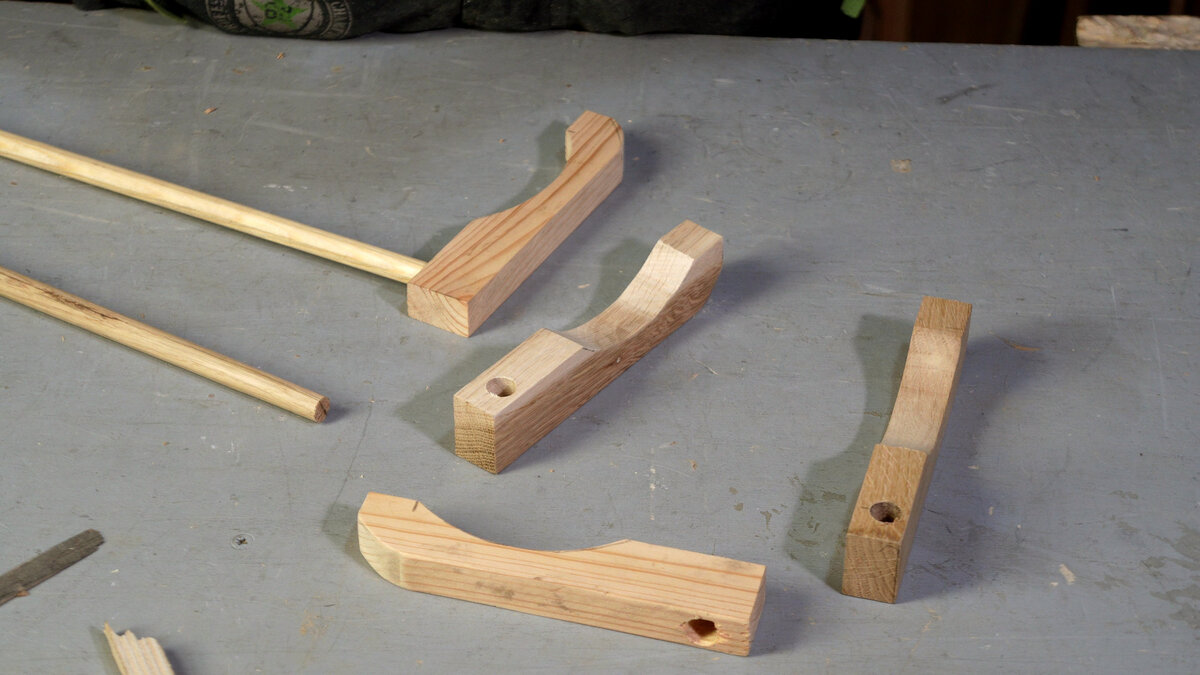

Оставалось струбцины собрать. Для сборки достаточно вклеить круглую палочку в глухое отверстия одного бруска, и вставить эту палочку во второй брусок со сквозным отверстием.

Сборка струбцин. Фото автора

Сборка струбцин. Фото автора

Использовать эти струбцины просто. Губки струбцин сводятся на зажимаемых деталях, а затем подвижная губка ещё поджимается возле круглой палочки.

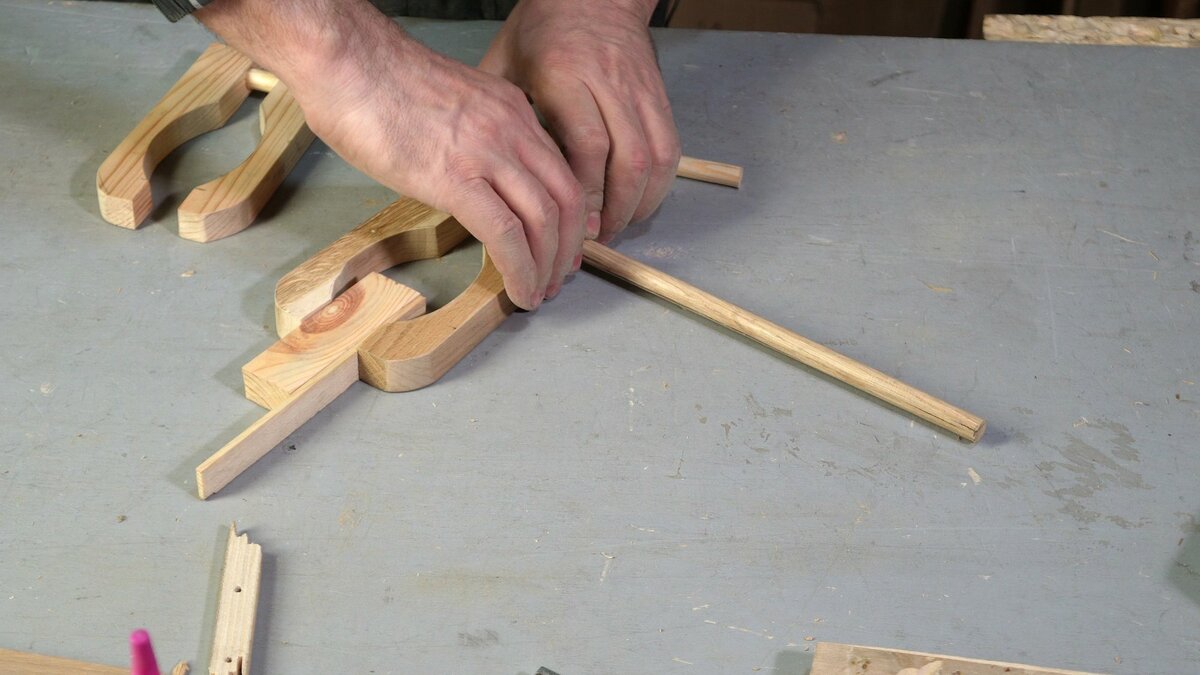

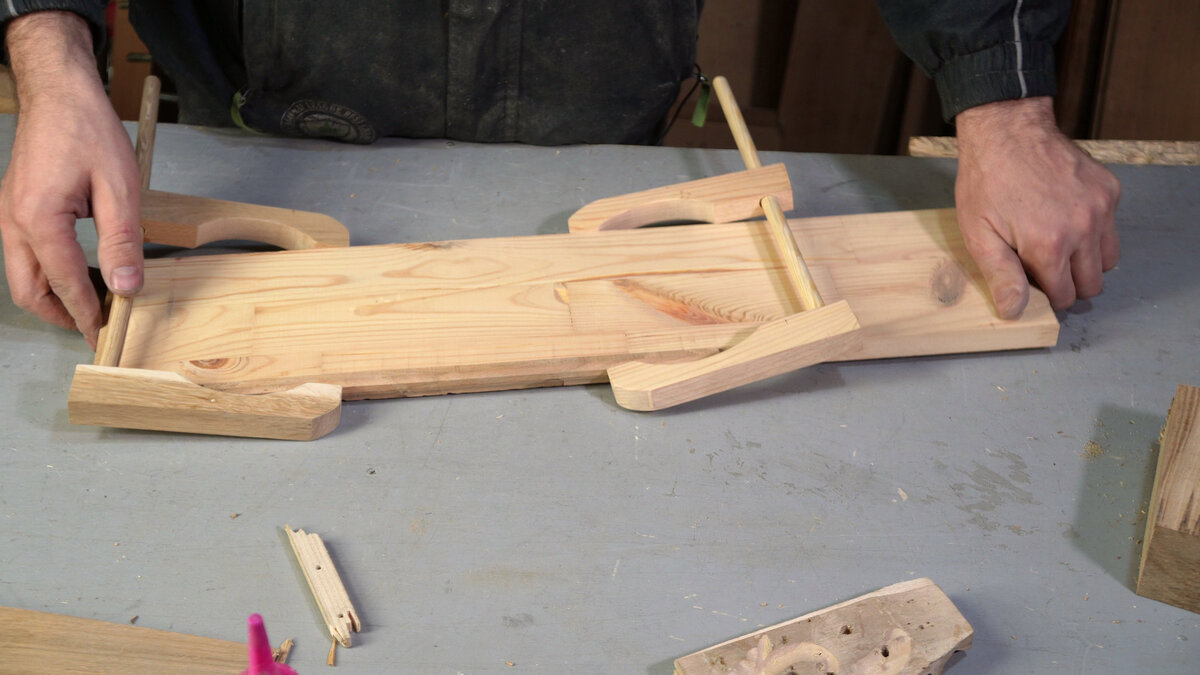

Зажатие заготовок с помощью этих струбцин. Фото автора

Зажатие заготовок с помощью этих струбцин. Фото автора

При этом круглая палочка слегка сгибается и за счет своей упругости создает усилие сжатия, а из-за перекоса в отверстии подвижная губка удерживается на месте.

Такими струбцинами можно с успехом подклеивать кромку на деталях, а также фиксировать и приклеивать профили или декор на плоскости деталей.

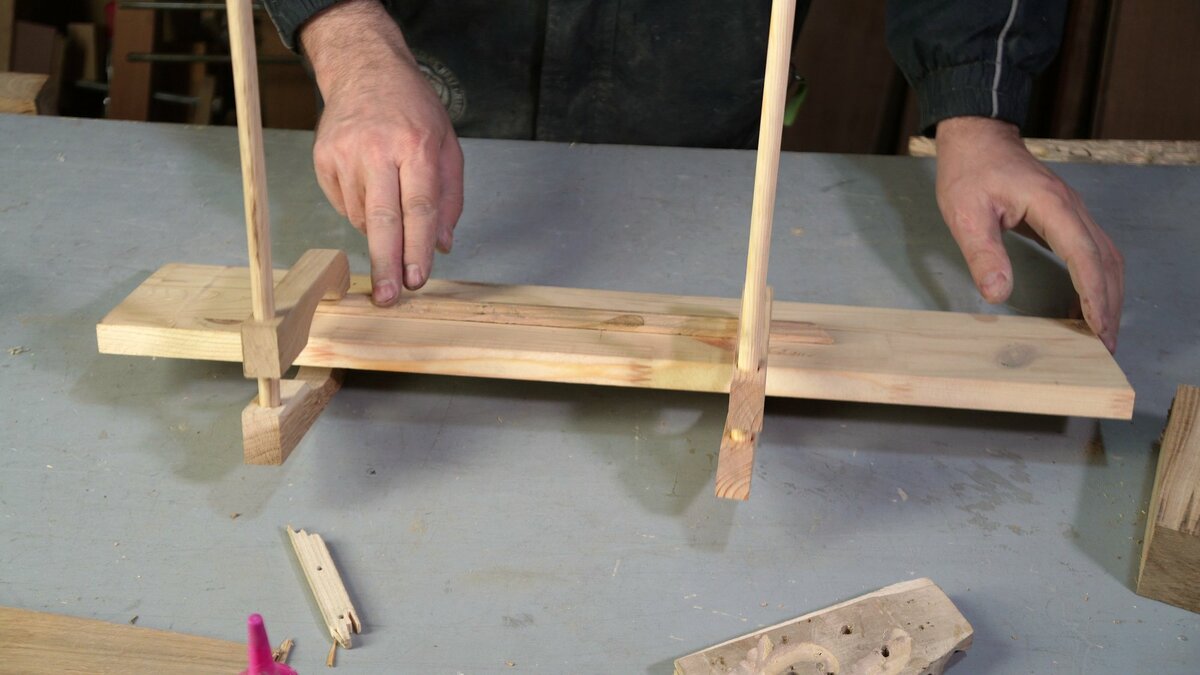

Прижимание кромки. Фото автора

Прижимание кромки. Фото автора

Прижимание профиля к плоскости. Фото автора

Прижимание профиля к плоскости. Фото автора

Эти струбцины я делал для приклеивания кромки на дверную коробку, склеенную из сосны дуба.

Подготовка части коробки к наклеиванию кромки. Фото автора

Подготовка части коробки к наклеиванию кромки. Фото автора

Подготовка кромки. Фото автора

Подготовка кромки. Фото автора

Кромку и край заготовки я подрезал под 45°, чтобы место склеивания было меньше заметно и итоговая деталь выглядела как цельная доска.

Кромку наклеивал частями.

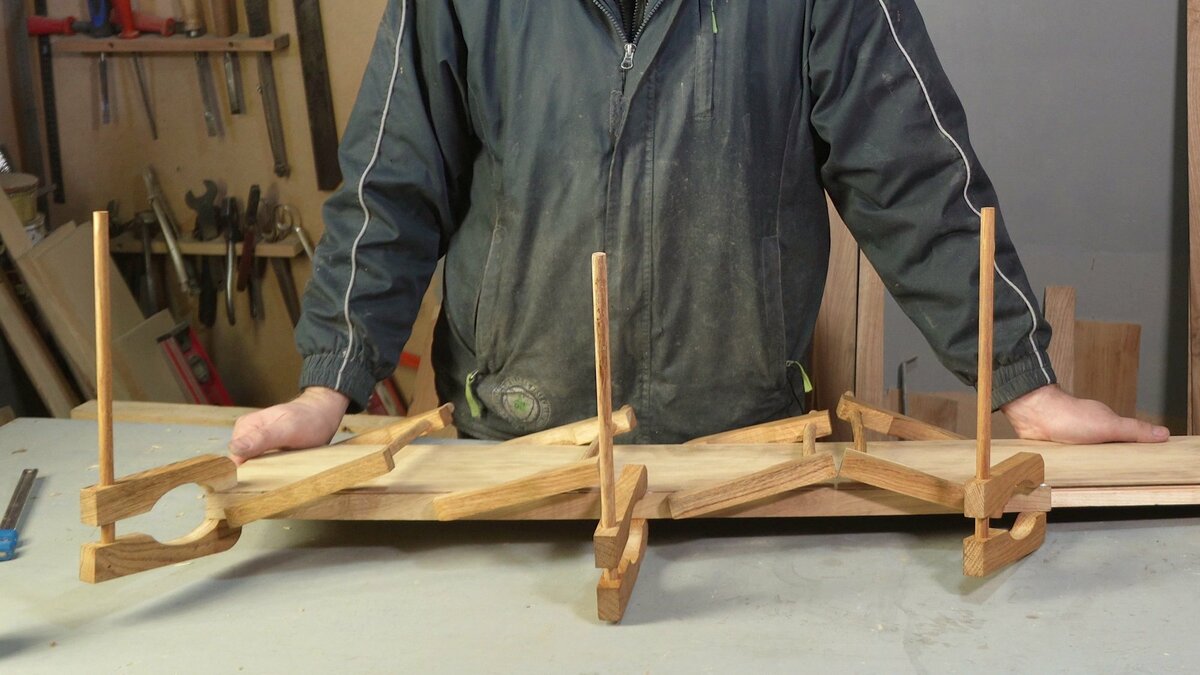

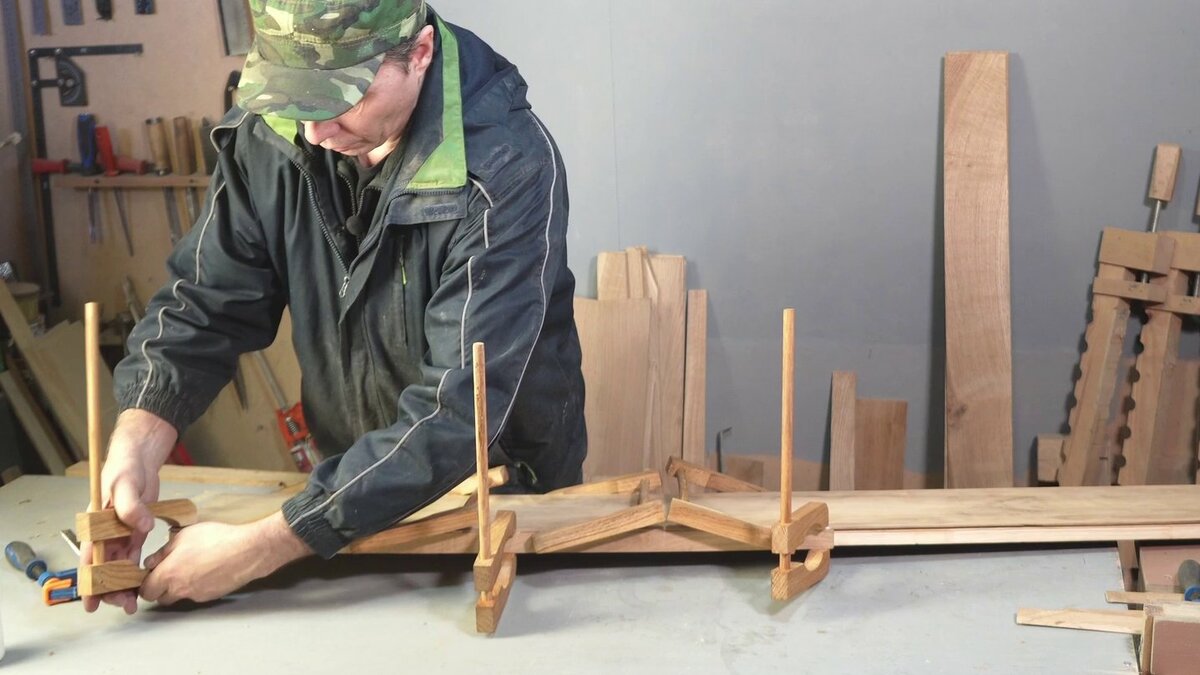

Фото автора

Фото автора

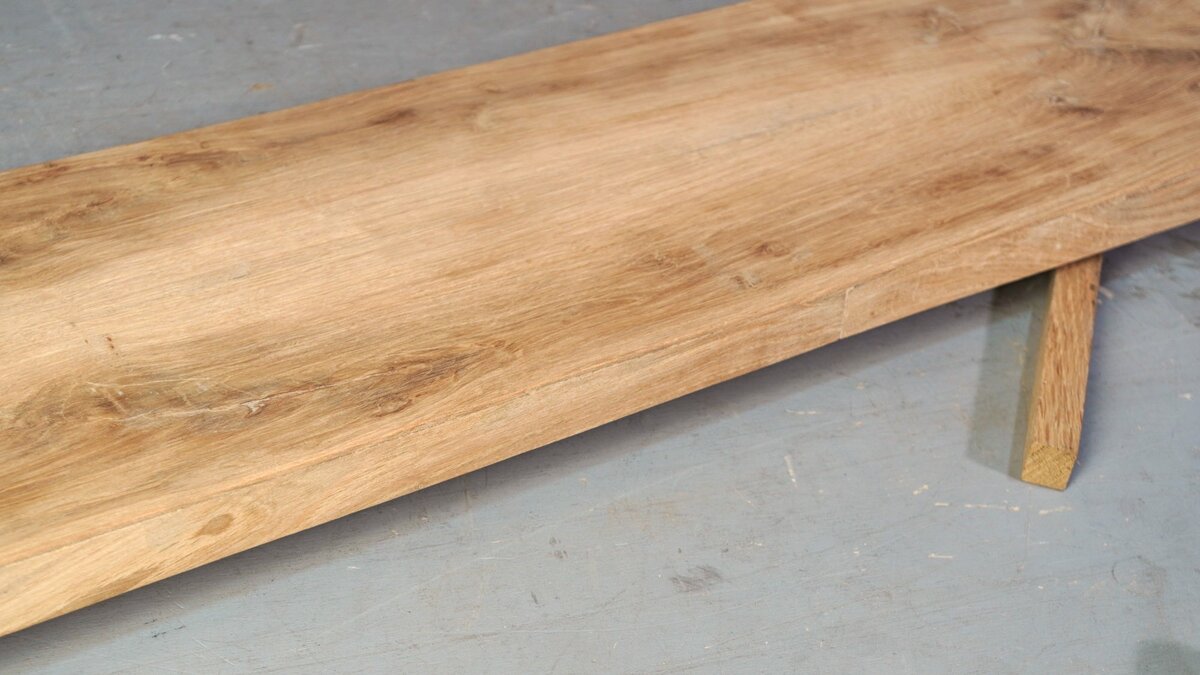

В результате получилась вот такая доска.

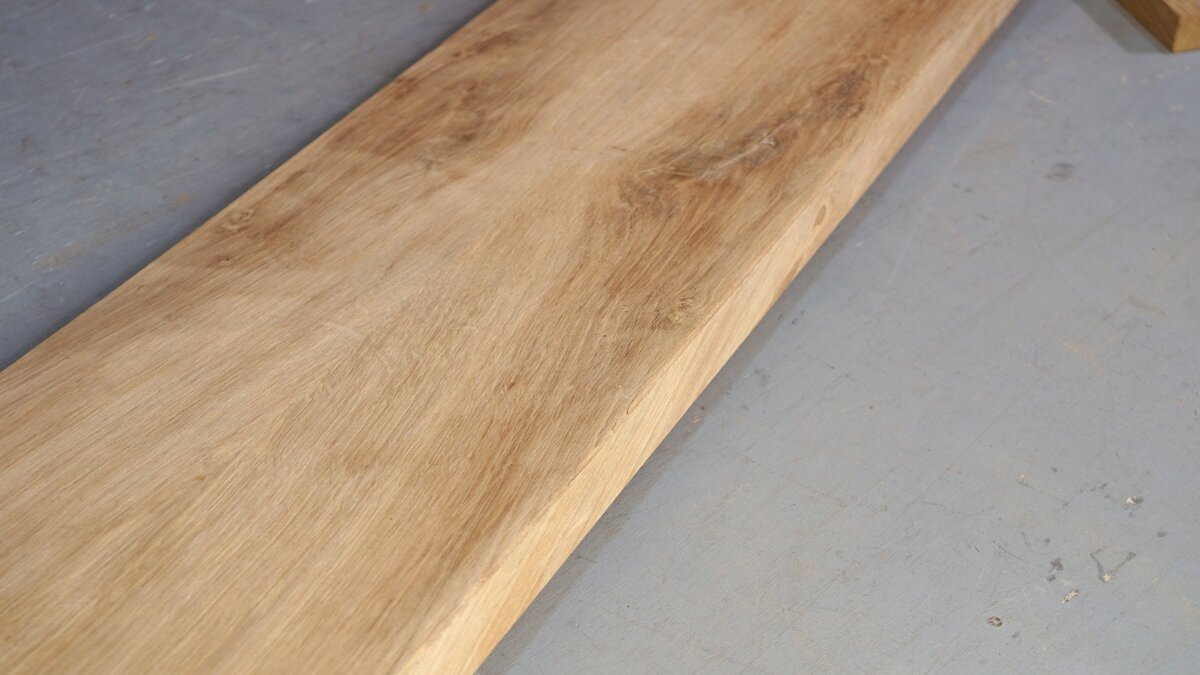

Результат наклеивания кромки. Фото автора

Результат наклеивания кромки. Фото автора

Результат наклеивания кромки. Фото автора

Результат наклеивания кромки.

Струбцинки получились с достаточной силой сжатия, быстрыми и недорогими в изготовлении.
