Соединение шип-паз одной фрезой

Здравствуйте.

При изготовлении мебели из дерева часто возникает задача изготавливать различные рамки, например для фасадов, стенок мебели, или различных перегородок.

Для подобных задач можно использовать обычное соединение шип-паз. И для изготовления можно обойтись всего одной фрезой. Я для этих целей использовал дисковую фрезу диамером 40 мм и высотой 7 мм и диаметром хвостовика 8 мм.

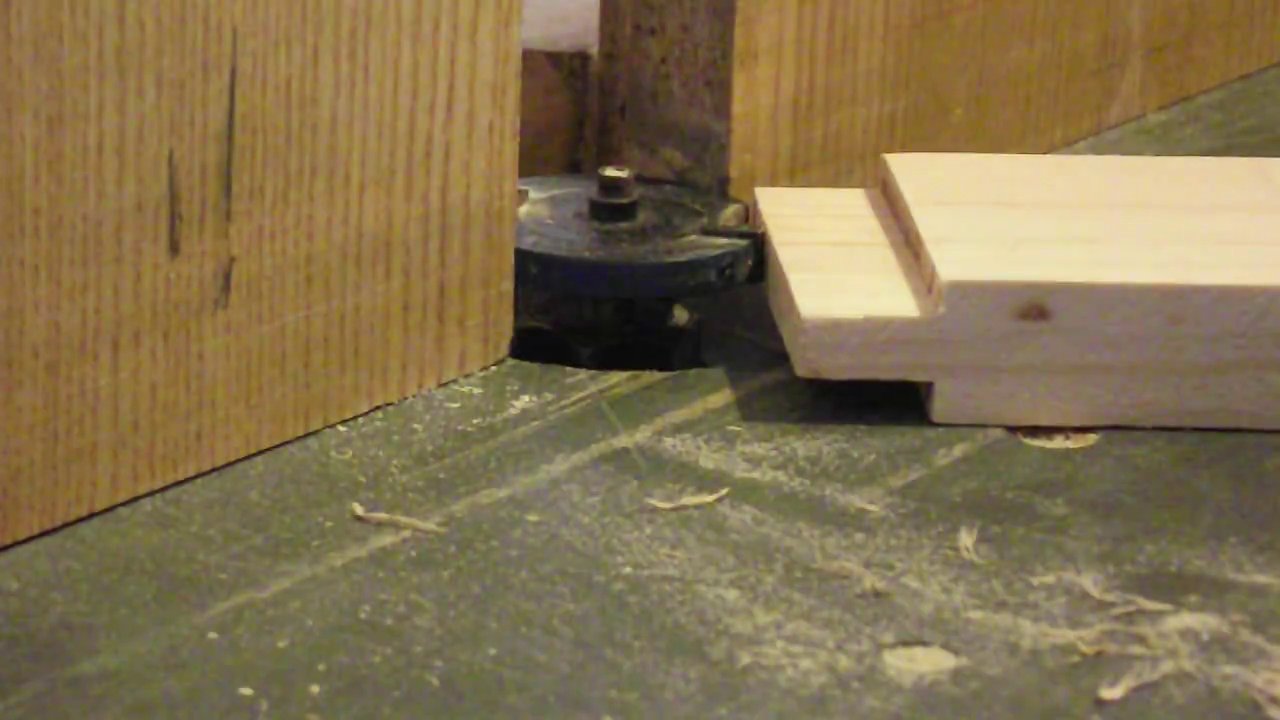

Такая фреза может выбирать паз глубиной до 16 мм. и ей же можно сделать шип. Для этого фреза поднимается на свою высоту, заготовку лучше использовать 21 мм толщиной - это три высоты фрезы, так удобнее считать, хотя можно и взять деталь и другой толщины.

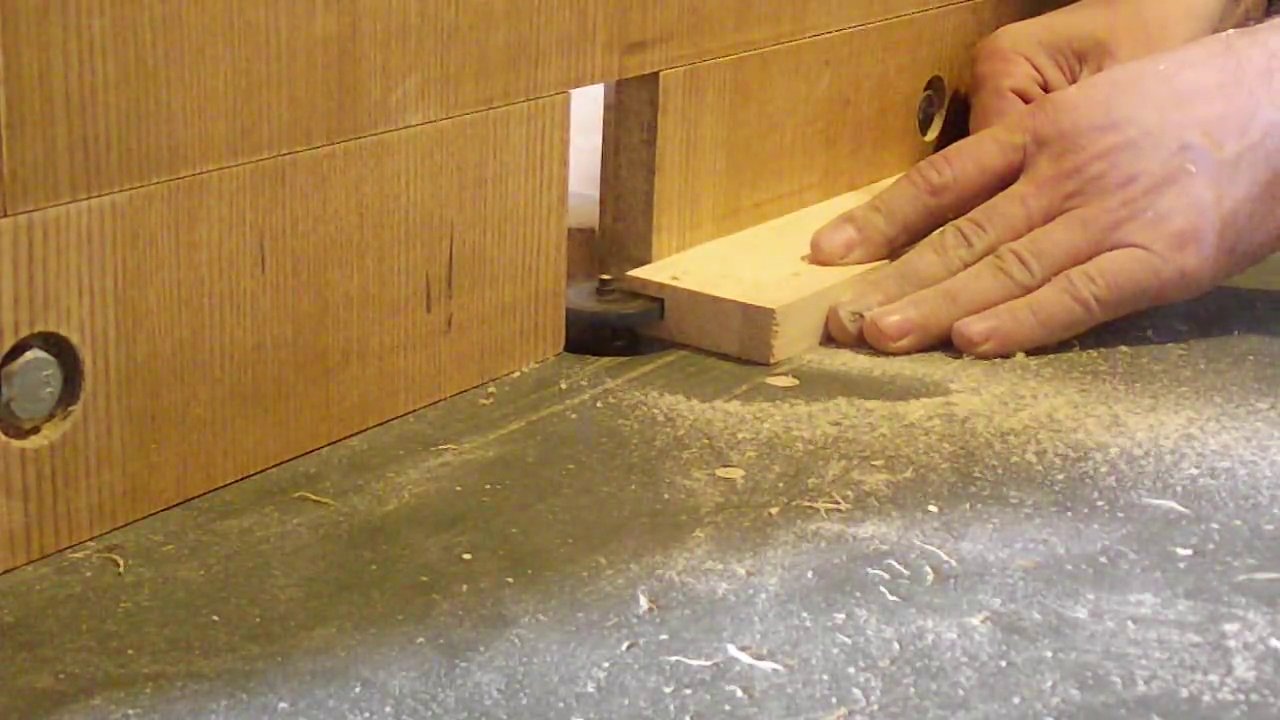

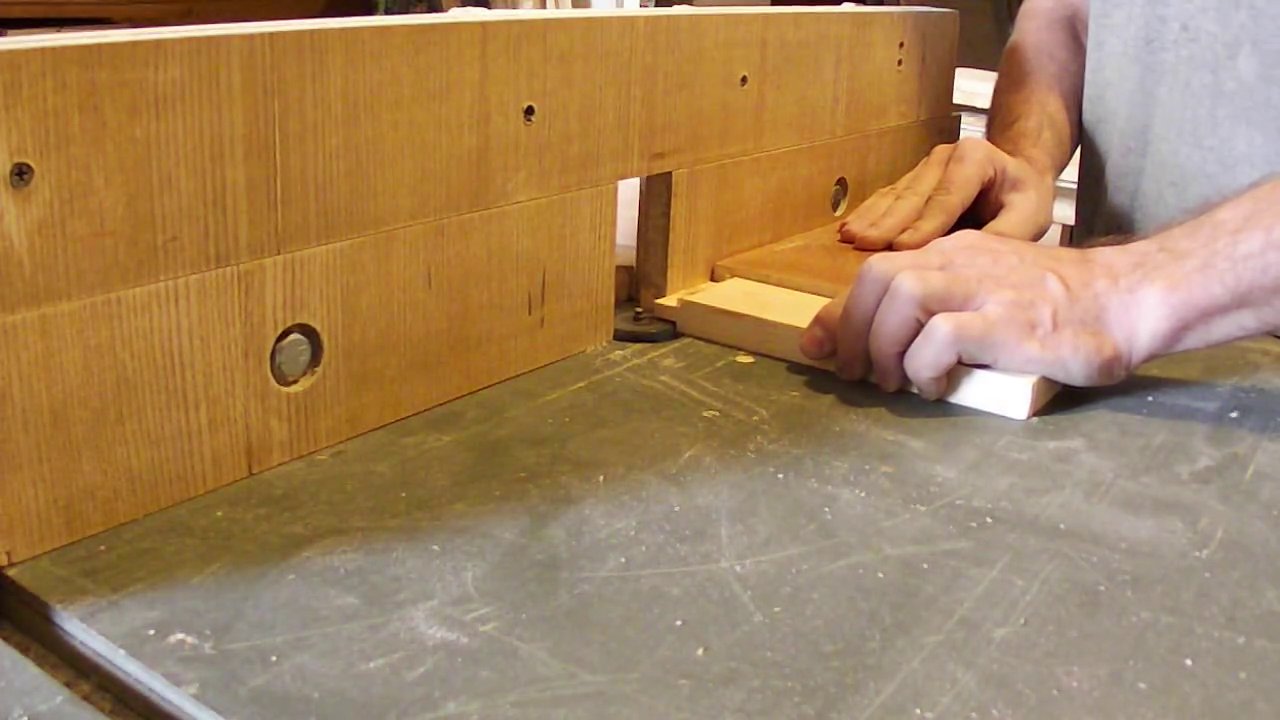

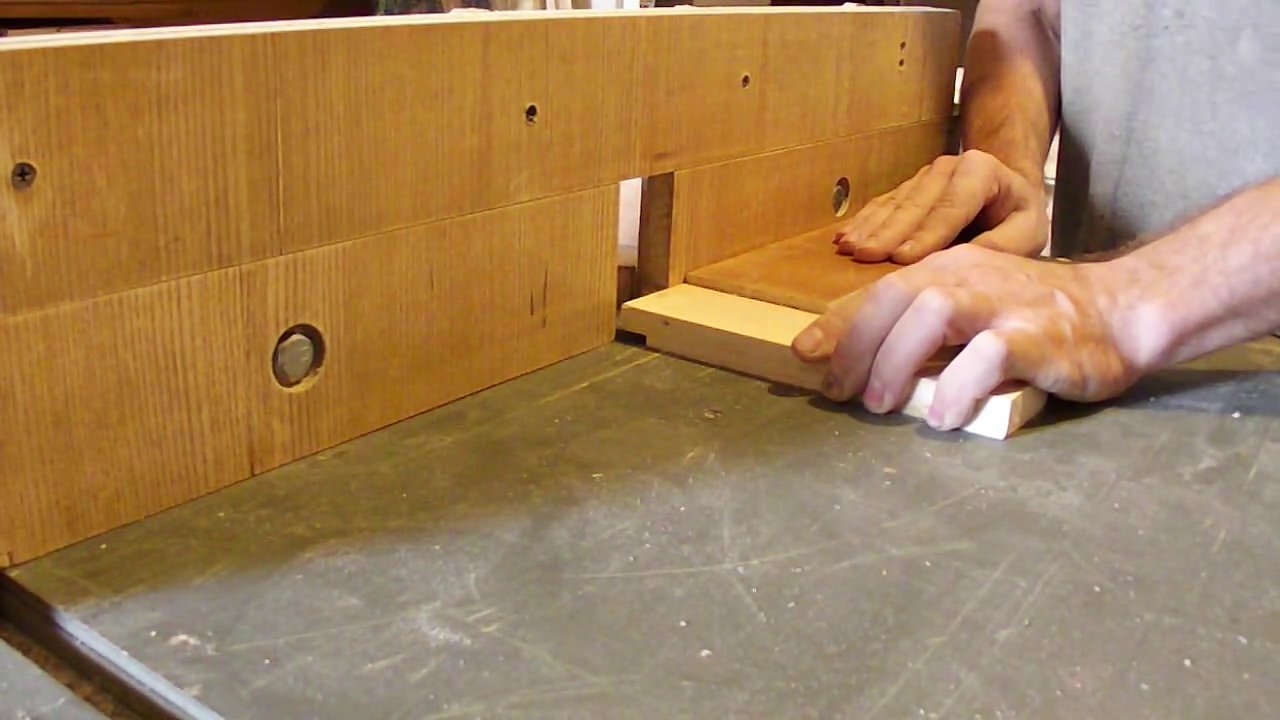

Фрезеровка идет с торца и здесь удобно применять широкий толкатель, чтобы к нему прижимать заготовку. Торец фрезеруется с двух сторон при одной настройке фрезы, так получим шип строго по центру заготовки

Поскольку на рамки детали парные, то здесь можно сначала фрезеровать заготовки, а потом распиливать по ширине.

Для паза провидим линию на ширину детали рамки. В дальнейшем при фрезеровке доводим эту линию до центра фрезы

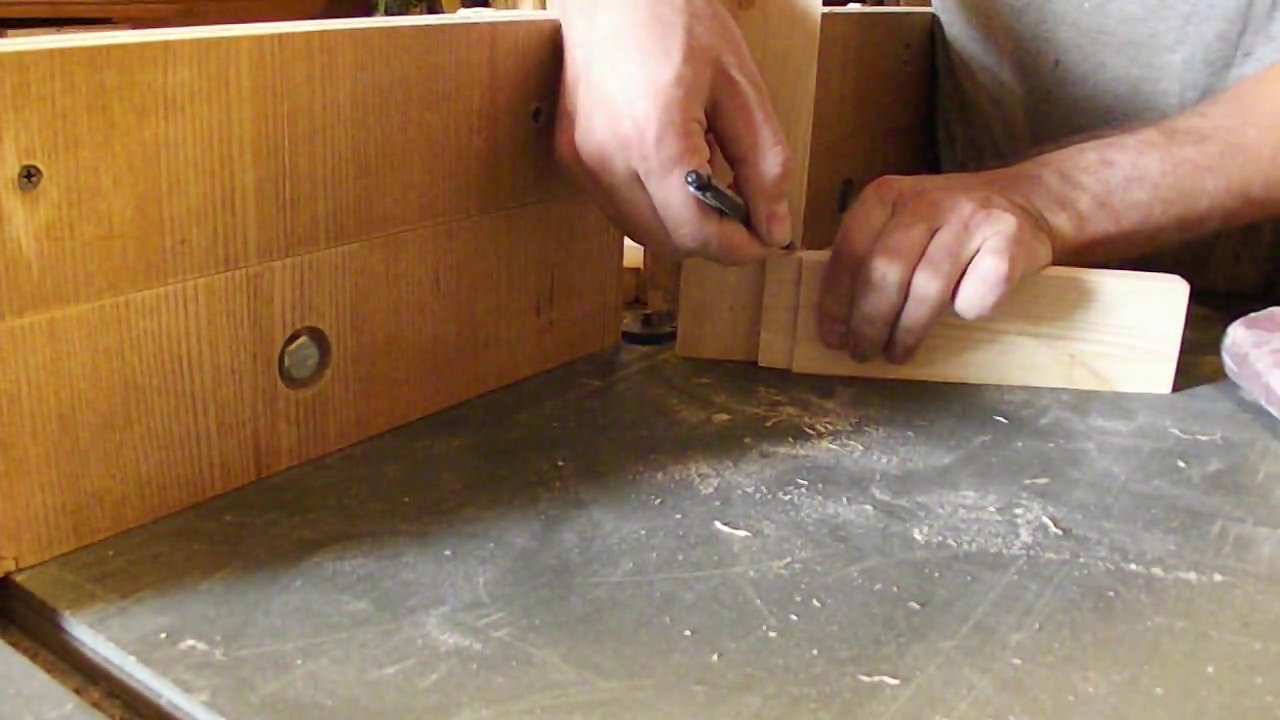

Фрезу для паза удобно настроить по уже готовому шипу.

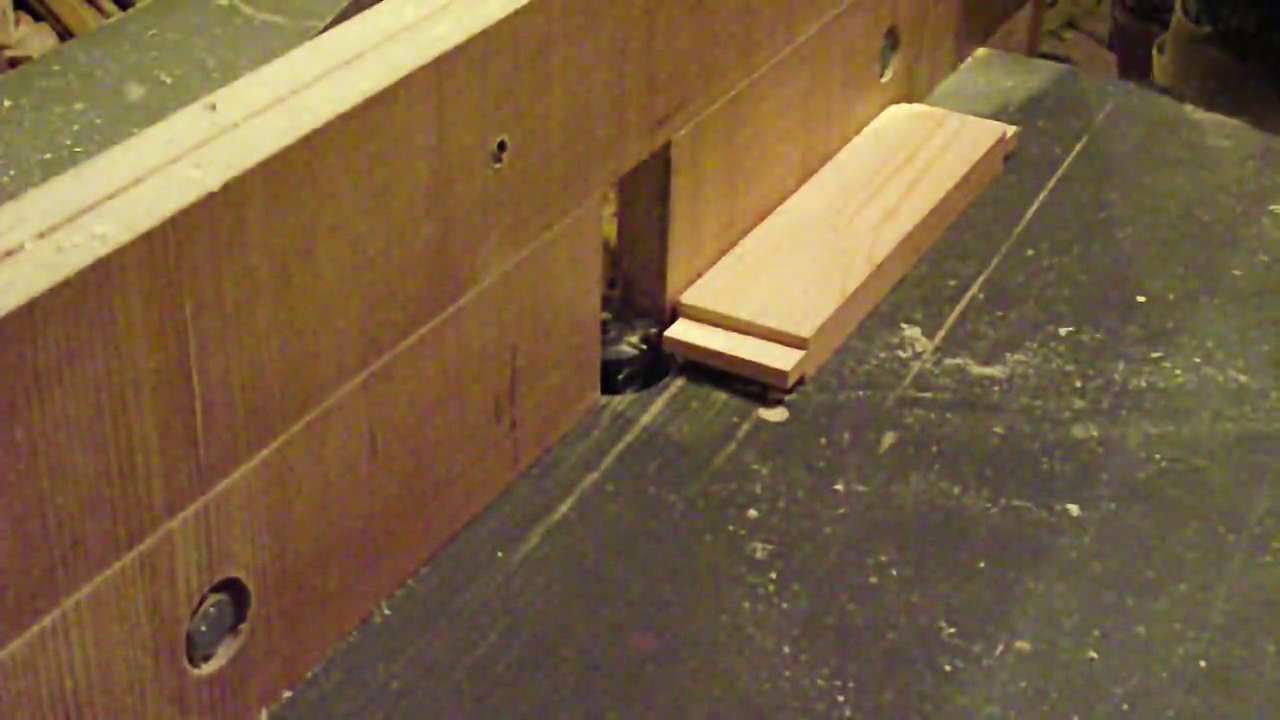

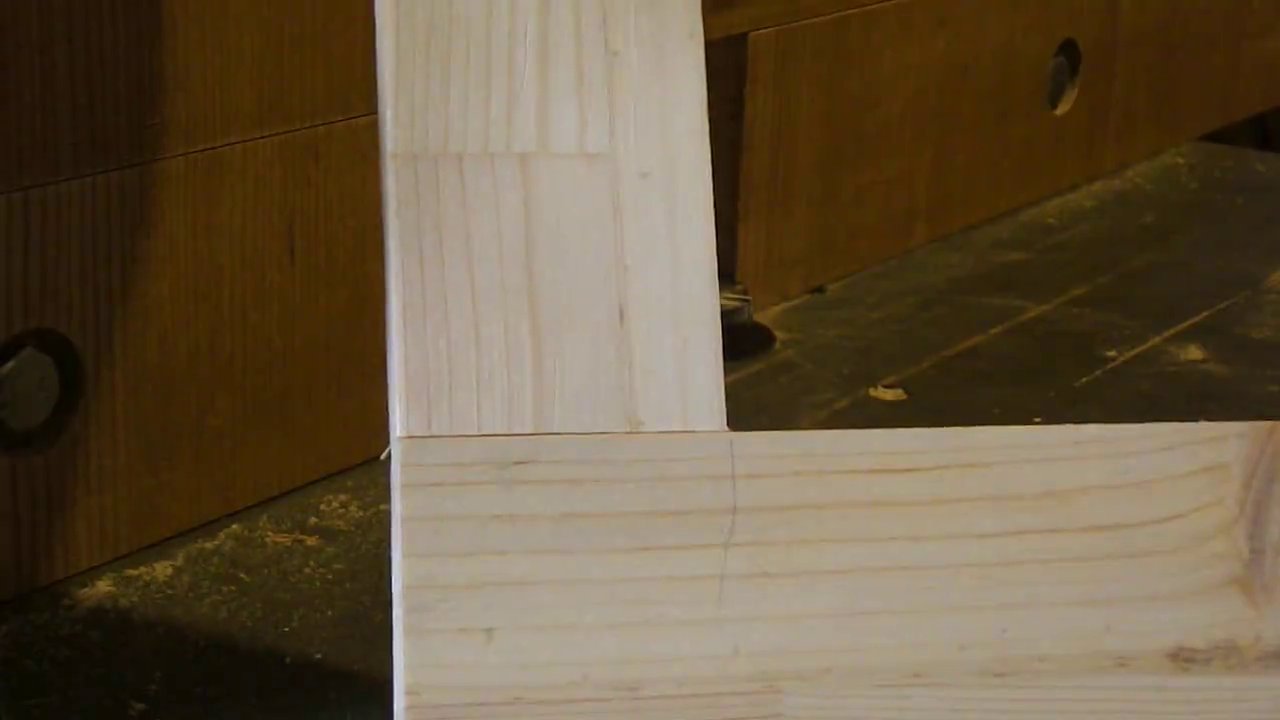

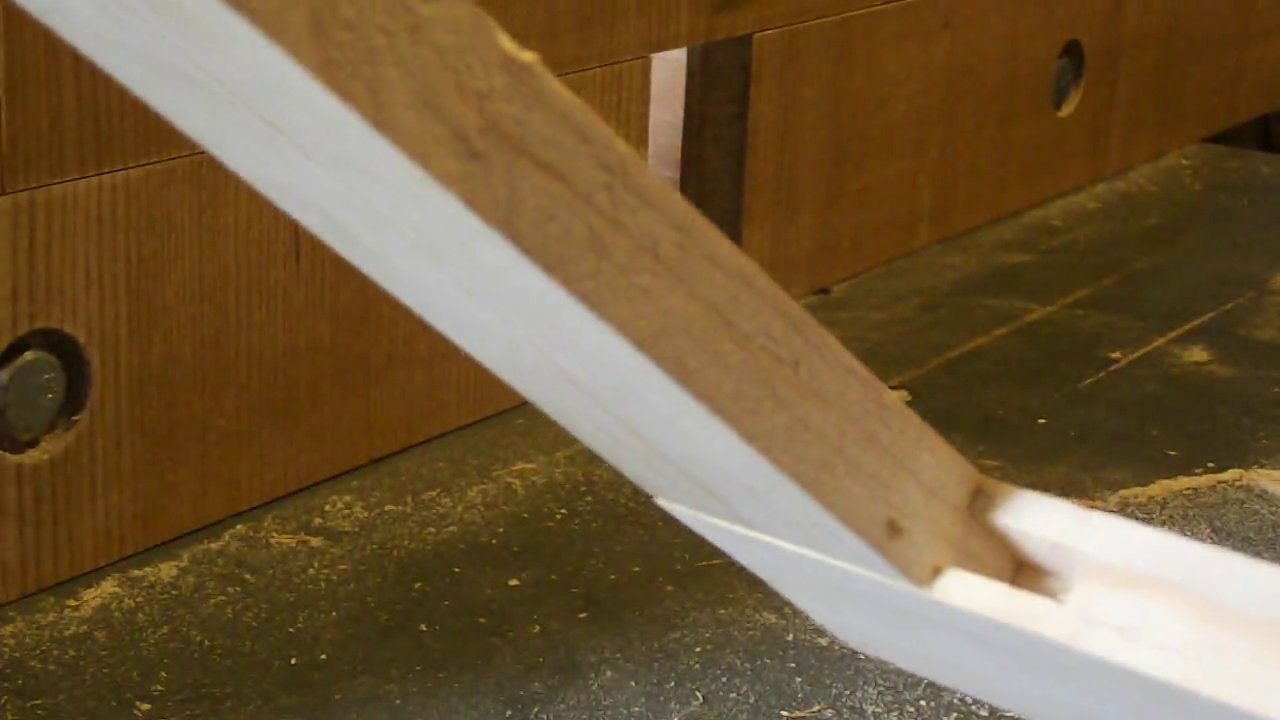

Соединение получается простым, надежным с минимальными настройками фрезера.

Для паза под филенку достаточно подвинуть упор фрезера без изменения высоты фрезы. Под филенку достаточно делать паз глубиной 5 мм.

С уважением, Александр Климов.
