С этим приспособлением получается фрезеровать сразу все детали ящика. Два подхода и шипы для сборки ящика готовы.

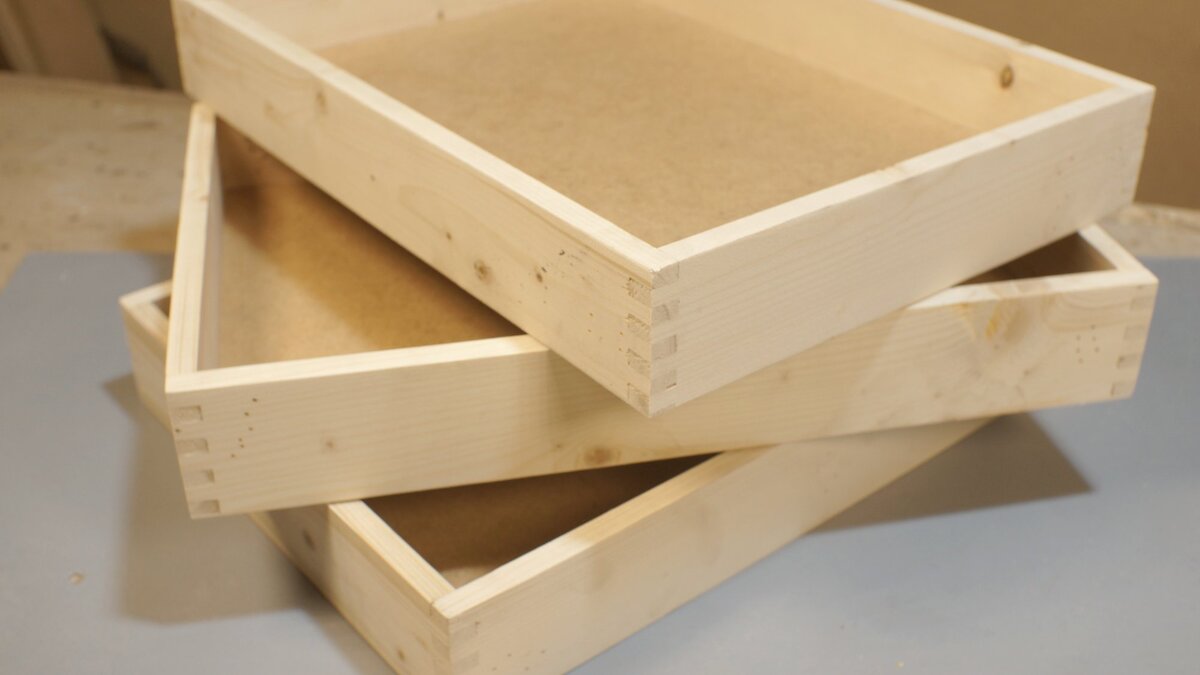

Ящики в сборе. Фото автора

Приспособление для изготовления ящичных шипов я давно хотел сделать. Смотрел разные варианты на YouTube, Pinterest и других сайтах — искал варианты для фрезера.

В основном находил приспособления в виде различных кареток для стационарно установленного фрезера. Но острой необходимости не было, да и честно все эти приспособления казались мне сложными, поэтому откладывал«на потом».

Недавно всё же решил сделать несколько ящиков в мастерскую для различной мелочёвки. Эти ящики решил собирать с помощью шипов.

Немного подумав, я решил, что для большинства задач будет достаточно шипов в один размер и незачем усложнять задачу.

Так получилось это простое приспособление. Идея в общем то витает в воздухе, и вполне возможно есть похожие реализации.

Шипорезное приспособление. Фото автора

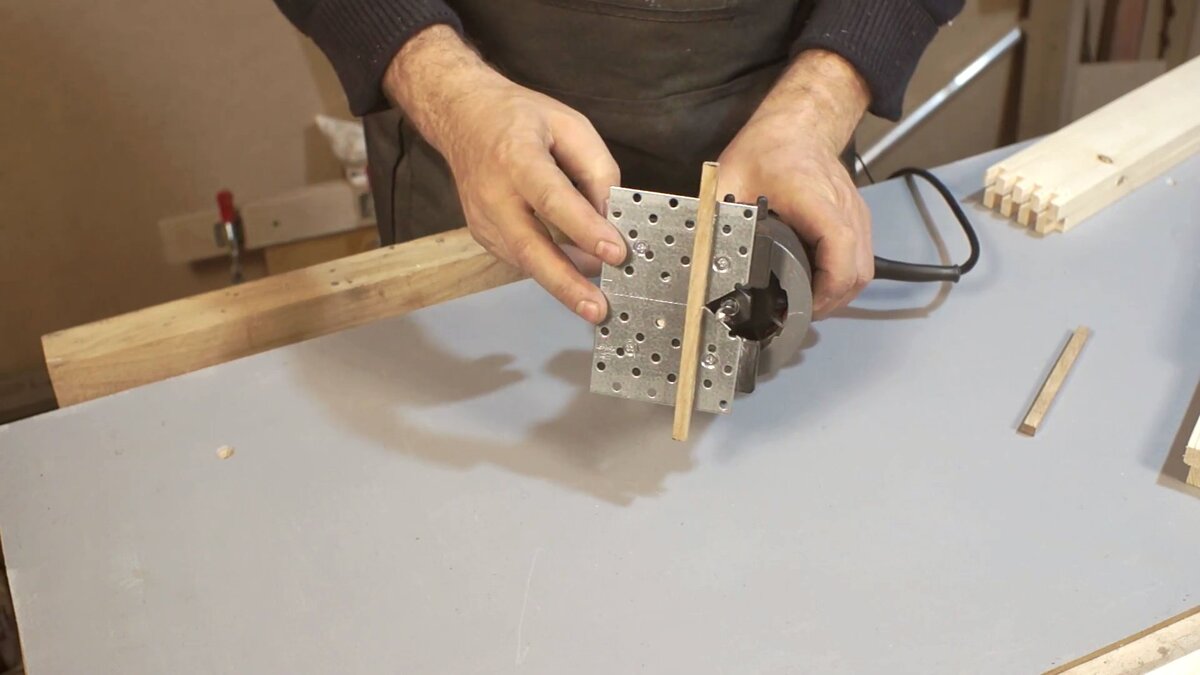

Для изготовления этого приспособления я купил в строительном магазине перфорированную пластину. Разметил и просверлил в ней крепление на площадку фрезера. Сбоку у пластины вырезал угол, чтобы свободно проходила фреза.

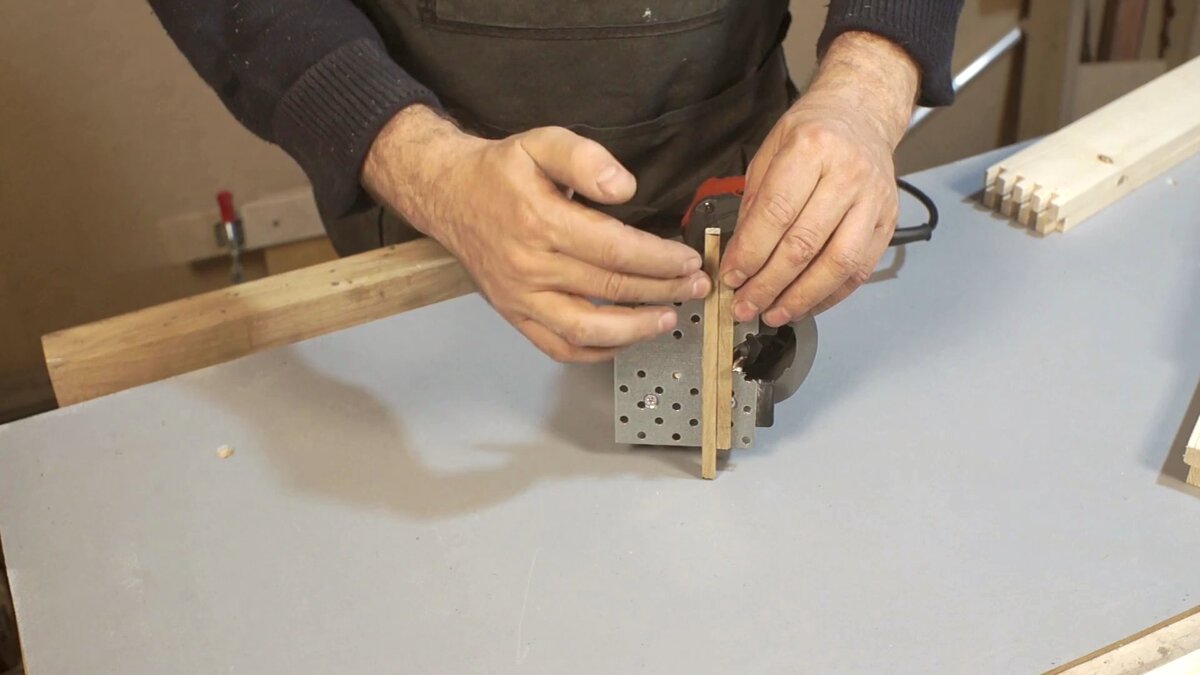

Далее подготовил рейку 8х8 мм. фрезу тоже использовал 8 мм. Эту рейку я закрепил на пластине на расстоянии 8 мм от фрезы. Для этого использовал обрезок этой же рейки.

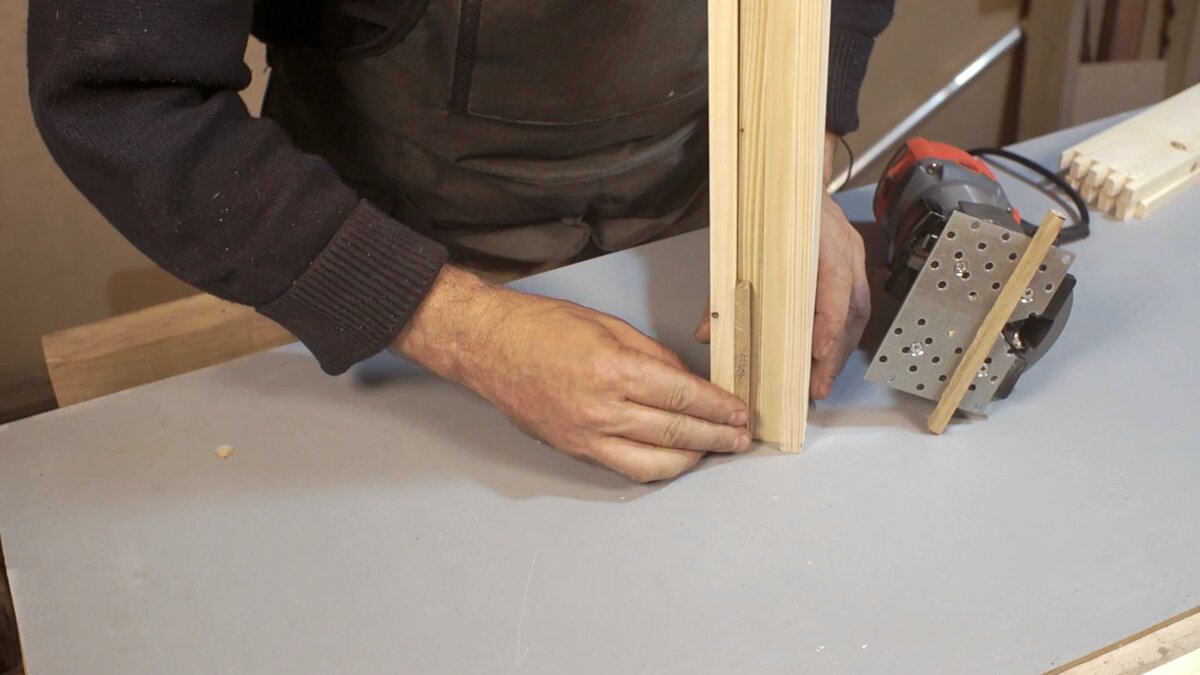

Настройка и закрепление направляющей рейки на пластине. Фото автора

Направляющую я приклеил на двухсторонний скотч, а с обратной стороны закрепил парой саморезов. Этого оказалось вполне достаточно для работы приспособления.

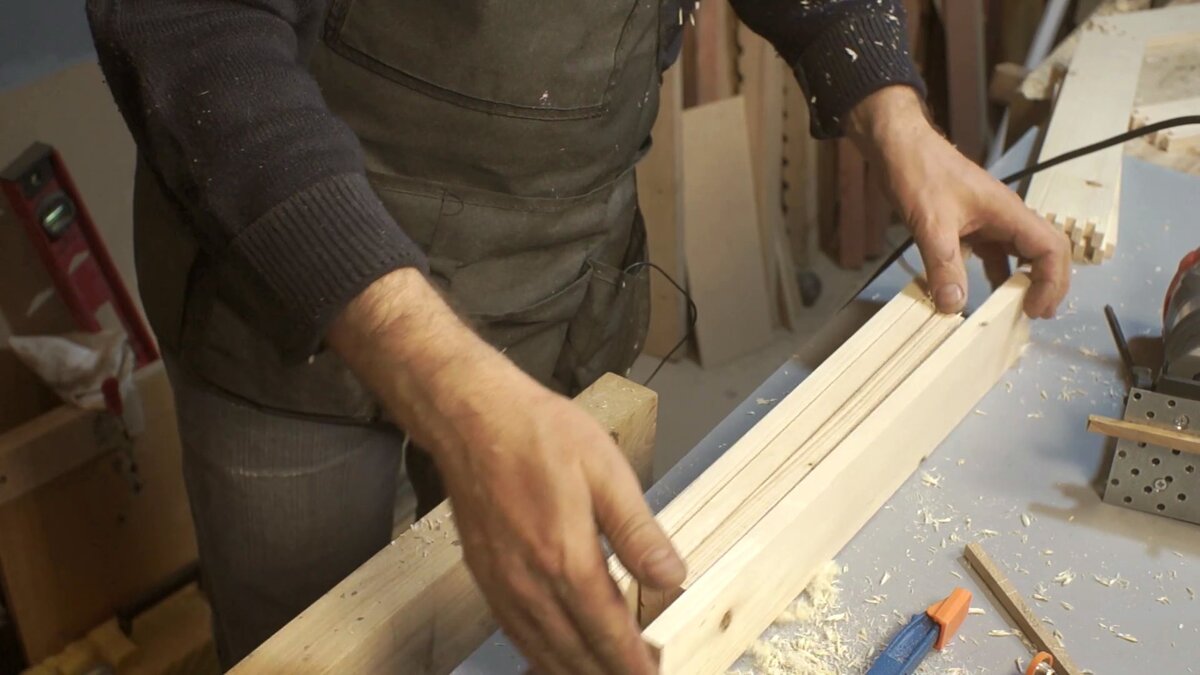

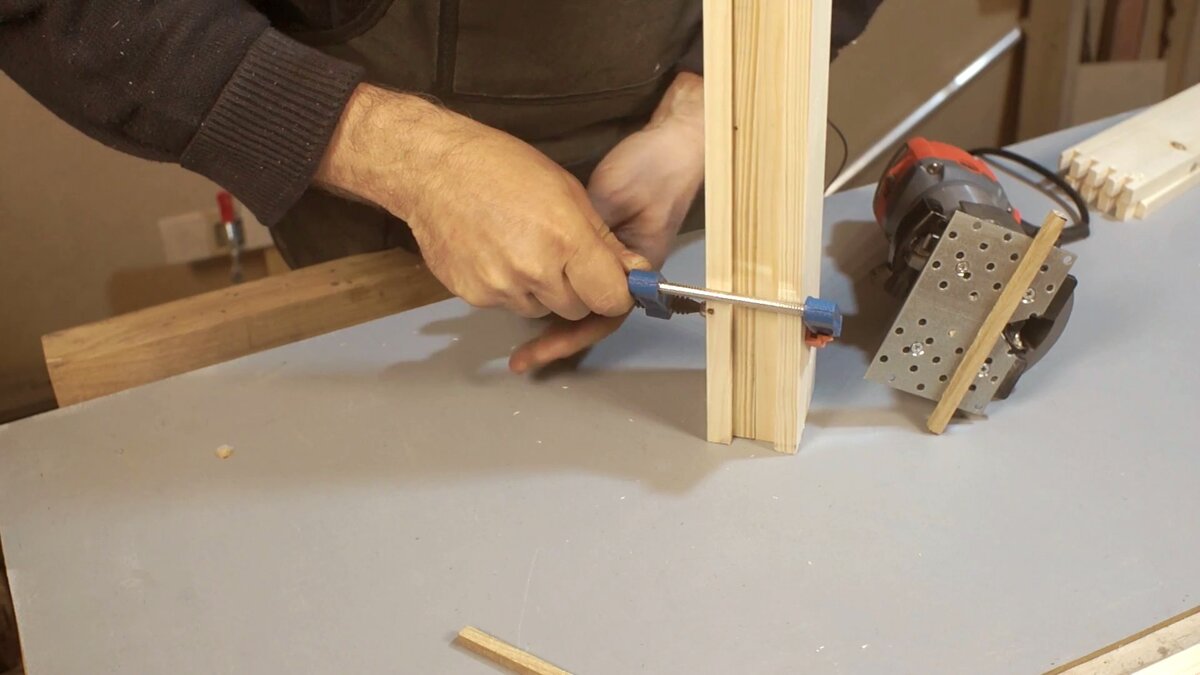

Использовать приспособление тоже очень просто. Детали для ящика складываются вместе: короткие посередине, длинные по краям. Далее ставлю их на торец и две детали посередине смещаю на 8 мм. и фиксирую этот пакет струбциной. Затем зажимаю его в тисках и еще раз проверяю смещение деталей.

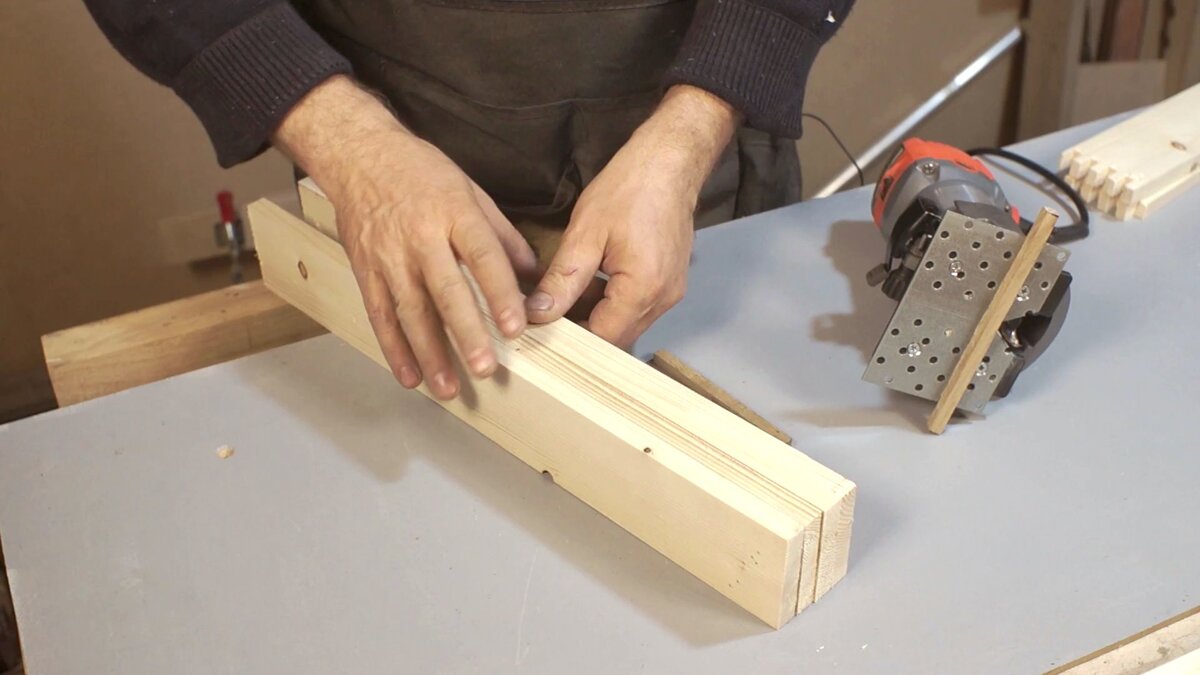

Подготовка деталей ящика для фрезерования шипов. Фото автора

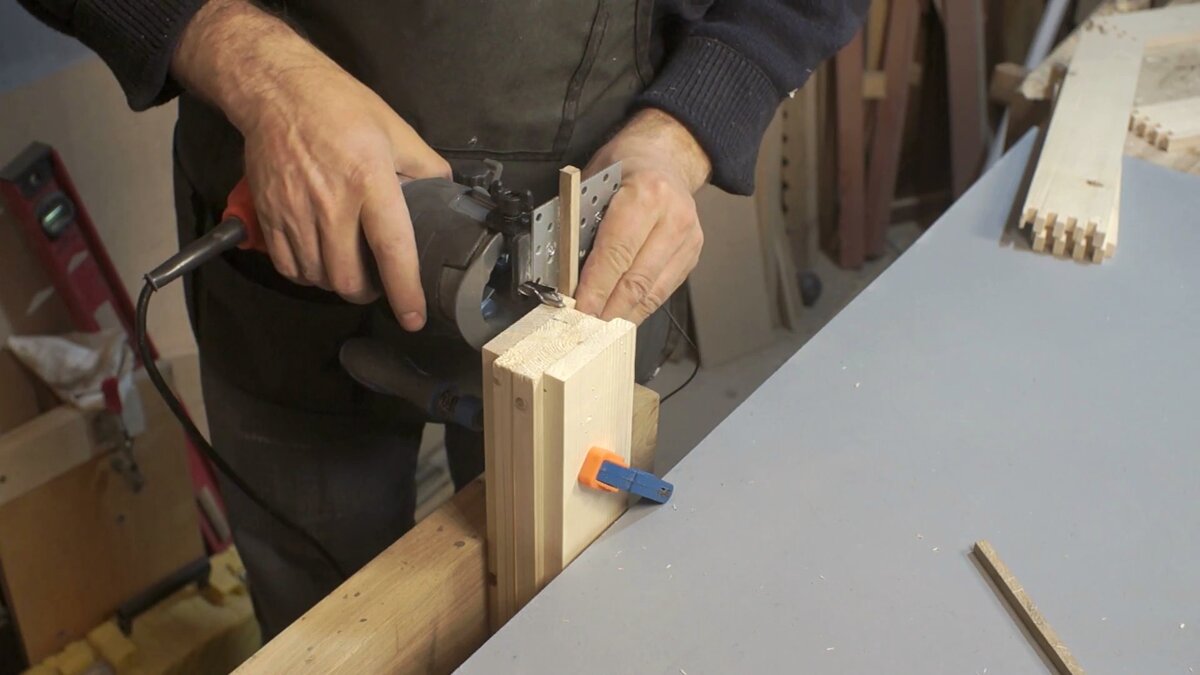

Теперь проверяю глубину шипа, она должна быть равна толщине стенки ящика.

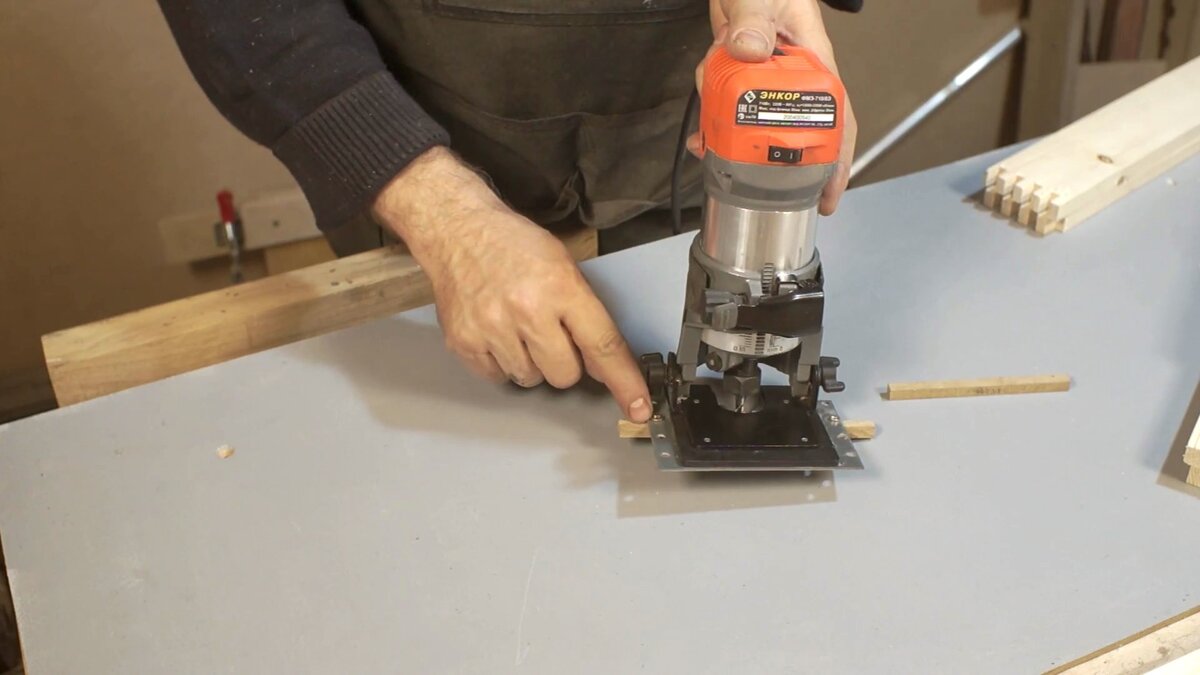

Проверка глубины фрезерования. Фото автора

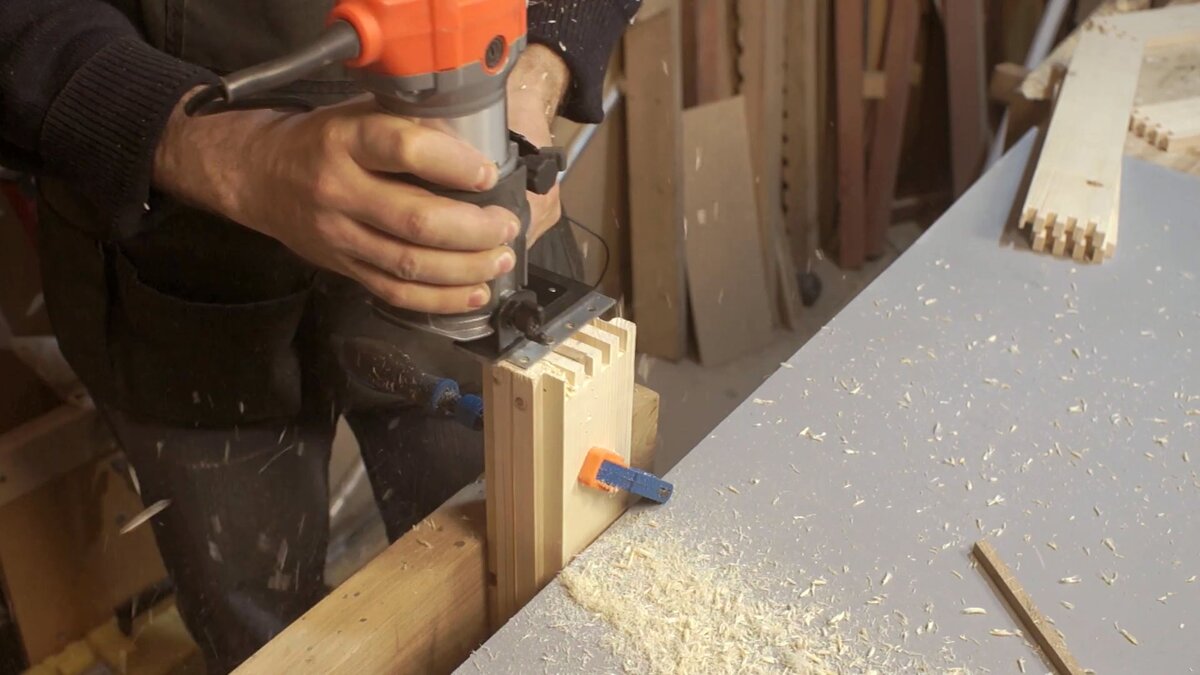

А далее начинается фрезерование шипов. С учетом вращения фрезы и расположения направляющей, фрезеровать нужно, начиная слева и фрезер двигать на себя.

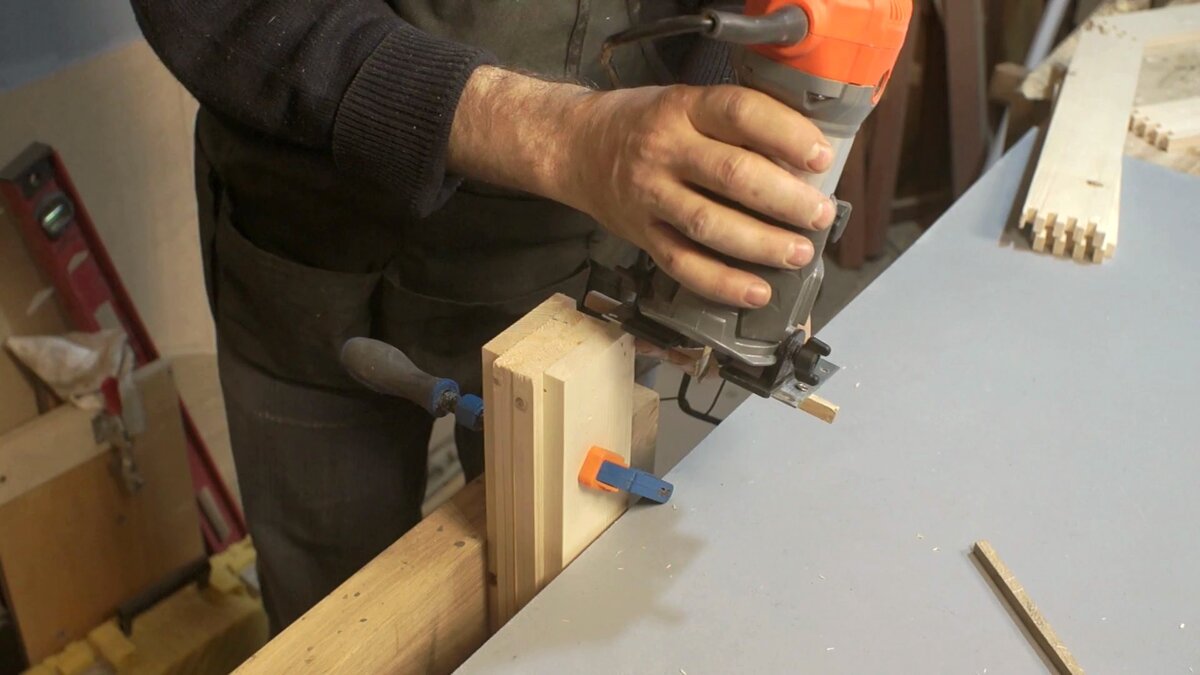

Направляющая проходит по готовому пазу. Фото автора

Первый проход направляющая прижимается к деталям ящика слева, в последующих проходах направляющая проходит по готовому пазу.

После изготовление шипов с одной стороны, детали ящика вытаскиваются из тисков, две короткие детали в центре смещаются к другому краю. Затем этот пакет настраивается точно также как вначале и фрезеруются оставшиеся шипы.

Подготовка деталей для второго фрезерования. Фото автора

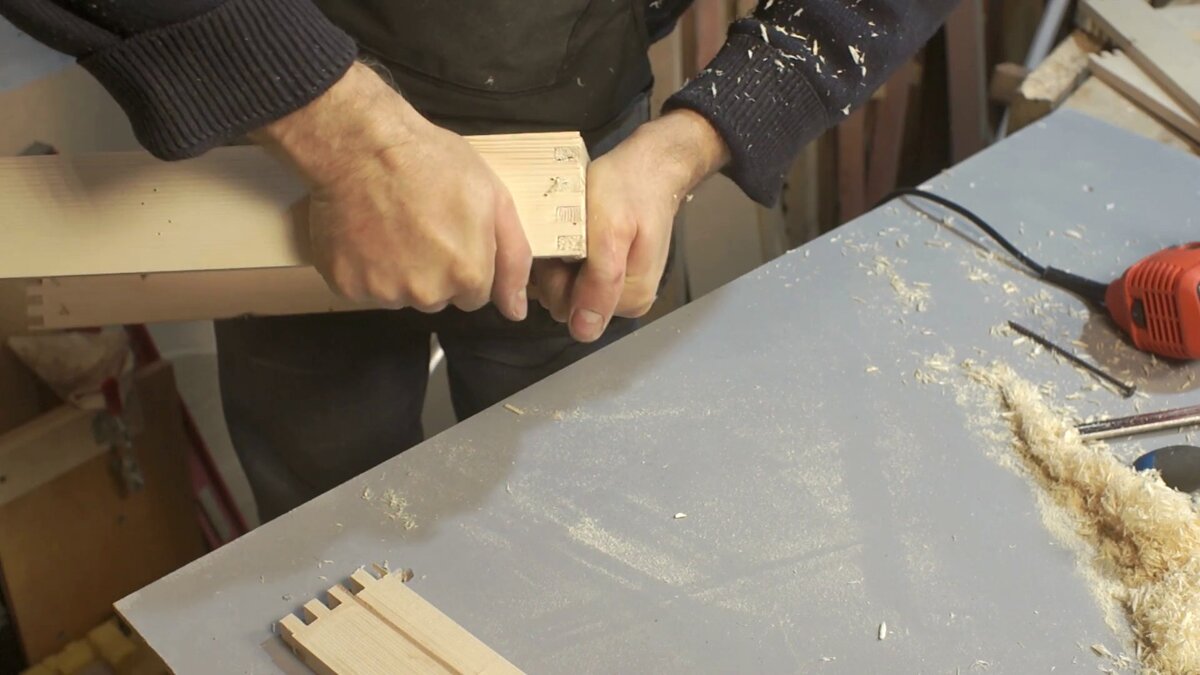

Шипы получаются одинаковые, соединение ровным и плотным.

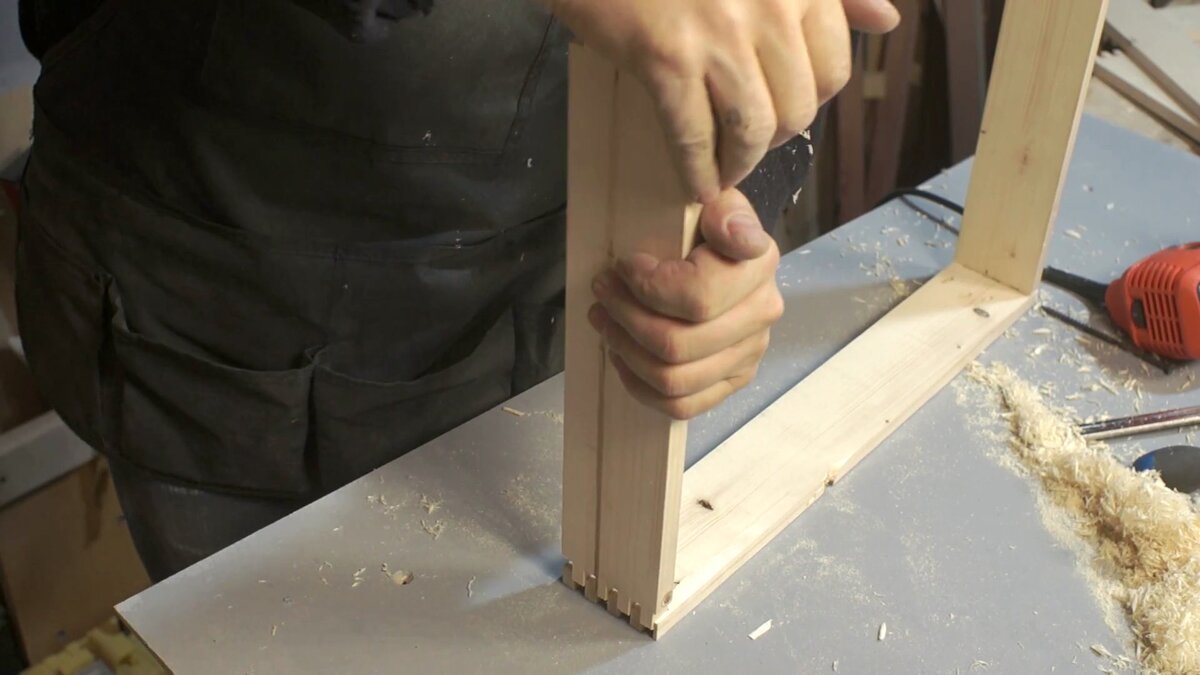

Сборка рамки ящика. Фото автора

Для наглядности предлагаю посмотреть видео ролик.

Несколько нюансов

Подобную площадку несложно сделать к любому фрезеру.

Фрезу лучше использовать спиральную, она легче работает с большой глубиной фрезерования.

Шипы можно делать и за несколько проходов, если фреза сразу не берет всю глубину шипа. Проверял этот подход, соединение получается хорошим.

При желание таких площадок несложно сделать несколько штук для разного размера фрез, а направляющие делать из металла вместо дерева.

Спасибо что дочитали.
