Изготовление деревянных струбцин для склеивания тонких щитов

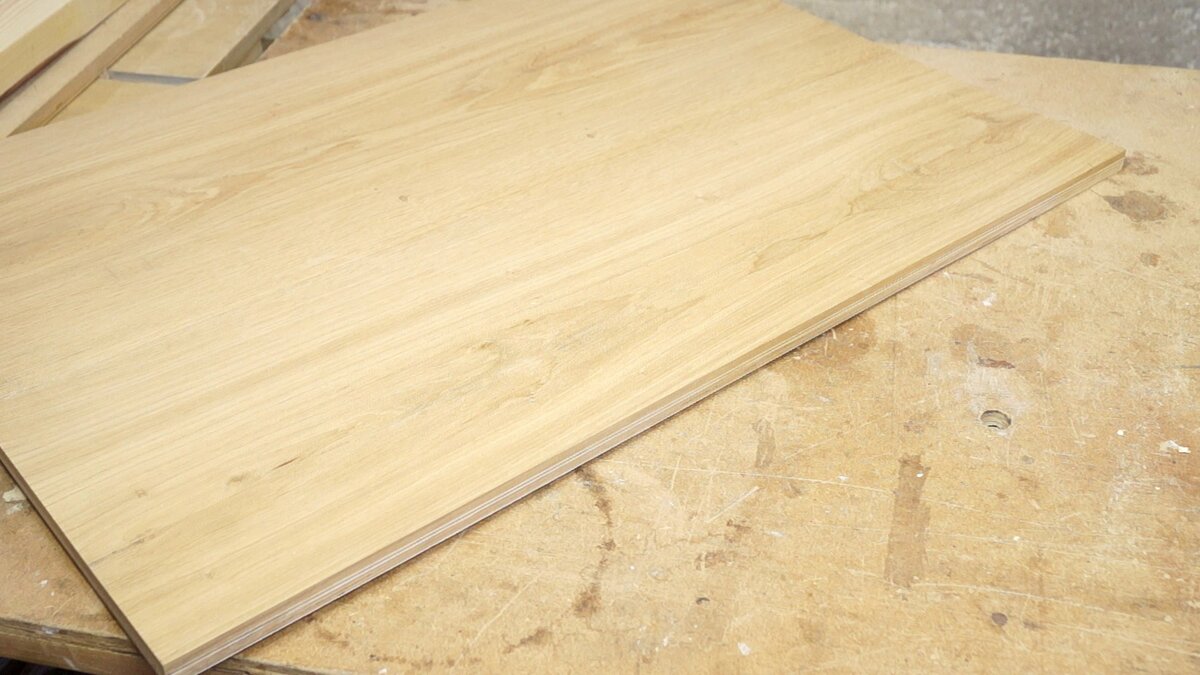

У меня возникла задача сделать дубовую облицовку.

фото автора

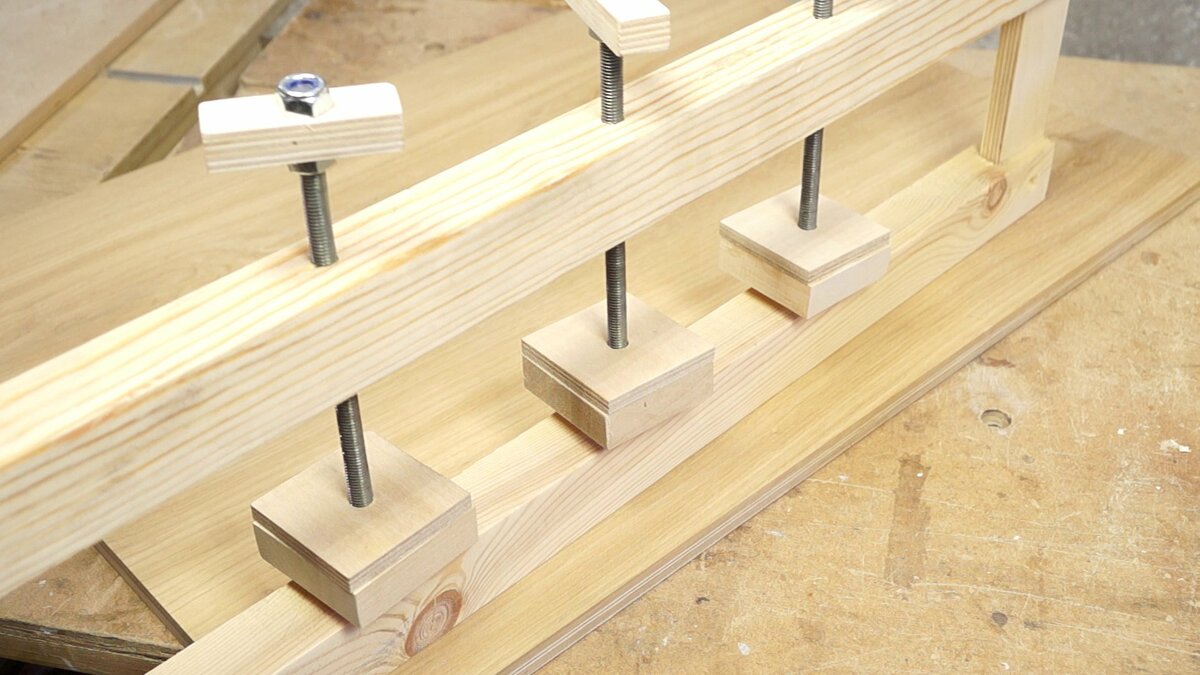

Для пробы я сделал пару струбцин, чтобы можно было прижимать дубовые дощечки сверху. На пробной заготовке опыт оказался удачным и я сделал уже несколько таких струбцин.

фото автора

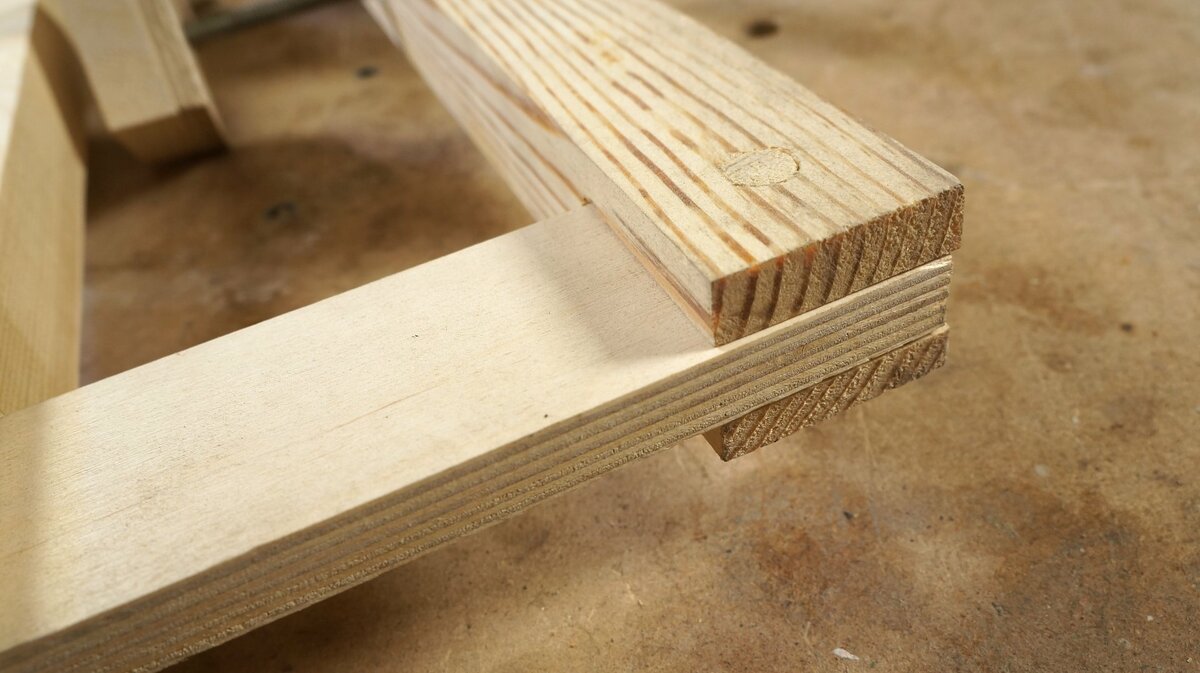

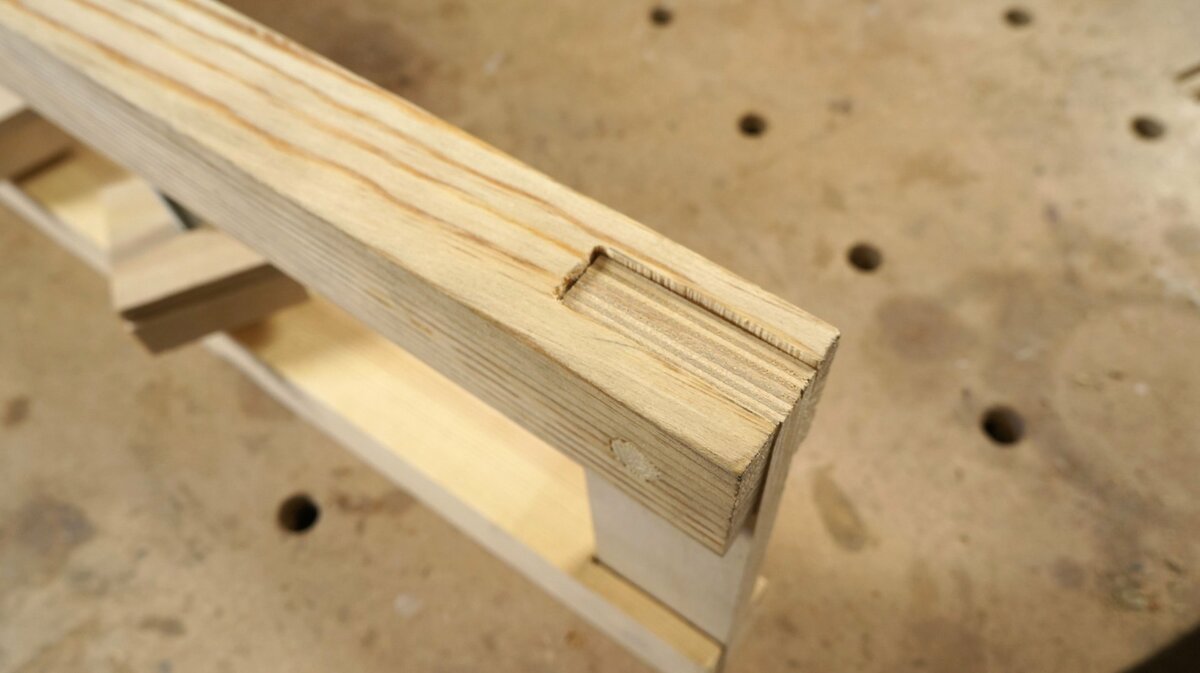

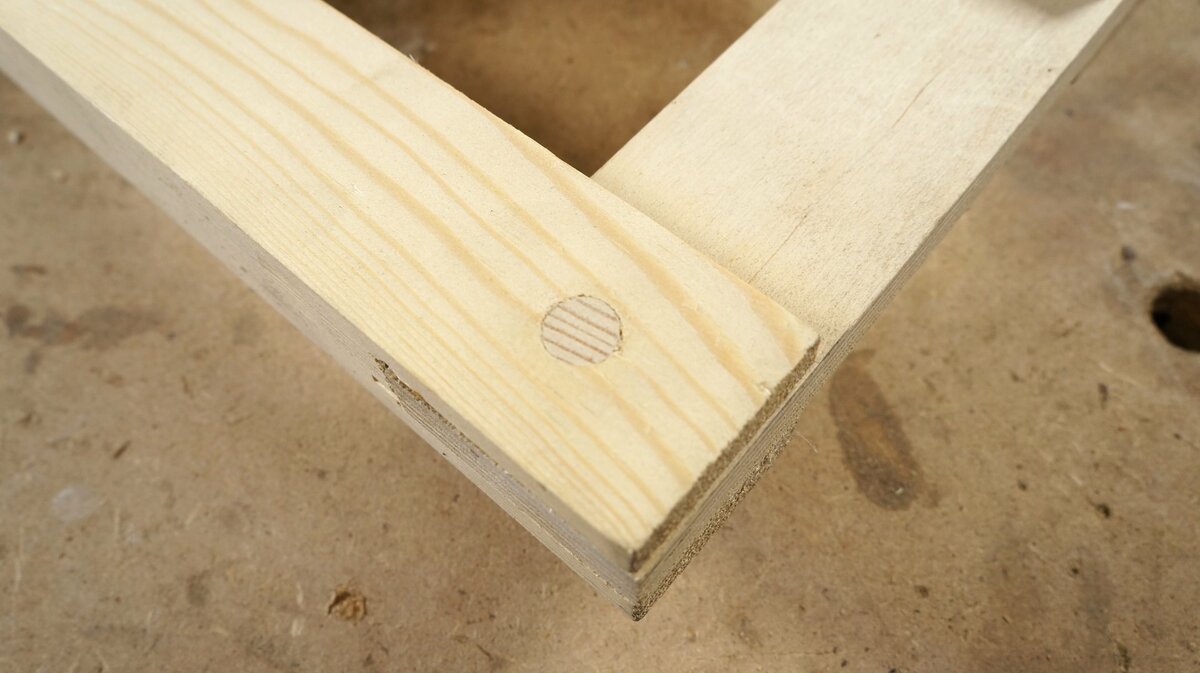

Струбцина состоит их двух брусков 45х40х800 мм. Между собой они соединенны полосками фанеры 15х50х200 мм. В брусках делал пазы и соединял на шканты 12 мм диаметром.

фото автора

фото автора

фото автора

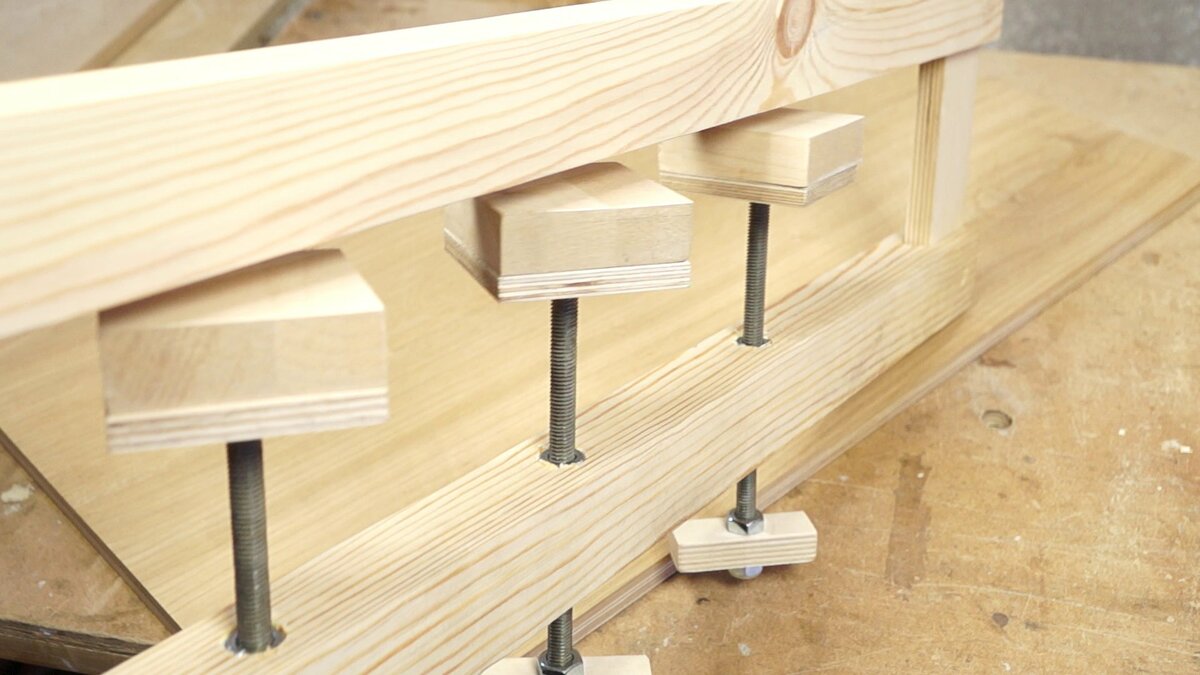

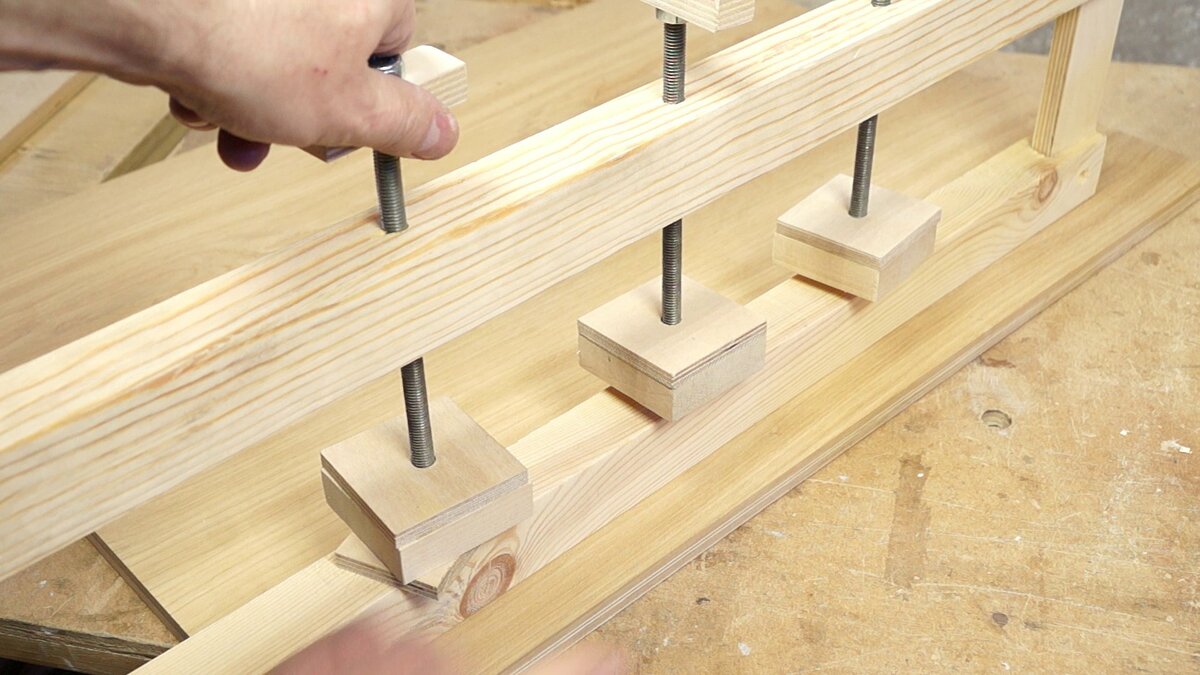

В верхнем бруске врезаны гайки с внутренней стороны бруска. Одна посередине и две на расстоянии 150 мм. от центра.

фото автора

Винтовой прижим сделан из резьбовой шпильки М10 длинной 200 мм.

Сверху сделан барашек - просто обрезок фанеры, зажатый двумя гайками.

фото автора

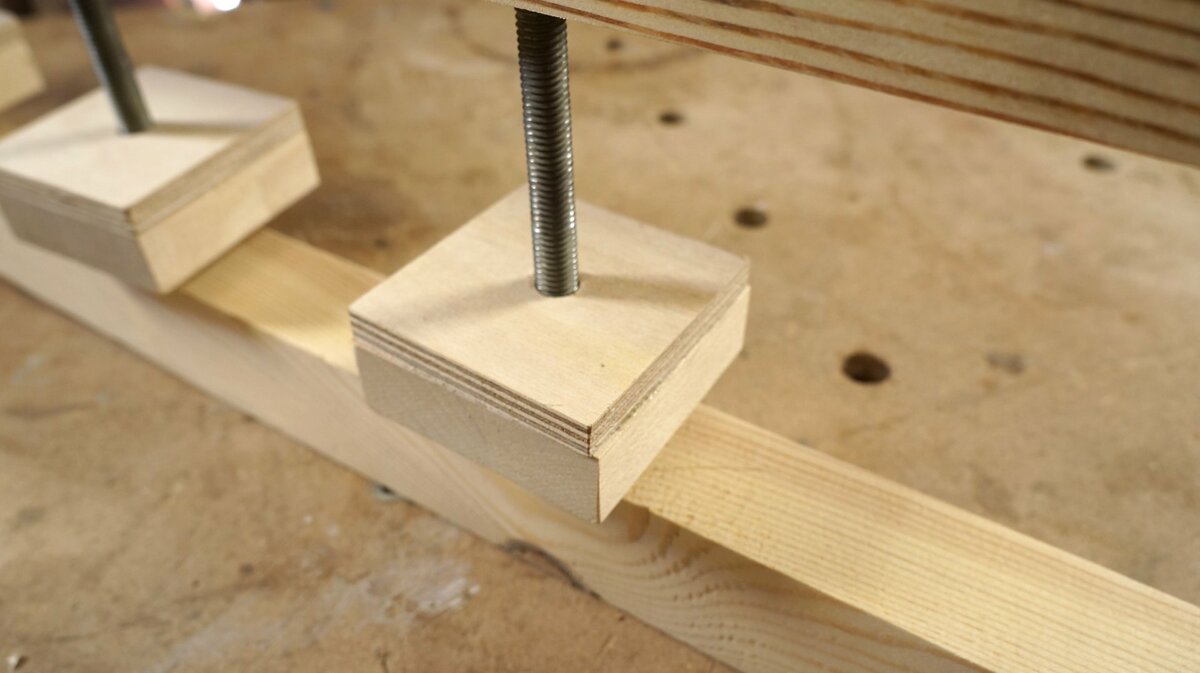

Снизу прижим сделан из двух деталей 60х60х20 мм березовый квадрат и такой же из фанеры 9 мм.

Этот прижим сделан по такому же принципу как и в струбцинах, о которых рассказывалздесь.

фото автора

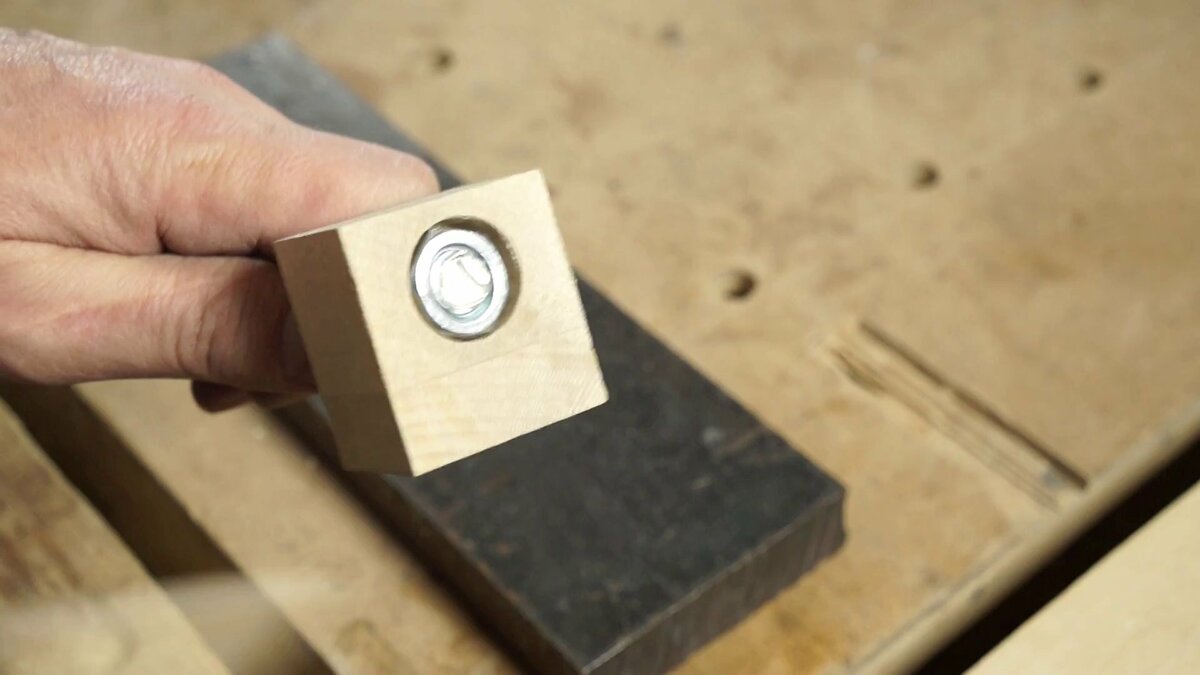

На шпильку накручена и немного расплющена гайка, чтобы не проворачивалась. В квадратном бруске просверлено глухое отверстие 22 мм. на глубину гайки, а в фанере просверлено сквозное отверстие 10 мм.

фото автора

Шпилька, с заклиненной гайкой, вставляется в отверстие фанерного квадрата, а снизу приклеивается квадратный брусок. Таким образом прижим при затягивании не проворачивается.

фото автора

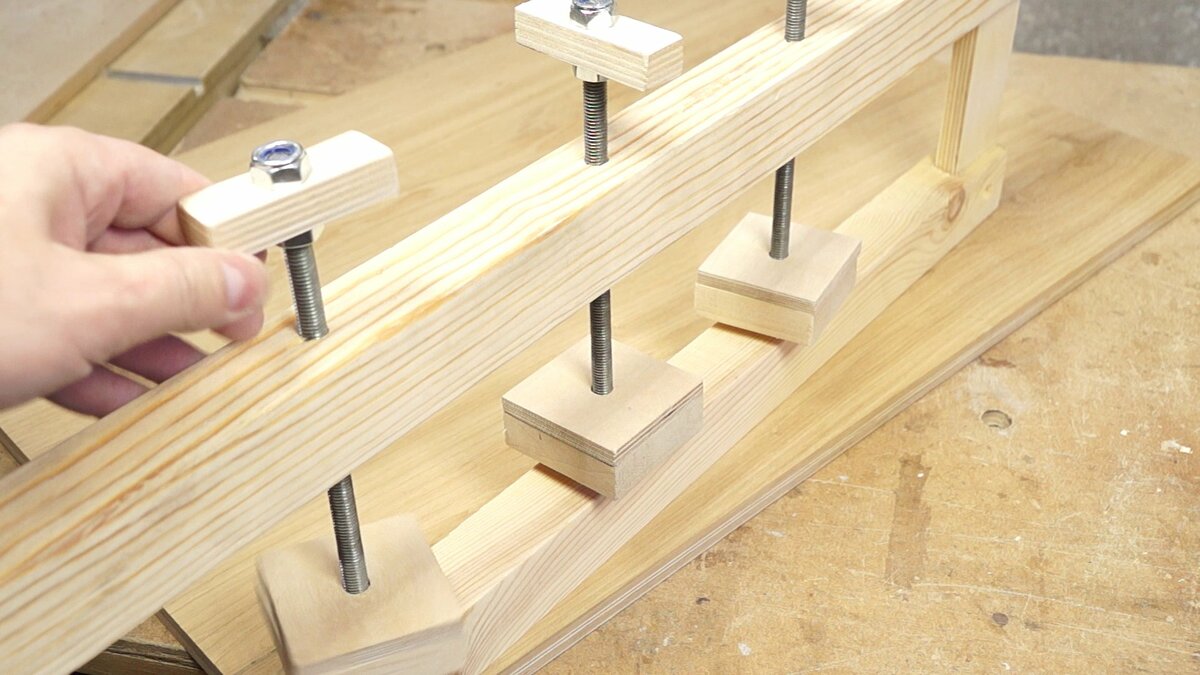

С помощью таких струбцин можно добиться равномерного прижима при склеивании довольно широких деталей.

Спасибо что дочитали.

Александр
