Предлагаю рассмотреть устройство этой шипорезки. А для тех кто захочет повторить, далее будет ссылка на чертежи устройства.

Данная шипорезка имеет основание, которое несложно закрепить струбцинами к столу.

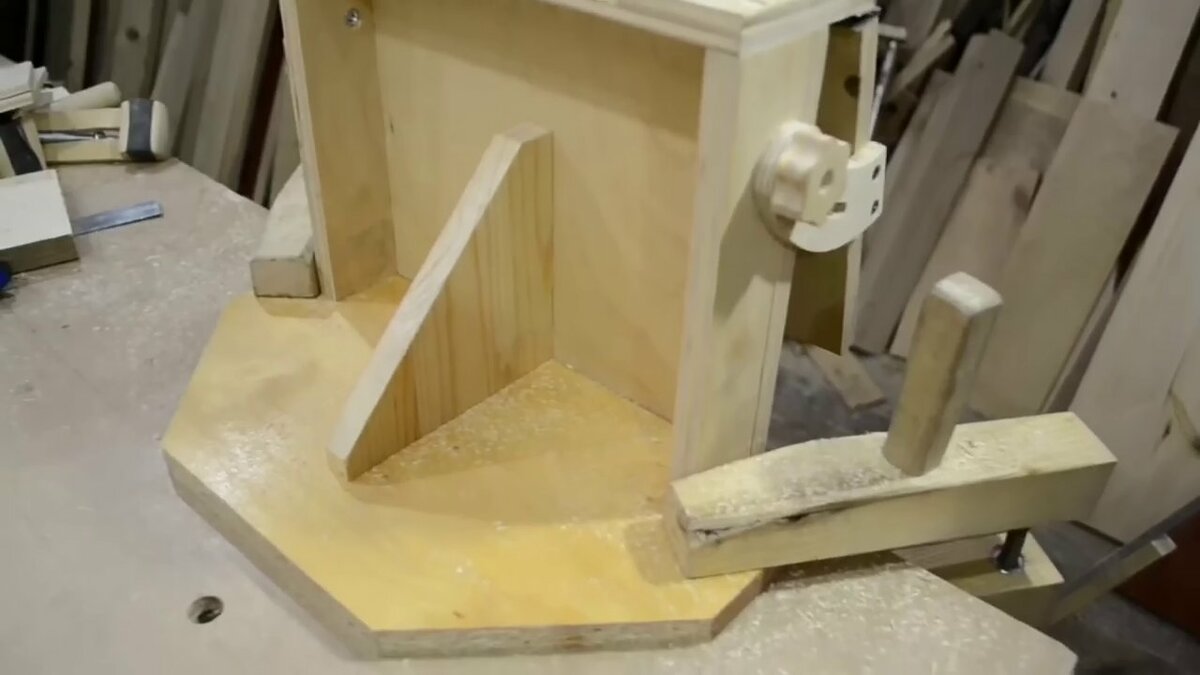

Основание шипорезки

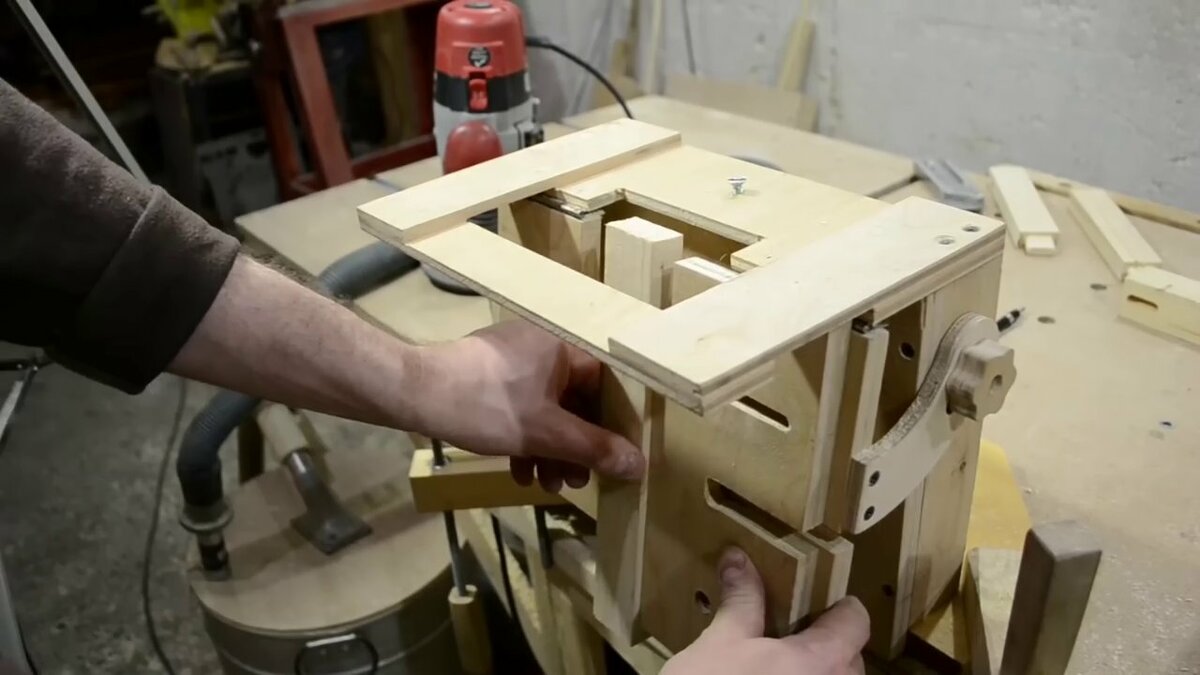

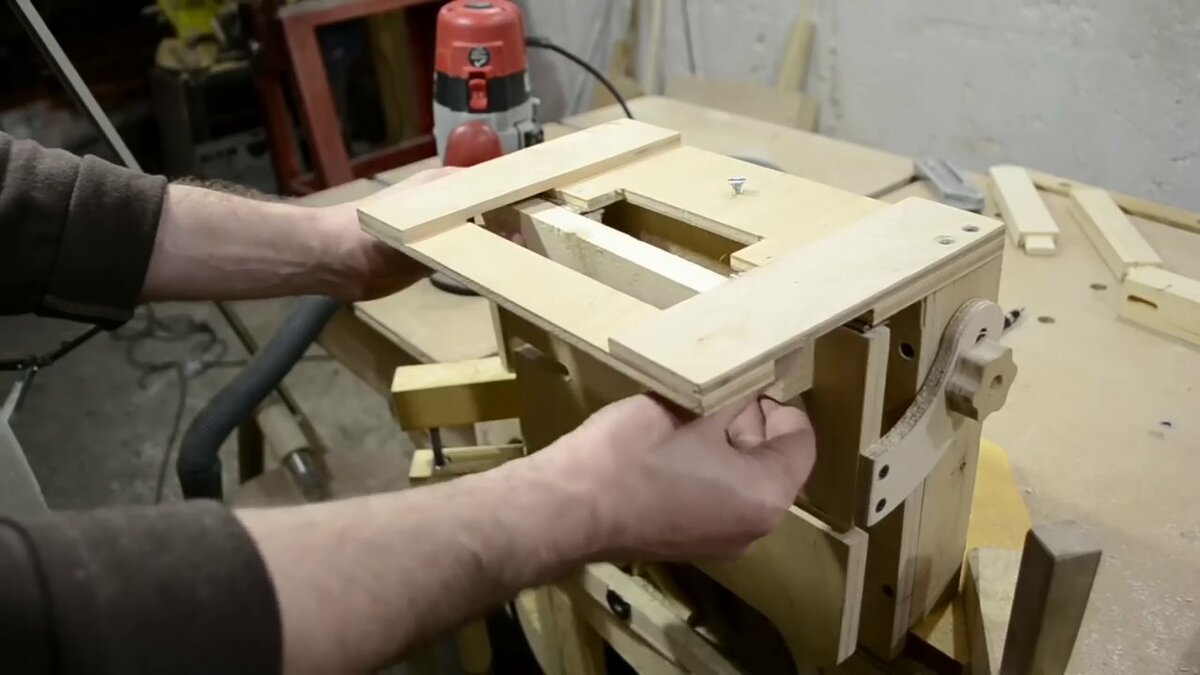

На это основание закреплена площадка, в которой имеется “окно” для установки шаблонов.

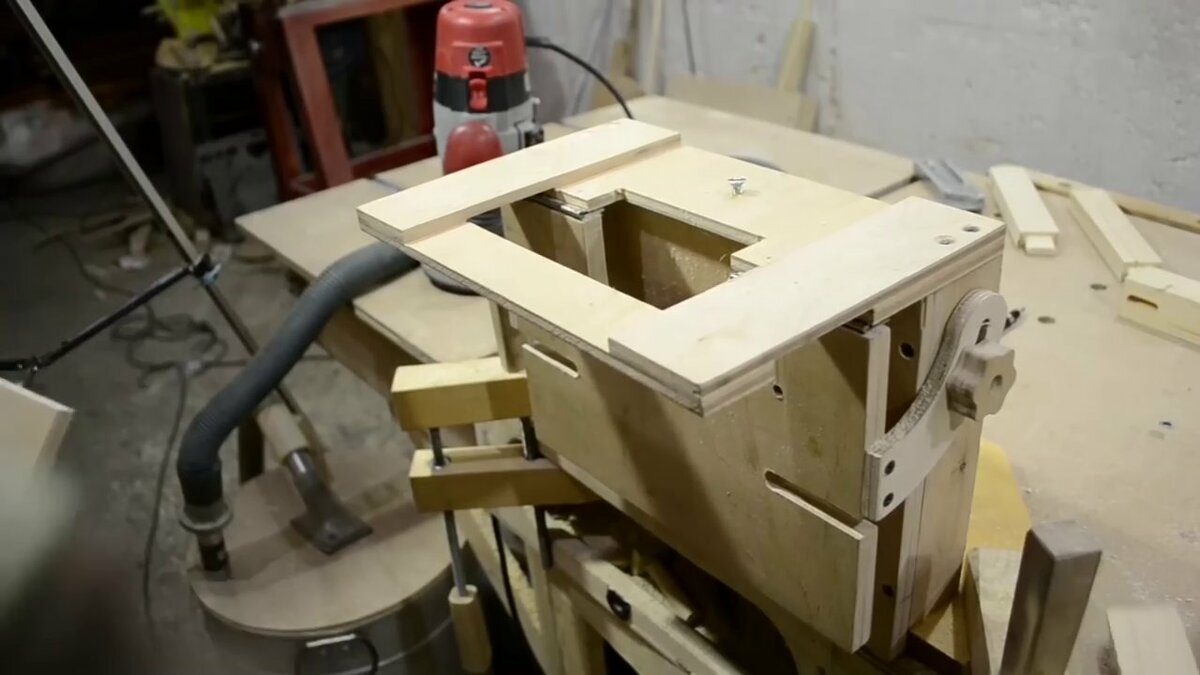

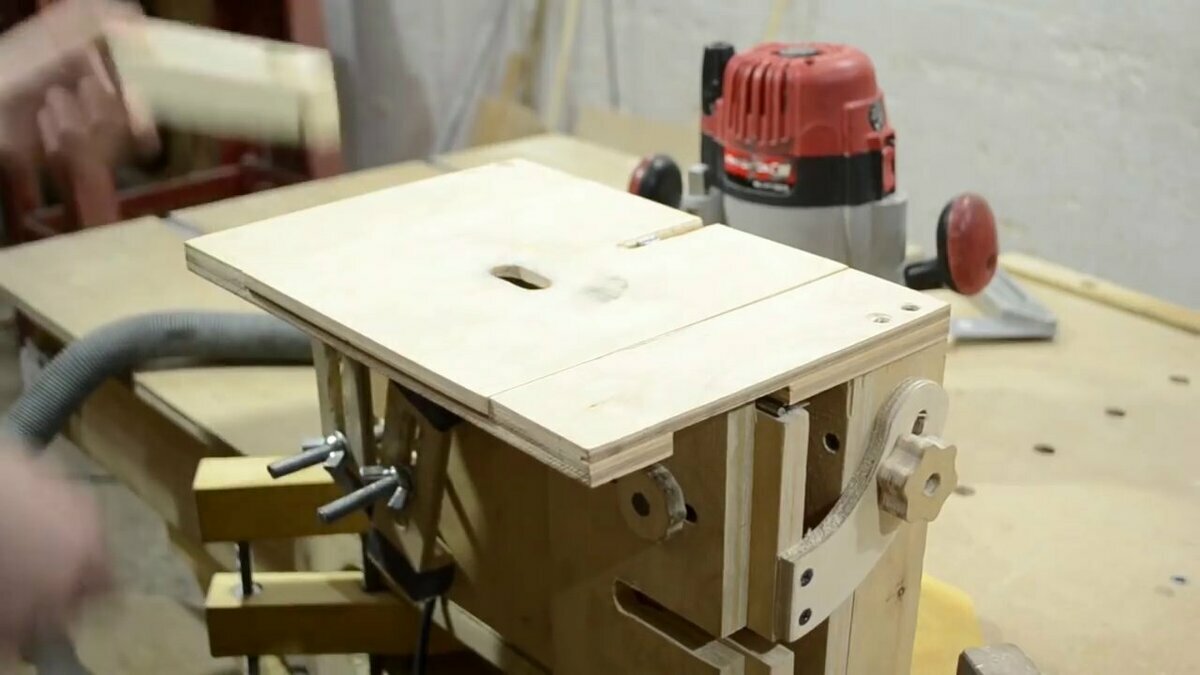

Шипорезка перед началом работы

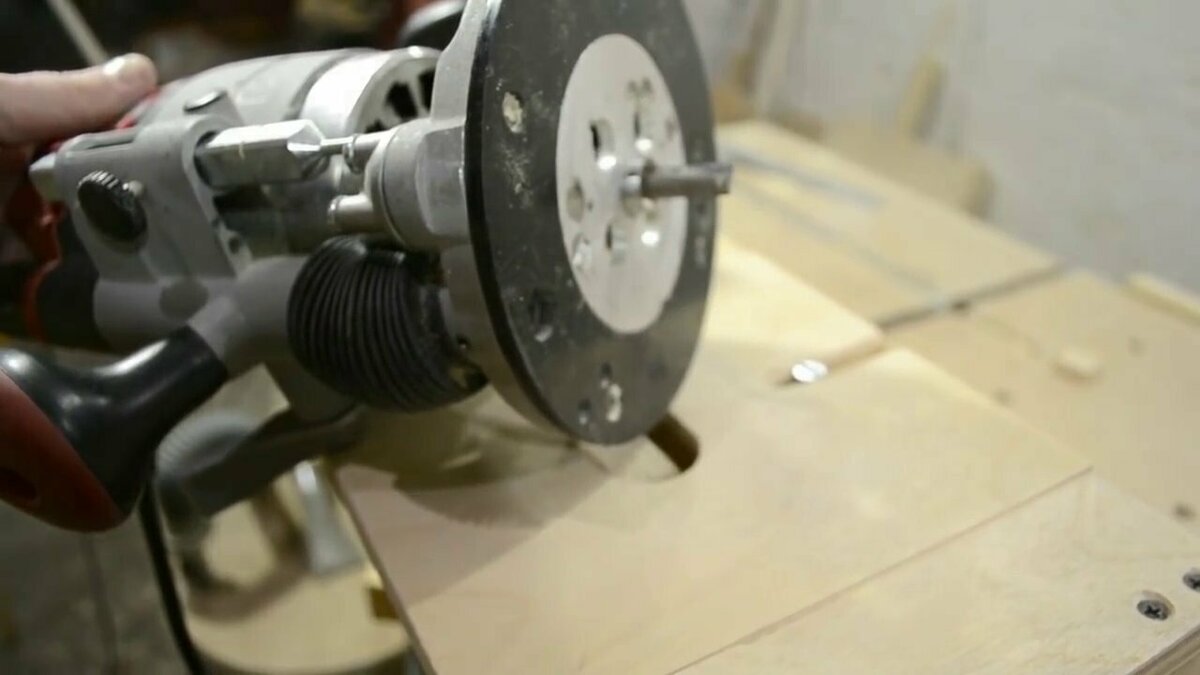

Основная идея - это использовать копировальную втулку на фрезере и парные шаблоны. Для шипа - один шаблон, для паза - другой шаблон.

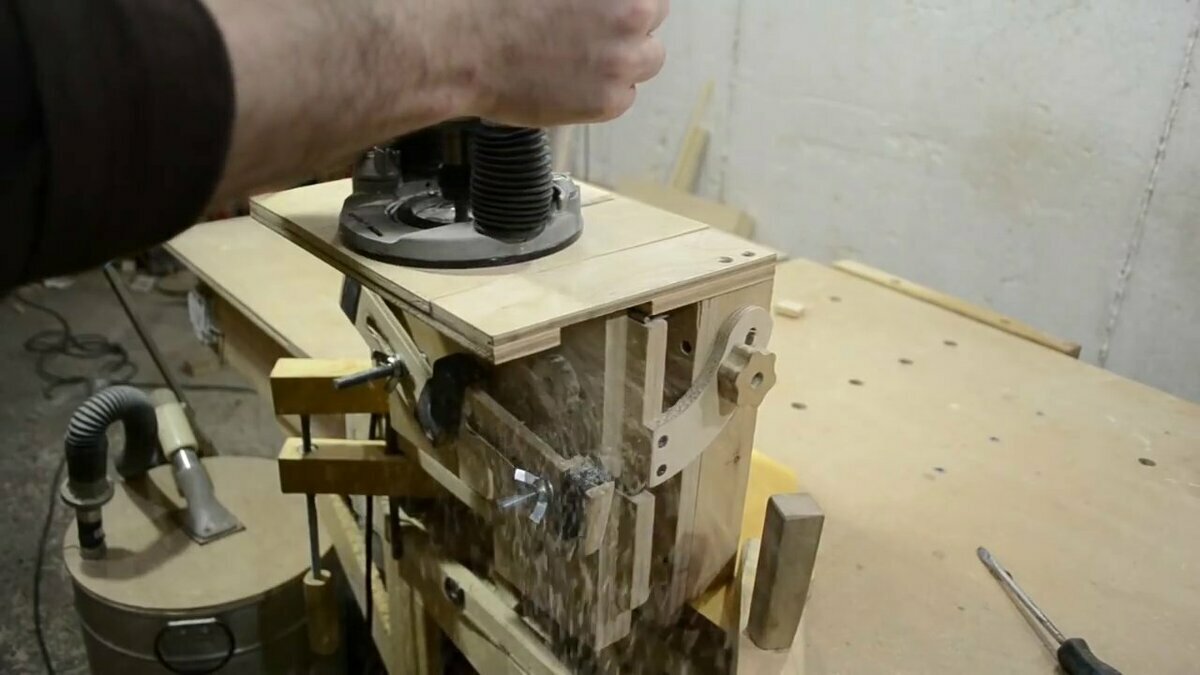

Шипорезка в работе

Снизу к площадке закреплена на петлях вертикальная панель, на которую закрепляются детали для фрезерования.

Закрепление детали для изготовления паза

Эта панель может быть не только вертикальной, но и фиксироваться под небольшим углом. Это дает возможность делать шипы под углом.

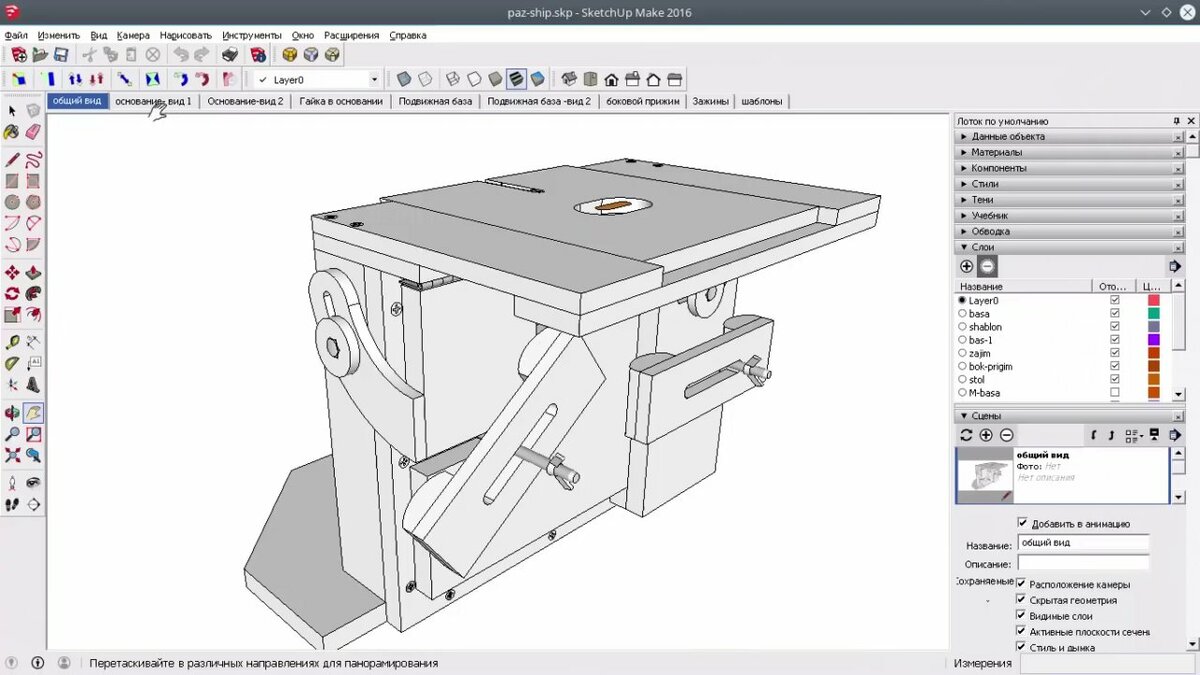

Чертежи для данной шипорезки разрабатывались в программе SkethUp,

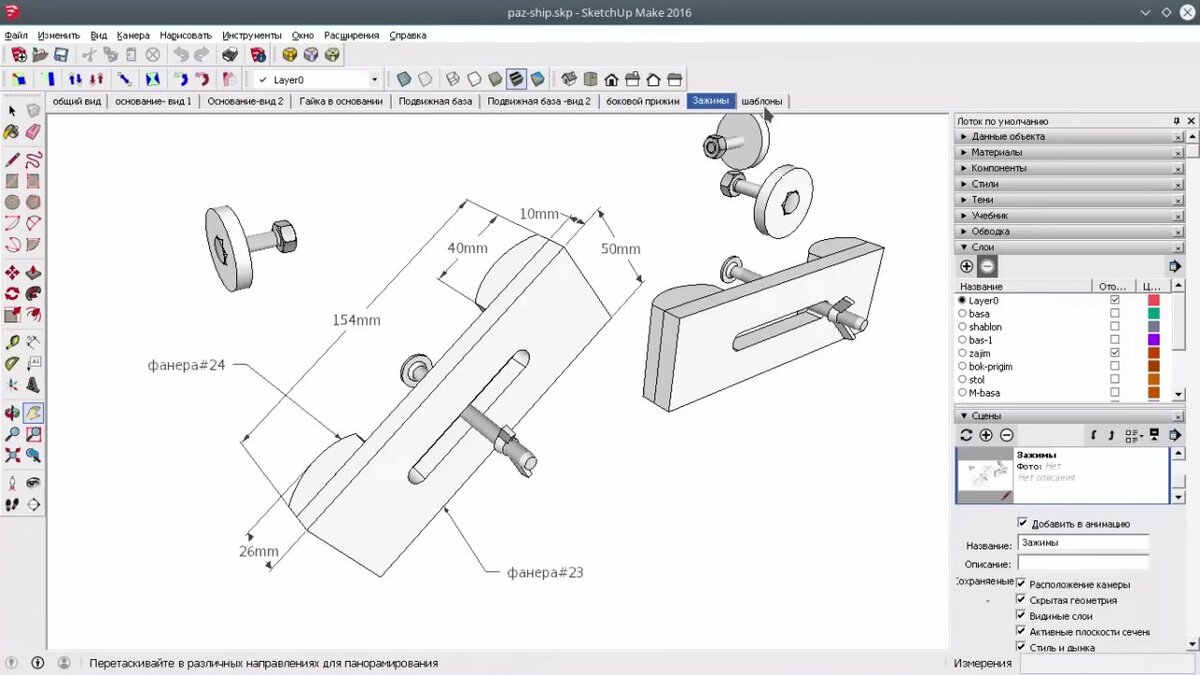

Чертежи шипорезки

Скачать чертежи в виде файла PDF можно по этой ссылке.

А видео роликах ниже можно увидеть демонстрацию работы и устройство этого приспособления.

Первое видео - демонстрация возможностей.

А в этом видео устройство приспособления.

Спасибо что дочитали.
