Приспособление для фрезера. Гнёзда
Александр
Это приспособление простое в изготовлении и позволяет делать гнёзда с помощью фрезера.
Изготовление приспособления

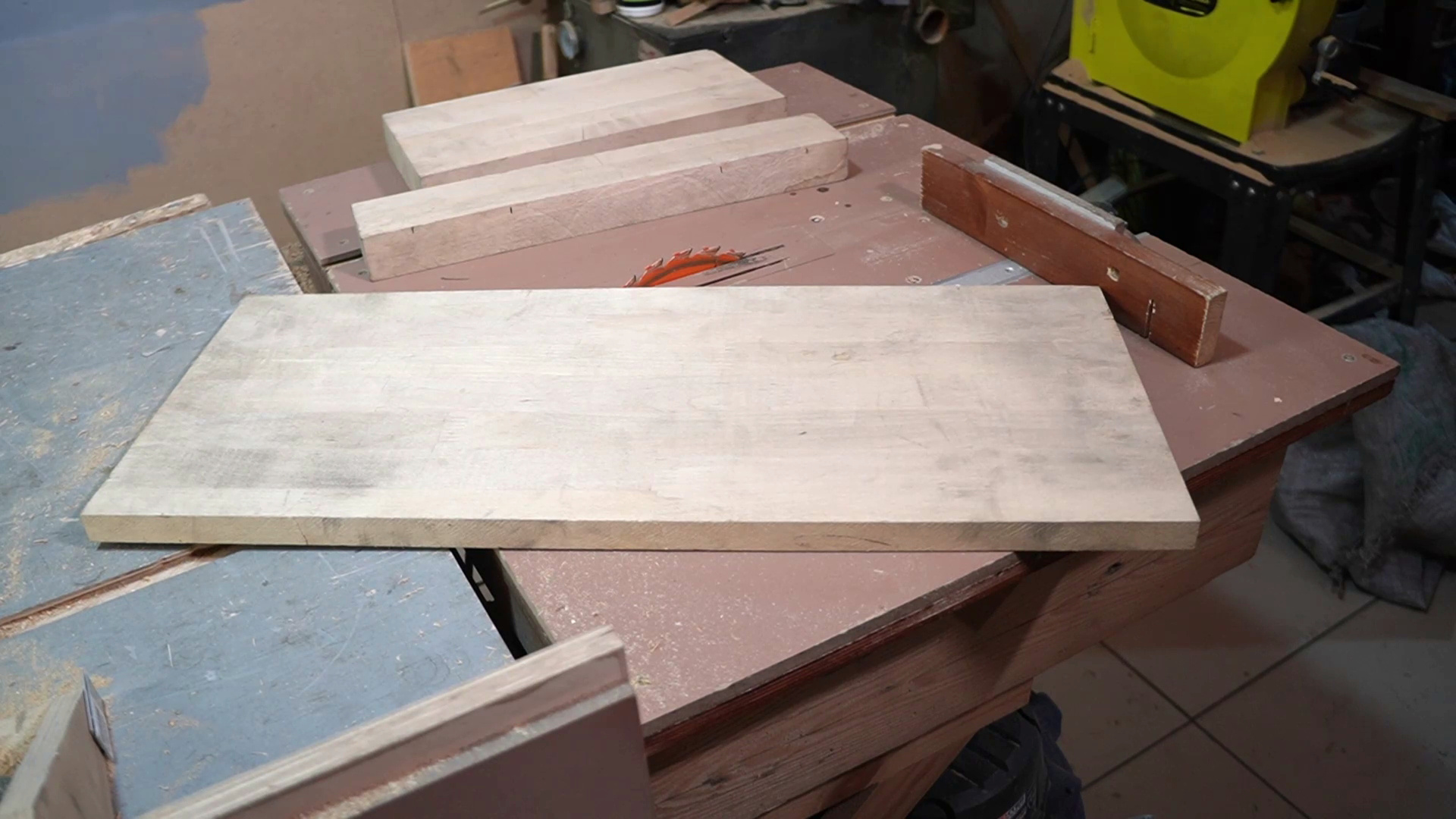

Мне понадобилось несколько обрезков мебельного щита 20 мм. и 40 мм. Можно также использовать доски такой толщины.

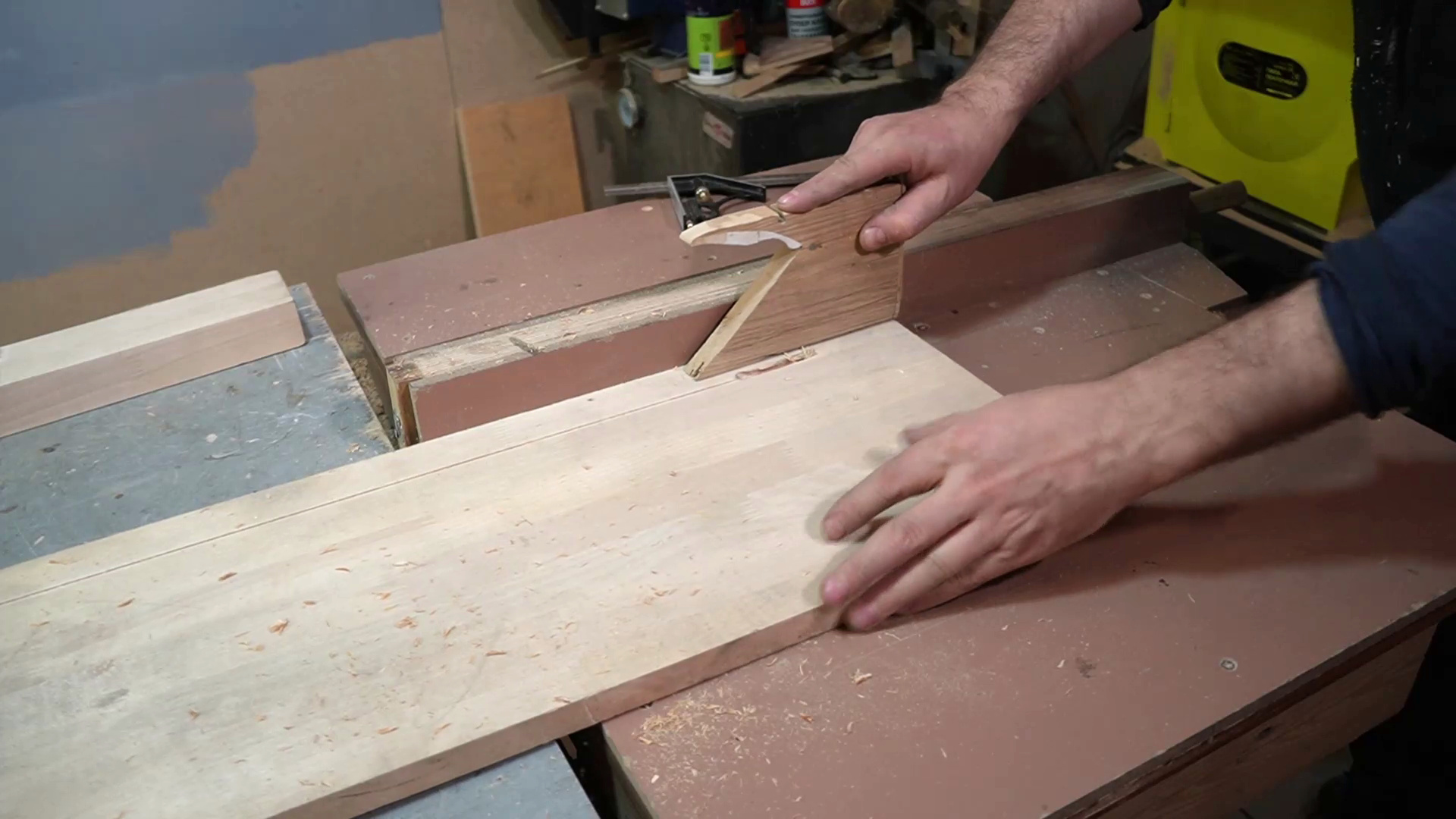

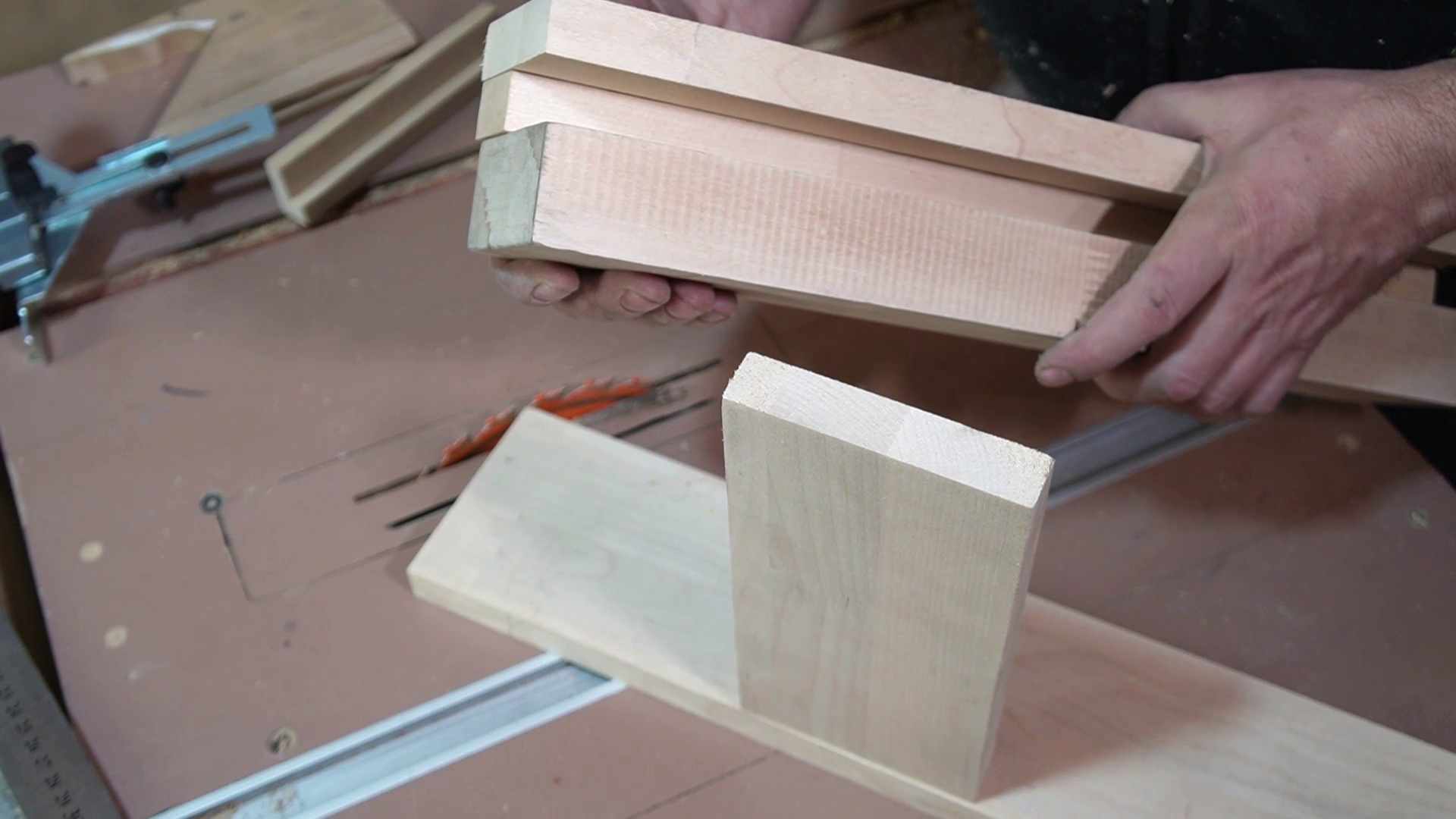

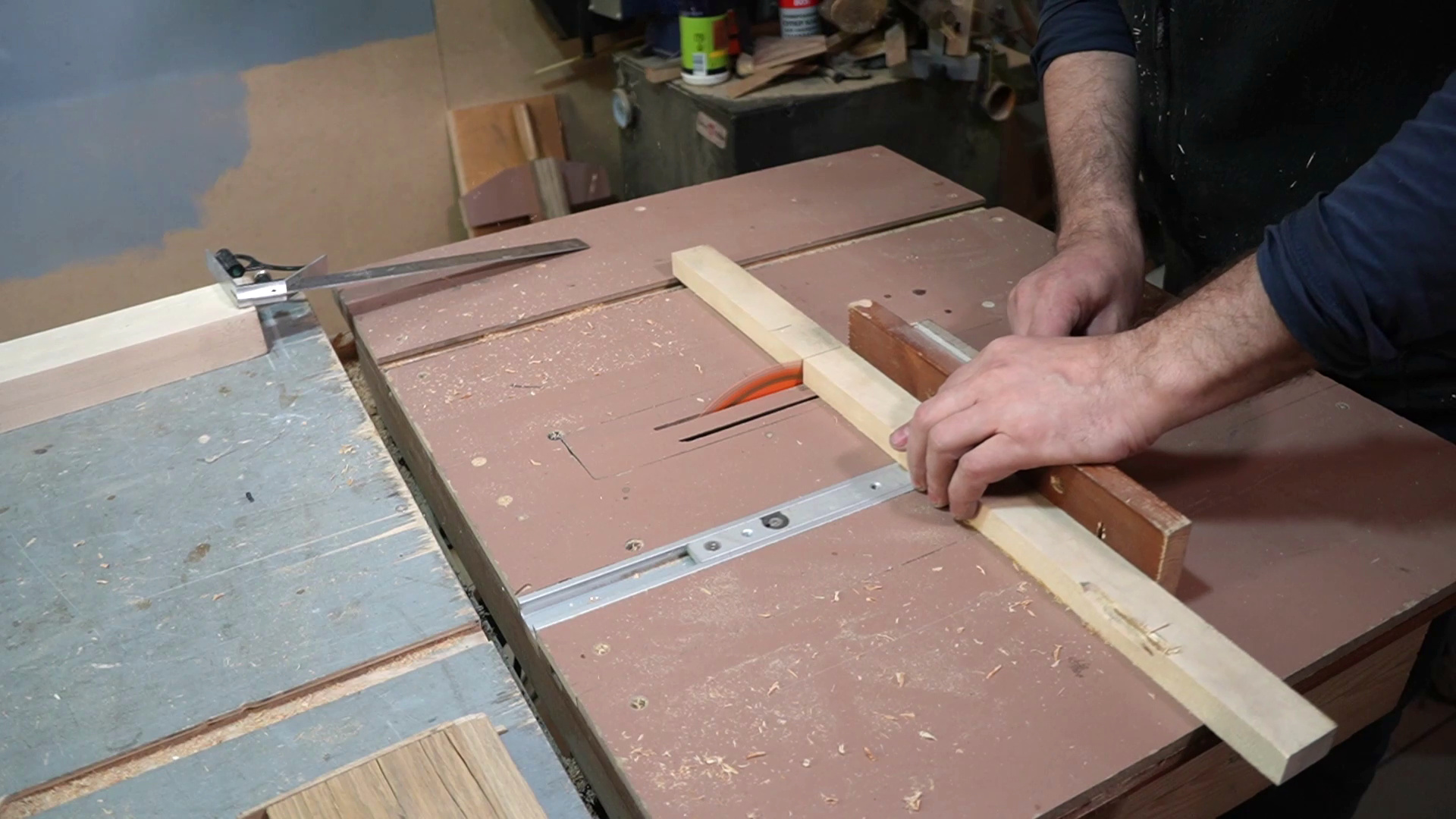

Сначала напилил детали. Расчет размеров делал по мере изготовления. Примерные размеры приспособления 400 мм. - ширина, 200 мм. - высота.

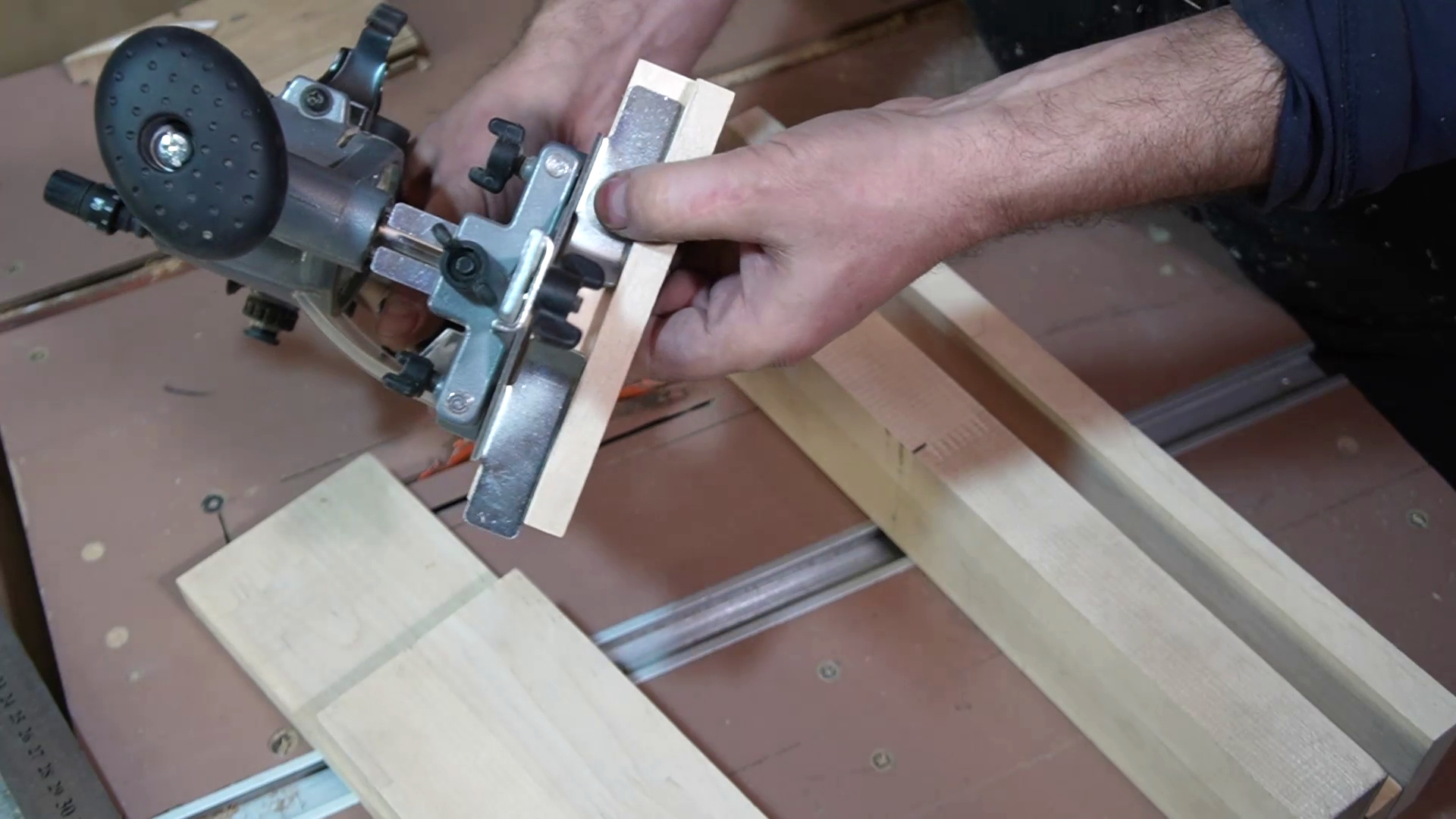

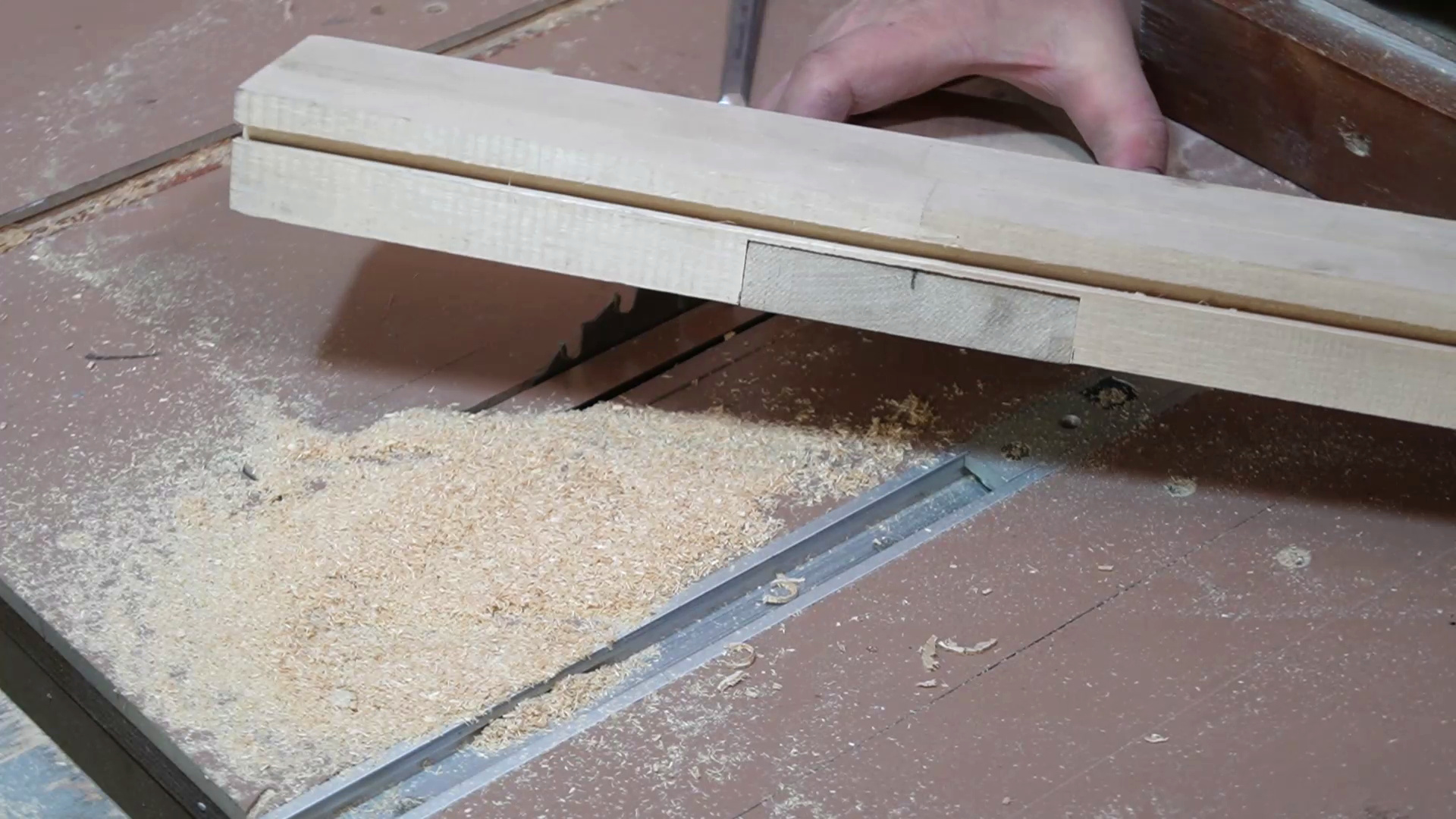

Для параллельного упора фрезера сделал деталь с выбранной четвертью, чтобы обеспечить перемещение этого упора в приспособлении без болтанки.
Основные делали готовы и постепенно форма приспособления стала вырисовываться.
Осталось подготовить эти детали для сборки.

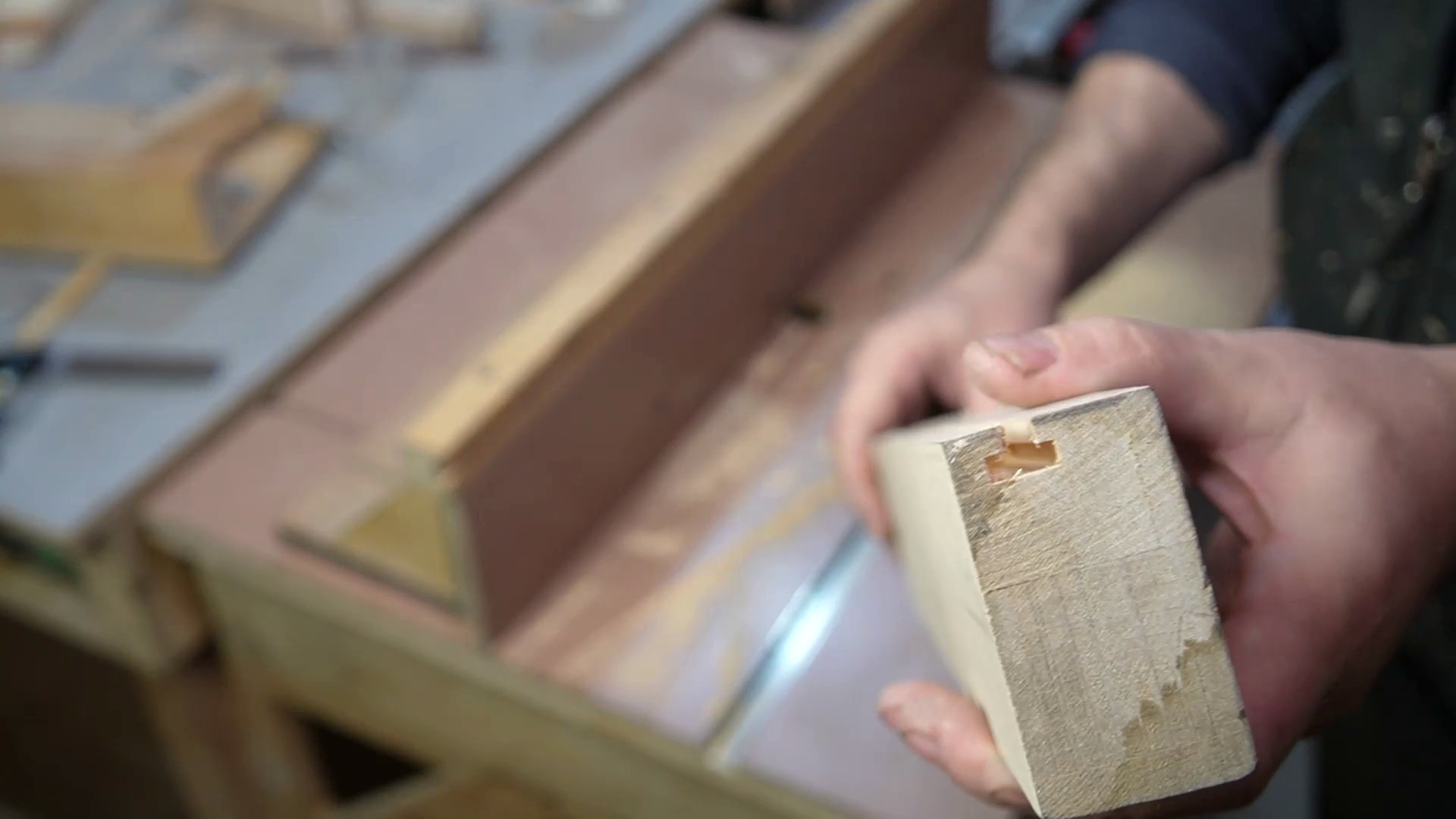

С помощью фрезера сделал Т-образный паз для установки ограничителей. Хорошо у меня есть такая фреза, иначе пришлось бы склеивать эту деталь из трёх частей: основание и две рейки с выбранной четвертью.

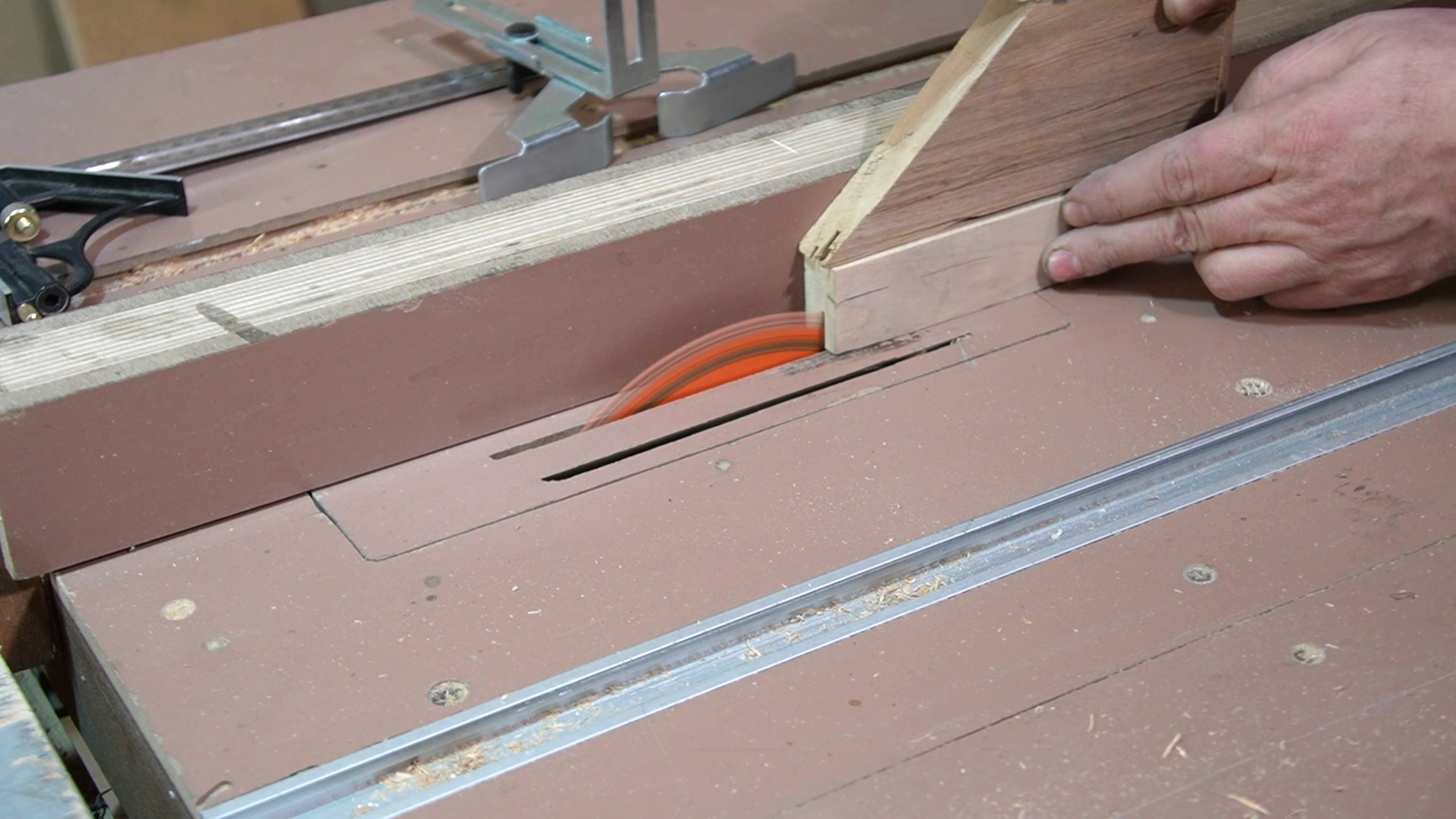

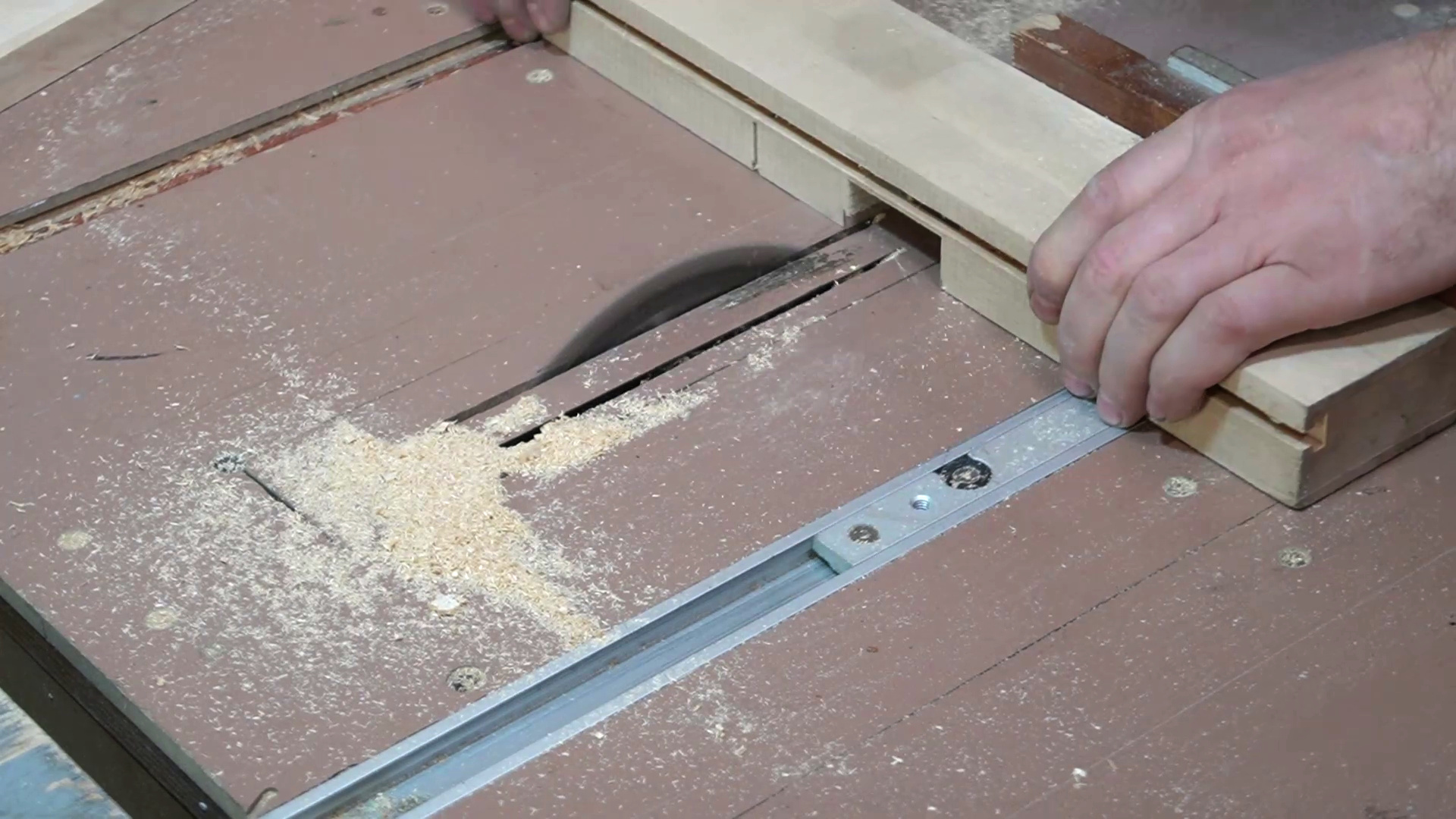

Далее на циркулярке сделал пазы для сборки приспособления.

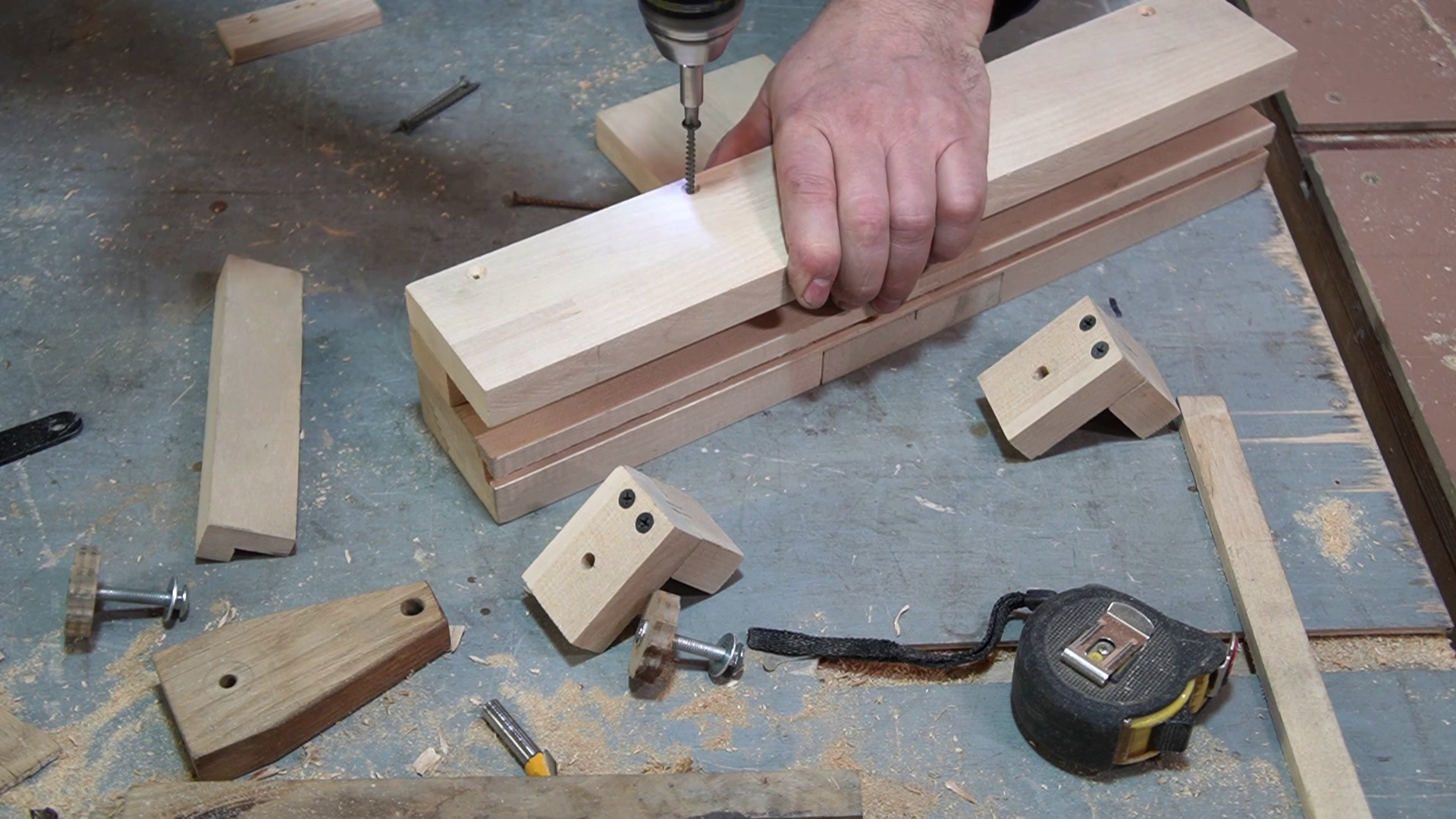

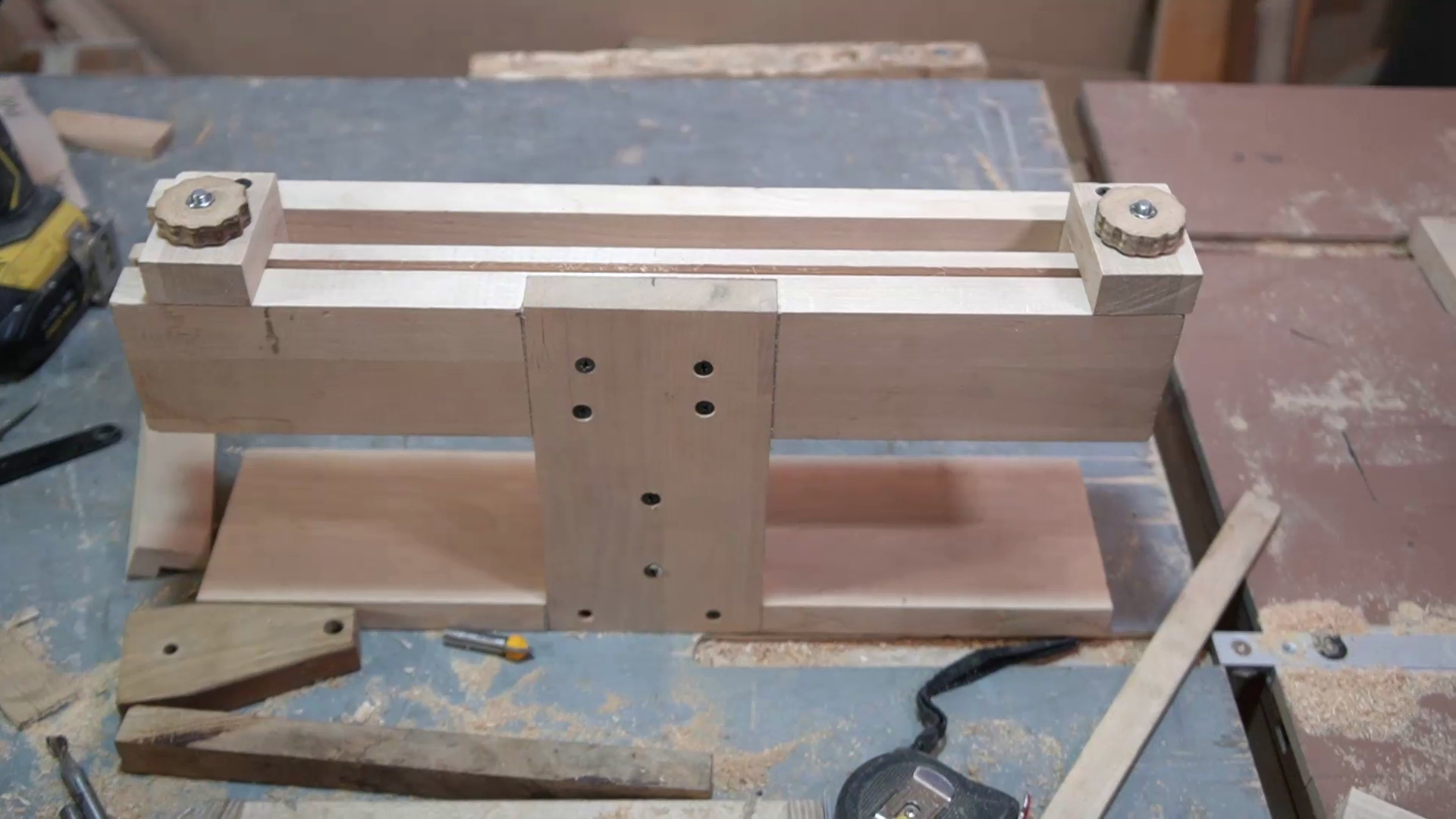

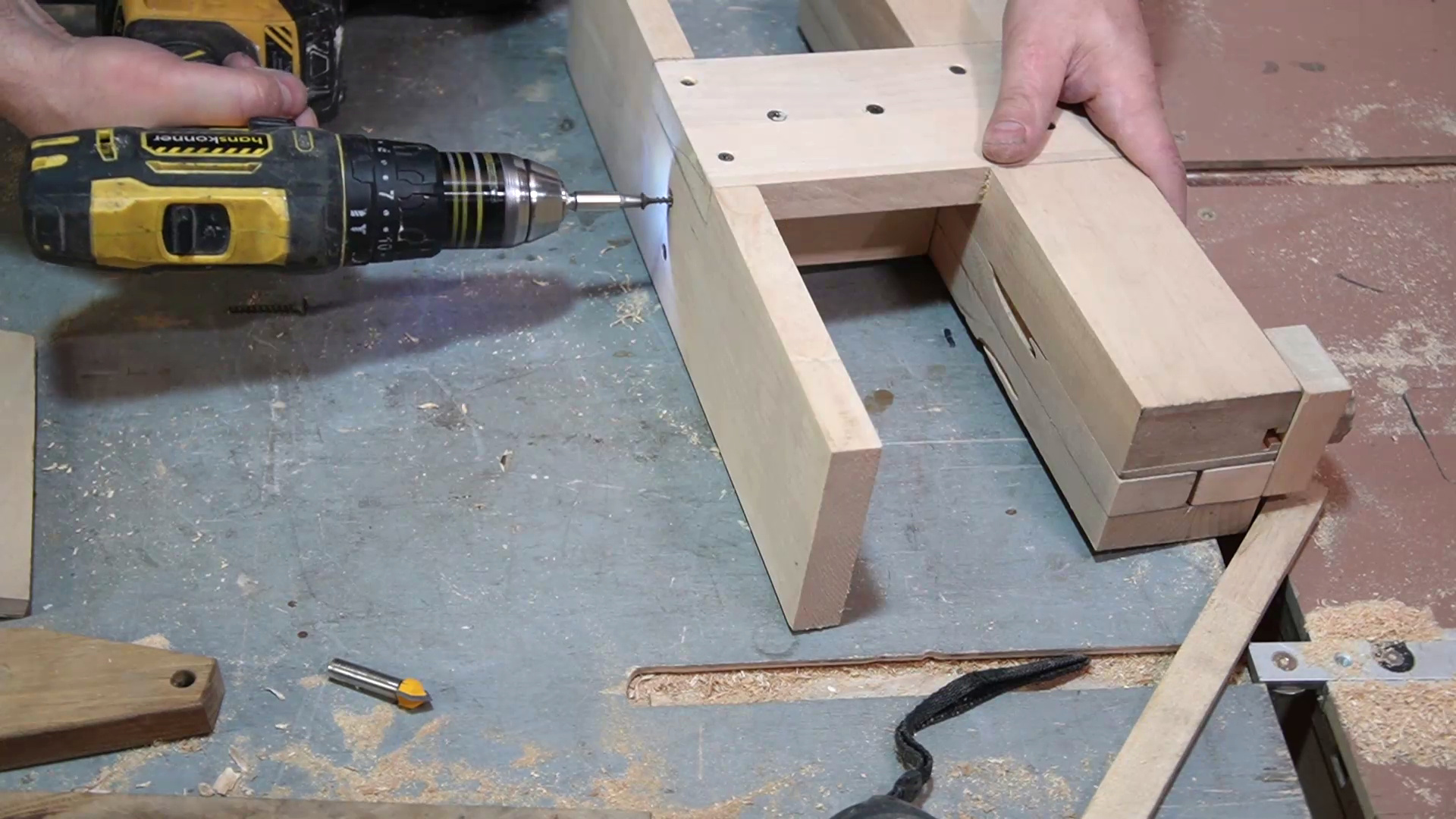

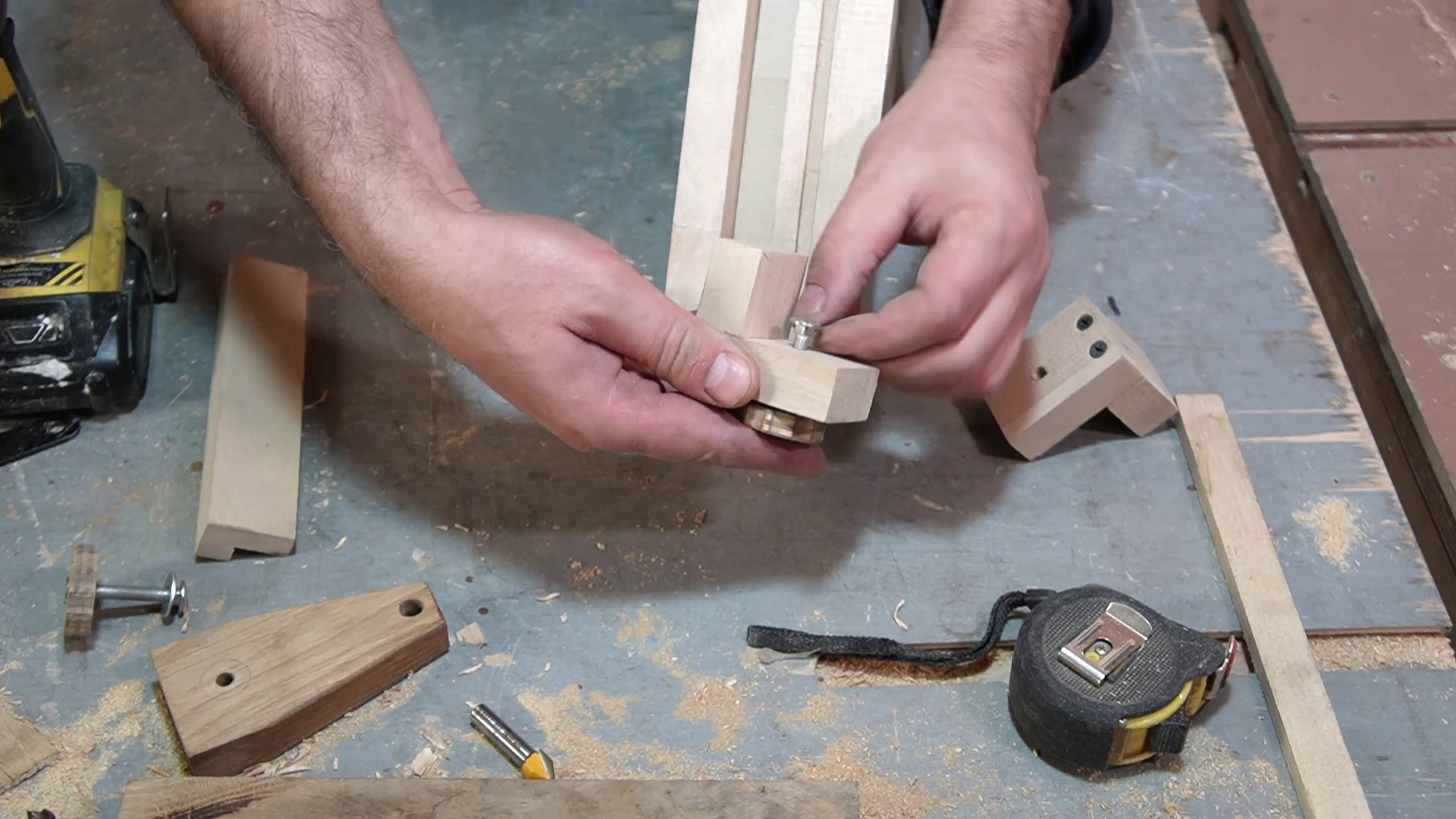

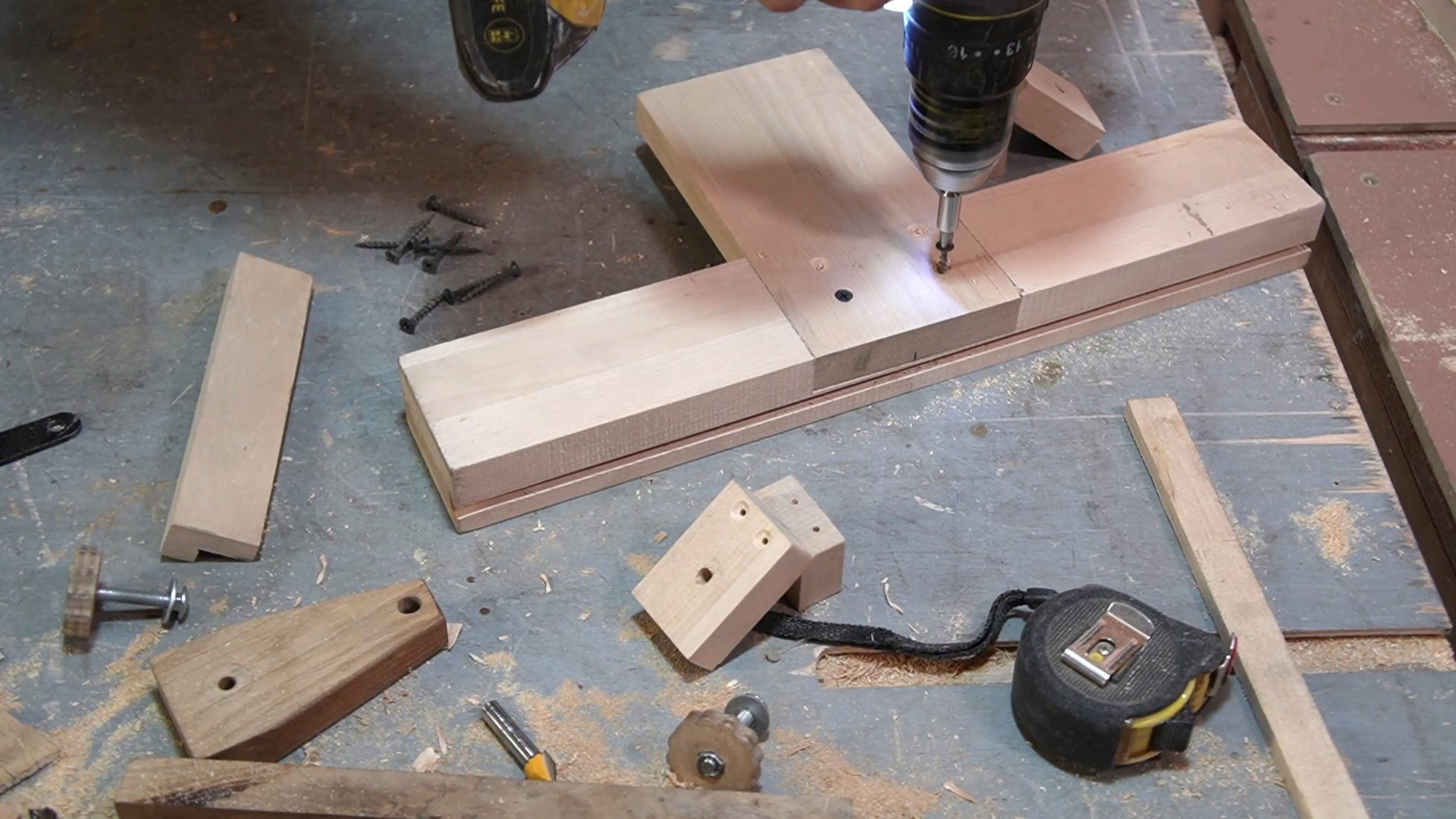

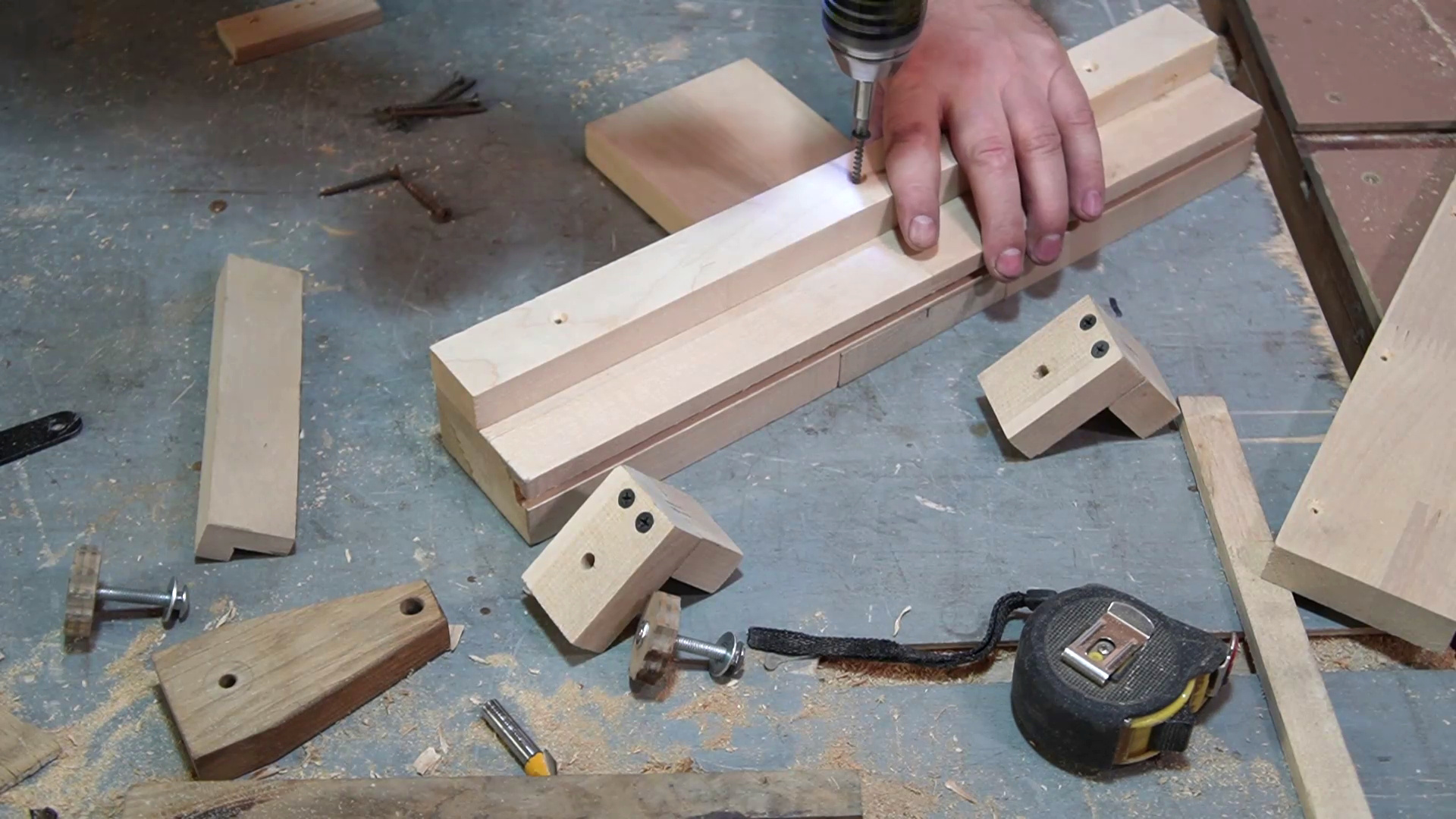

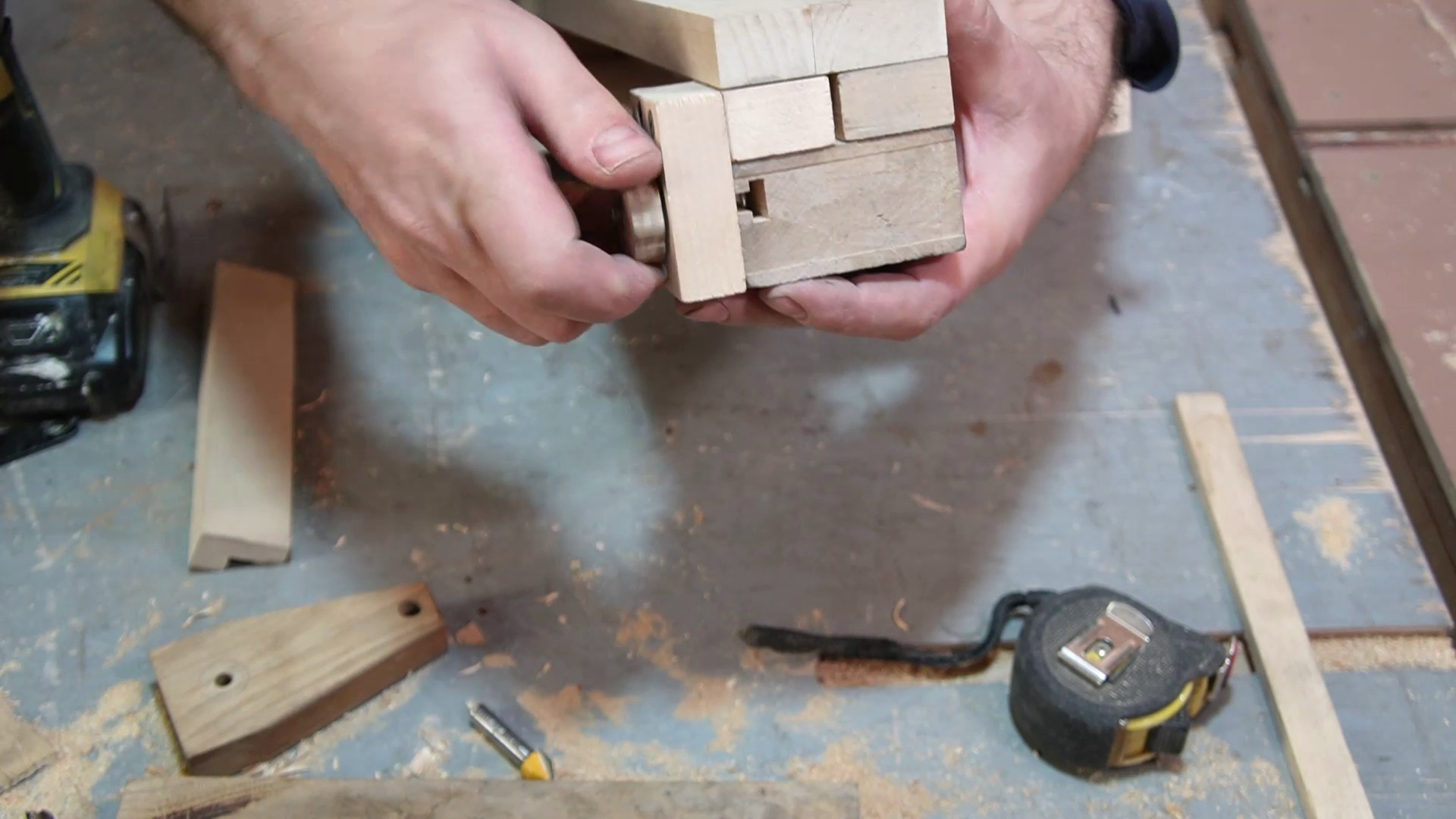

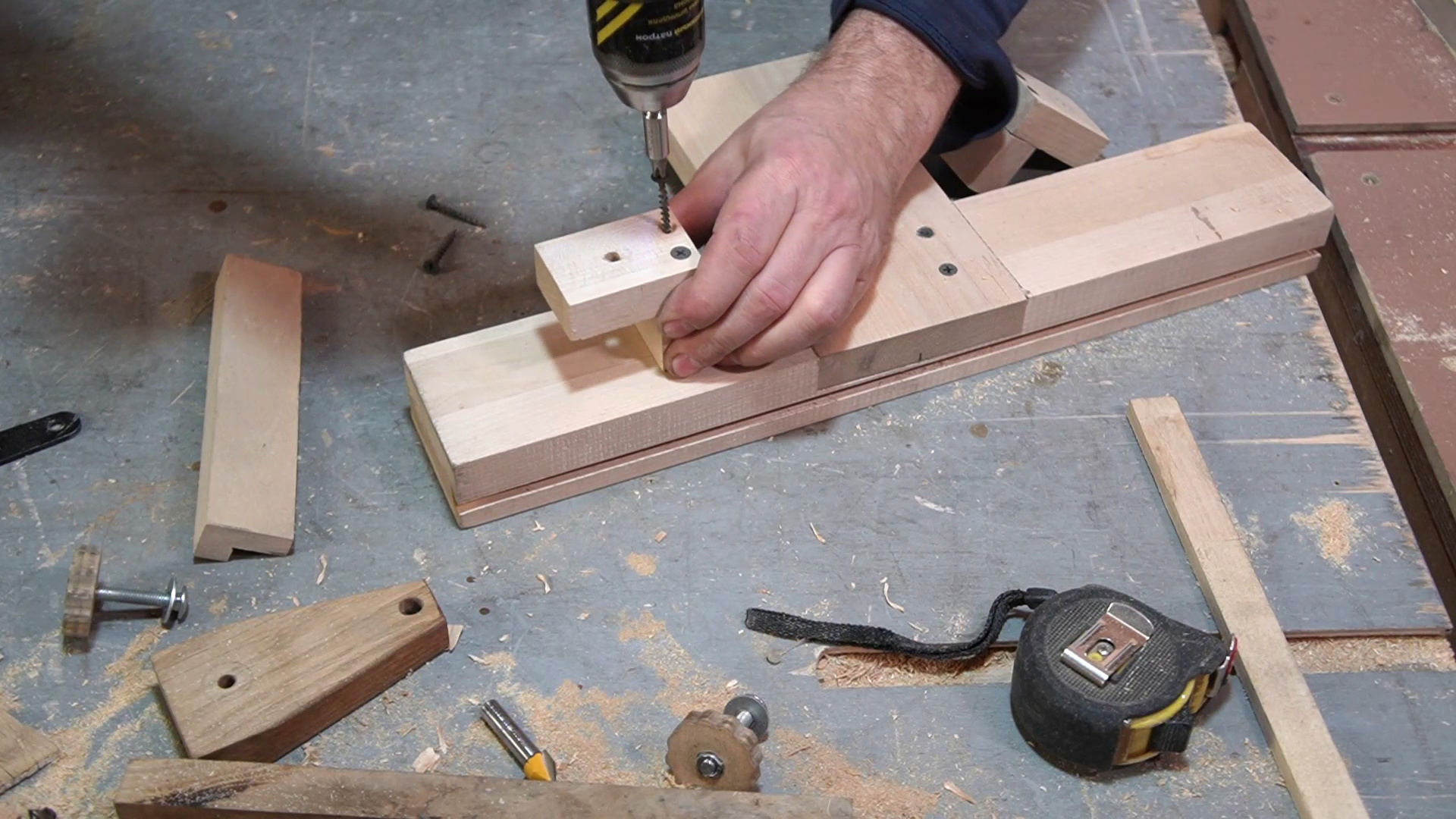

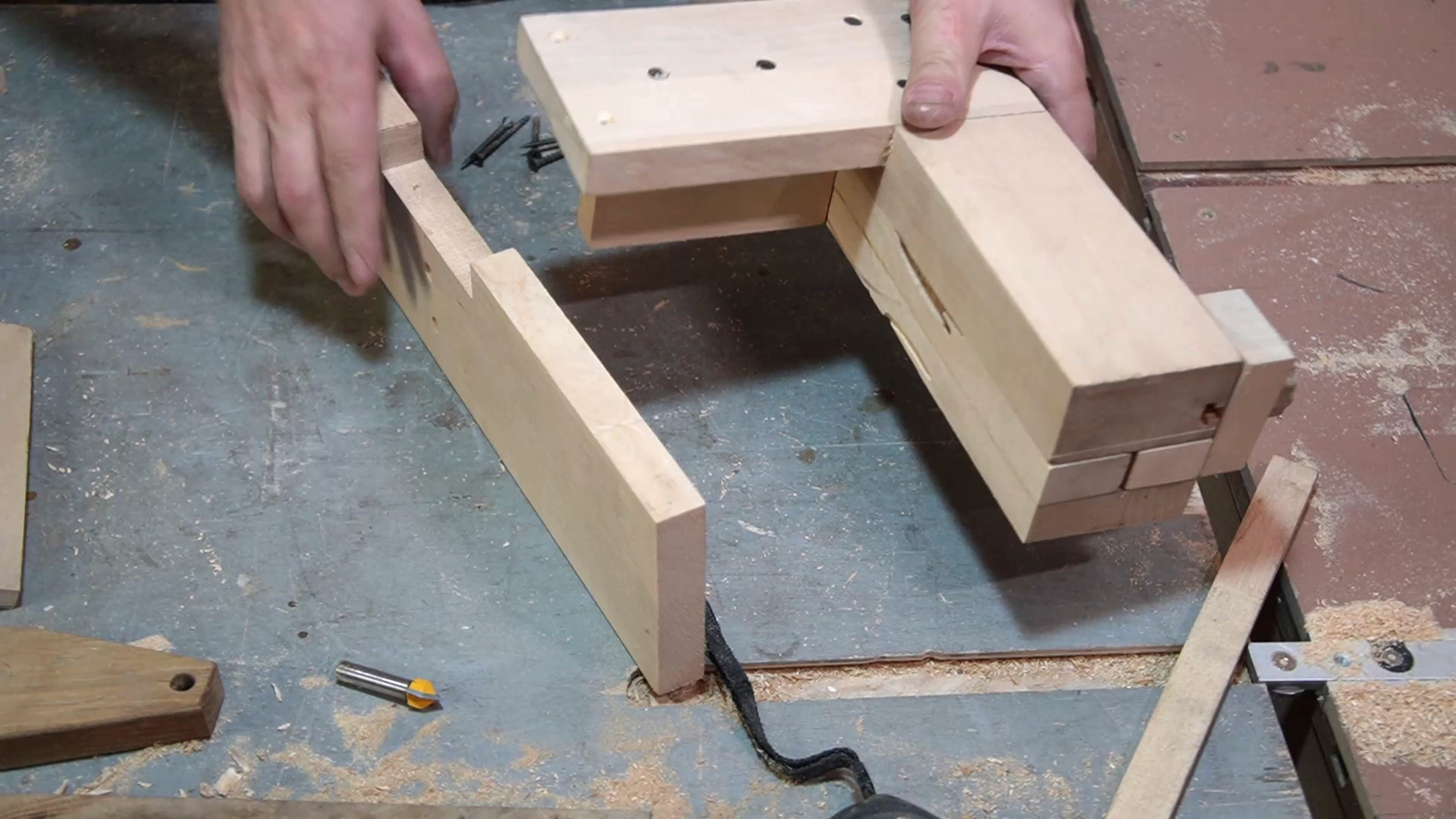

Теперь непосредственно сборка приспособления. Листайте галерею.
Применение приспособления

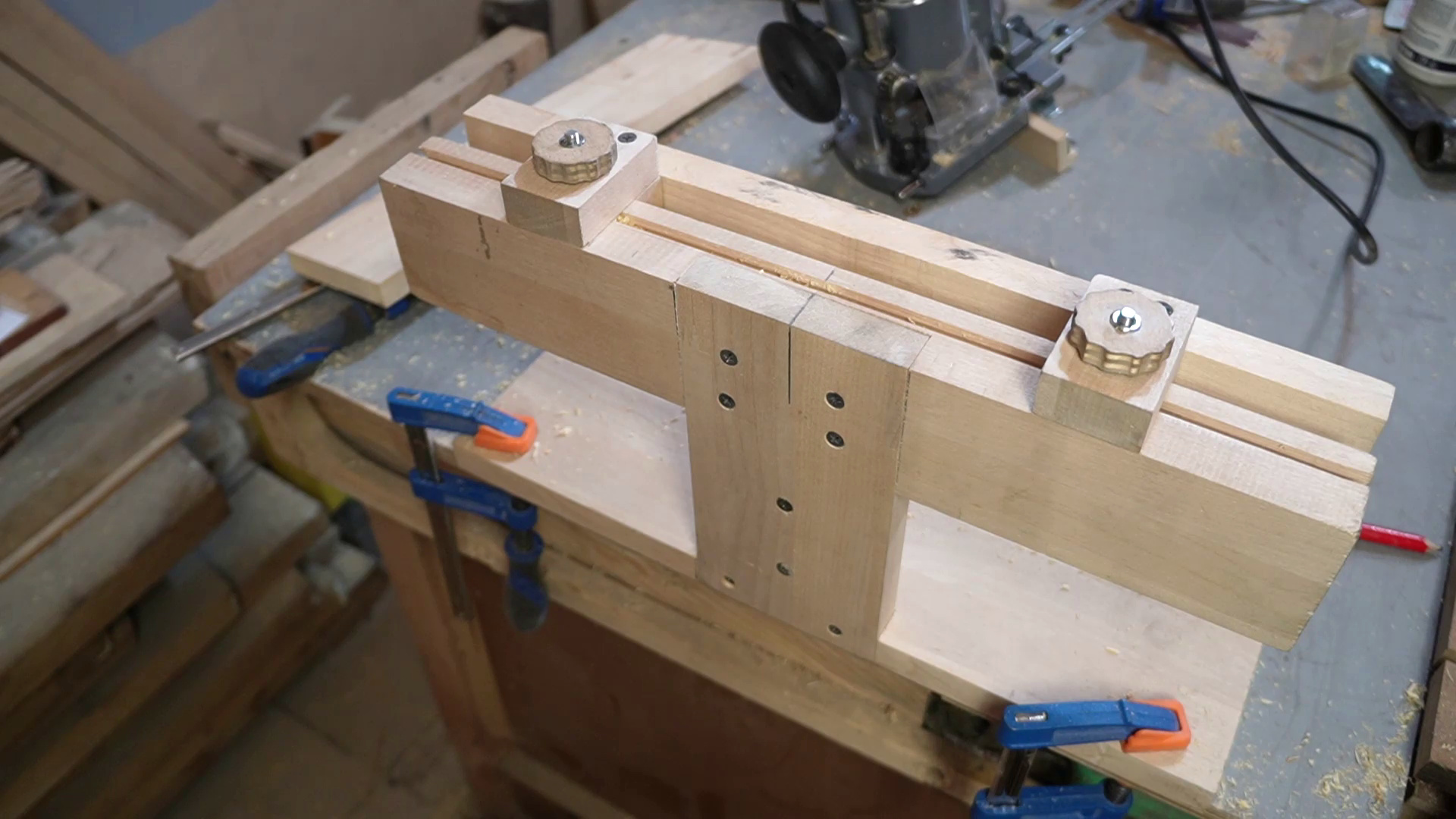

Для использования, приспособление закрепляется к столу с помощью струбцин.
Заготовка, в которой нужно сделать гнездо, позиционируется от центра приспособления. На заготовке также отмечается центр гнезда.

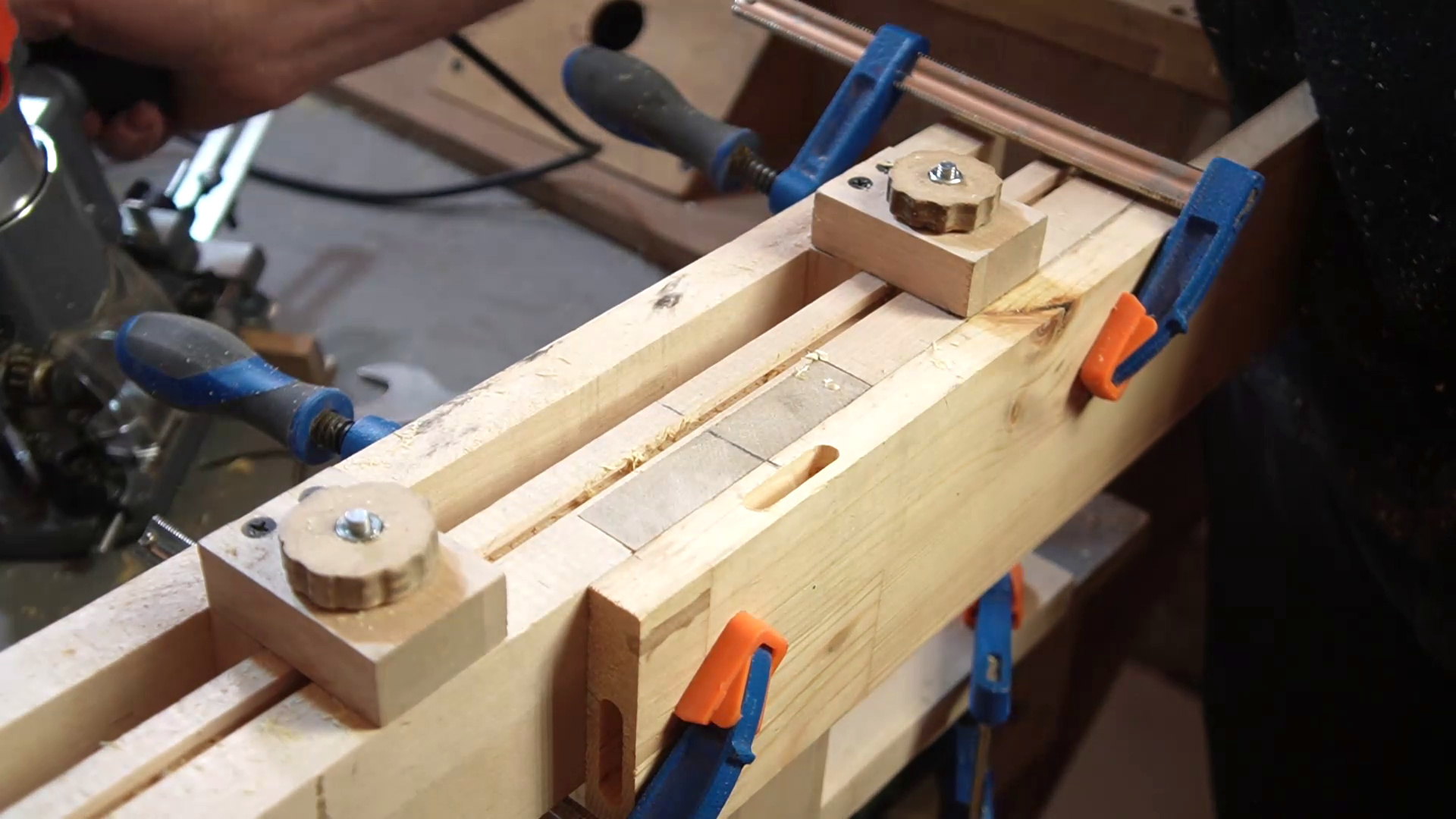

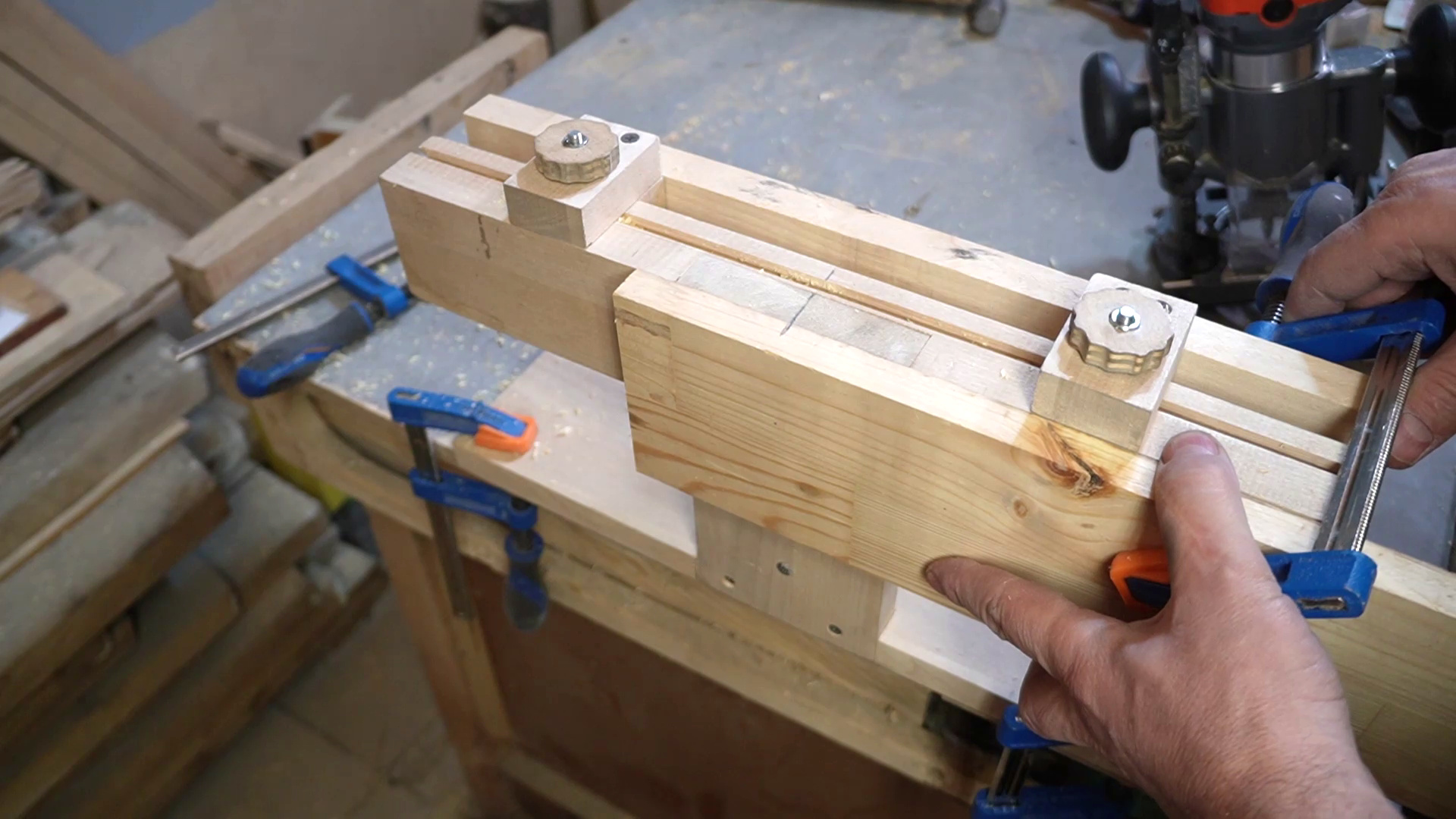

Деталь закрепляется с помощью струбцин.

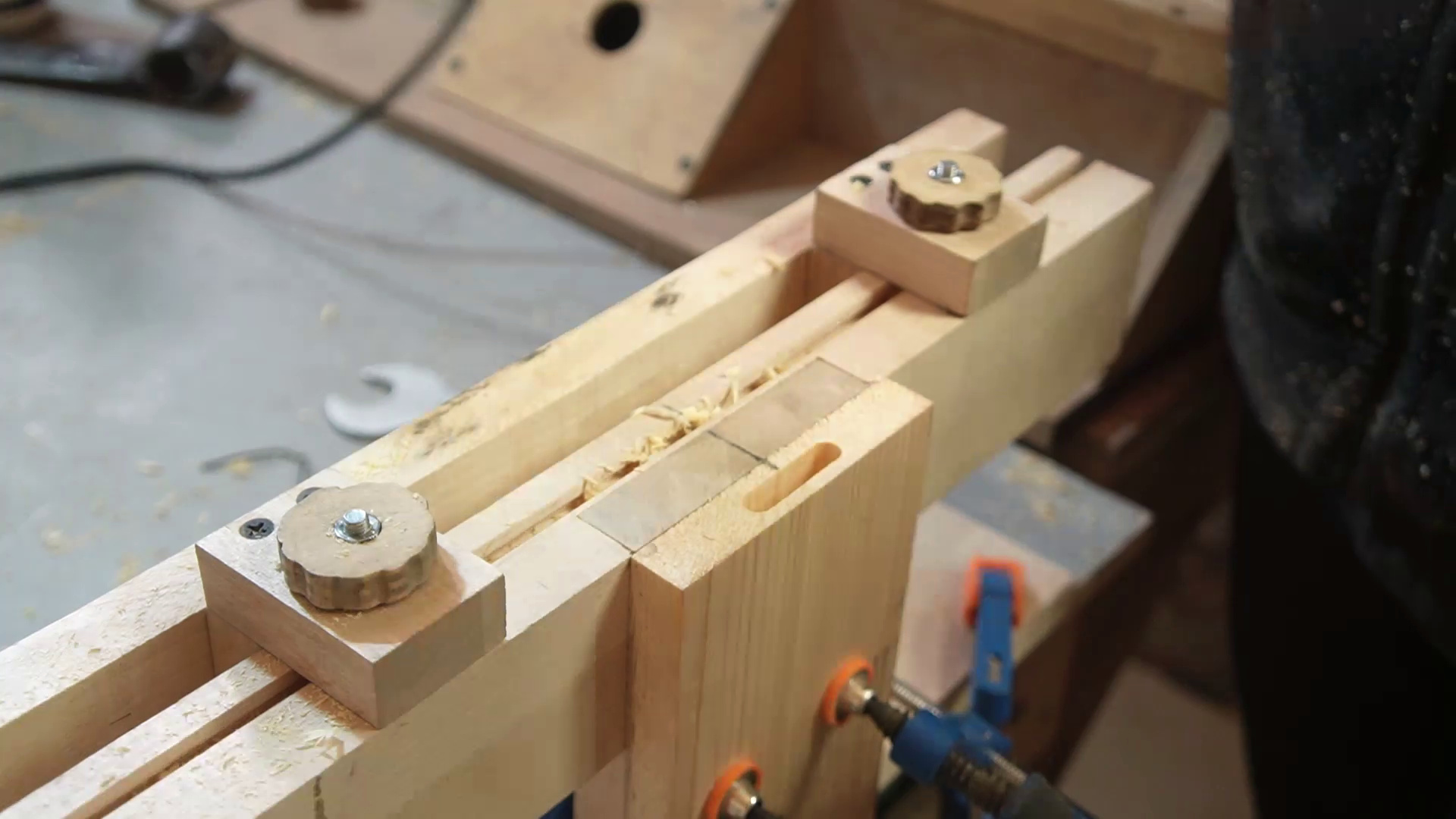

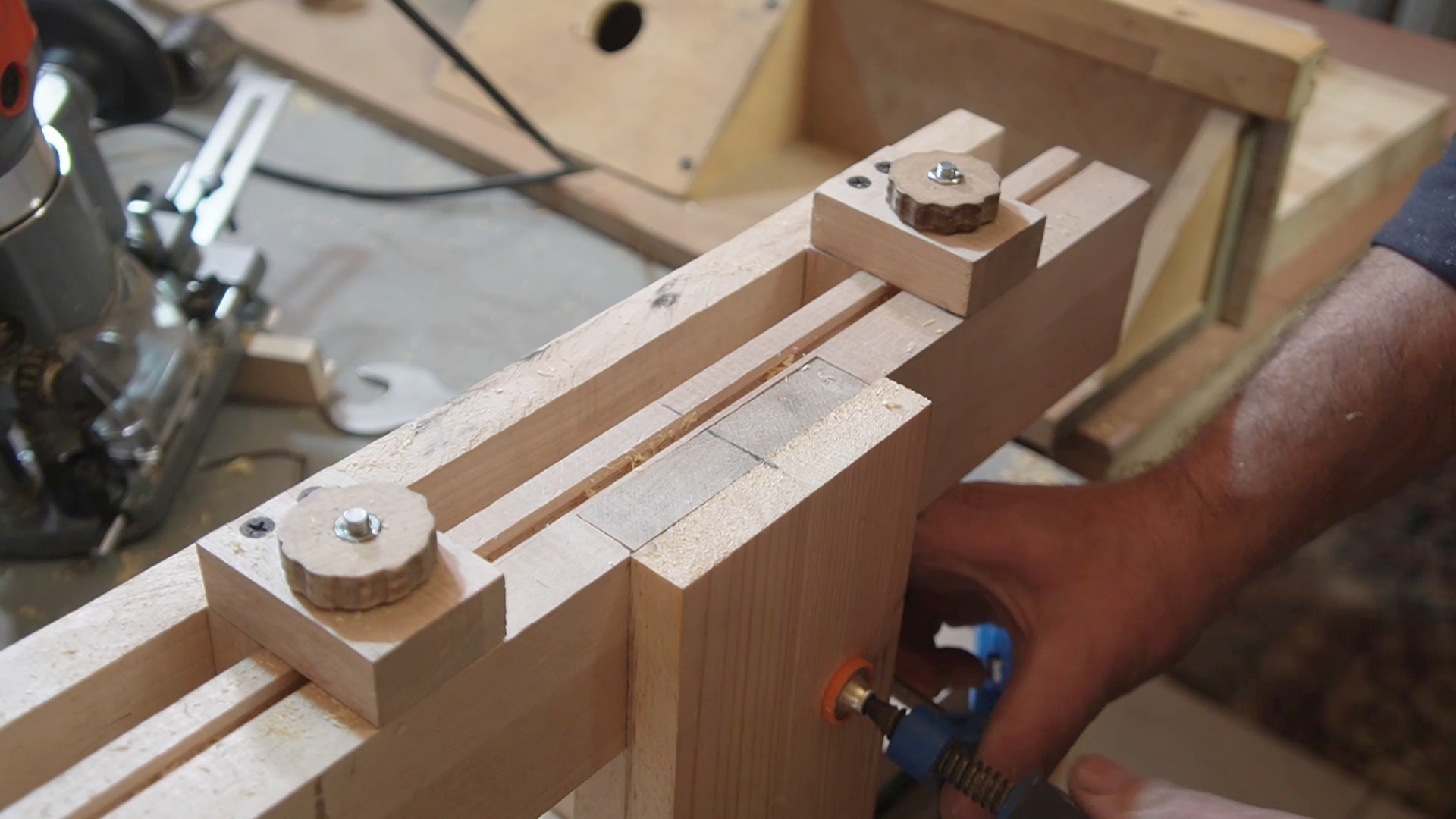

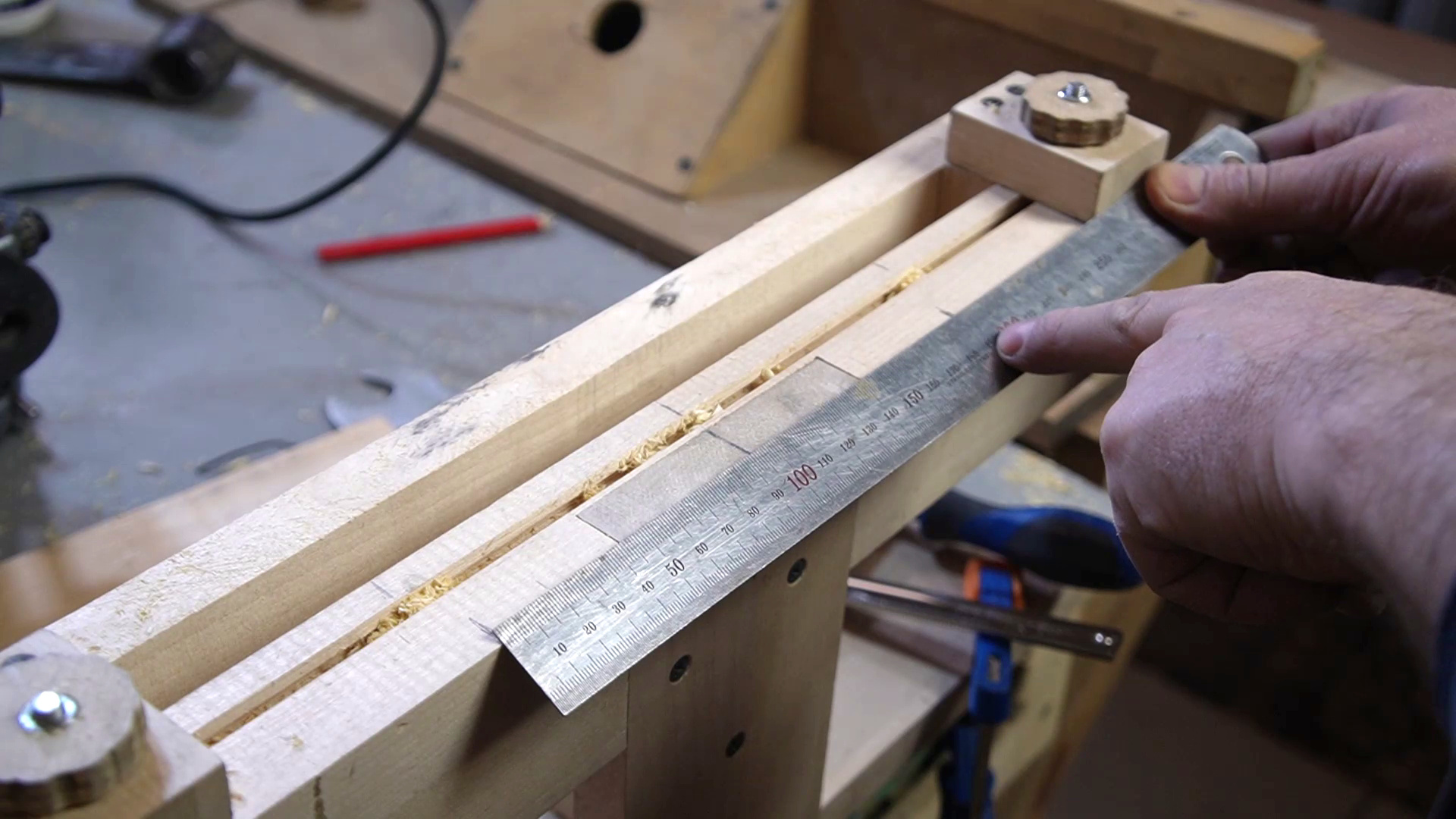

Размеры гнезда устанавливаются ограничителями на приспособление. При установке ограничителей нужно учитывать ширину параллельного упора.

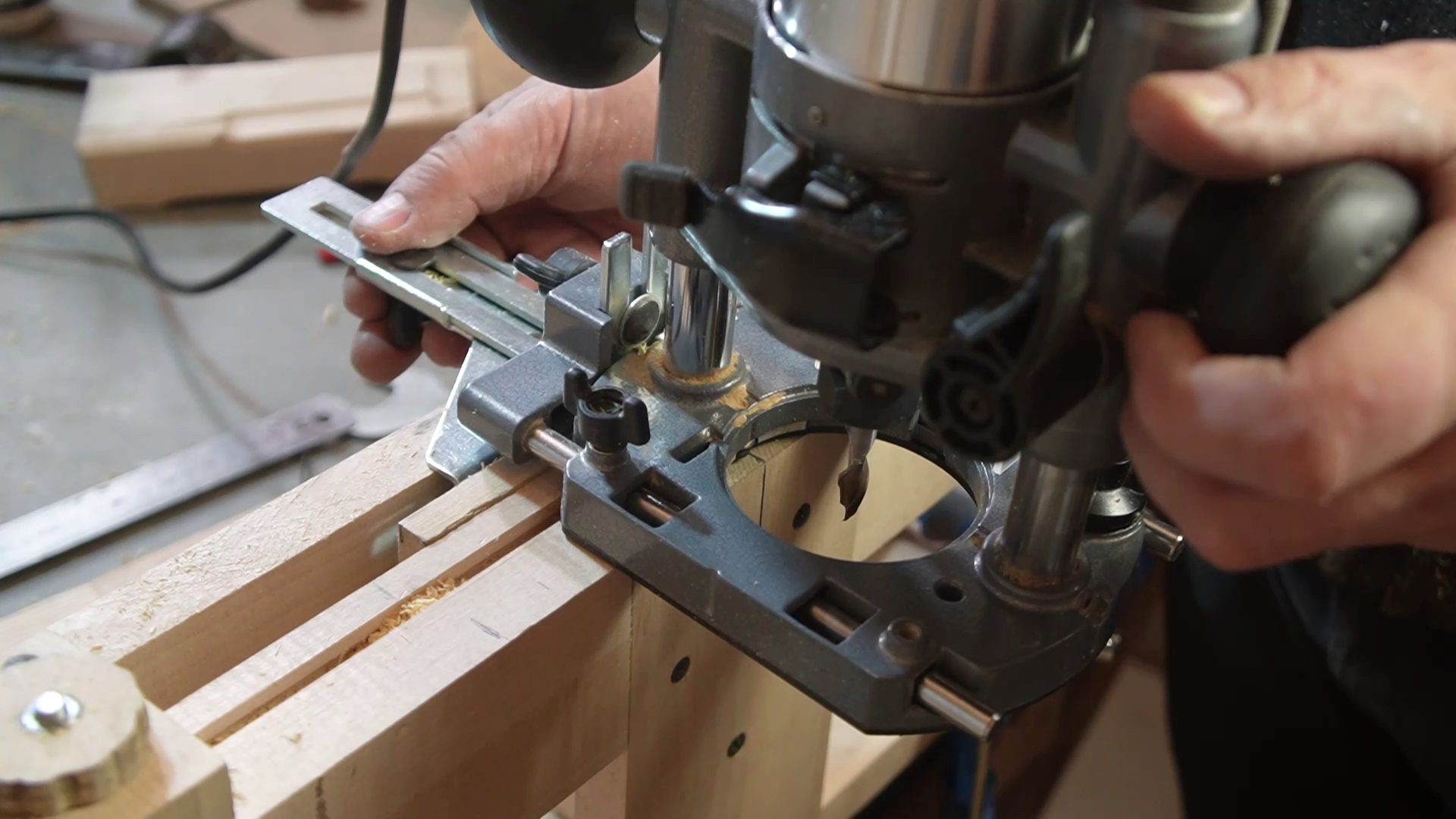

Перемещением фрезера на параллельном упоре настраивается расположение гнезда.

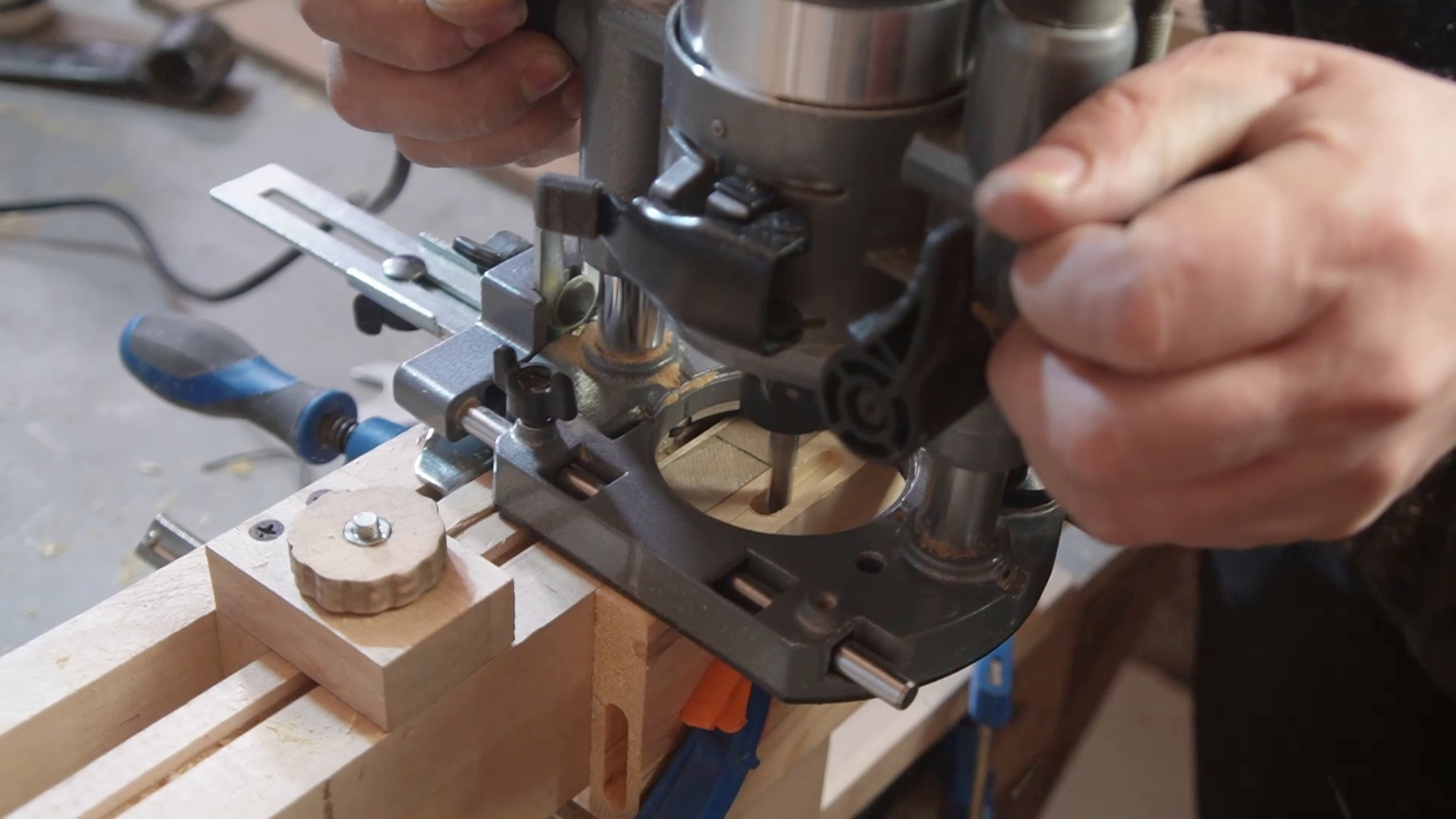

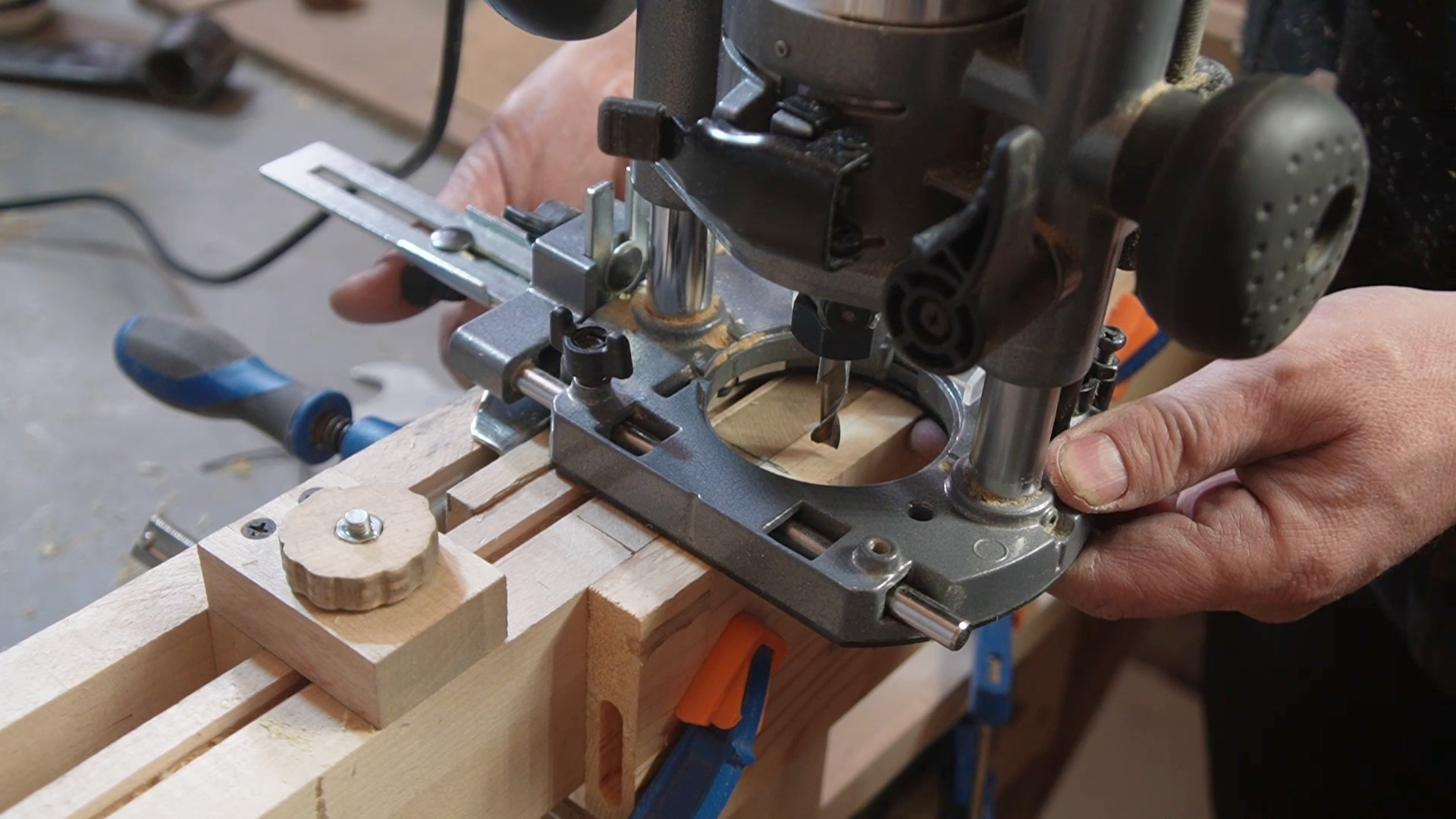

После всех настроек можно фрезеровать.
Таким образом на одной настройке можно быстро сделать множество одинаковых гнезд, достаточно на заготовках разметить центр гнезда.
Приспособление можно использовать не только по кромке, но и по торцу заготовки.
В этом приспособлении я использую кромочный фрезер с погружной базой. С учетом параллельного упора, который имеется у этого фрезера, гнезда можно делать длиной 190 мм.
Ширину гнезда, а также его расположение можно задавать с помощью регулировок на параллельном упоре.
