Возникла потребность склеить тонкие дубовые щиты из заготовок 5 мм толщиной. Обычные струбцины здесь не помощники, но я вспомнил, что видел интересную конструкцию струбцин, как раз для склеивания очень тонких щитов. Описание этих струбцин попалось мне в книге: «Работы по дереву. Полное руководство по изготовлению стильной мебели для дома»/ Билл Хилтон / 2017

Эту конструкцию я и решил повторить, тем более что она очень простая и на изготовление 4-х струбцин мне понадобилось не более часа.

Для их изготовления я подготовил несколько брусков 40х40х100 мм. из березы. Резьбовые шпильки М10. Гайки со стопором, шайбы и барашки.

Здесь же предлагаю познакомиться с другим взглядом на использовании циркулярки, чтобы «согнуть» доску.

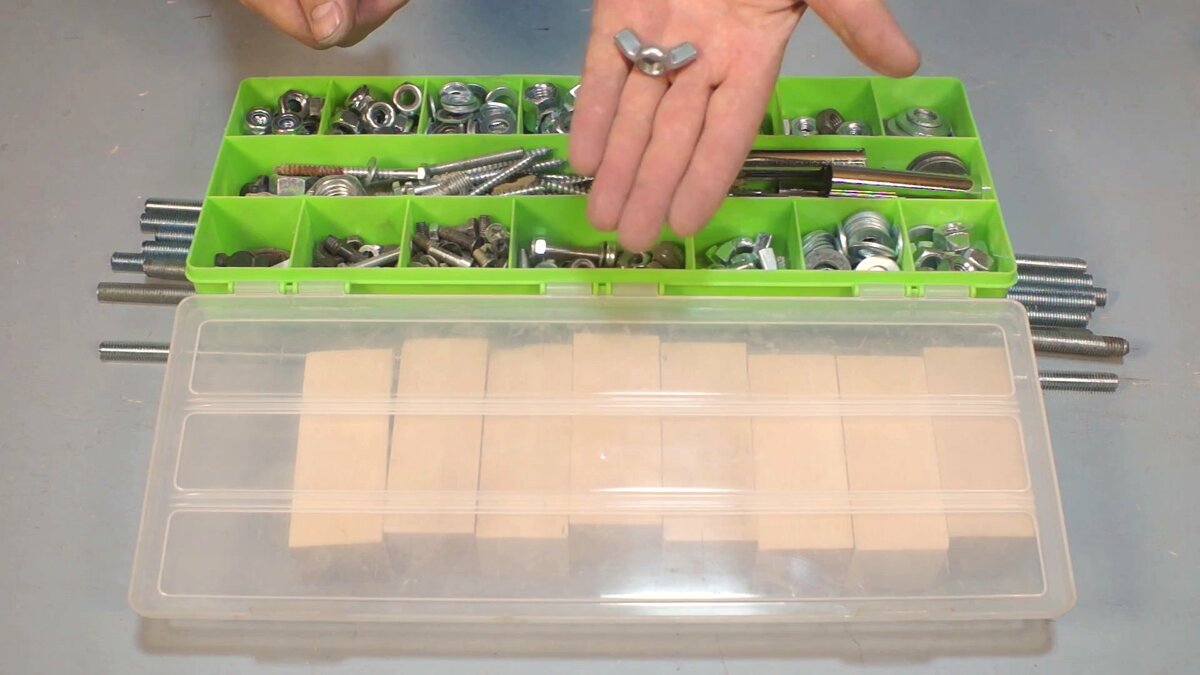

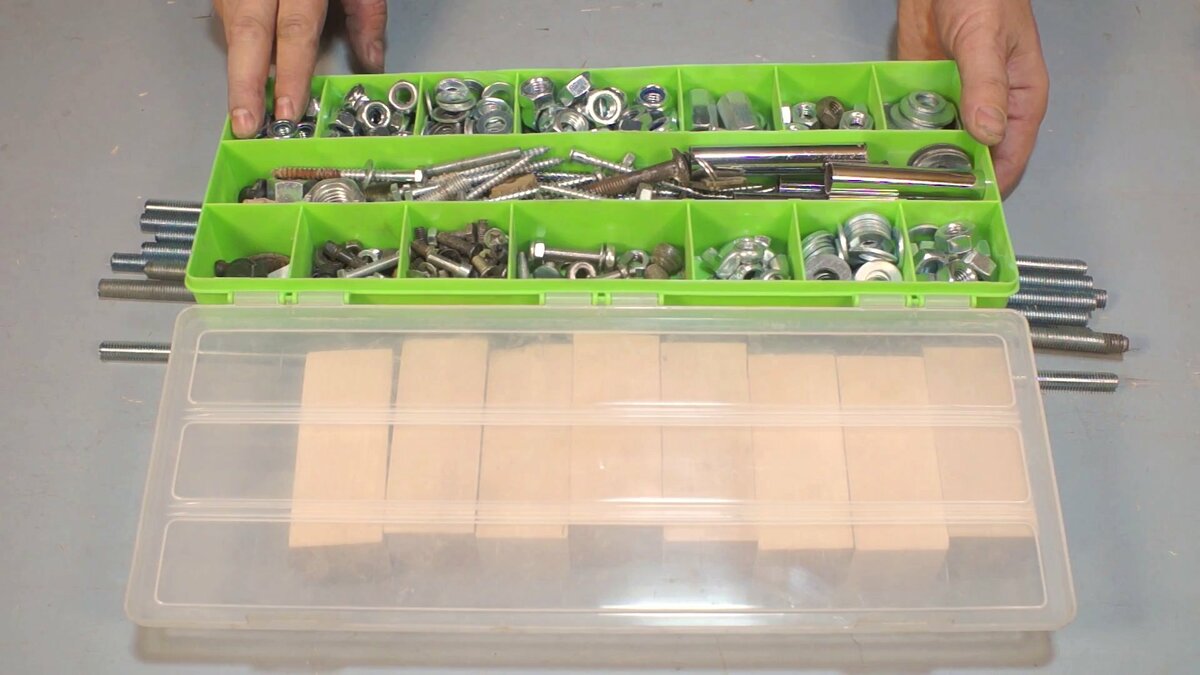

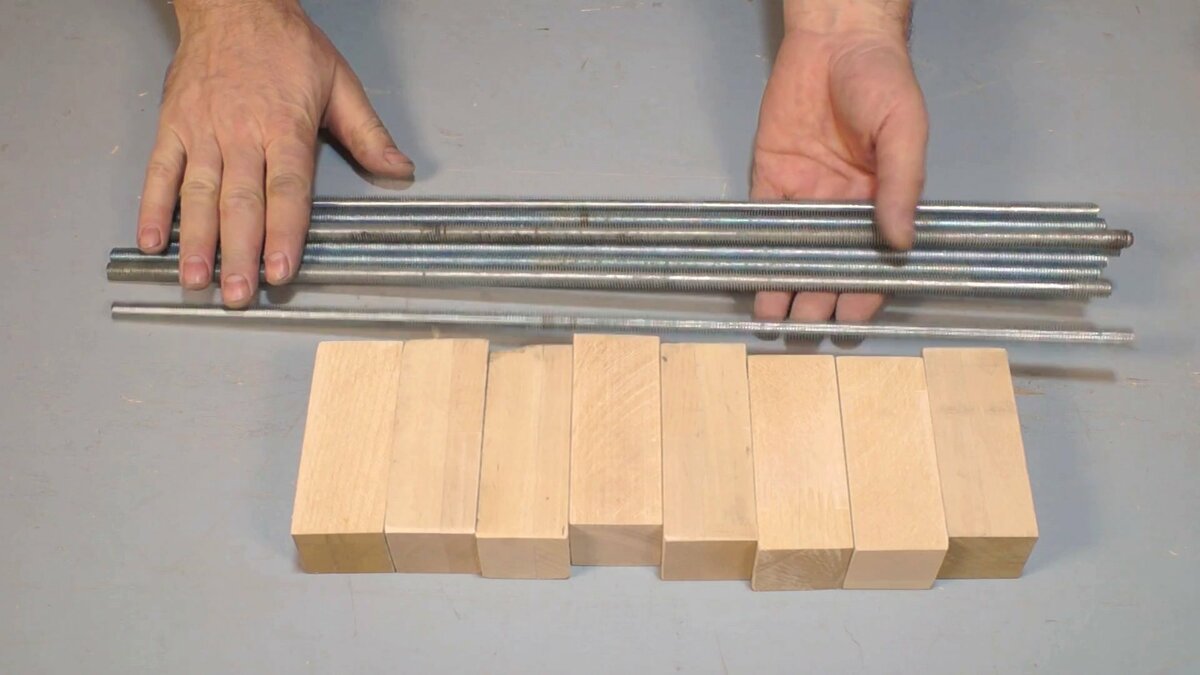

Комплектующие для изготовления струбцин. Фото автора

Комплектующие для изготовления струбцин. Фото автора

Комплектующие для изготовления струбцин. Фото автора

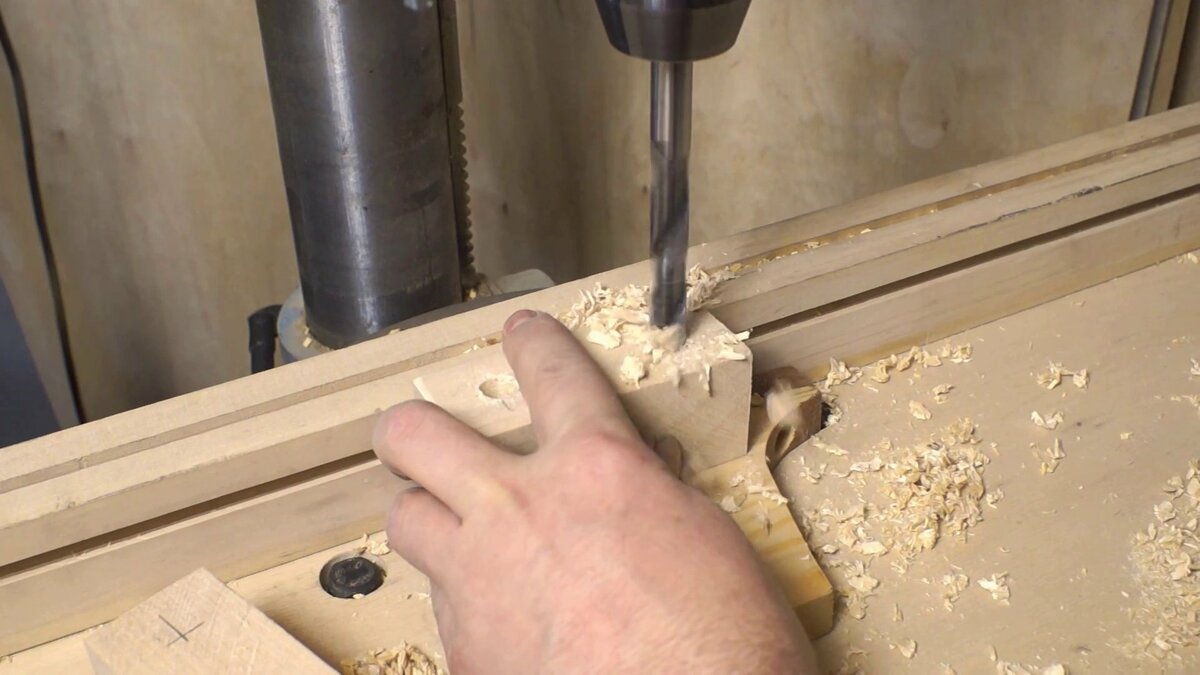

В брусках сначала разметил, а потом просверлил по два сквозных отверстия. Чтобы резьбовые шпильки проходили легко отверстия сверлил большим диаметром — 12 мм.

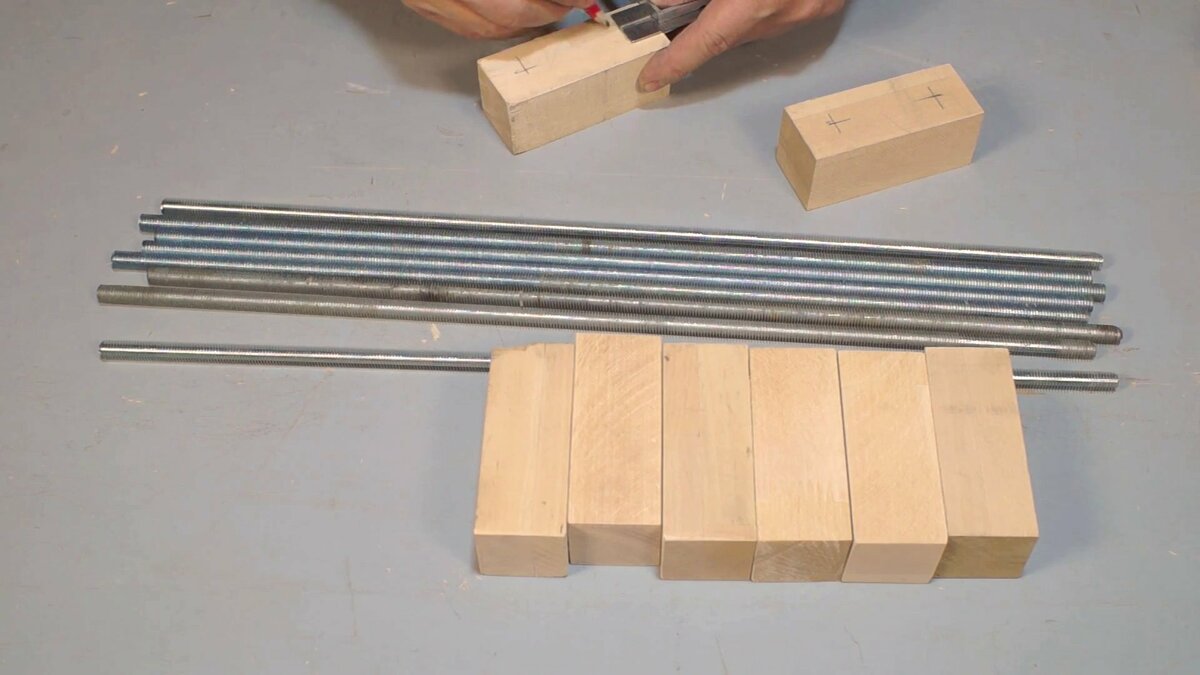

Подготовительные работы перед сборкой струбцин. Фото автора

Подготовительные работы перед сборкой струбцин. Фото автора

А далее осталось струбцины собрать. С одной стороны шпилек закручивал гайку со стопорным кольцом. Затем шла шайба и два бруска. Далее снова шайбы и барашки.

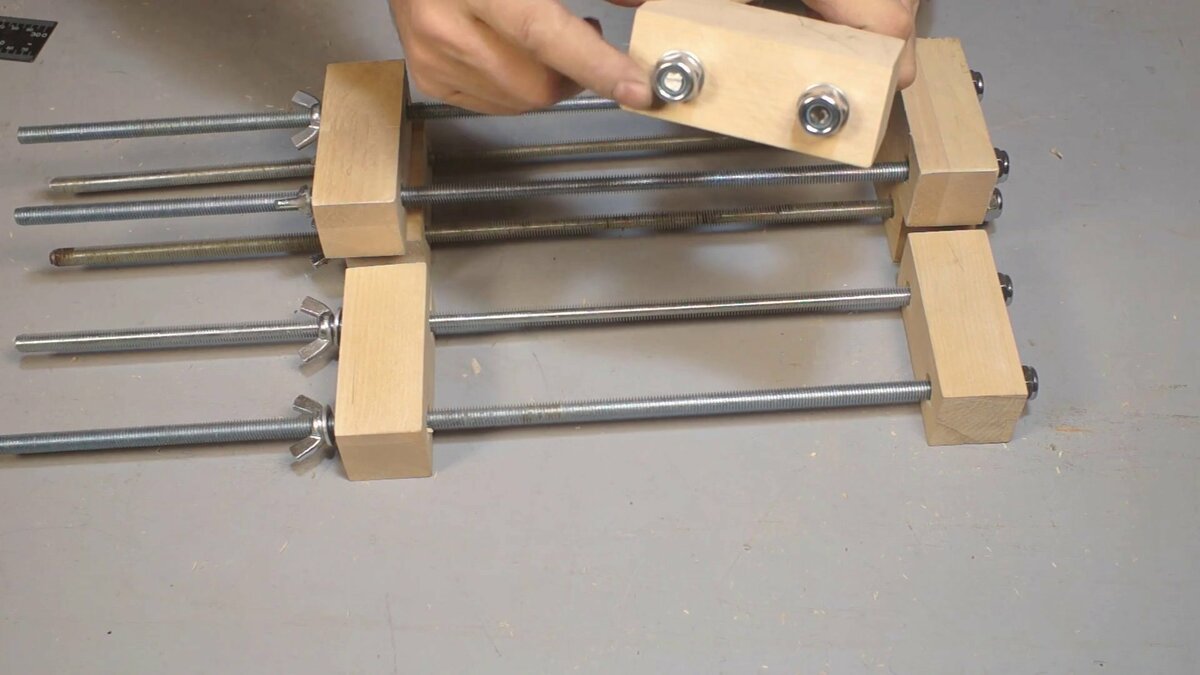

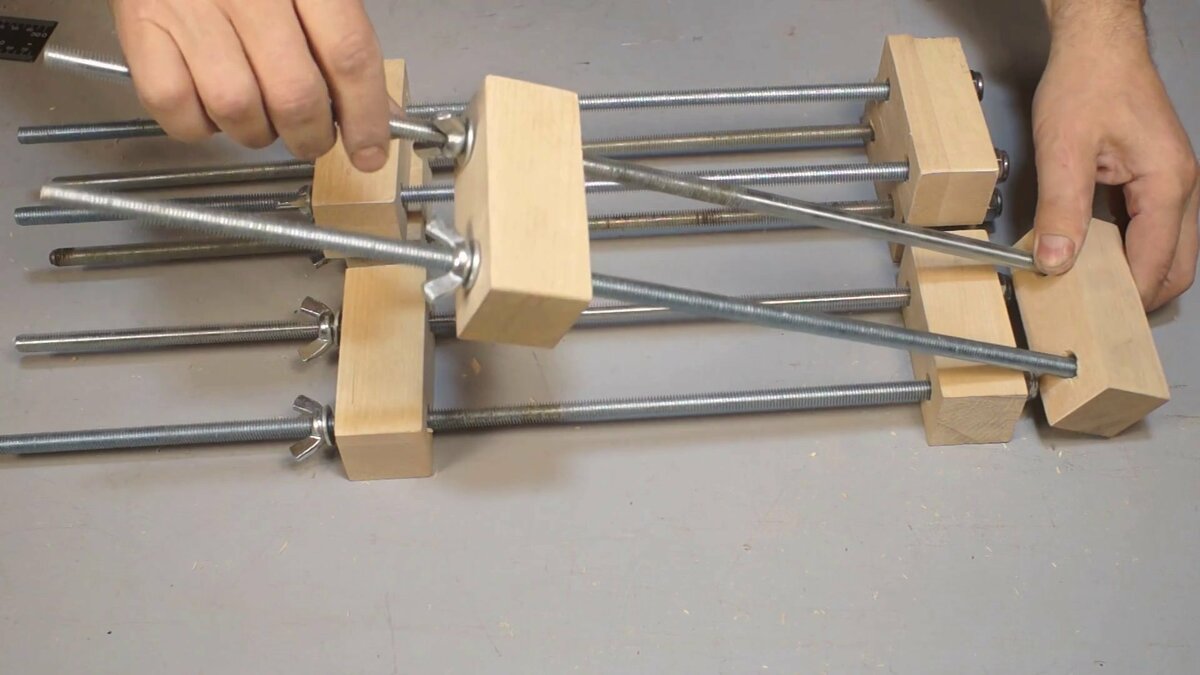

Струбцины в сборе. Фото автора

Струбцины в сборе. Фото автора

Для проверки работы струбцин, склеил тонкую панель из двух дубовых дощечек толщиной 5 мм.

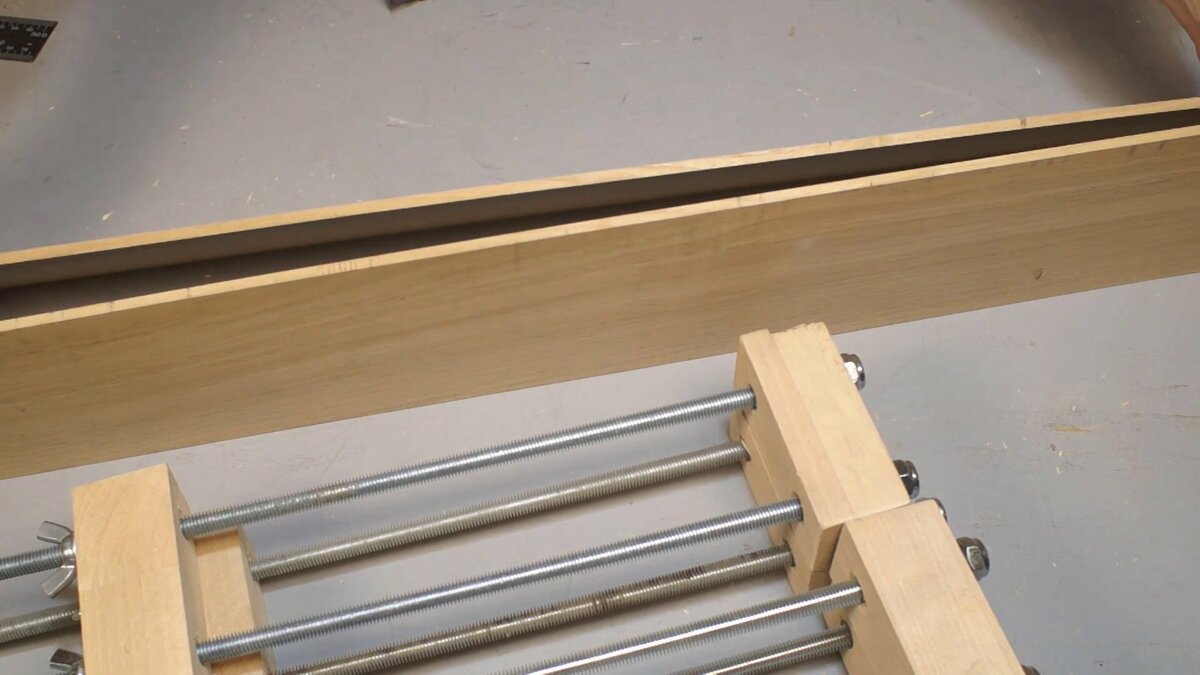

Материал для склеивания. Фото автора

Клей наносил тонким слоем на обе склеиваемые кромки, дощечки заводил между шпильками струбцин, затем струбцины наклонял, при этом шпильки оказывались с разных сторон. Равномерно распределял струбцины и затягивал барашки.

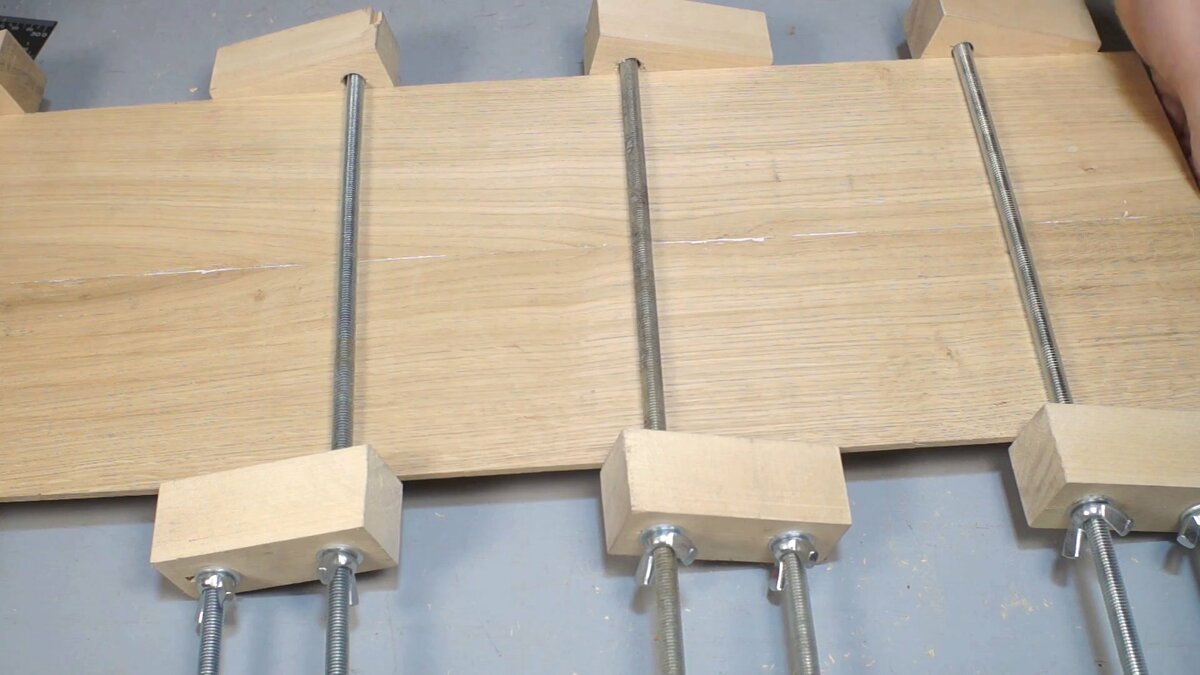

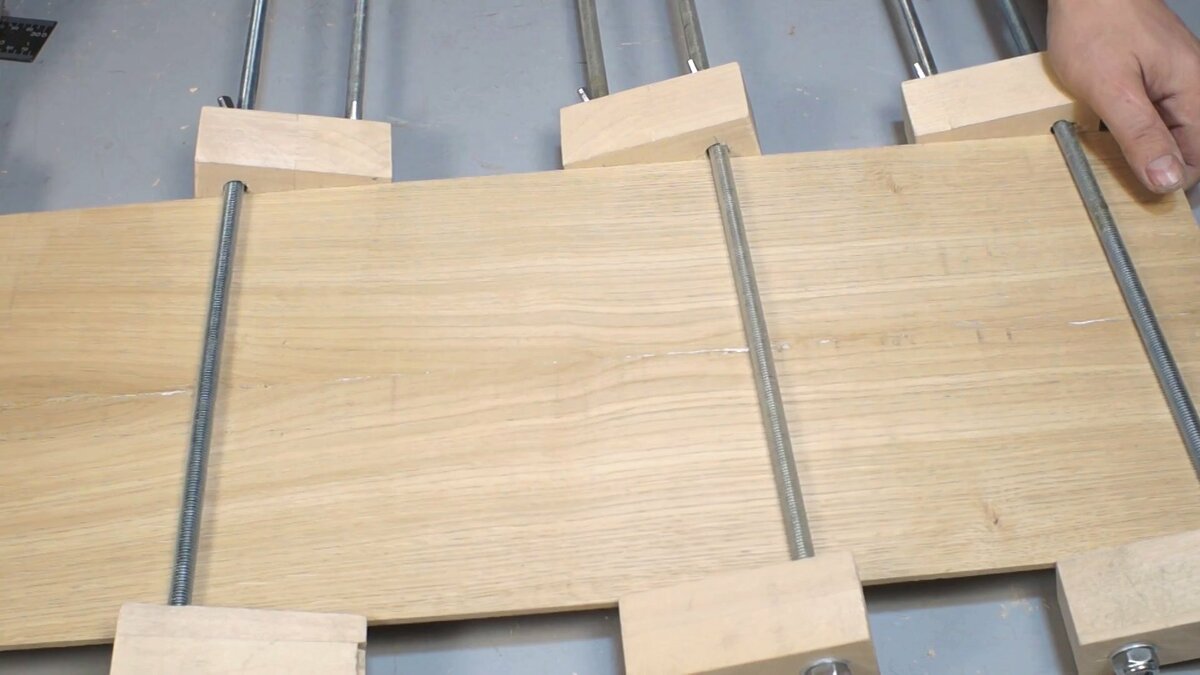

Применение струбцин. Фото автора

Применение струбцин. Фото автора

Усилие сжатия получается достаточным, а за счет конструкции струбцин склеиваемая панель сразу выравнивается.
