Как сделать ручку на обушковую пилу. Шаблоны ручки

Как-то племянник отдел мне обушковую пилу со сломанной ручкой. А почему бы не взять?.. Ручку-то сделать всегда можно.

Поискал в интернете шаблон для ручки. А в качестве материала для ручки решил использовать бук

Шаблоны таких ручек можно скачать вот с этого сайта.

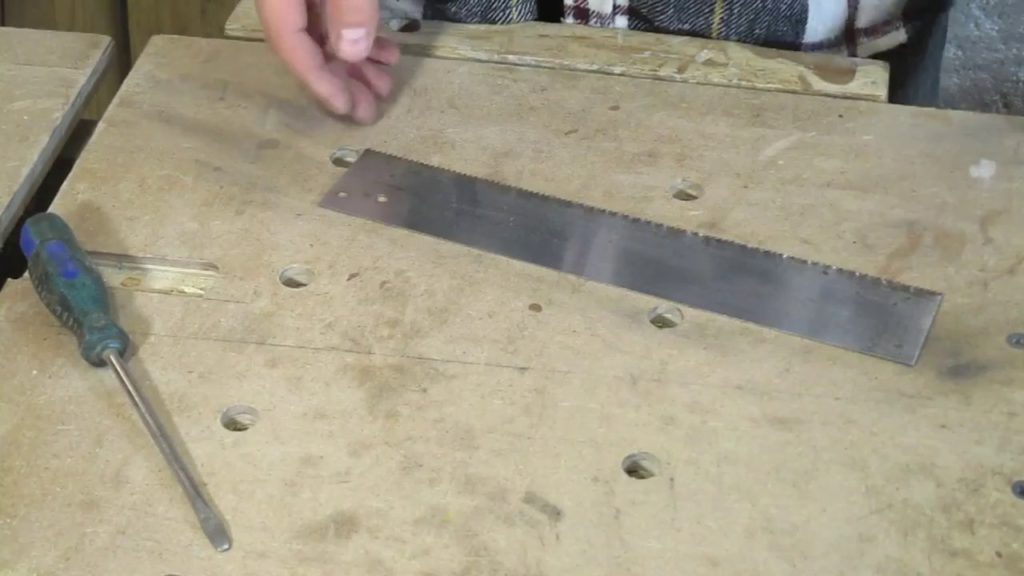

Пилу разобрал и почистил полотно.

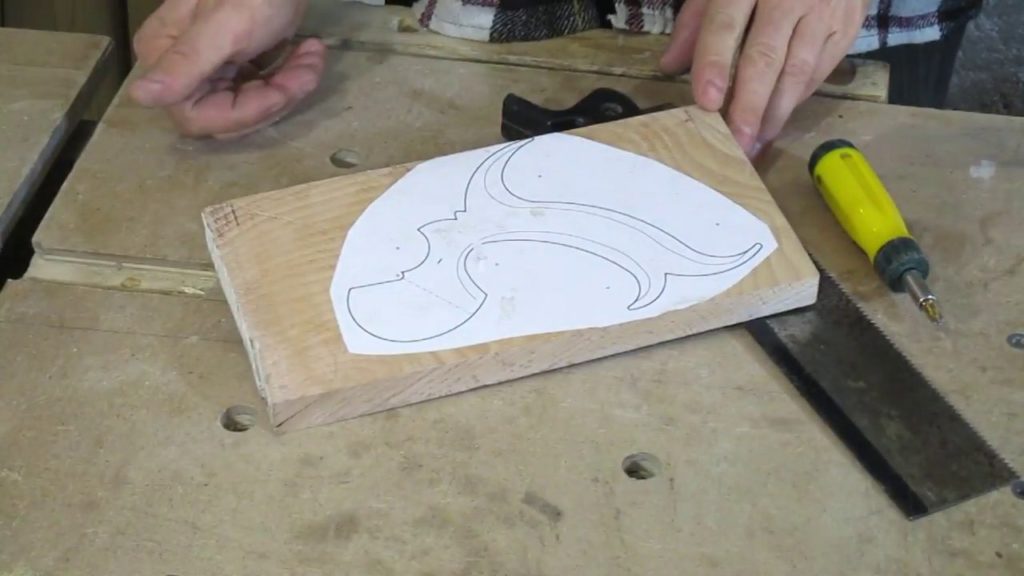

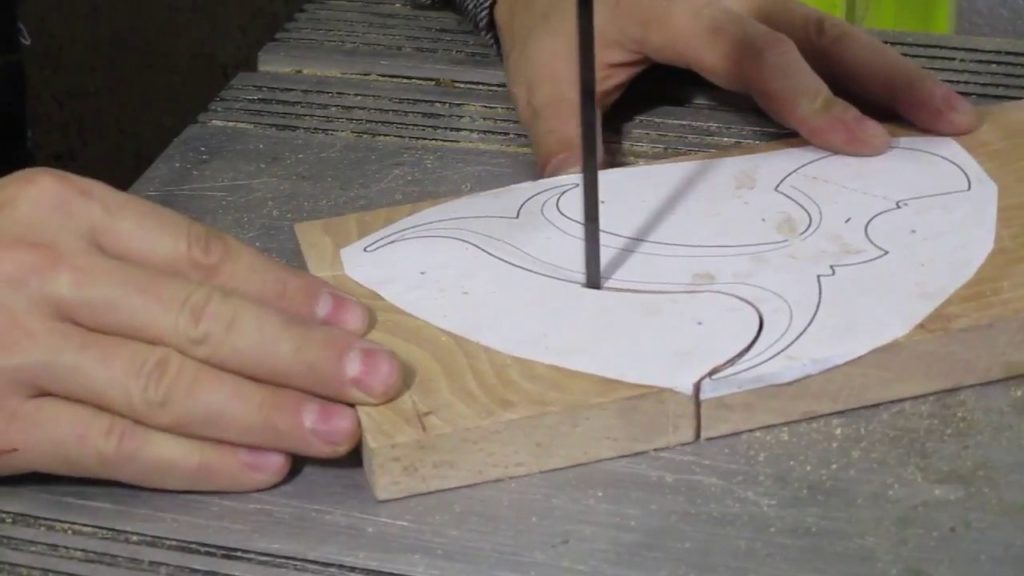

По шаблону выпилил ручку.

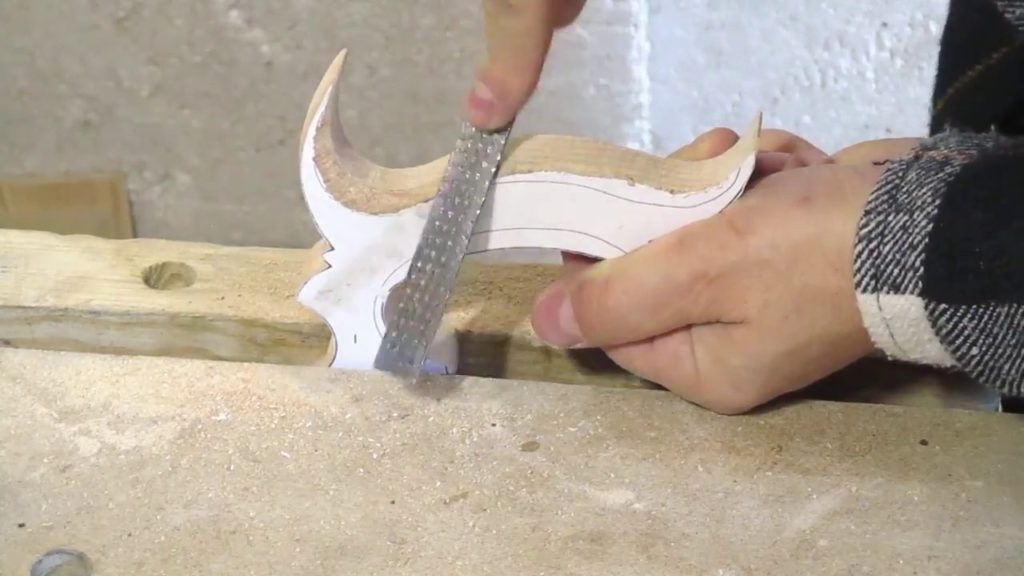

На шаблоне обозначены скругления и скосы на ручке. Эти места я прошел сначала рашпилем, а потом наждачкой.

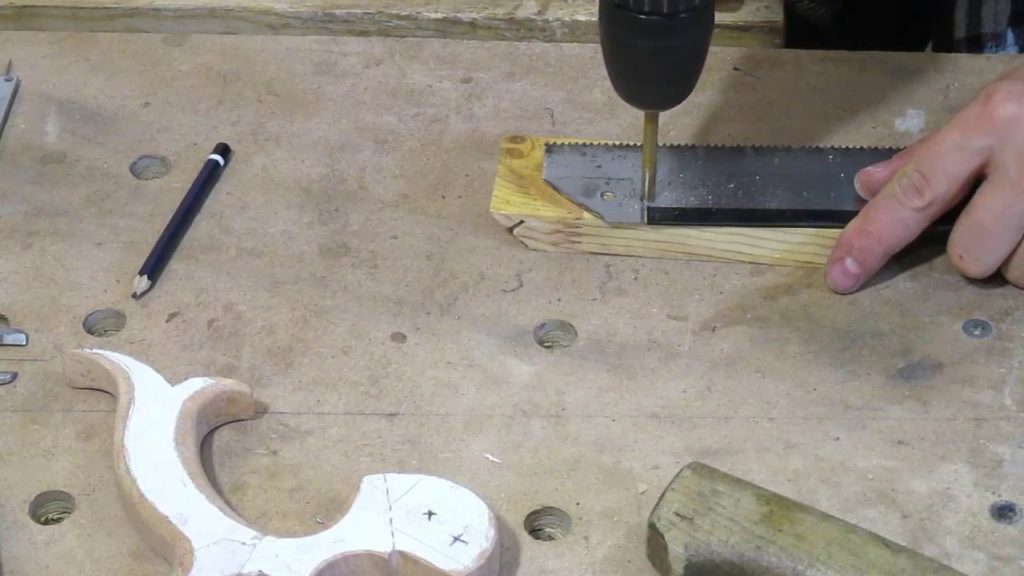

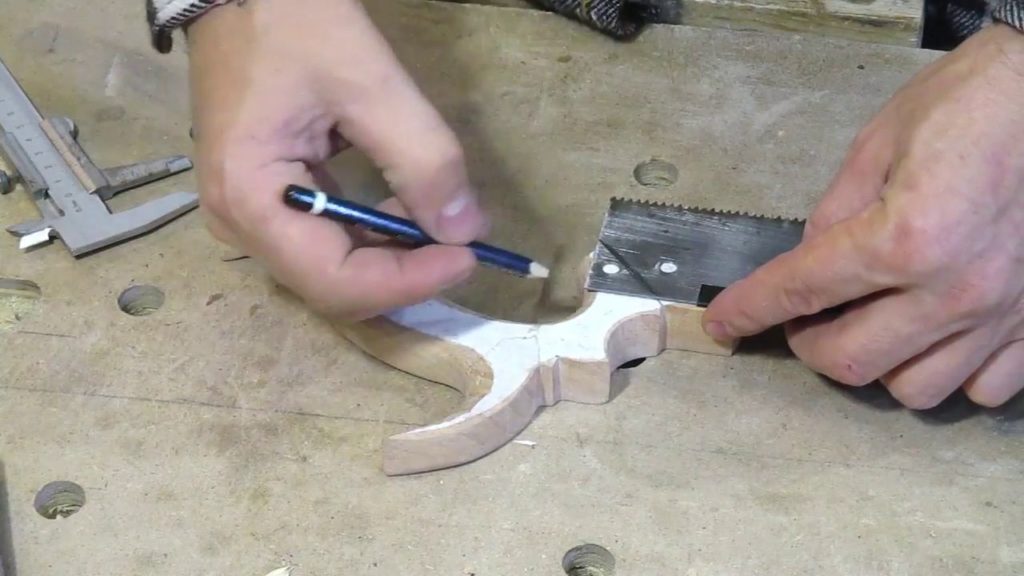

Отверстия на полотне пилы и место для крепления не подходили для этого шаблона, поэтому пришлось немного исправить полотно пилы.

В рукоятке также были просверлены отверстия по разметке. Сначала делал углубления сверлом на 10 мм., чтобы утопить головку винтов и гайки. Затем досверливал сверлом на 6 мм.

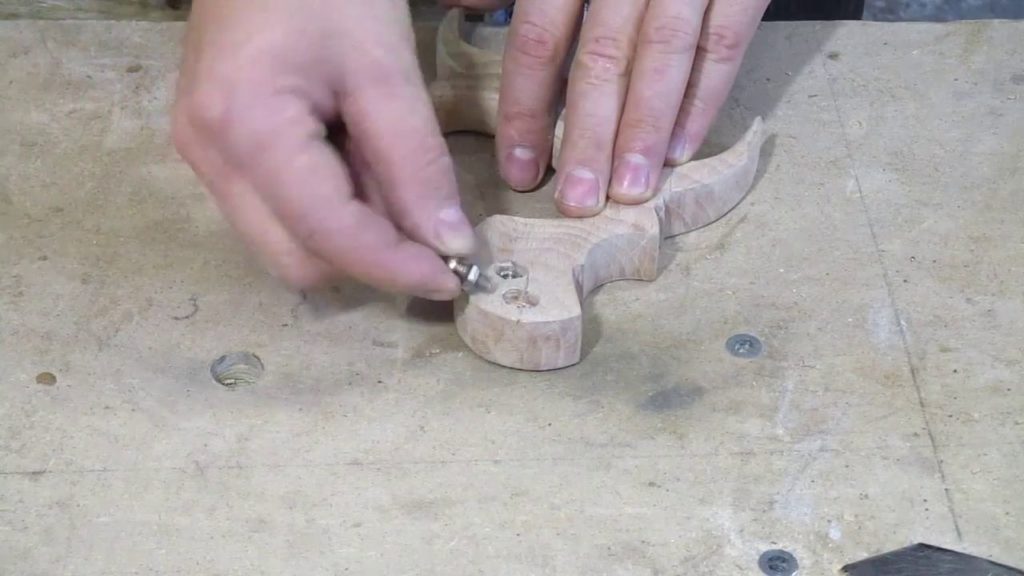

Гайки М6 плотно забиваются в отверстия 10 мм.

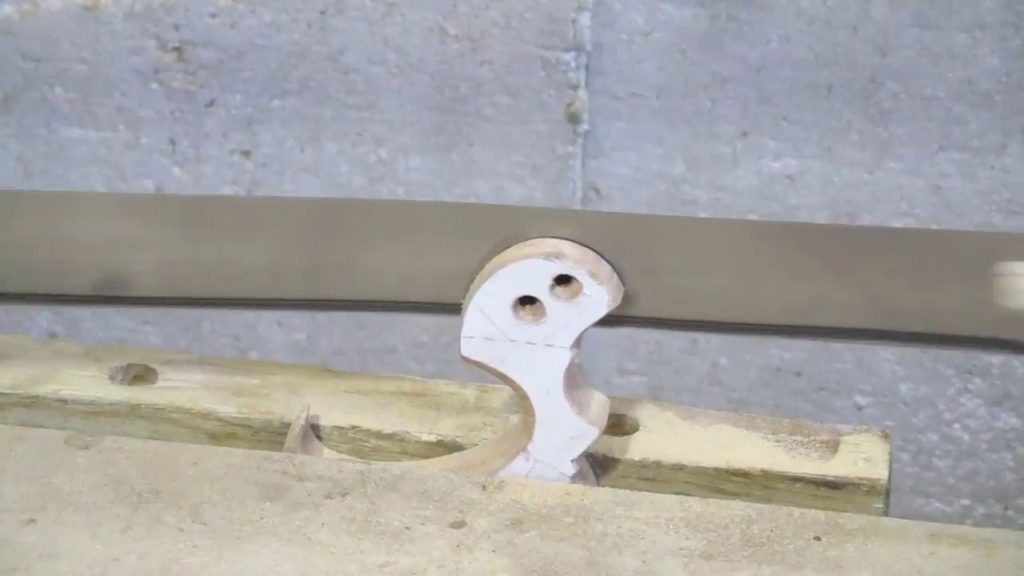

И конечно сделал пропил для полотна пилы

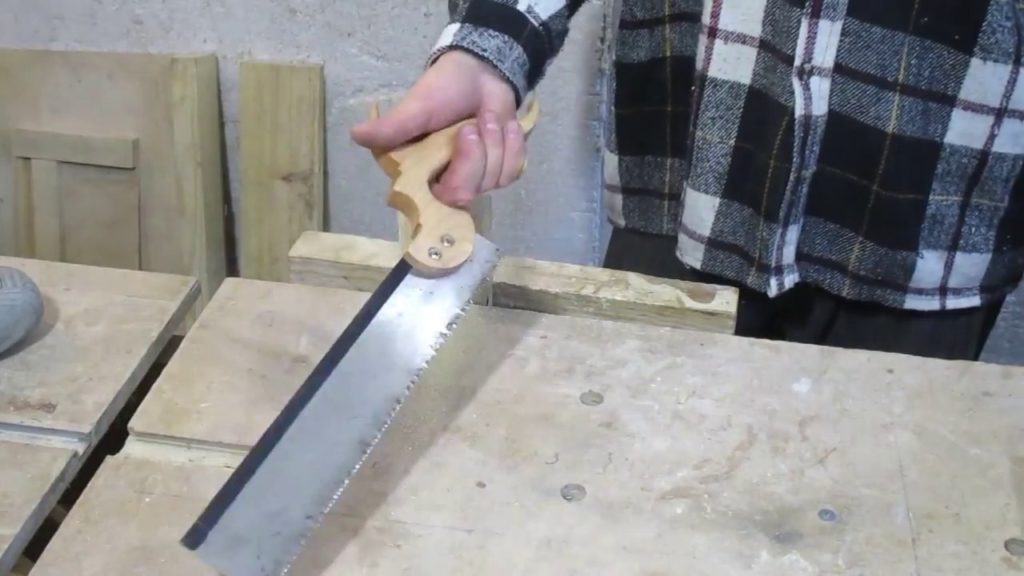

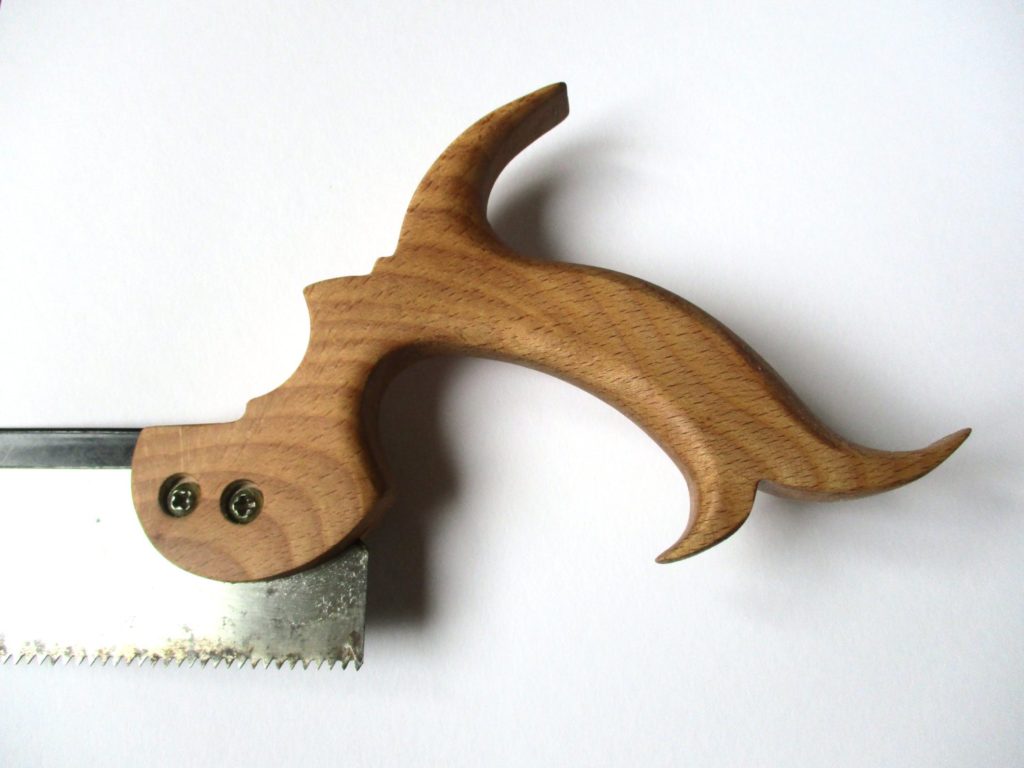

Ручка получилась на редкость удобная.

Далее смотрите видео — как это делалось.

Александр.
