Длинные струбцины с хомутным упором

Эти струбцины легко сделать своими руками и предназначены они в основном для склейки щитов, хотя проектировались и для использования при сборке изделий из дерева.

Конструкция струбцин основана на конструкции традиционных столярных струбцин с хомутным упором.

Сделаны они из сосны и фанеры, еще несколько брусков березы. Общая длина струбцины 1200 мм., шаг подвижного упора 50 мм., а ход винта прижима – 80 мм. Для фиксации подвижного упора снизу сделаны полукруглые выемки. О том как их оптимальнее делать покажу внизу на чертежах.

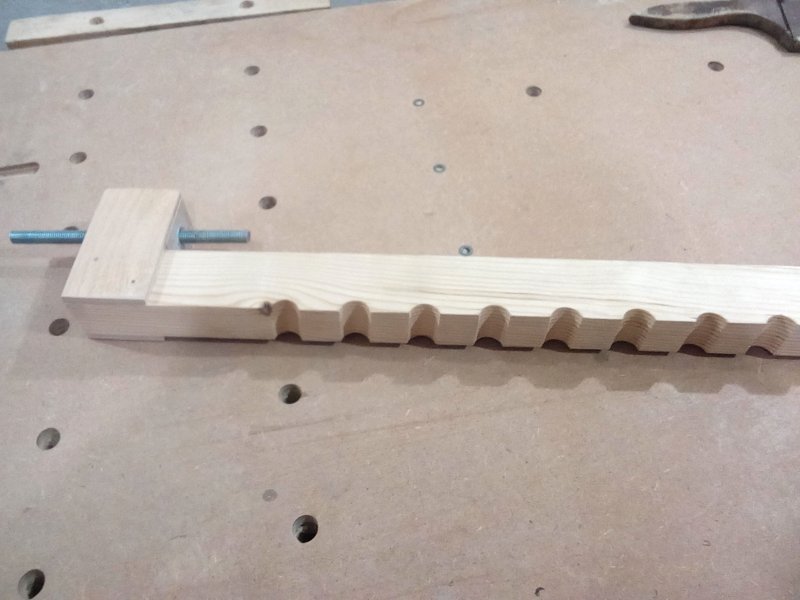

Основа струбцины.
Основа струбцины.

Неподвижный упор на струбцине приклеивается к основанию (столярный ПВА). Для надежности с двух сторон приклеены детали из шести миллиметровой фанеры. В струбцине используется резьбовая шпилька 12 мм., гайки для шпильки вклеивал с двух сторон упора.

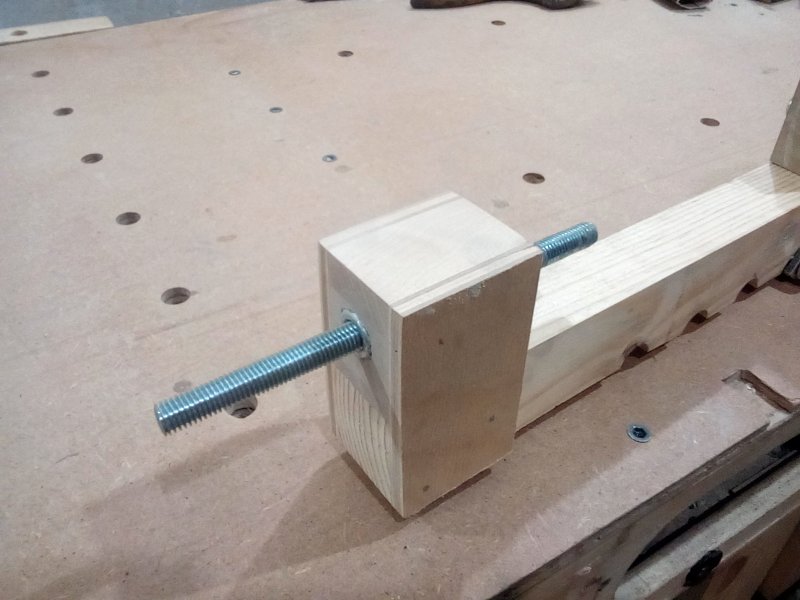

Гайки вклеиваются с двух  сторон.
Гайки вклеиваются с двух сторон.

Пожалуй для лучшего понимания, далее я буду чередовать фотографии с чертежами.

Итак, основу струбцины удобно делать из широкой доски, насверлить в ней отверстия, а затем распилить по вдоль. Получится сразу основа для двух струбцин.

рисунок основания струбцины.
рисунок основания струбцины.

Возможно здесь немного мелко получились размеры, но не беспокойтесь в конце статьи я дам ссылку на скачивание чертежей.

Узел с винтом состоит из неподвижной части и резьбовой шпильки. На шпильку с одной стороны вклеивается ручка, а с другой стороны делается прижим из дерева и фанеры, чтобы он мог двигаться вдоль основания.

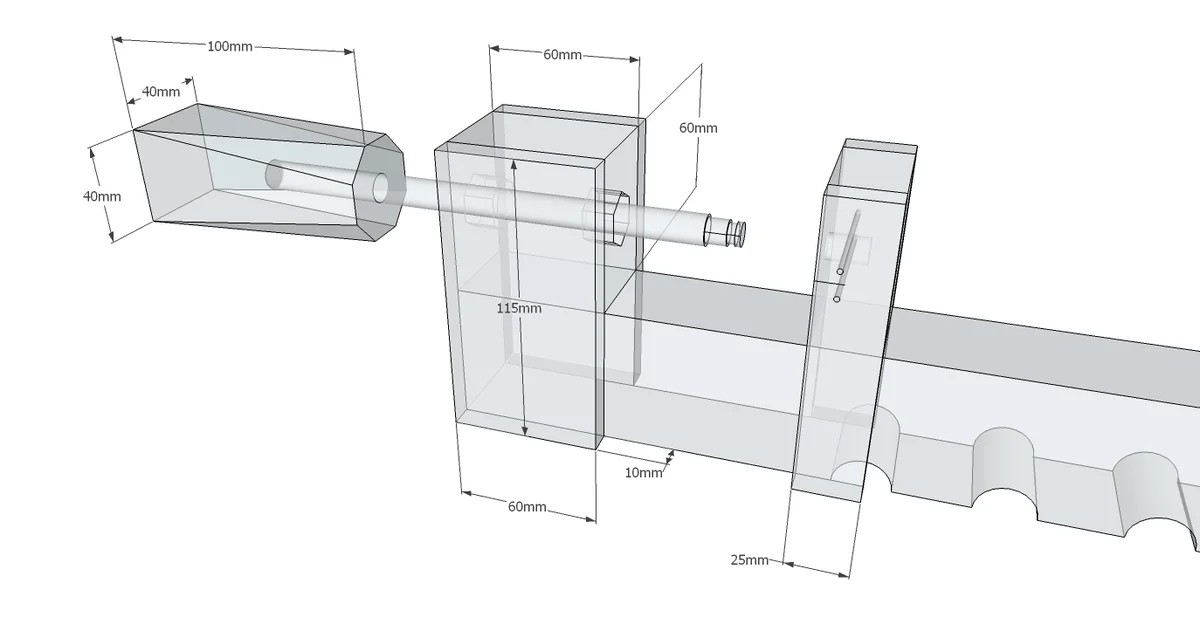

узел с винтом
узел с винтом

В реальности он делается так:

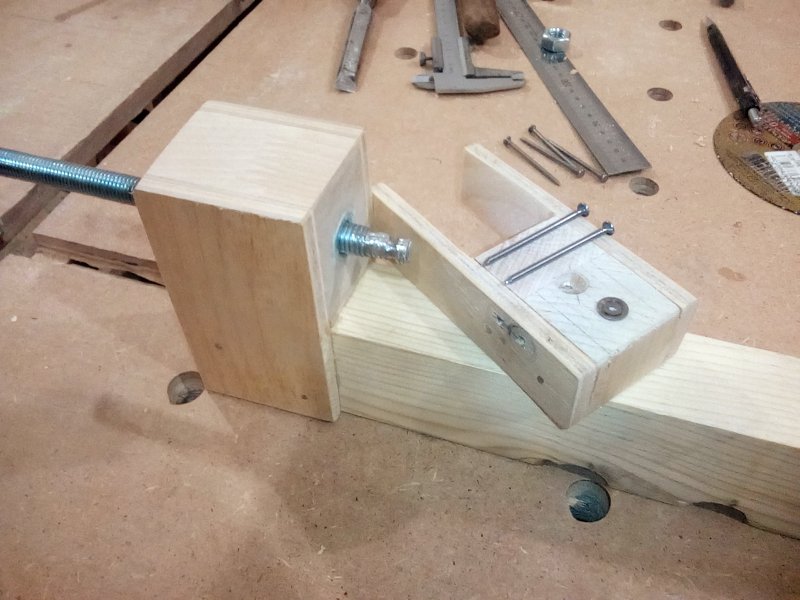

Шпильку делал длиной 200 мм. В шпильке делается проточка, а в подвижной части винтового прижима сверлится глухое отверстие по центру на уровне шпильки. На дно отверстия укладывается шайба для упора шпильки, а сбоку прижима делаются еще два отверстия для гвоздей, которые помогут зафиксировать шпильку за проточку и при этом не помешают ей вращаться.

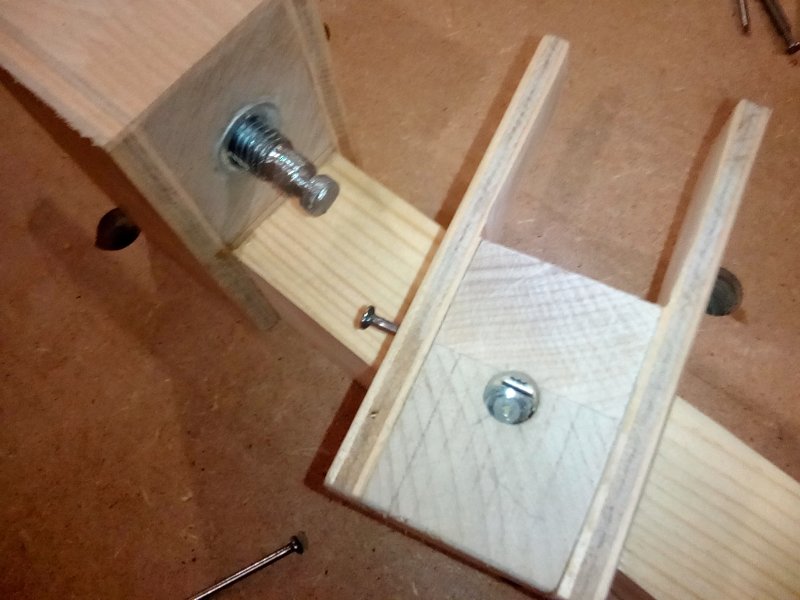

способ фиксации шпильки
способ фиксации шпильки

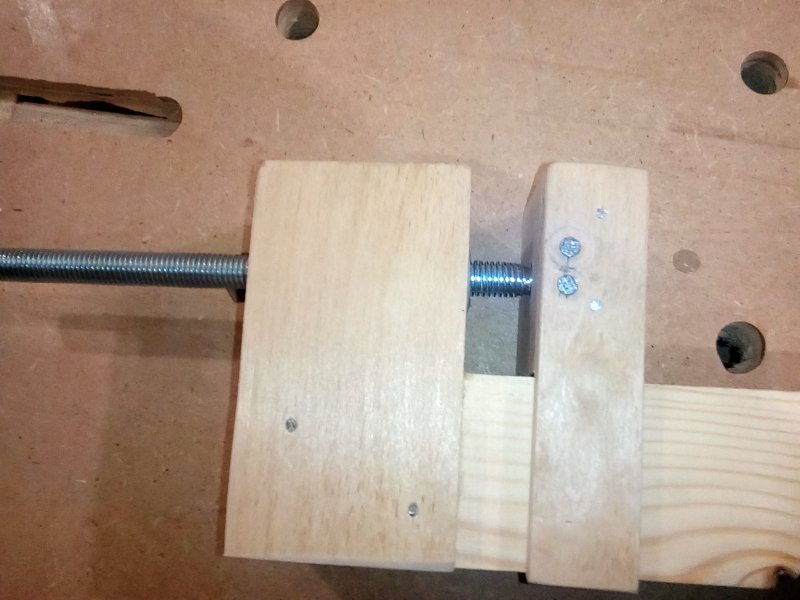

прижимной узел в сборе
прижимной узел в сборе

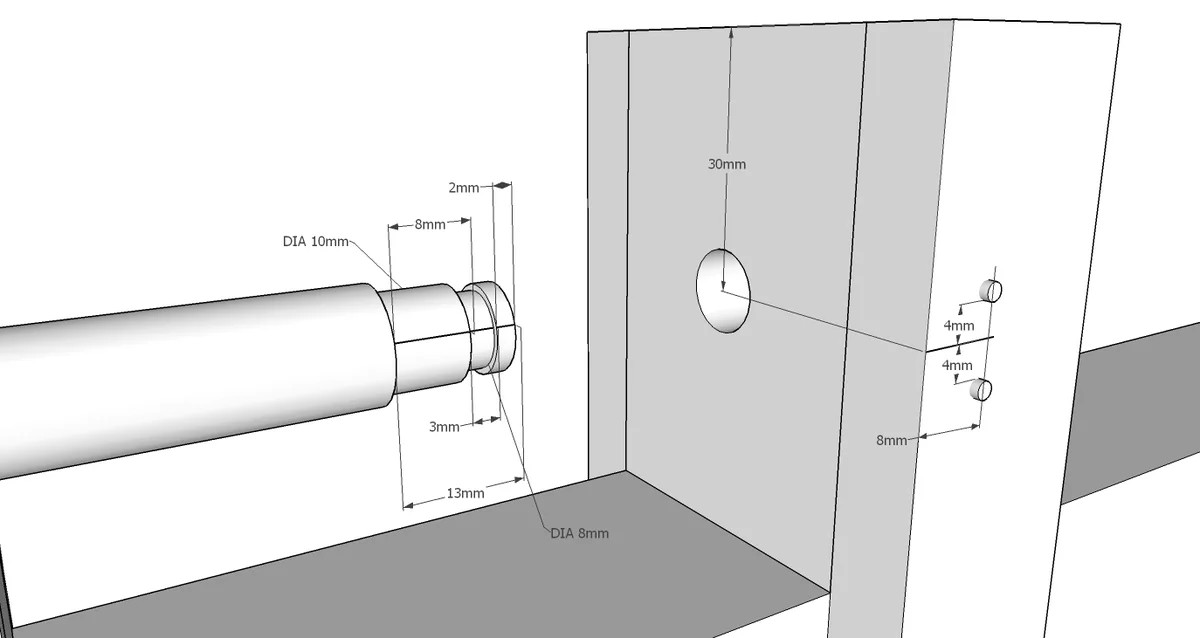

размеры проточки и фиксаторов
размеры проточки и фиксаторов

Теперь перейдем к подвижному упору.

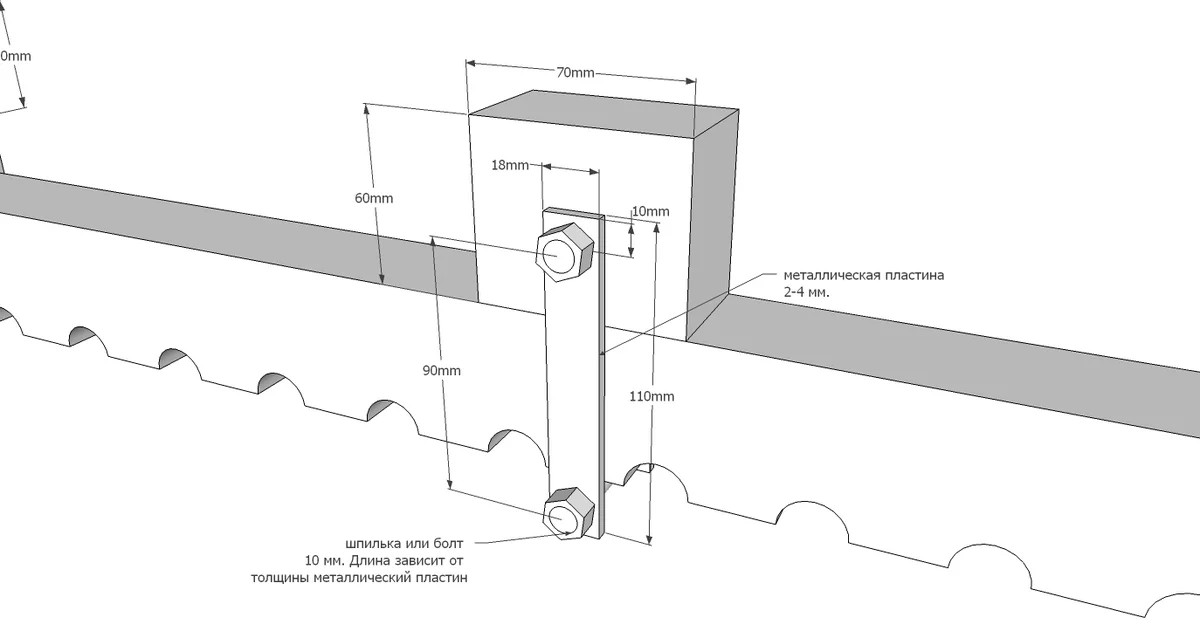

размеры для подвижного упора.
размеры для подвижного упора.

Для подвижного упора я использовал березовый брусок, две дюралевые пластины около 4 мм толщиной, резьбовую шпильку на 10 мм., гайки с пластиковым стопором и обрезки трубки 16 мм. (это обрезки от кухонного рейлинга)

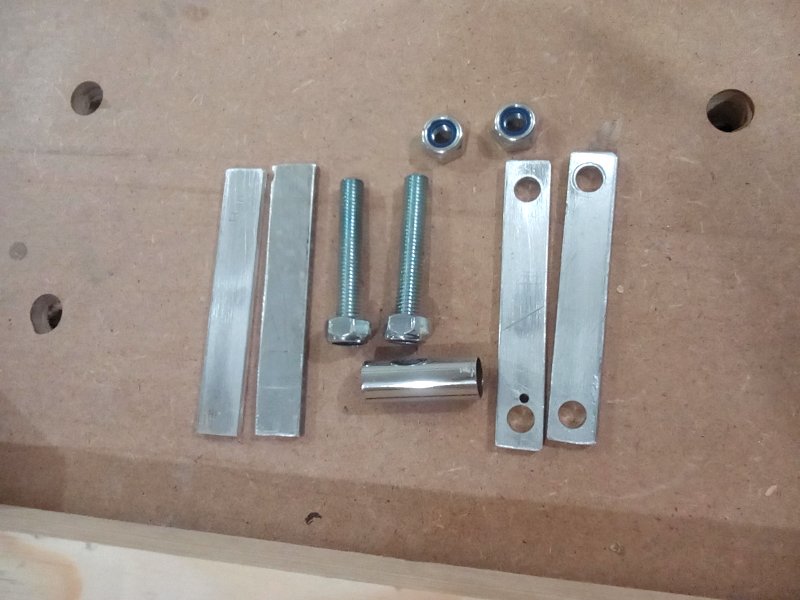

крепеж для подвижного упора
крепеж для подвижного упора

Отверстие в бруске подвижного упора нужно рассчитывать так, чтобы упор можно было легко перемещать вдоль основания.

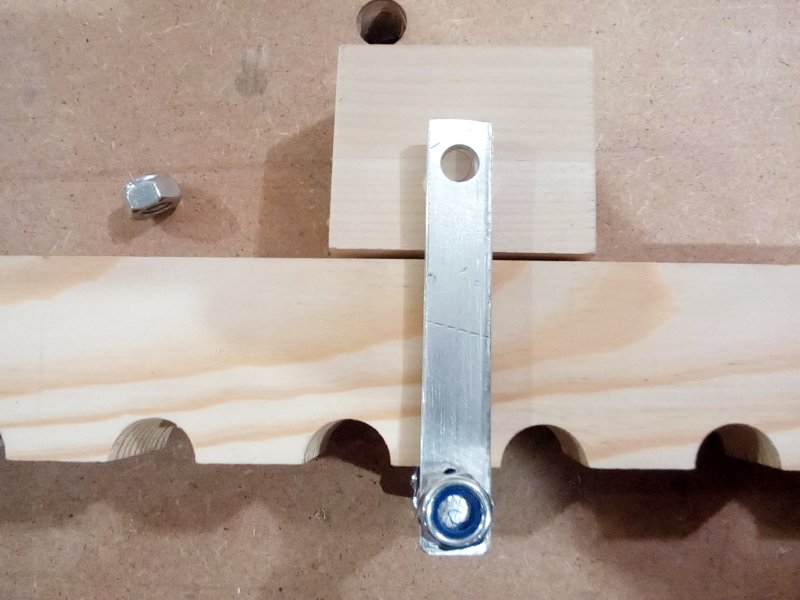

расположение бруска для разметки отверстия
расположение бруска для разметки отверстия

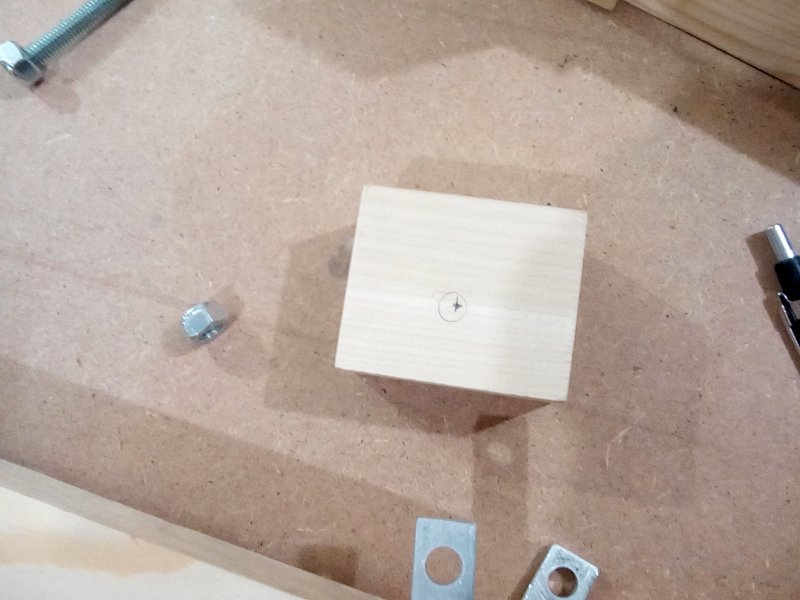

разметка отверстия
разметка отверстия

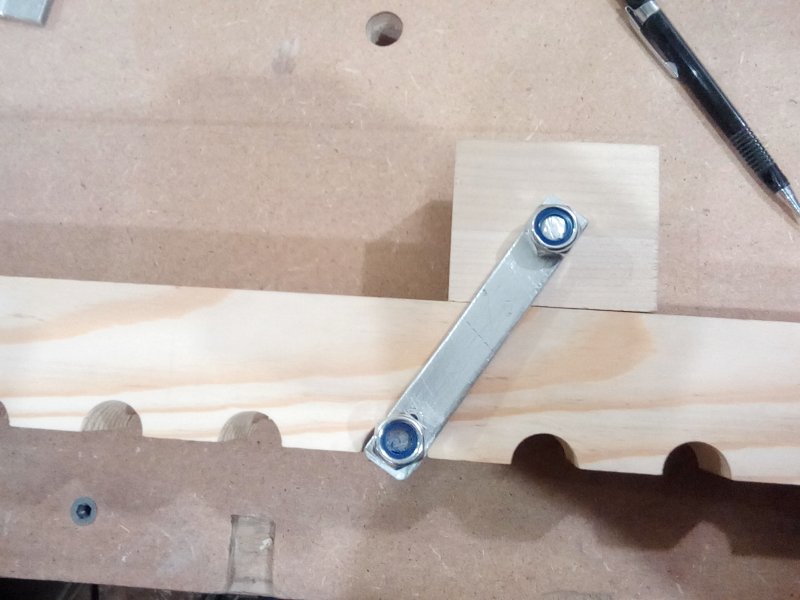

подвижный упор в сборе
подвижный упор в сборе

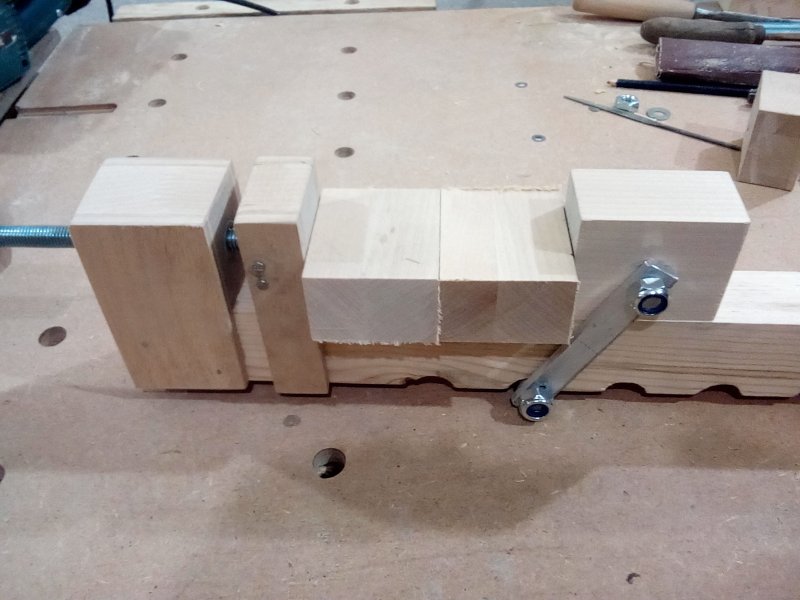

Вот так работает струбцина:

В такой струбцине можно получить сильное сжатие. Также струбцина зажимает параллельно, что хорошо и при склейке щитов и при сборке.

Чертежи и фотографии этапов изготовления можно скачать по ссылке.

В архиве расположен файл с описанием процесса изготовления в формате PDF, а также файл проекта SketchUp.

Александр.

Comment

  • Маленькое замечание: гвозди в подвижный блок желательно установить вертикально на всю высоту бруска. Причина: при затяжке шпилька толкает блок вперёд, боковые ограничители периодически цепляют за основание, и блок наклоняется вперёд.
    Вертикально установленные штифты, ориентируемые проточкой в шпильке, позволяют удержать блок в вертикальном положении.
