Этот фрезерный лифт можно сделать быстро и просто. В использовании он также удобен, а установить погружной фрезер в стол, с этим лифтом дело пары минут

На самом деле мне просто не хотелось делать сложных конструкций и когда на глаза попалась одна из моих струбцин, то я подумал: “Это именно то, что нужно!”

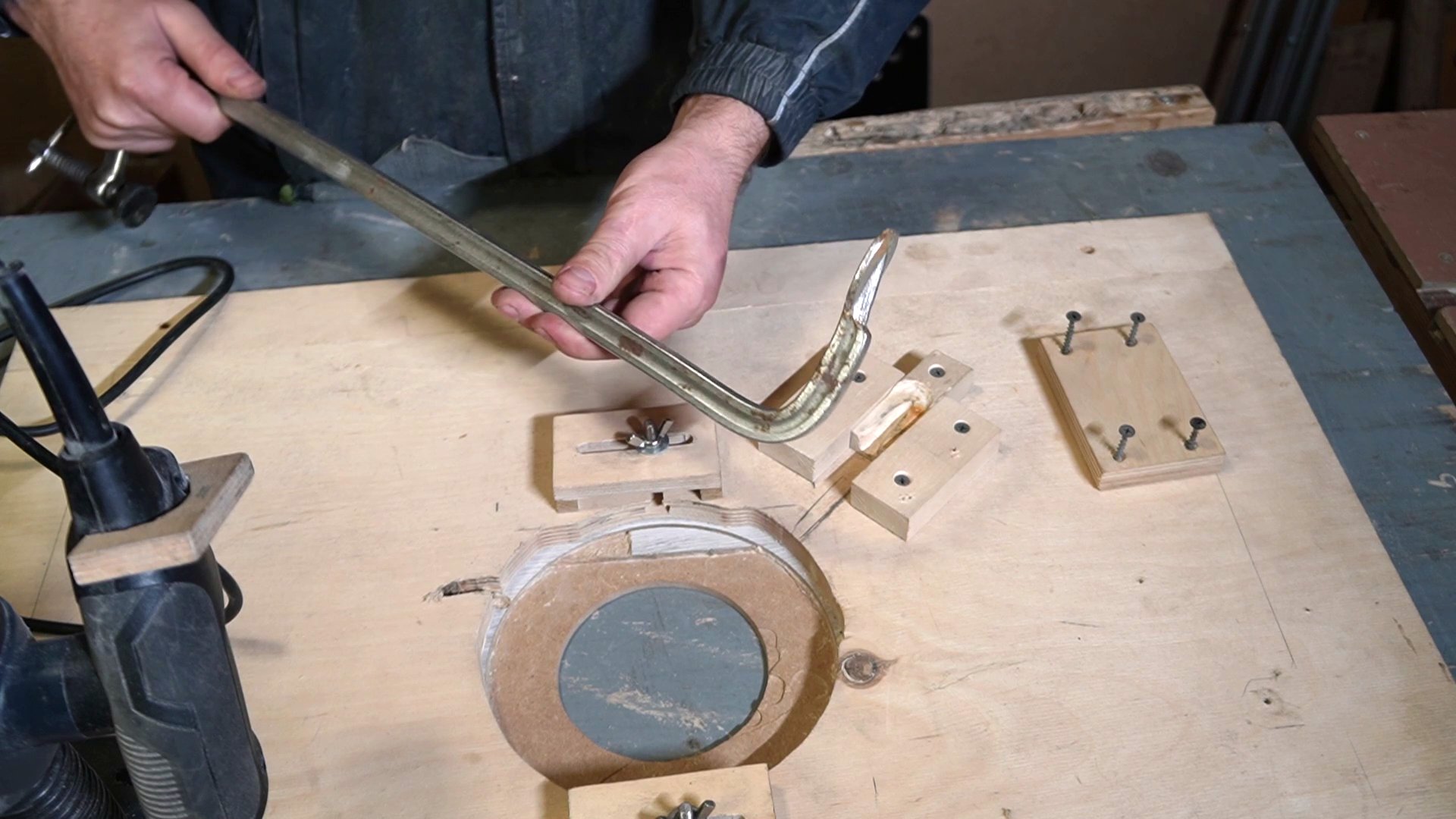

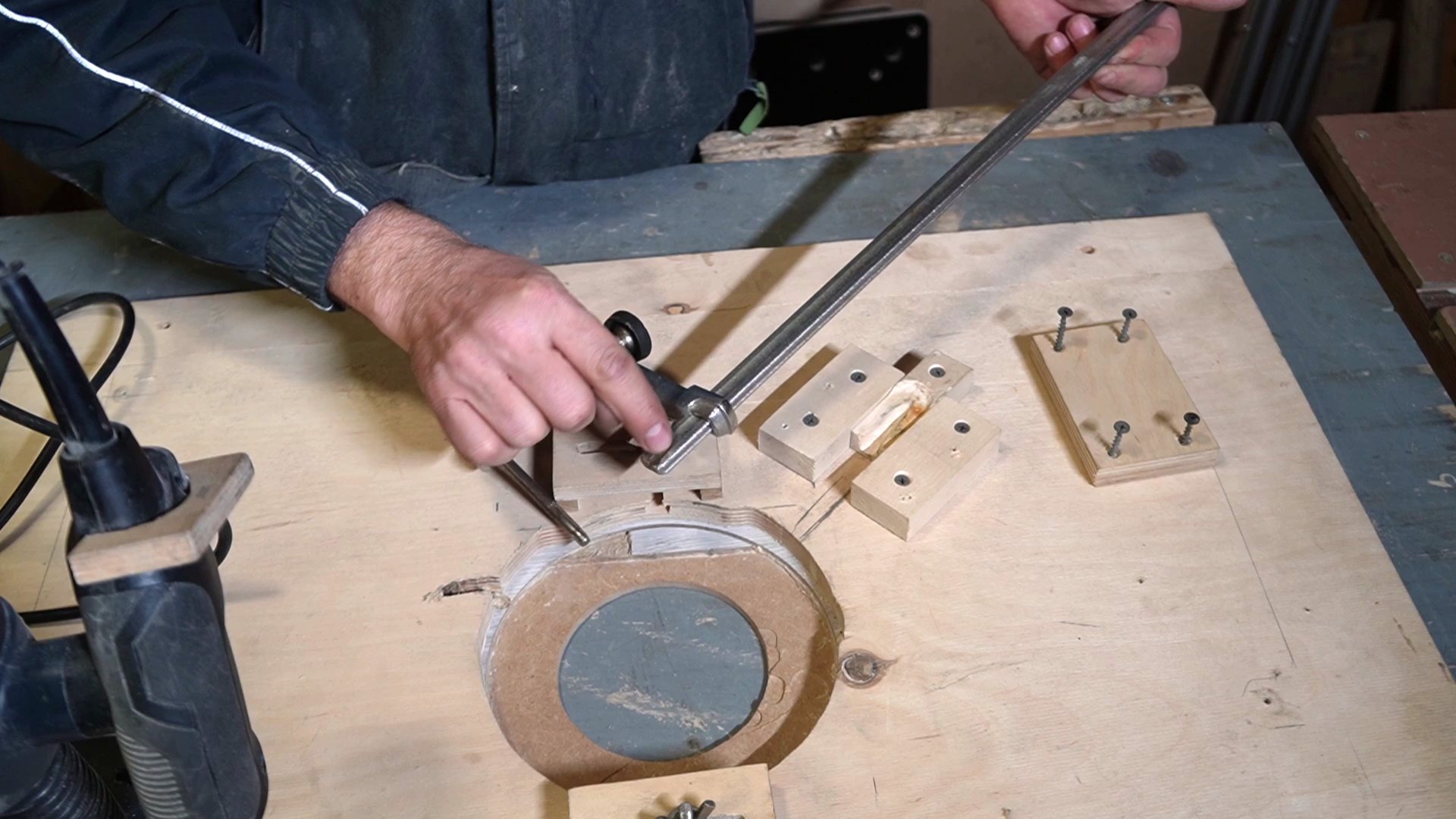

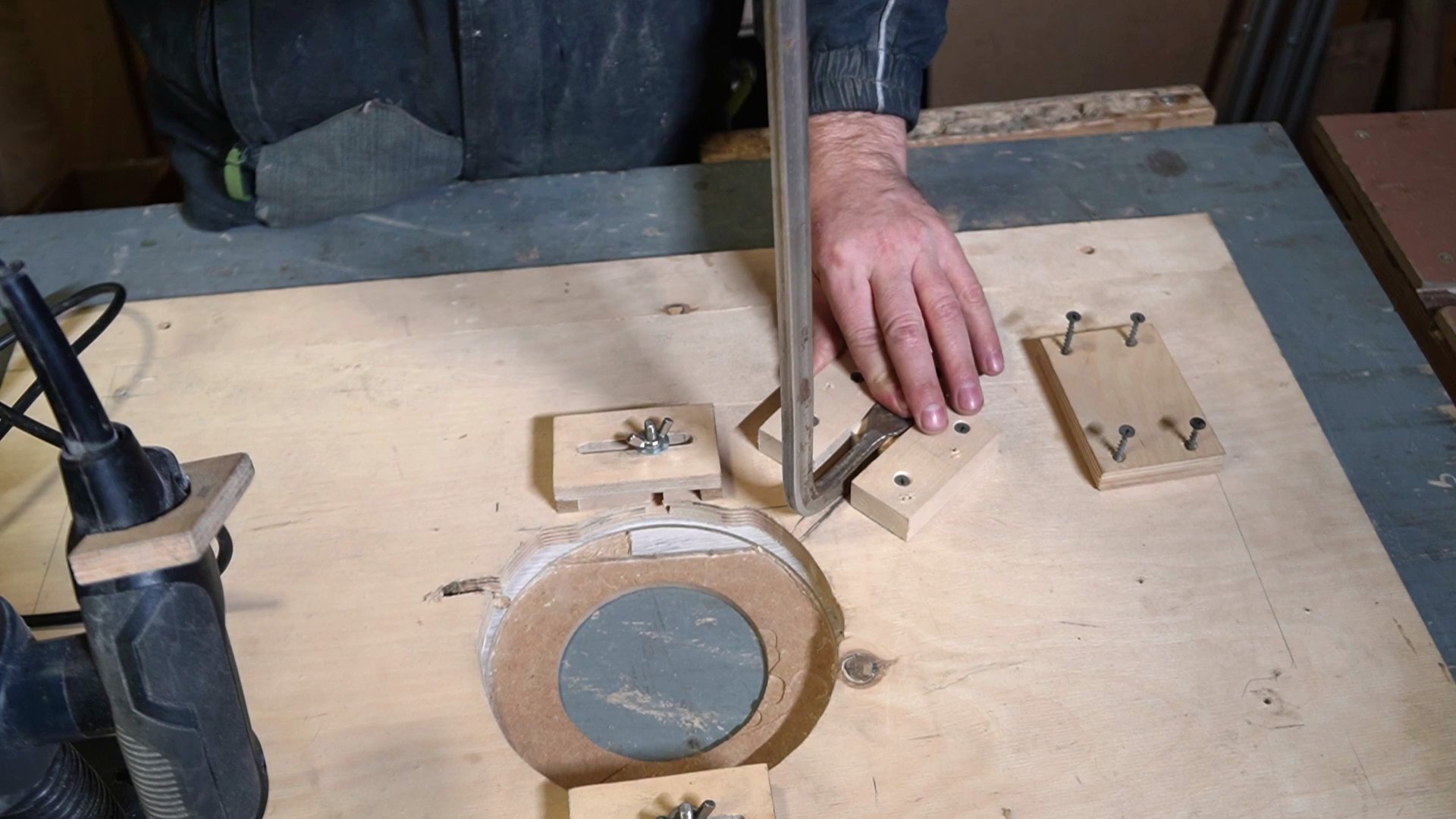

В столе для фрезера, с помощью нескольких брусков я сделал посадочное гнездо для этой струбцины.

Ход винта струбцины 80 мм. и этого вполне достаточно для поднятия фрезера, если не хватит, то всегда можно зафиксировать фрезер флажком и привести винт в стартовую позицию.

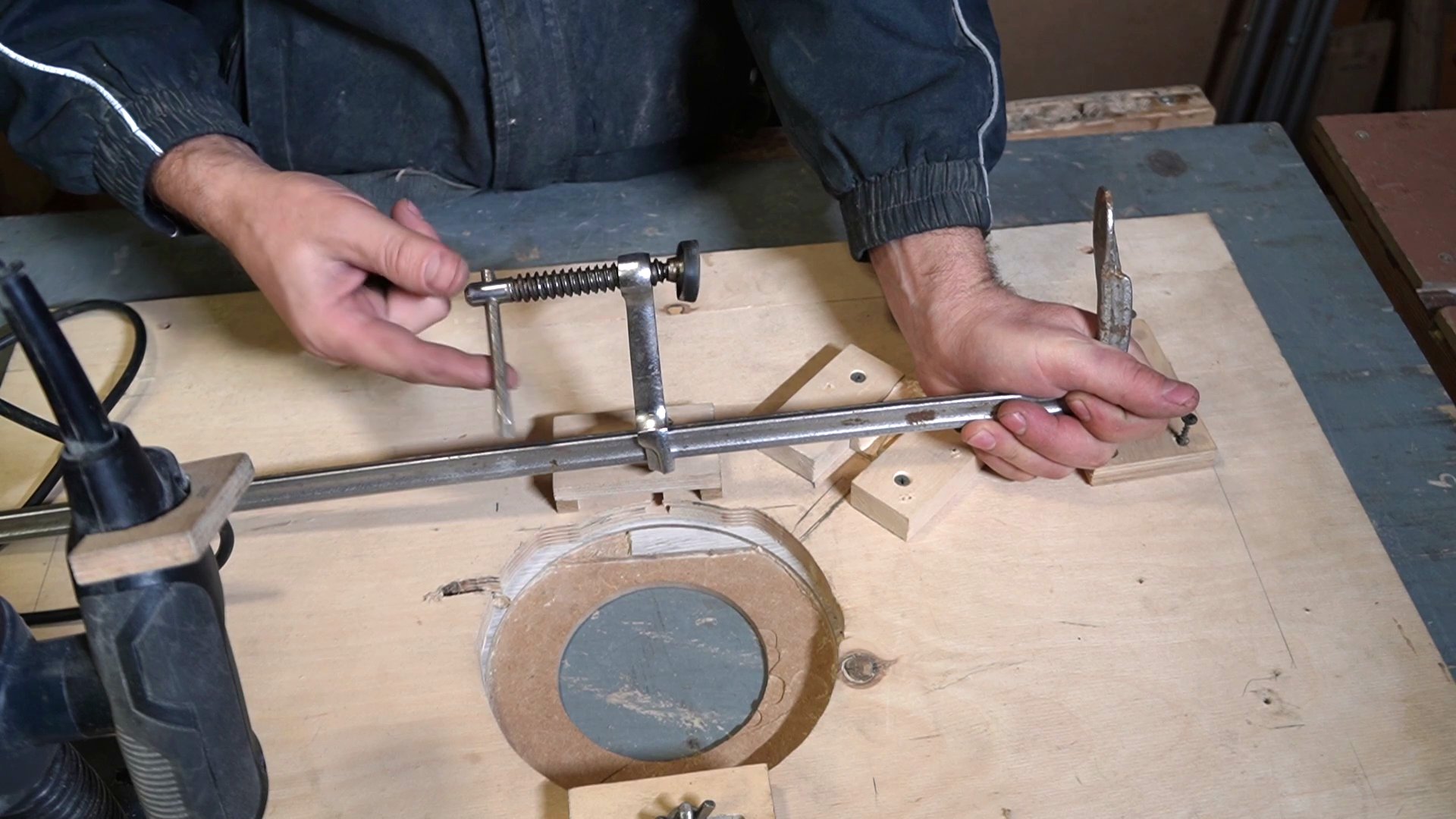

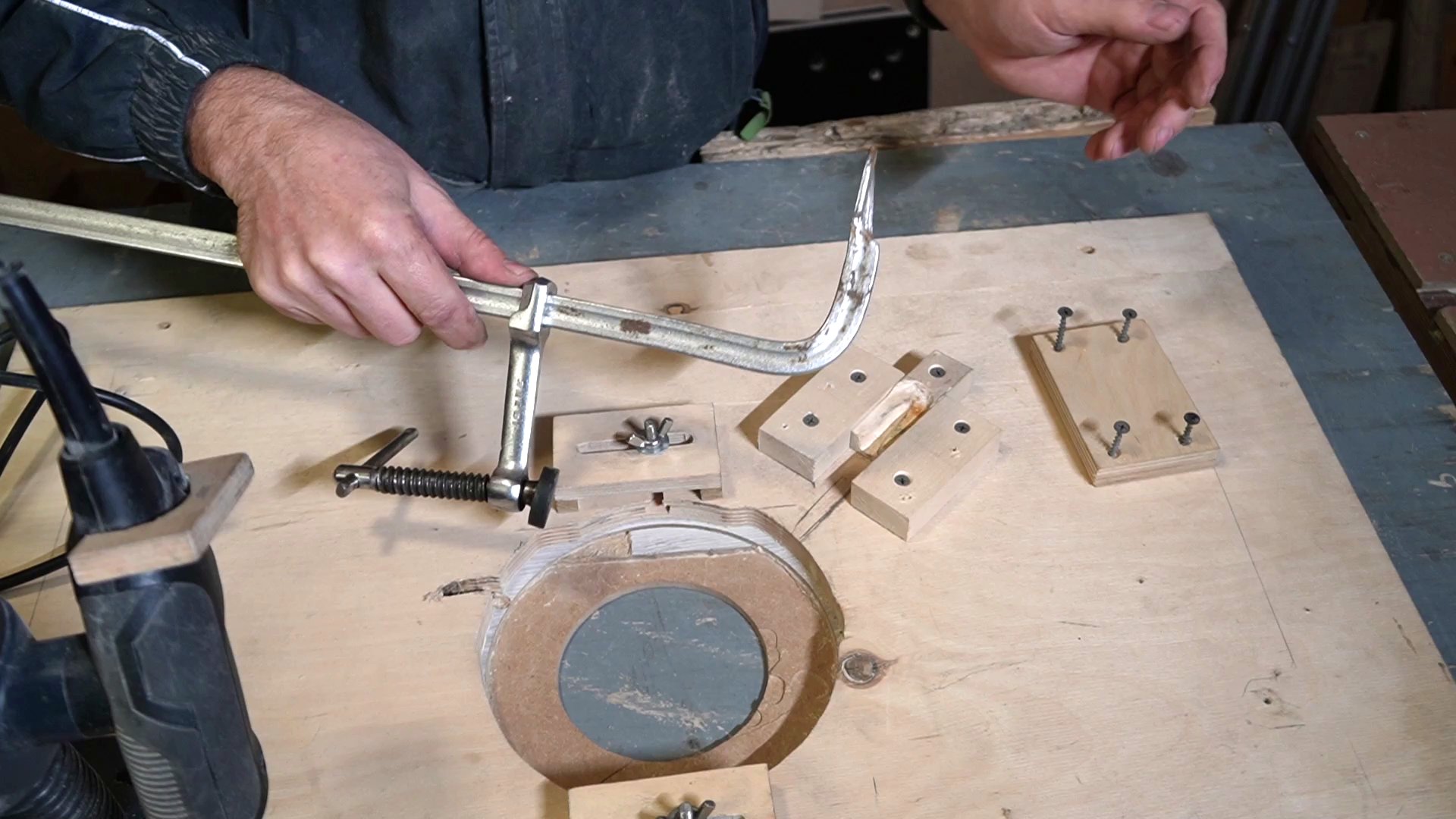

Есть ещё один момент при использовании струбцины в качестве фрезерного лифта. Для этого подвижную часть нужно перевернуть на другую сторону струбцины.

В большинстве случаев для этого достаточно спилить штифт на конце струбцины.

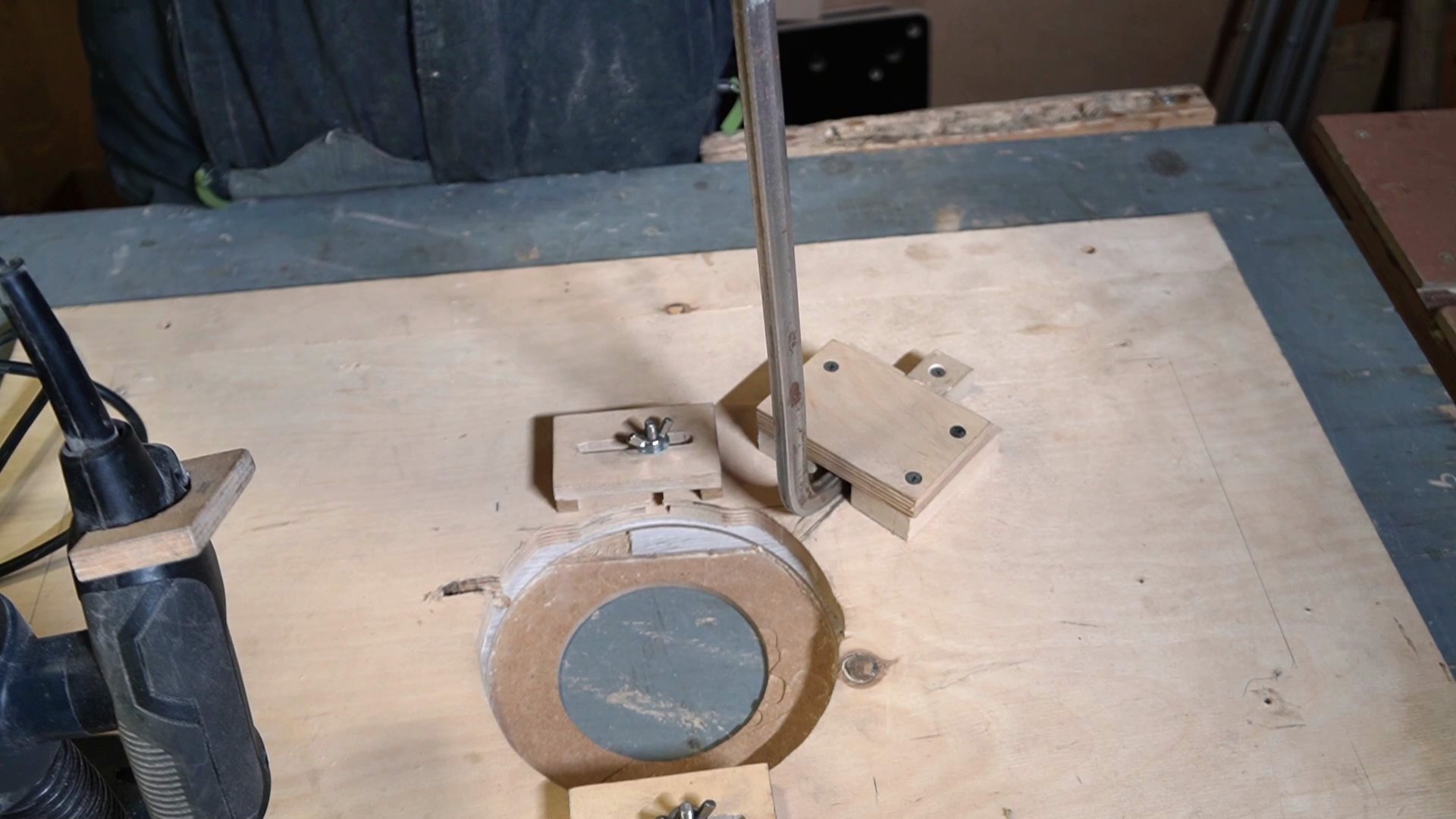

Основная подготовка сделана и можно уже закреплять струбцину на фрезерном столе.

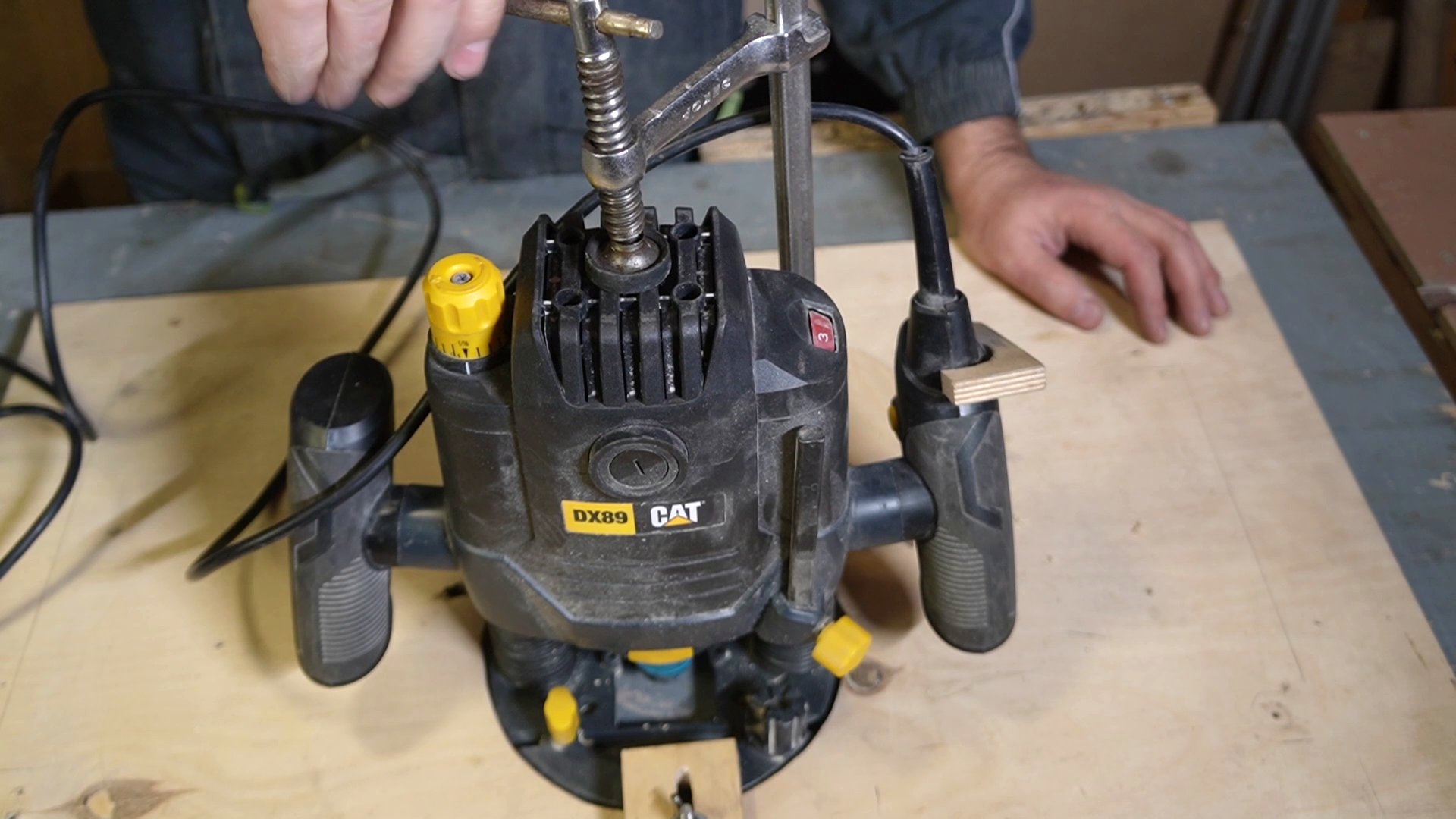

Для начала я протестировал работу лифта в перевернутом виде. Установил фрезер в стол, опустил его винтом струбцины, зафиксировал флажок и проверил микроподсторойку. Всё сработало отлично.

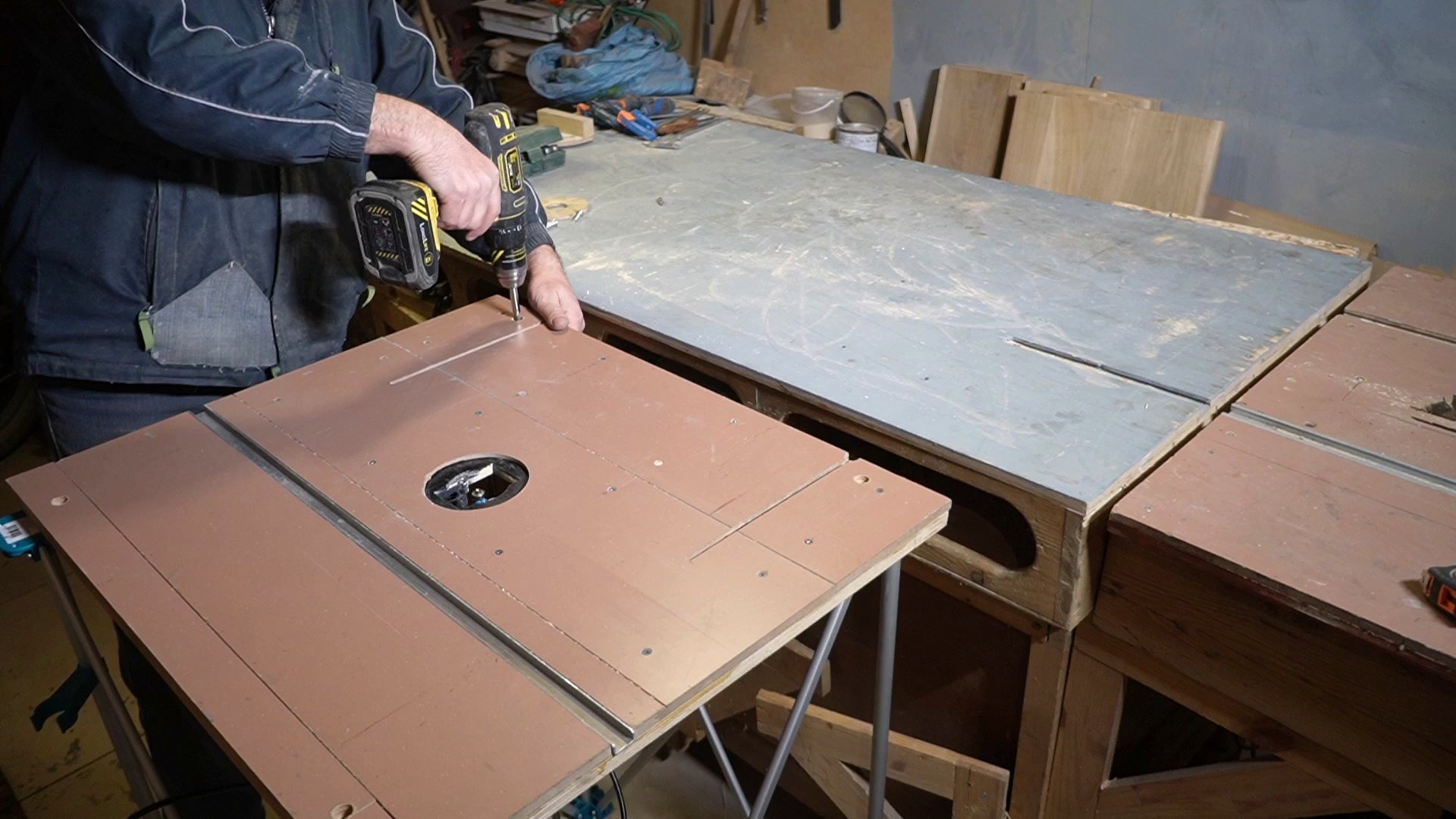

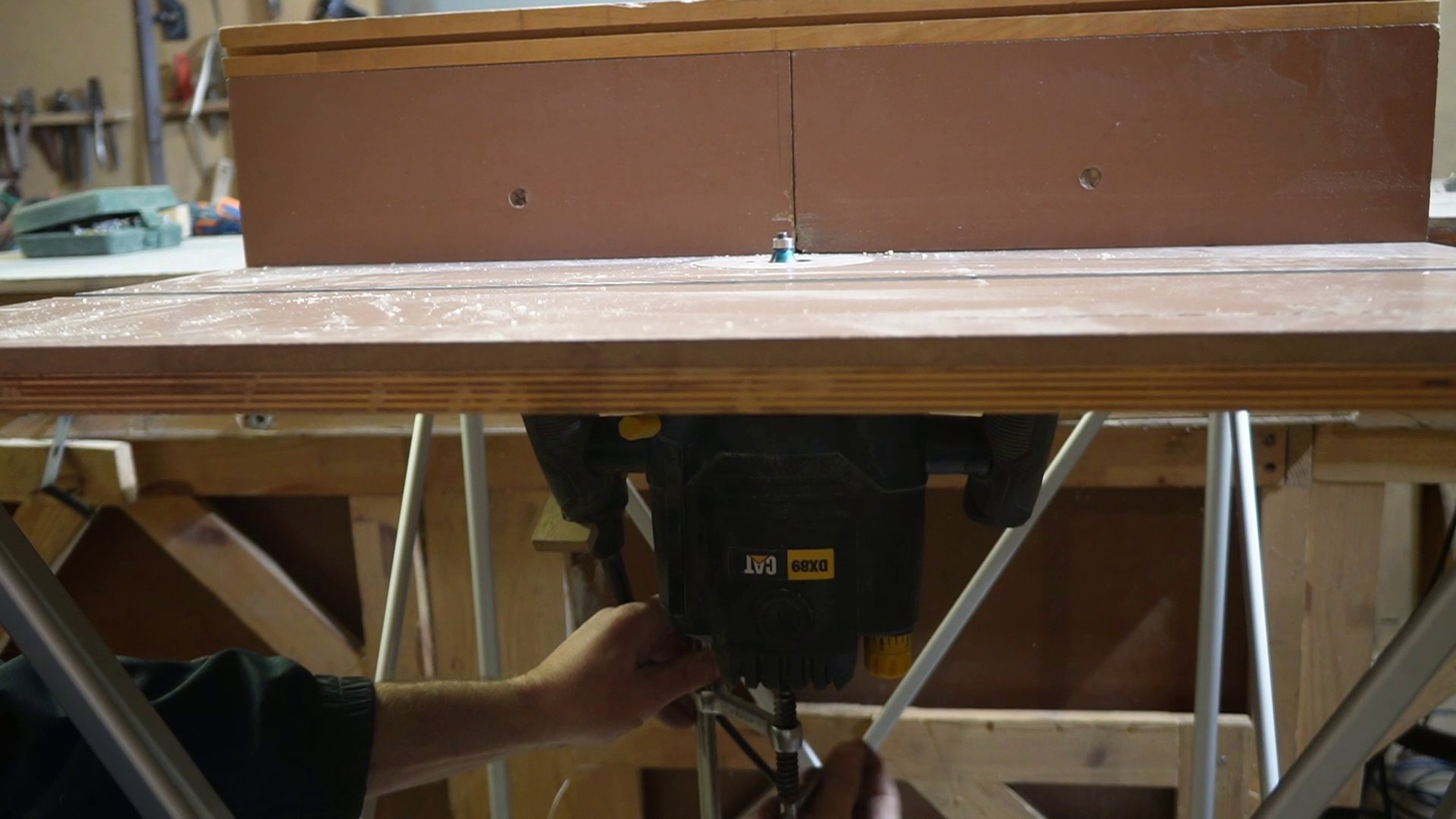

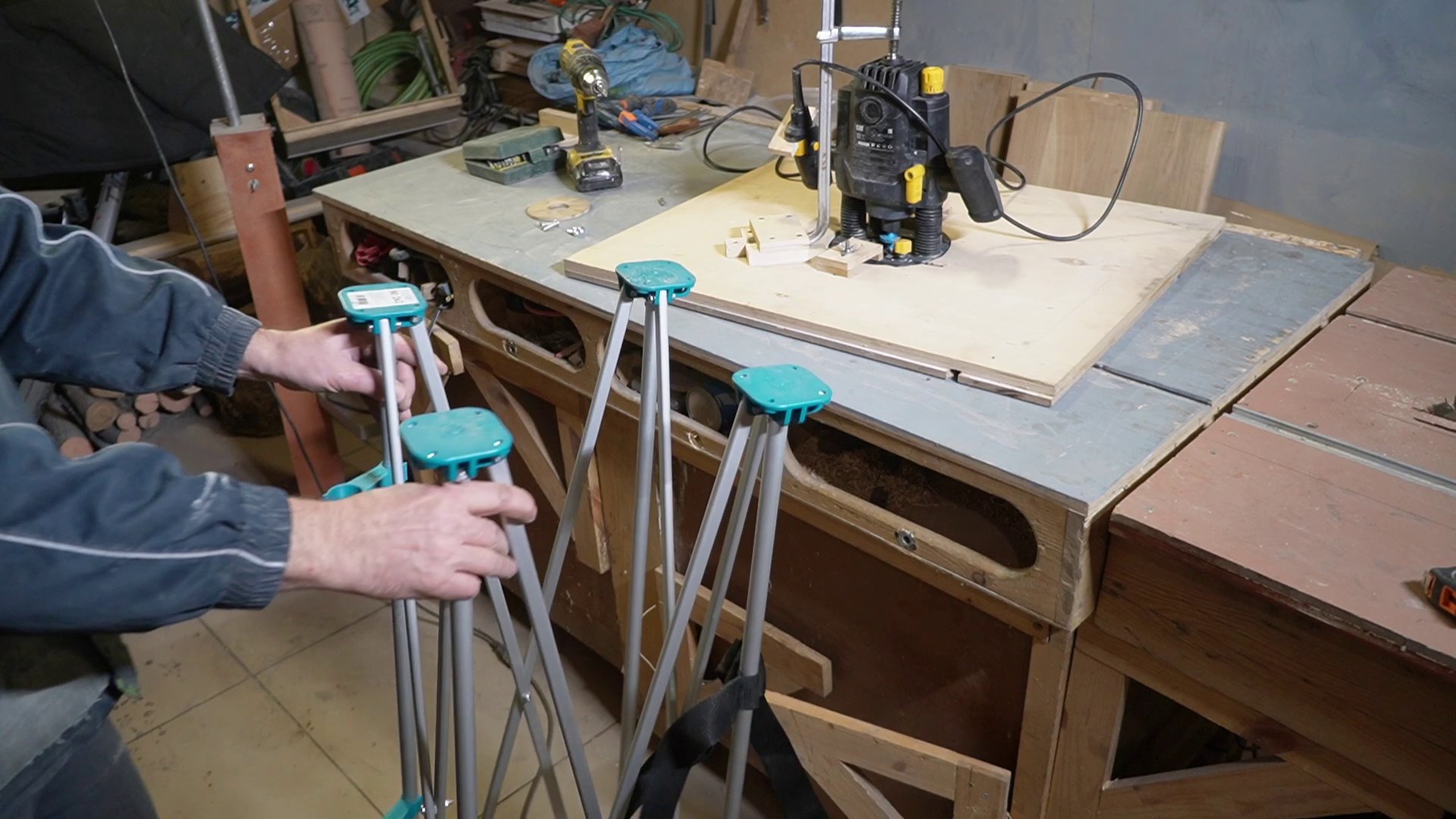

Теперь можно ставить фрезерный стол на основание и проверять лифт уже в рабочем положении. Основание для фрезерного стола это часть мобильного верстака. Подробнее об этом верстаке можно узнать из этого видео.

Удобная вещь для небольшой мастерской. Легкая и устойчивая конструкция в собранном состоянии. Привести фрезерный стол в рабочее состояние или разобрать на части, освободив пространство в мастерской, можно за 5 минут. я приобретал верстак вот здесь.

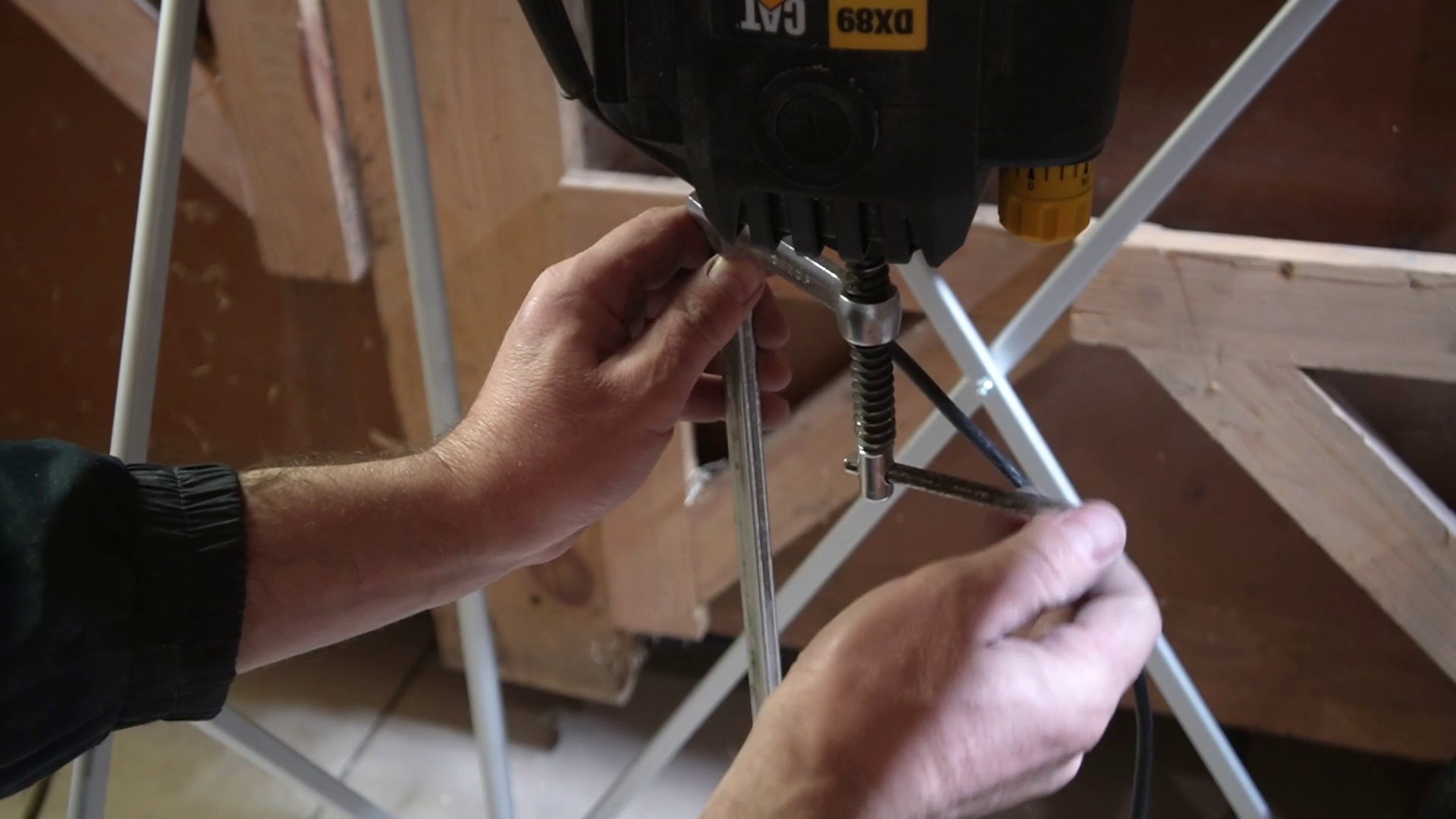

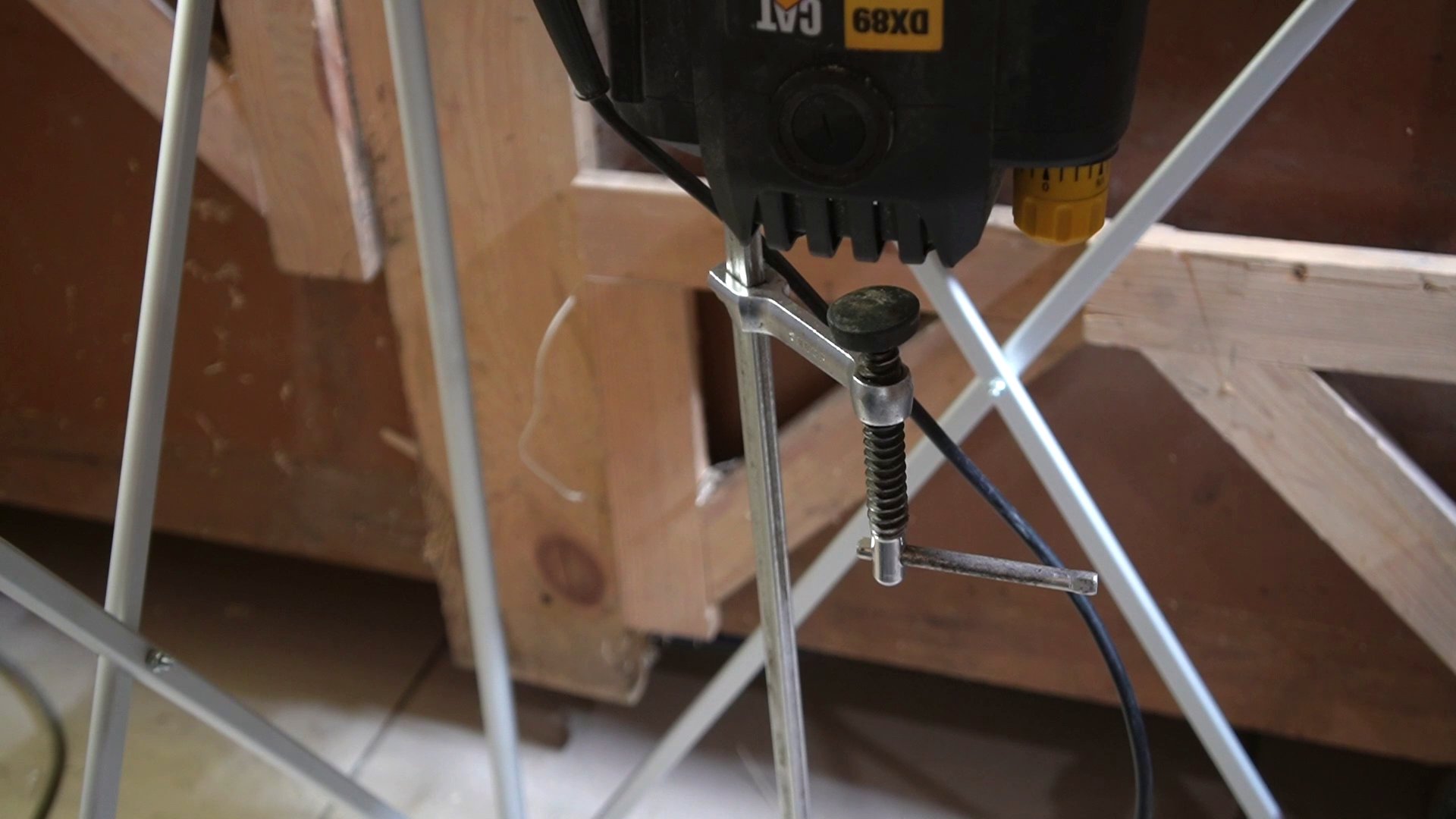

А использовать этот лифт просто: винт струбцины подводится к фрезеру, с его помощью фрезер поднимается на нужную высоту, далее положение фрезера фиксируется флажком, а винтом микроподсройки окончательно настраивается фреза.

Как итог

Получилось простое и рабочее решение лифта для фрезера в самодельном фрезерном столе.

Спасибо что дочитали.
