Простая замена большому подшипнику для фрезы
Александр

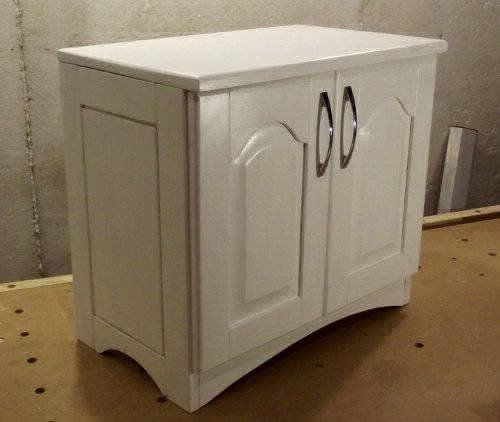

При изготовлении небольшой тумбы мне потребовалось сделать паз в верхней фигурной поперечине фасада.
У фрезы, которой я делал все прямые пазы в рамке фасады был подшипник, который позволял сделать паз глубиной 14 мм.
Такой глубокий паз здесь был не нужен, а искать подходящий по диаметру подшипник ради двух фасадов желания не было. (Да и стоят такие большие подшипники около 1000 руб\шт)

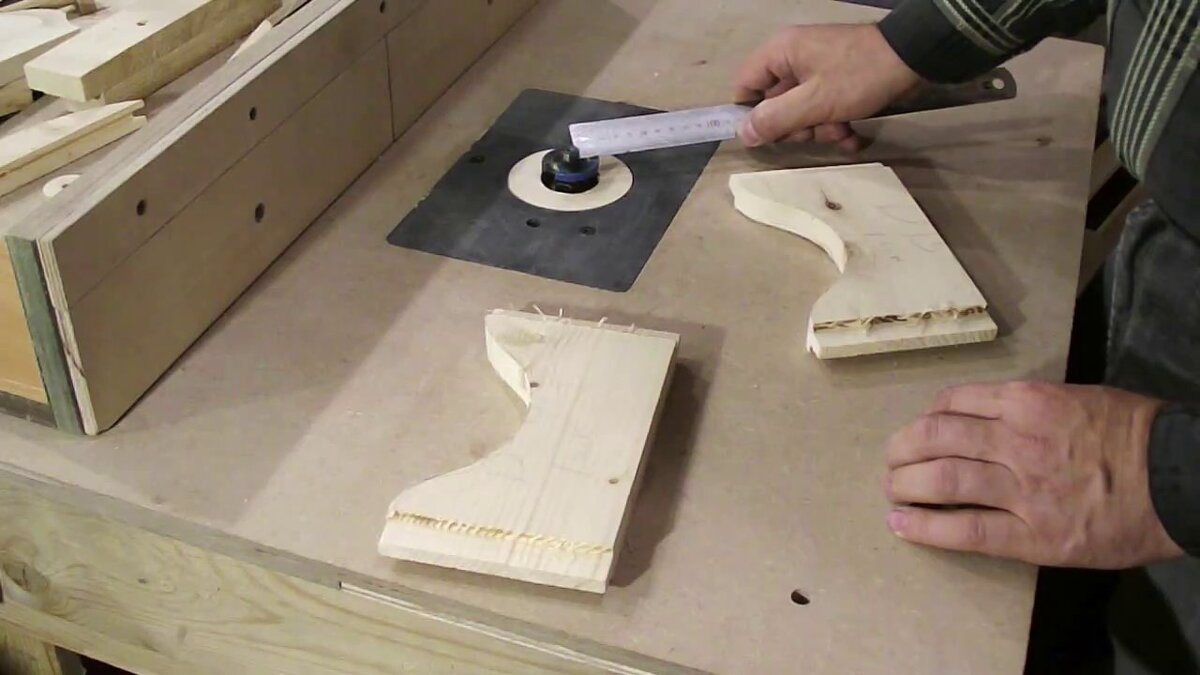

Фреза 40 мм диаметром, паз мне нужен 5 мм глубиной, подшипник соответственно 30 мм. Замену я решил сделать из фанеры.

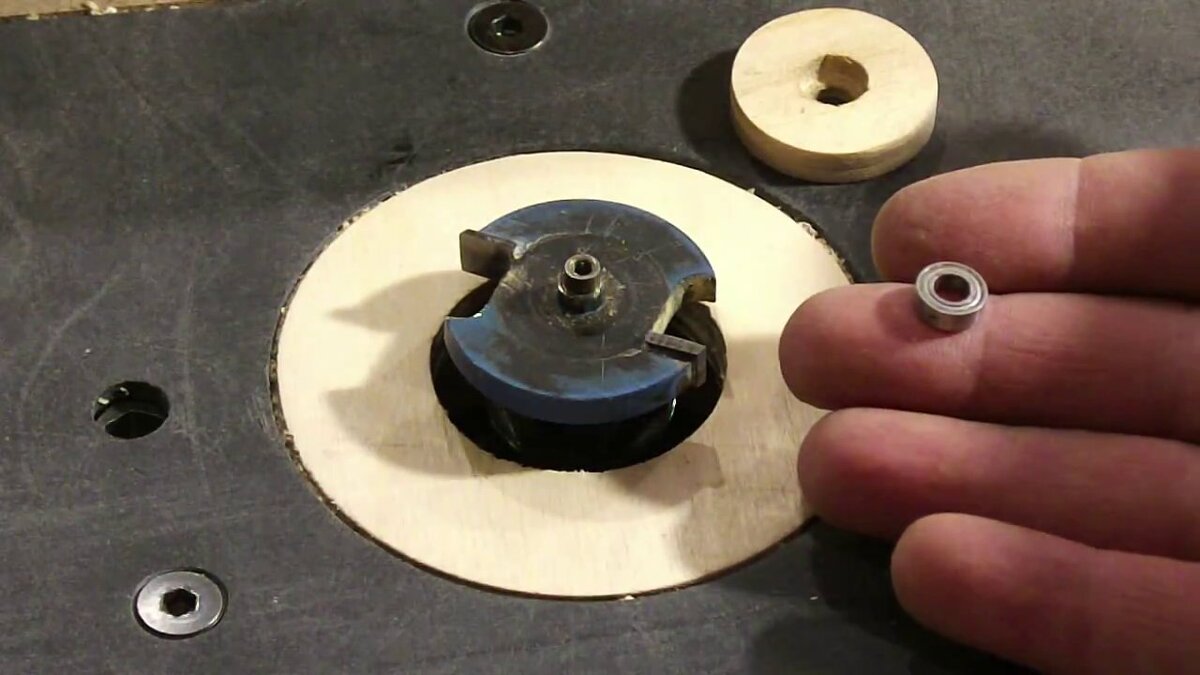

Круг из фанеры делал сверлом балеринка. Просверлил в центре отверстие 10 мм под маленький подшипник. Сначала поставил этот маленький подшипник, а сверху установил фанерный круг.

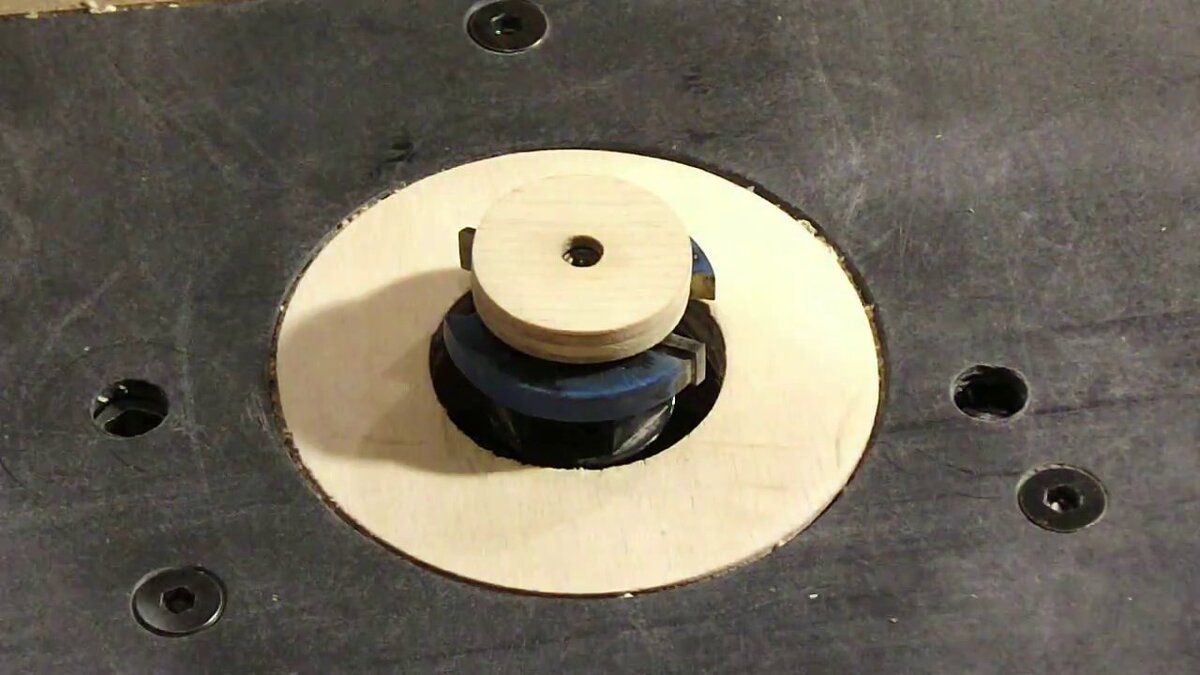

Прижал все это шайбой и винтом. Винт не затягивал, чтобы фанерный круг мог вращаться.

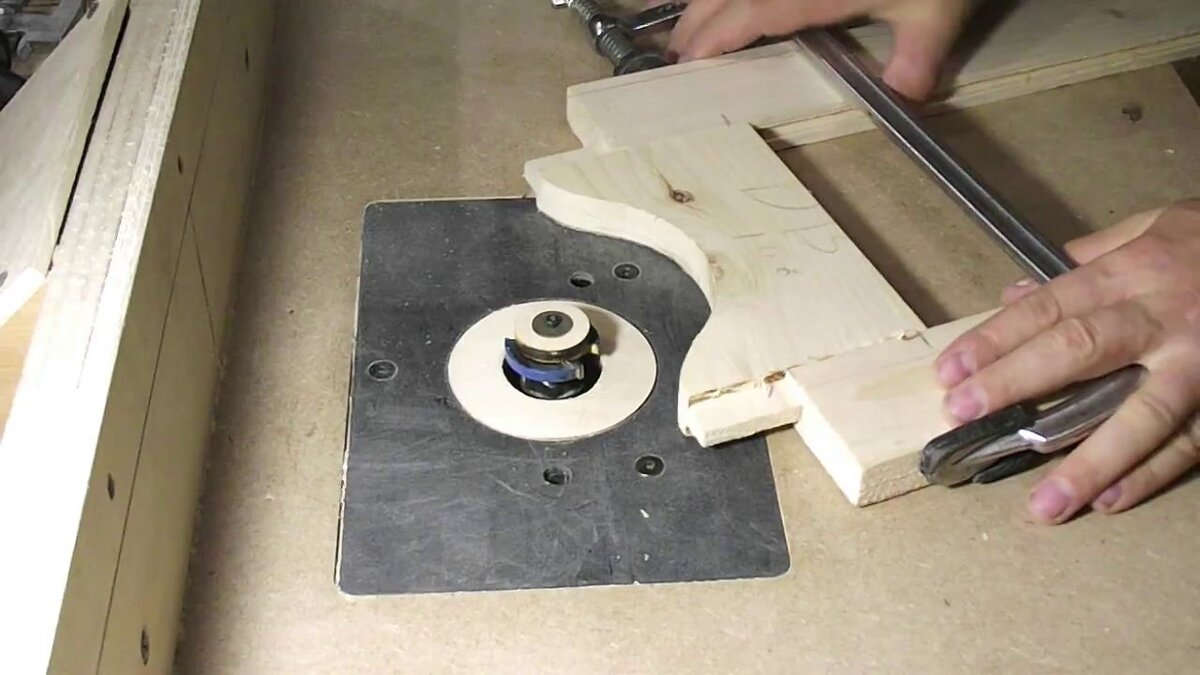

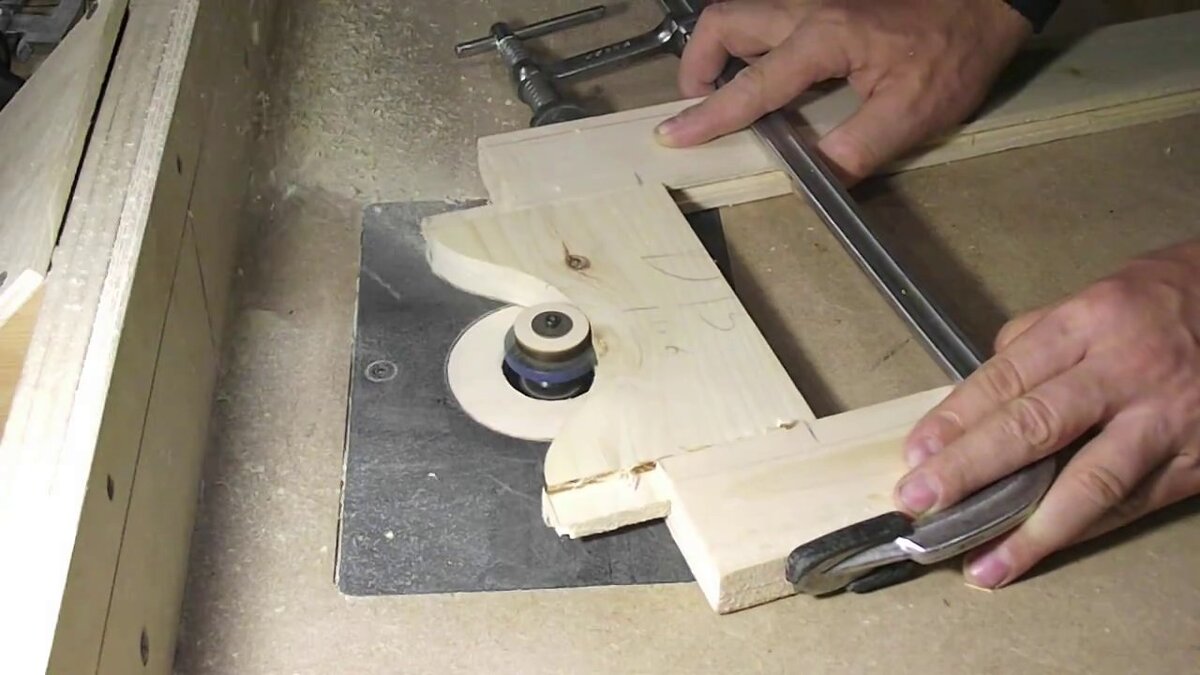

Поскольку перемычка довольно маленькая, то я зажал её между стоевых струбциной. Так держать деталь получилось надежнее, чем просто руками.

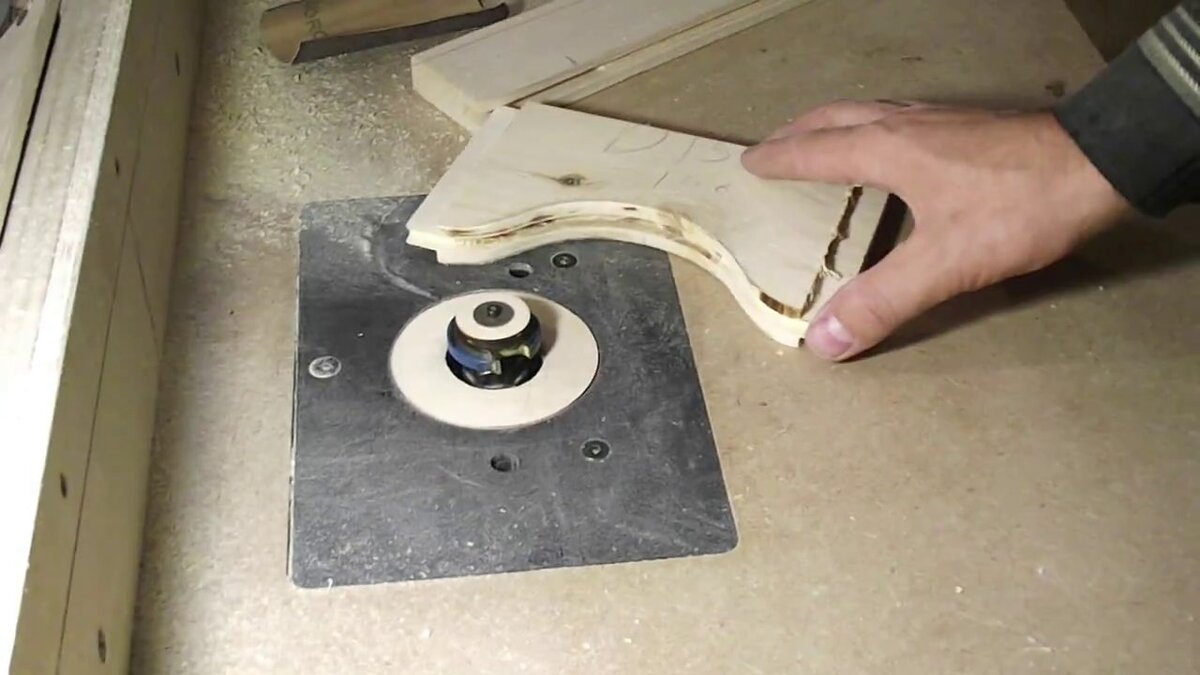

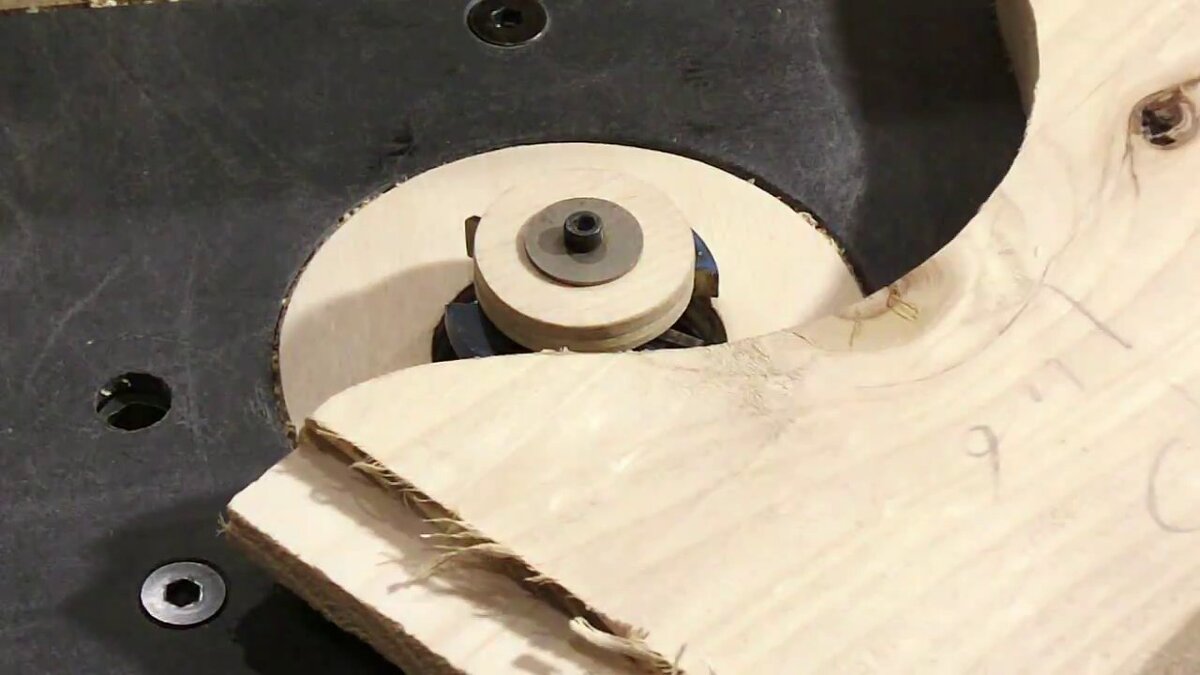

Далее с опорой на такой импровизированный подшипник сделал паз в верхней фигурной перемычке фасада. Хотя это фанерный круг и вращался, но все же недостаточно свободно. Потому на перемычке местами получились прижоги, которые легко сошлифовались в дальнейшем.
Получилась простая и рабочая замена большому подшипнику для фрезы.
