Изготовление деревянных струбцин для склеивания тонких щитов
Александр
Предлагаю посмотреть на конструкцию струбцин из дерева, который хорошо подходят для склеивания тонких щитов.
У этих струбцин винт прижима расположен довольно близко к основанию струбцины и это позволяет аккуратно сжимать довольно тонкие заготовки.
Как делались. Размеры
Далее расскажу последовательность изготовления с указанием размеров деталей.

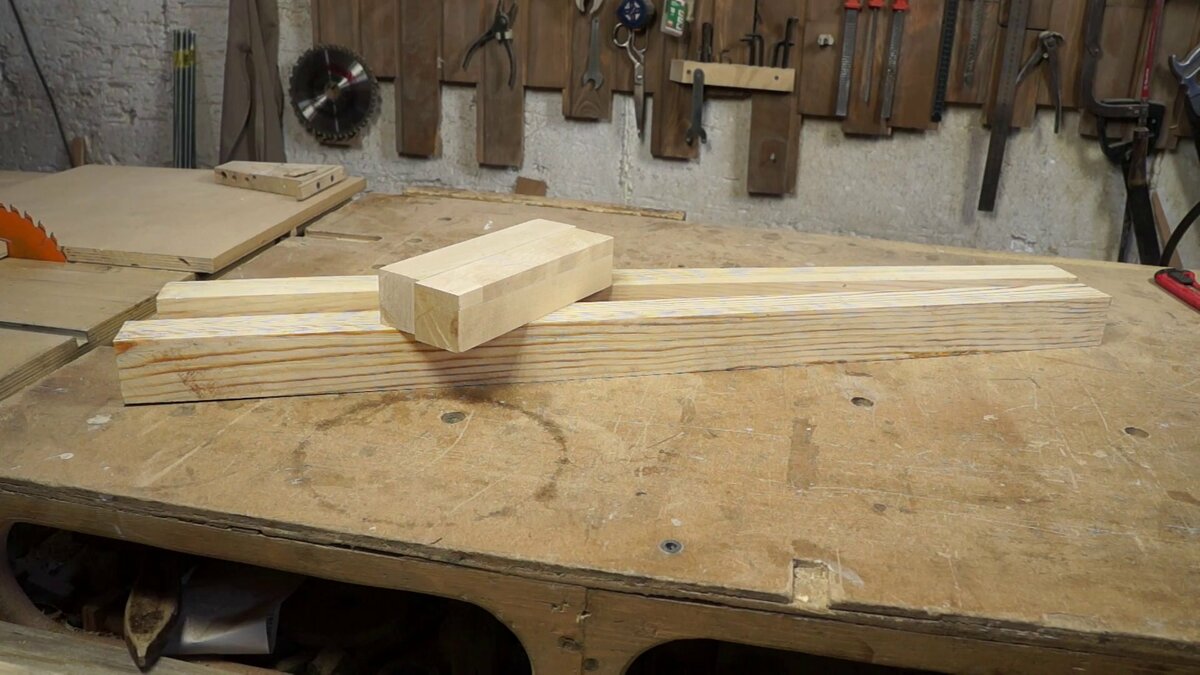

При изготовления этих струбцин, я использовал для основания сосновые бруски 40х45х800 мм. , а остальные детали делал из березы.

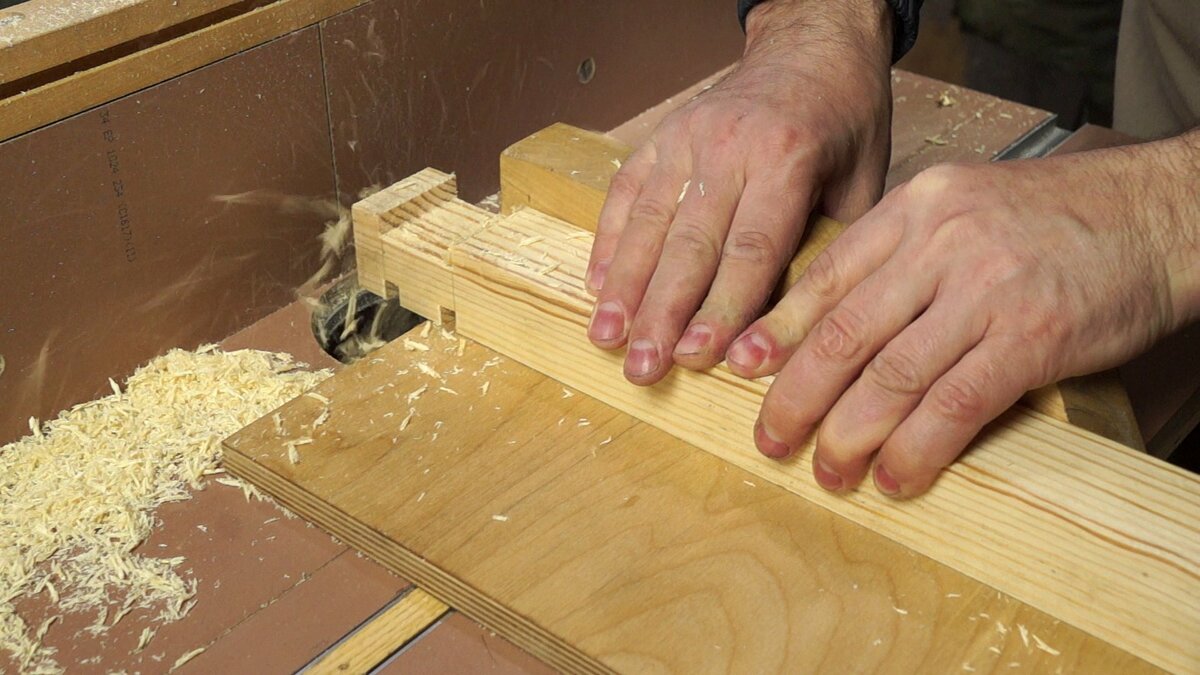

В длинных брусках я сделал на фрезере пазы.
Брусок для винтового прижима я сначала сделал в два раза длиннее, чем нужно - 182х40х45 мм. Разметил на нем паз и сразу просверлил несколько отверстий, чтобы легче было делать этот паз.

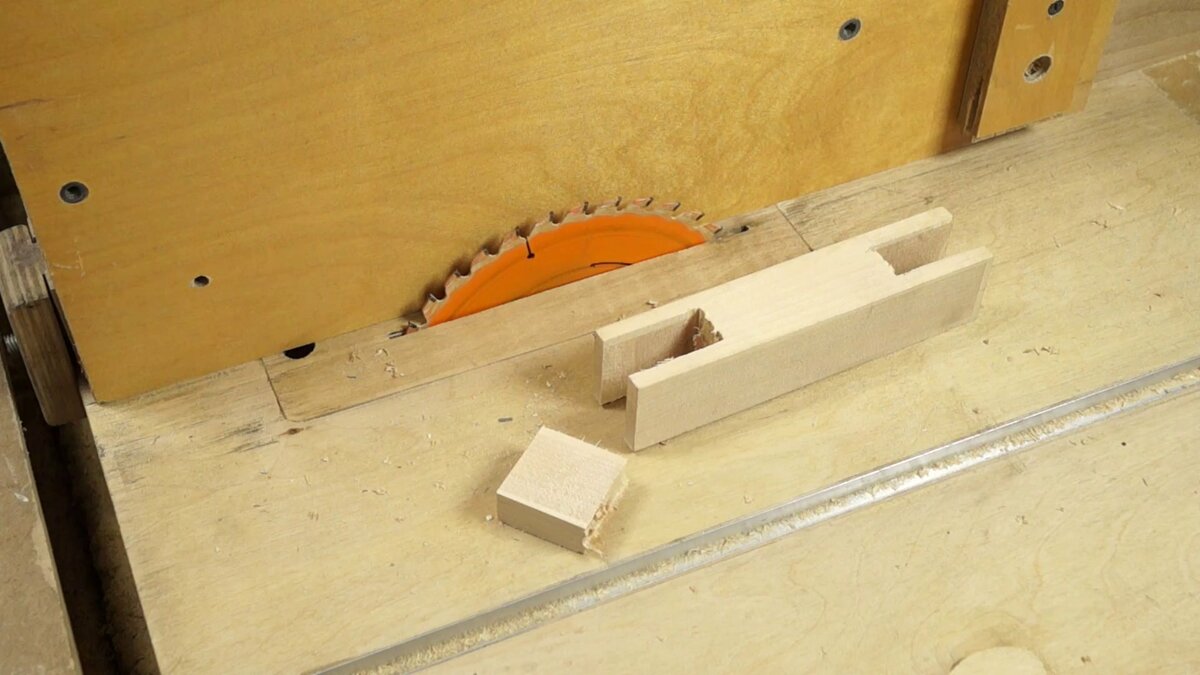

Пазы делал на циркулярке с помощью приспособления, о котором рассказывал ранее.

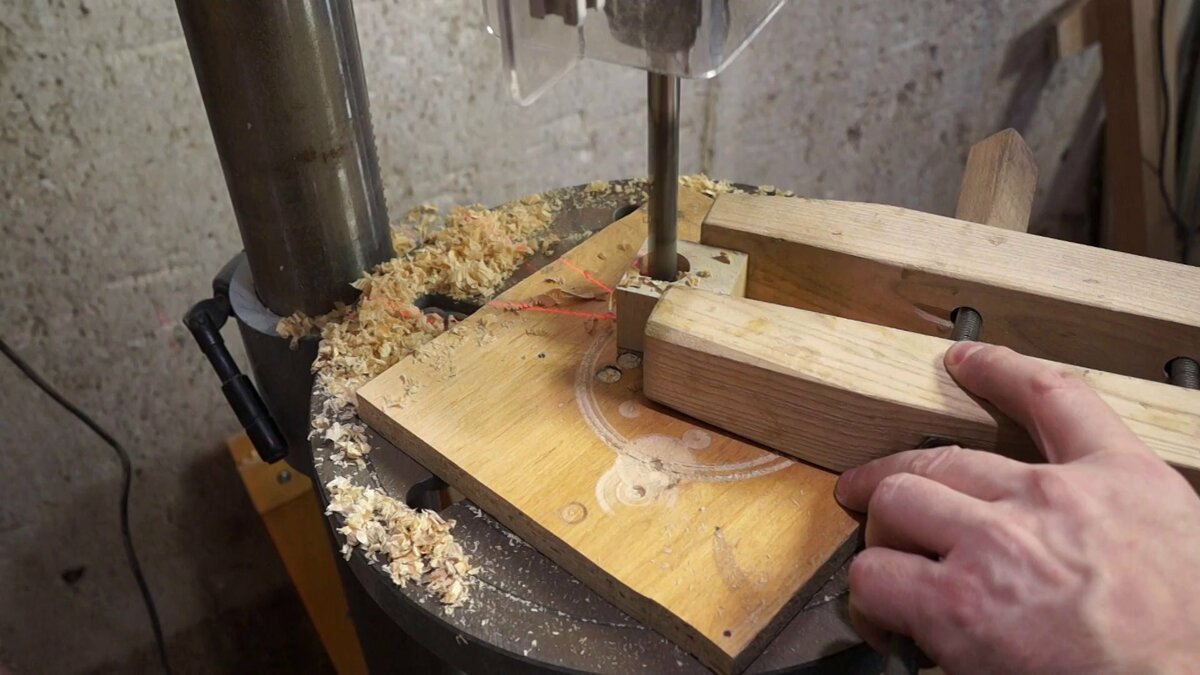

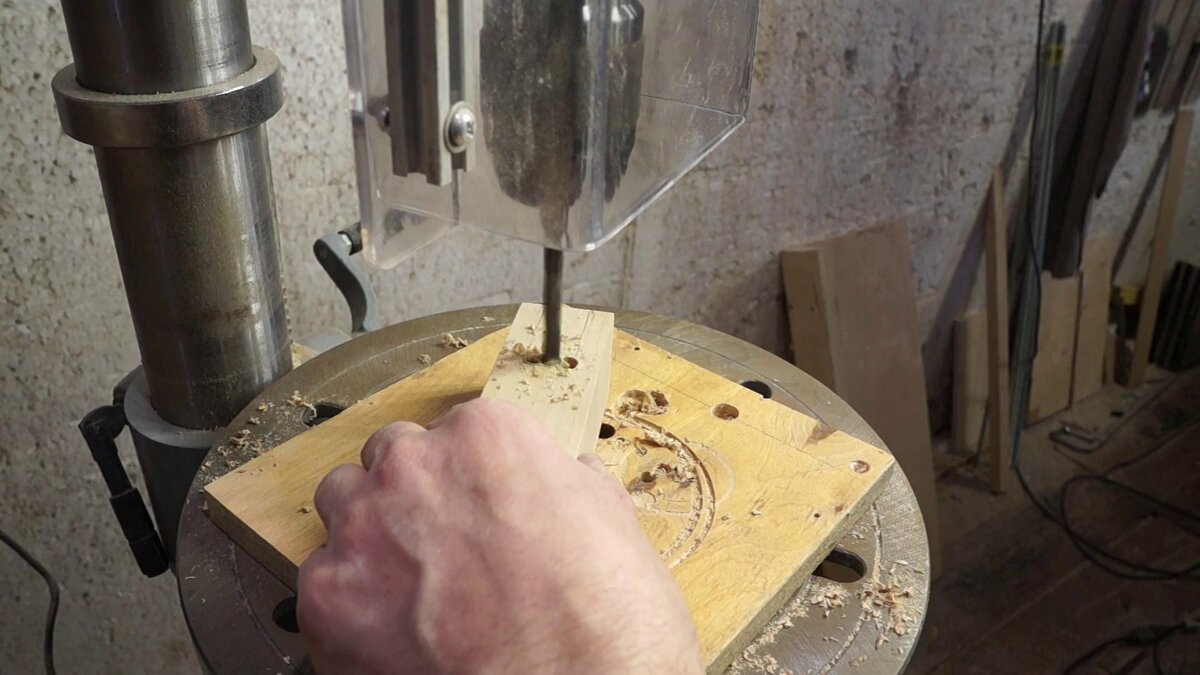

Далее эти детали распилил, и на сверлильном станке подготовил деталь для установки винта.
Как можно ближе к пазу просверлил сначала отверстие 19 мм., а затем 12 мм. Отверстие сверлил по центру бруска на расстоянии 30 мм от верха.

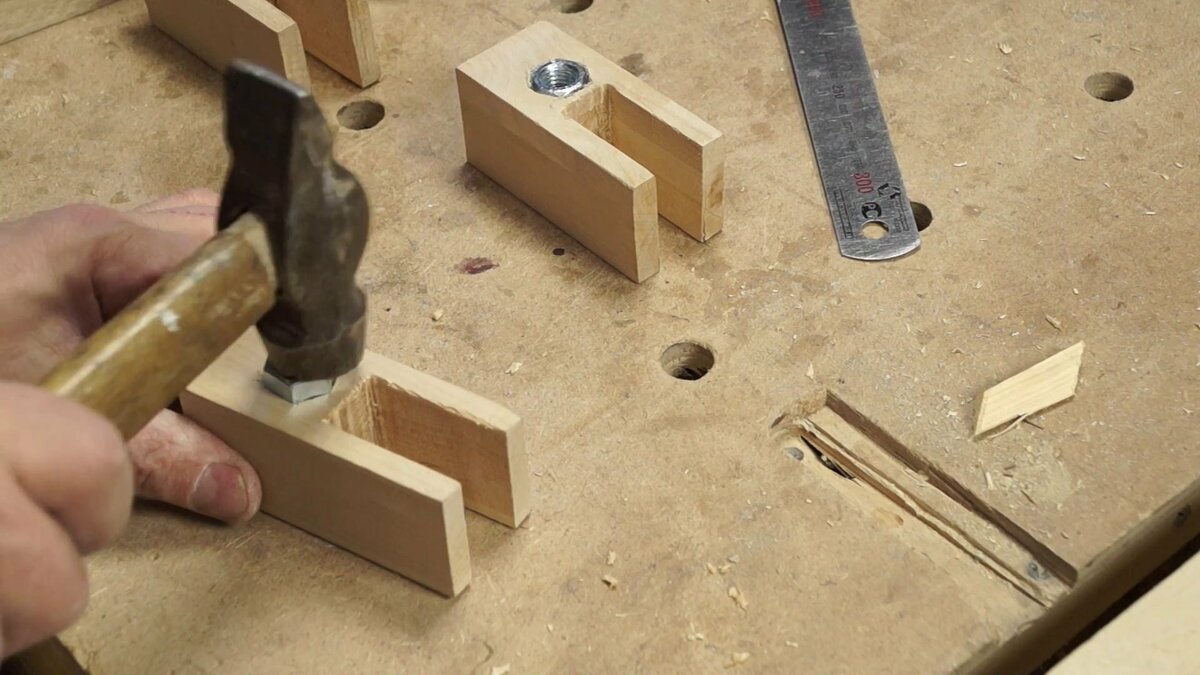

В отверстие 19 мм можно плотно забить гайку для шпильки с резьбойМ12.

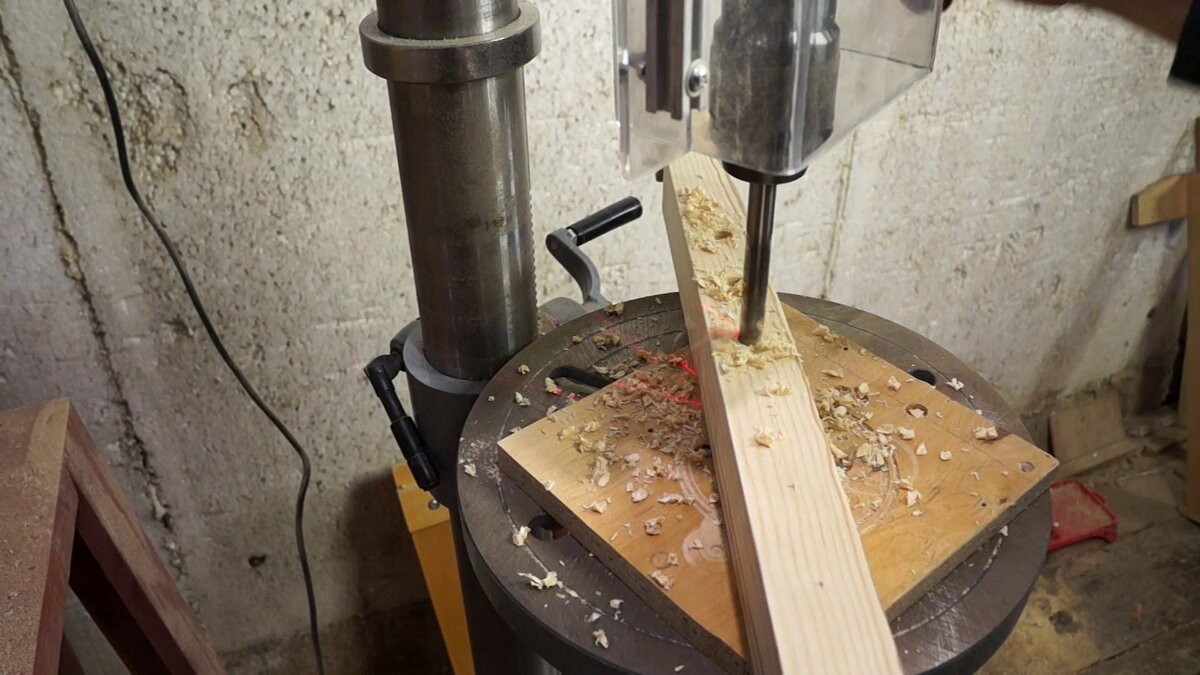

В основании струбцины просверлил ряд отверстий с шагом50 мм и глубиной 30 мм. Первое отверстие делал с отступом 120 мм от края упора.

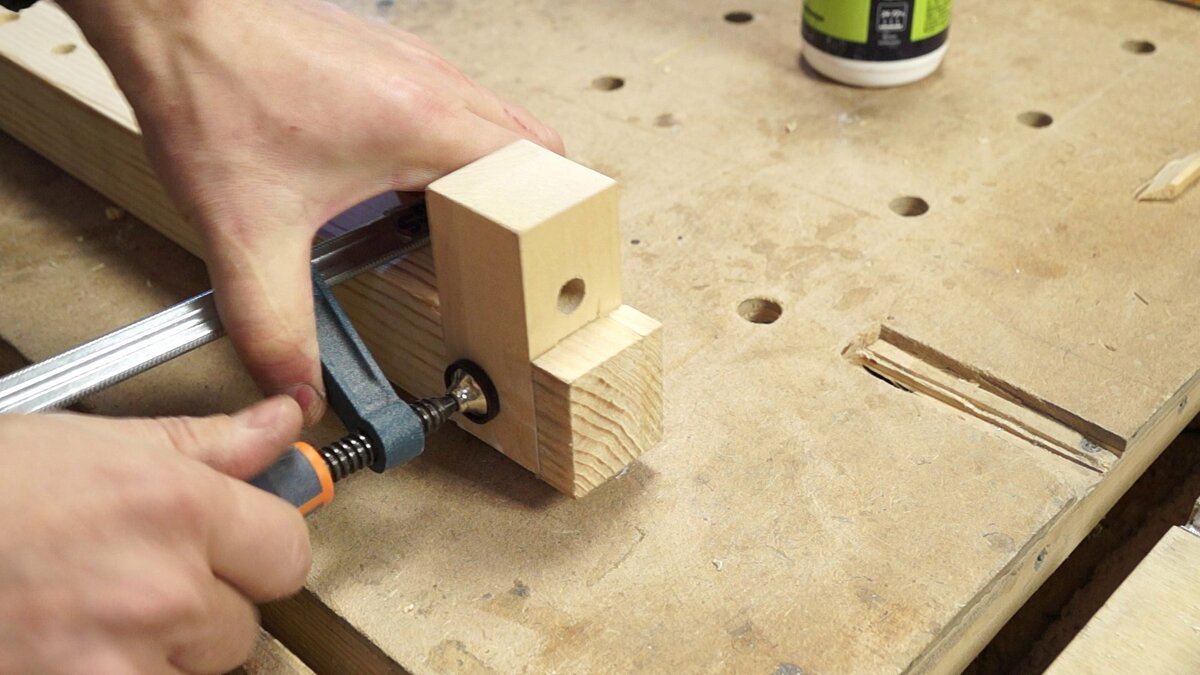

Упор, с установленной гайкой вклеил в основание струбцины.
А следующим шагом подготовил бруски, которые пошли на передвижной прижим и на винтовой прижим.

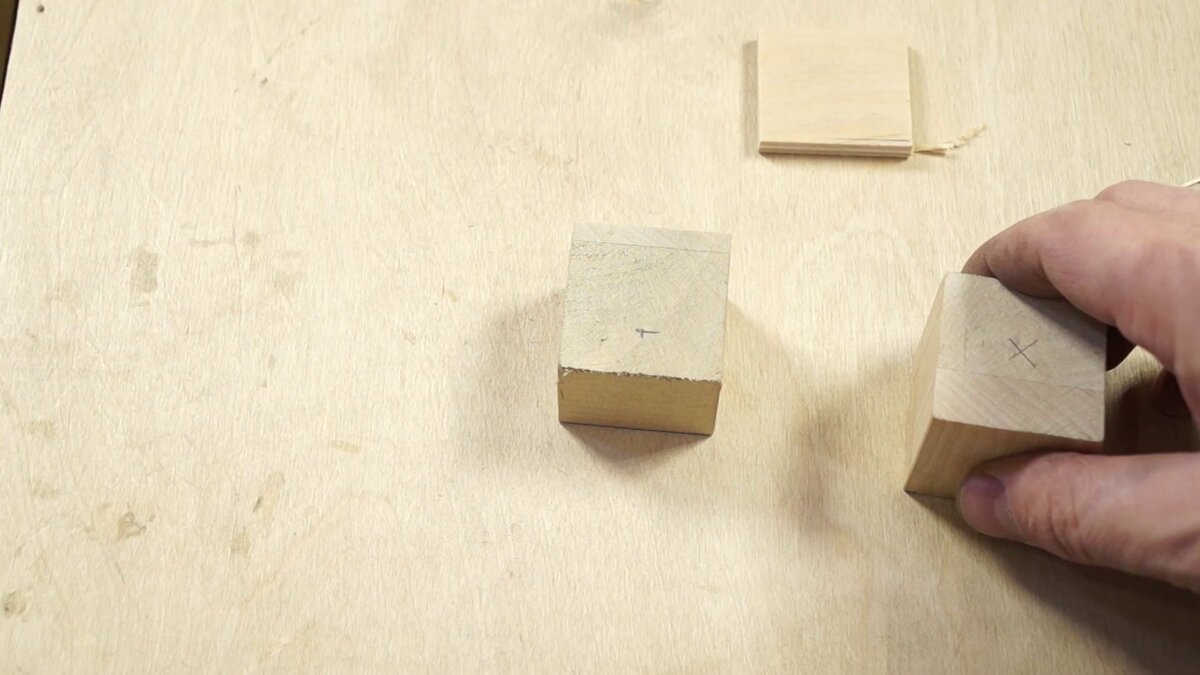

Для передвижного прижима отрезал брусок размером 40х40х42 мм., а для винтового прижима подготовил две детали: брусок 40х42х30 мм. и фанеру 40х42х6 мм.

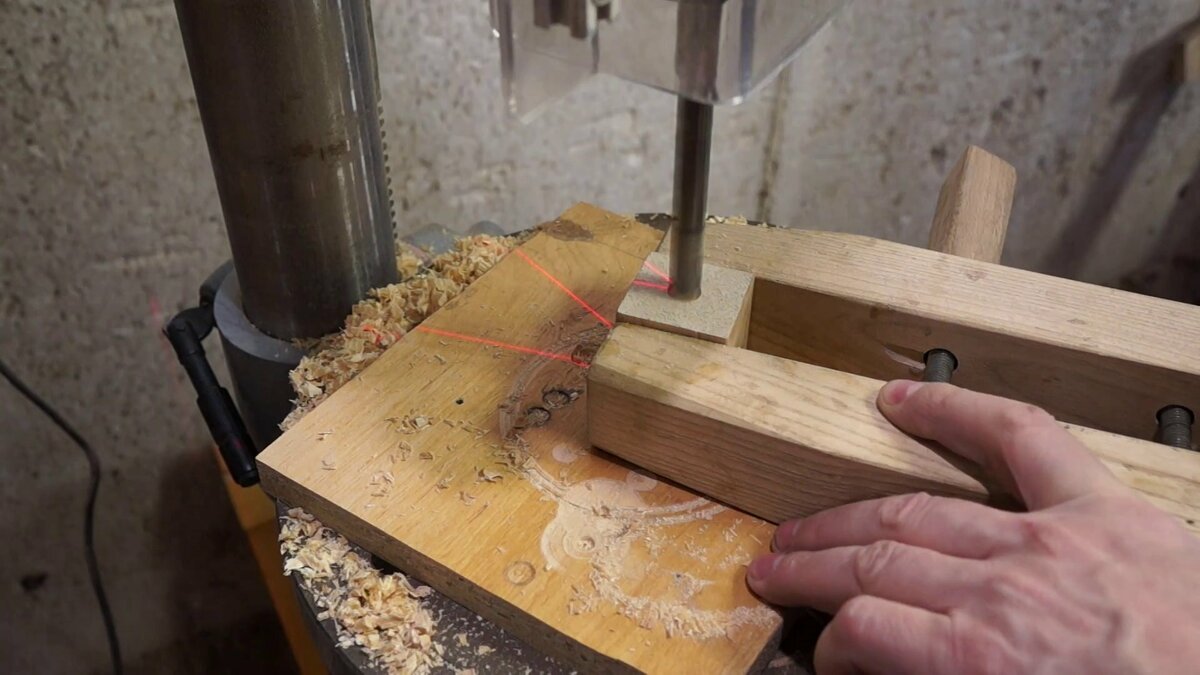

В меньшем бруске сначала просверлил отверстие на 22 мм. и глубиной по толщине гайки - сверлил по центру и на 30 мм от края, а затем досверлил его насквозь 12 мм сверлом.
В большем бруске просверлил отверстие по центру стороны 40х40 мм. сверлом на 12 мм и глубиной 30 мм. - это для штифта.

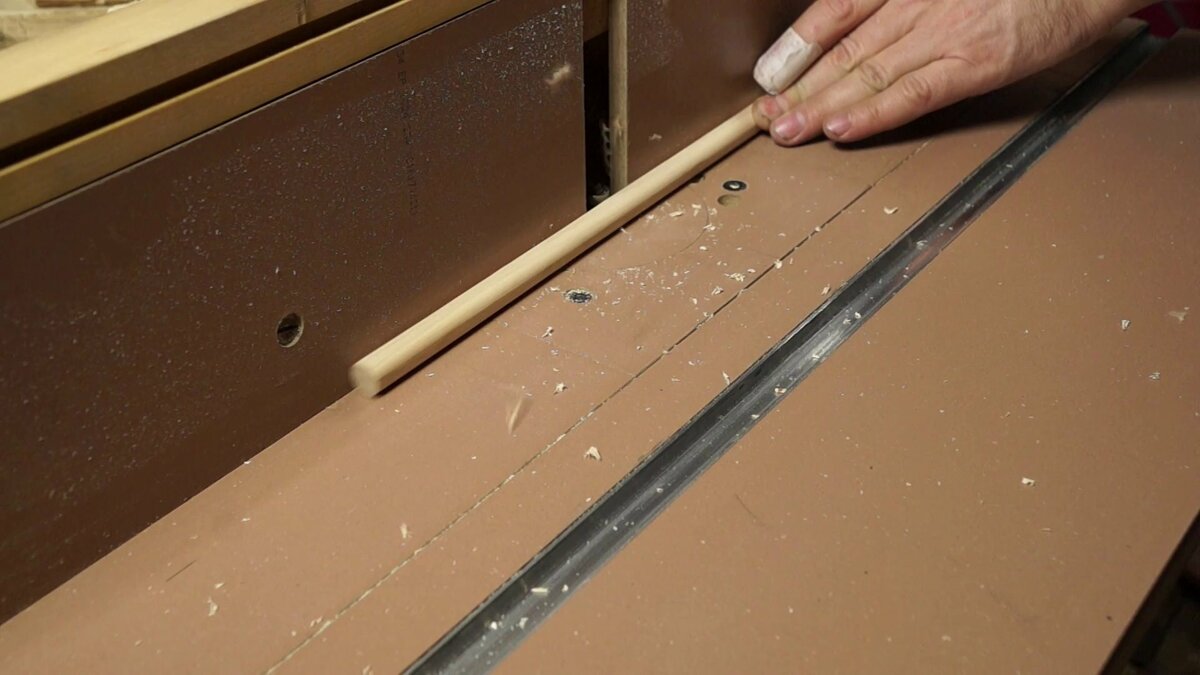

Штифты нарезал из круглой палочки, которую сделал на фрезере. Для этого отрезал брусок сечением 12х12 мм и радиусной фрезой с радиусом 6,35 мм., прошел его с 4-х сторон.

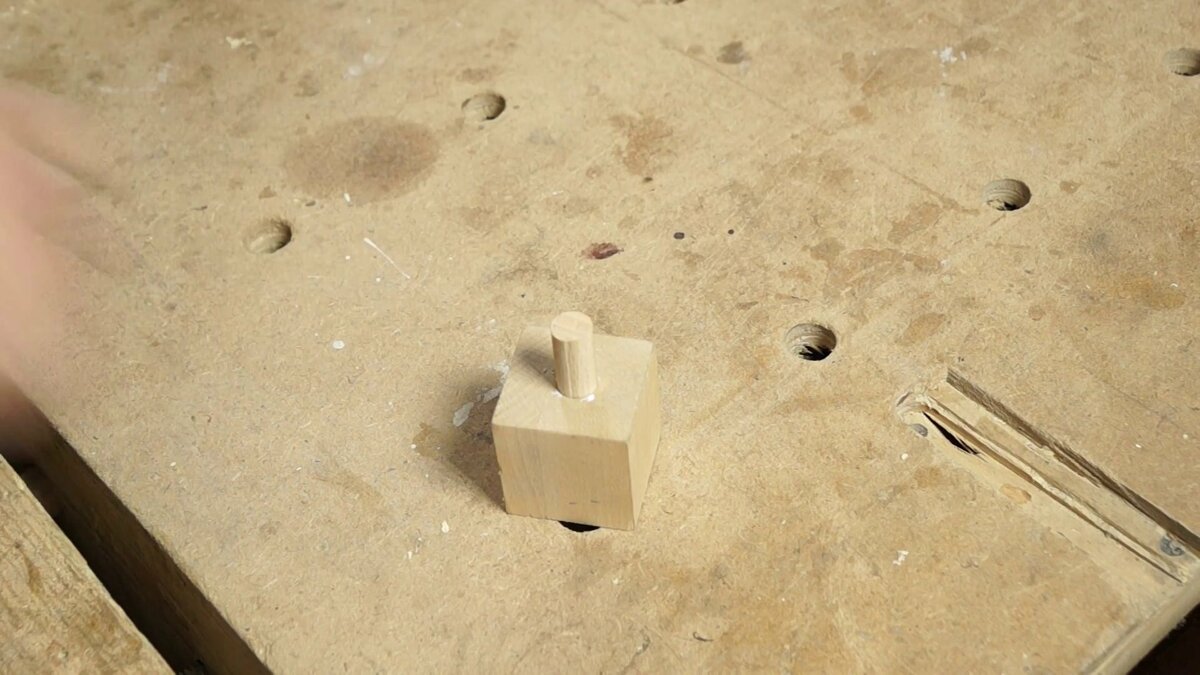

Далее нарезал штифты и вклеил их в ранее подготовленные отверстия.

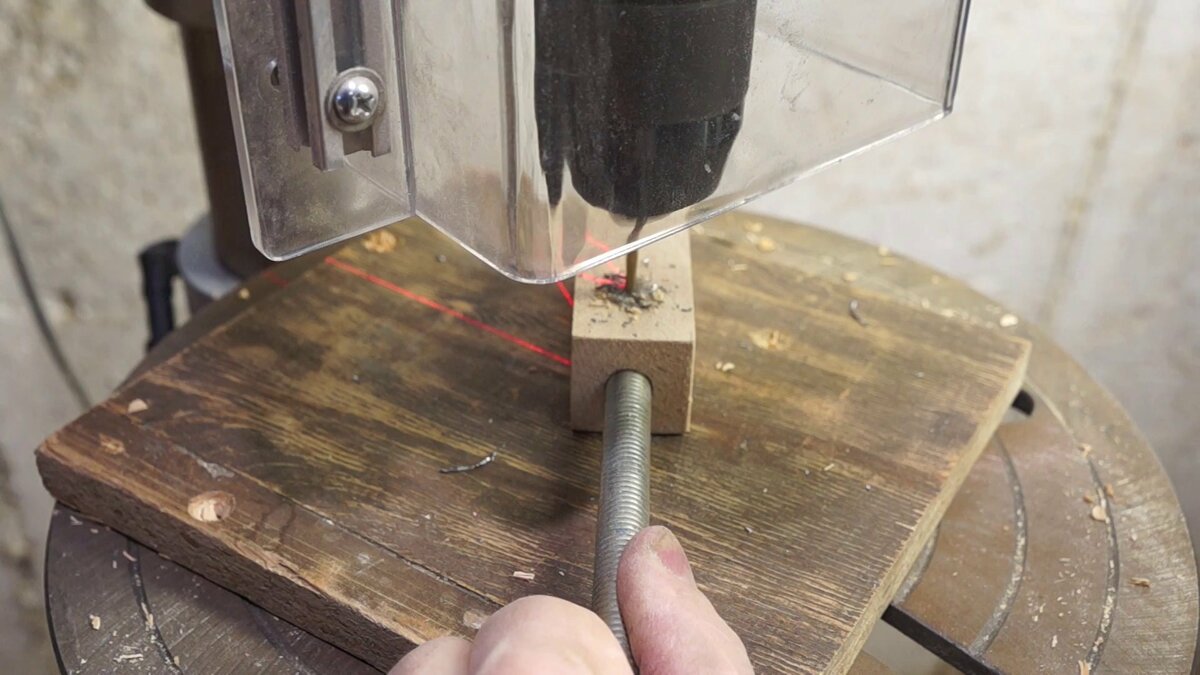

Ручку делал из березы. Размер ручки - 30х30х80 мм. С торца ручки просверлил отверстие на 12 мм и глубиной 30 мм. Шпильку нарезал по 165 мм. Отверстие для штифта, в ручке и шпильке делал одновременно - сверлил по центру ручки на расстоянии 20 ммот края, сверлом 3 мм.

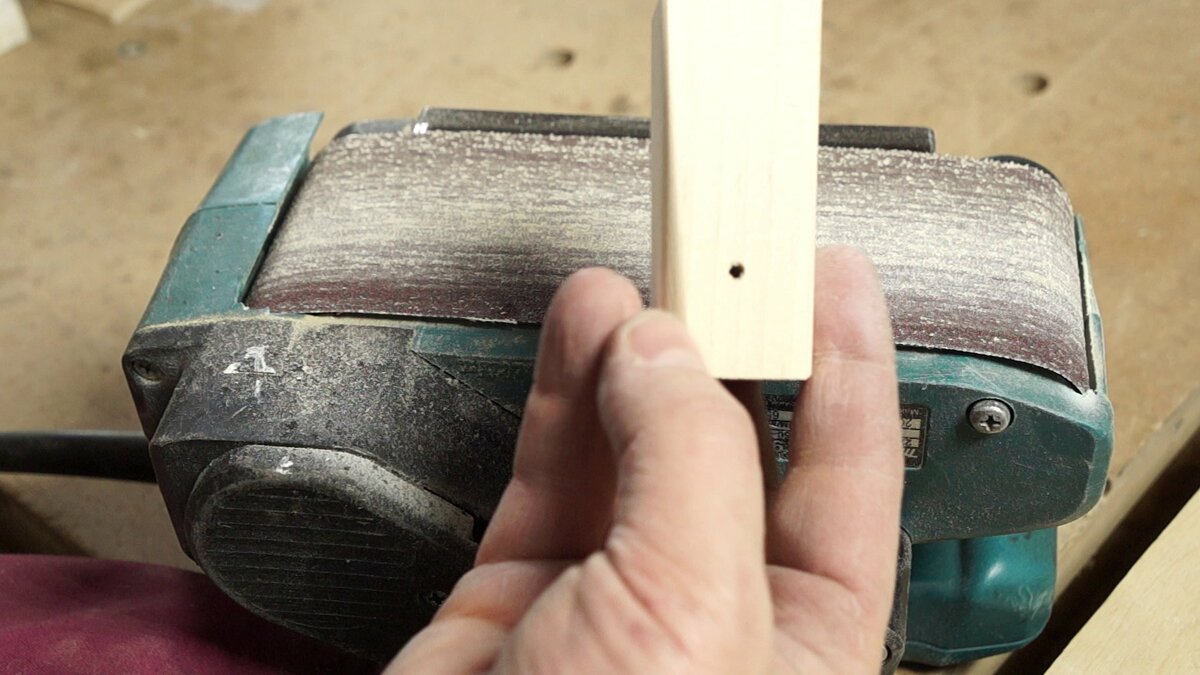

Форму для ручки придавал на ленточной шлифмашине.
Далее до сборки покрасил части струбцины.

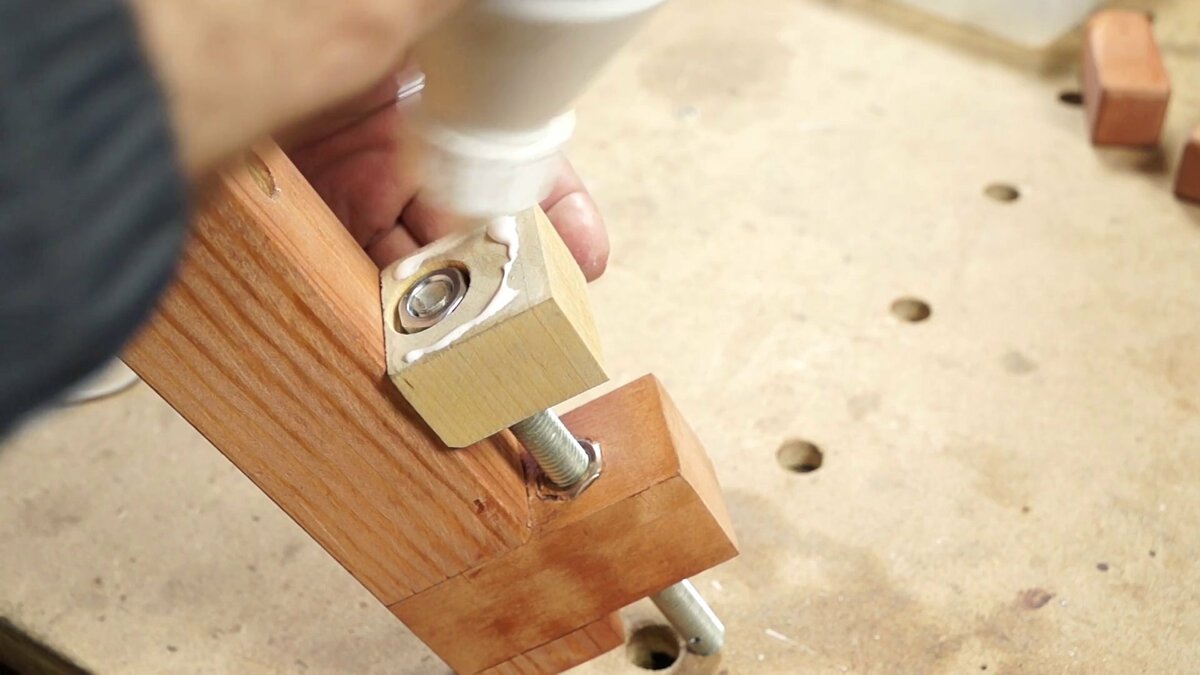

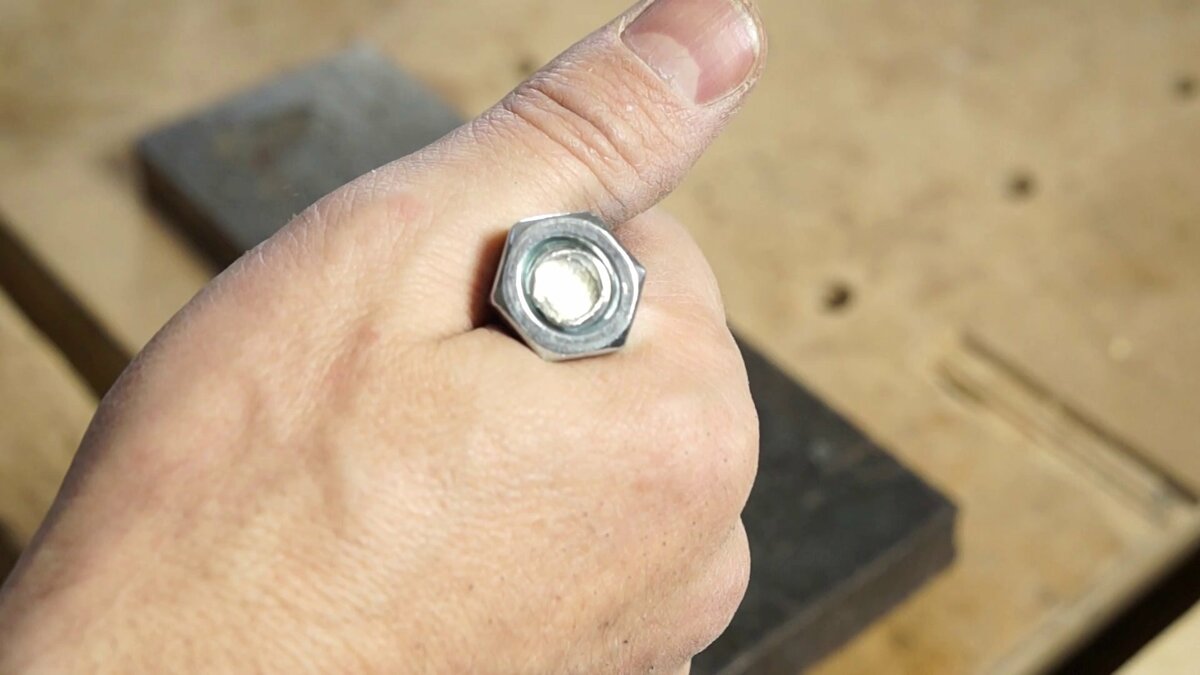

С одной стороны шпильки накрутил гайку и немного её расплющил, чтобы зафиксировать. Далее можно увидеть сборку винтового прижима.

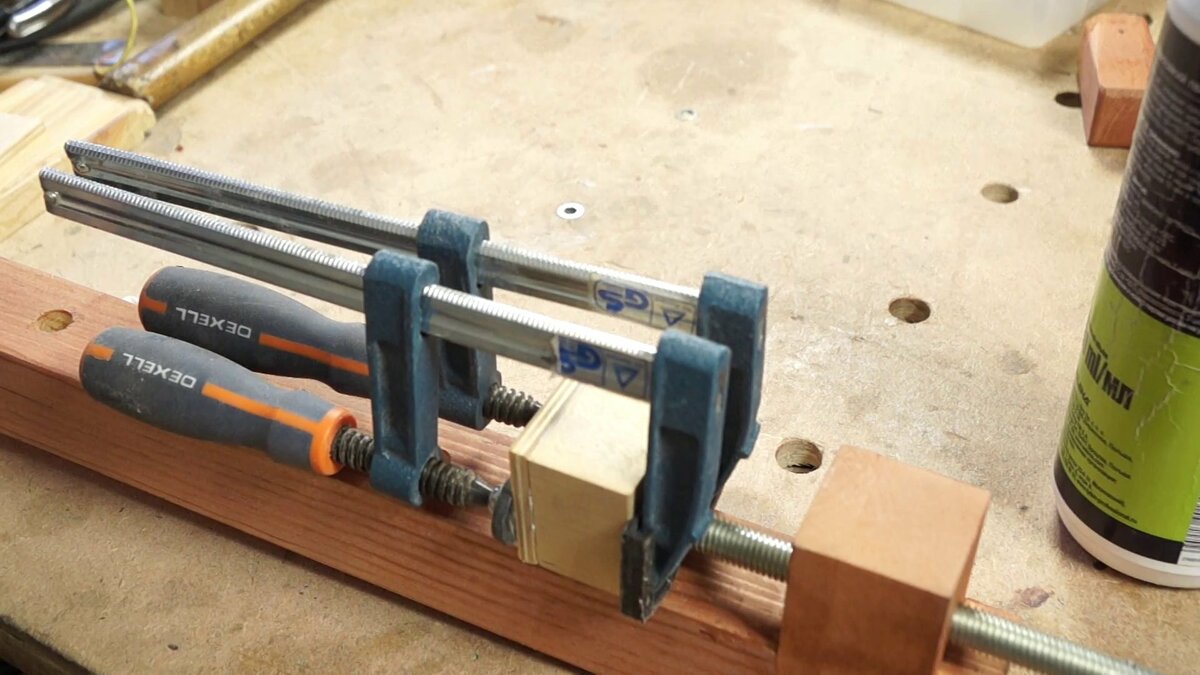

Ручку вклеил на эпоксидку и дополнительно зафиксировал штифтом из обрезка гвоздя.

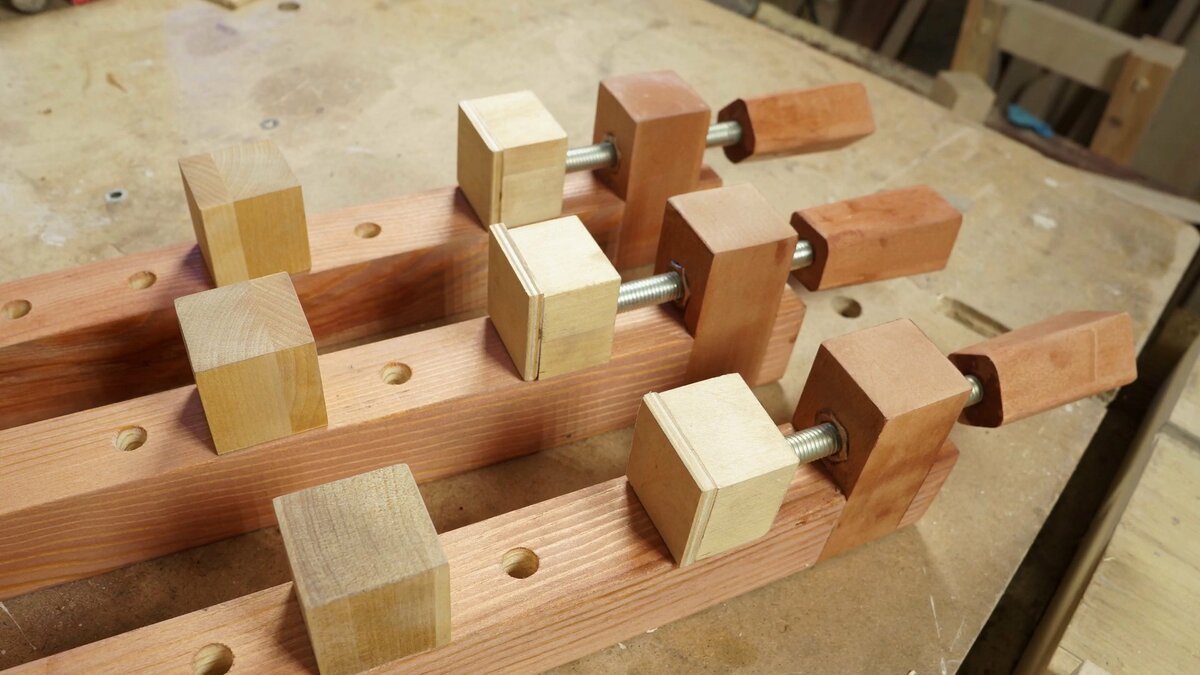

И в результате получил себе в мастерскую еще несколько струбцин.
Спасибо что дочитали.
